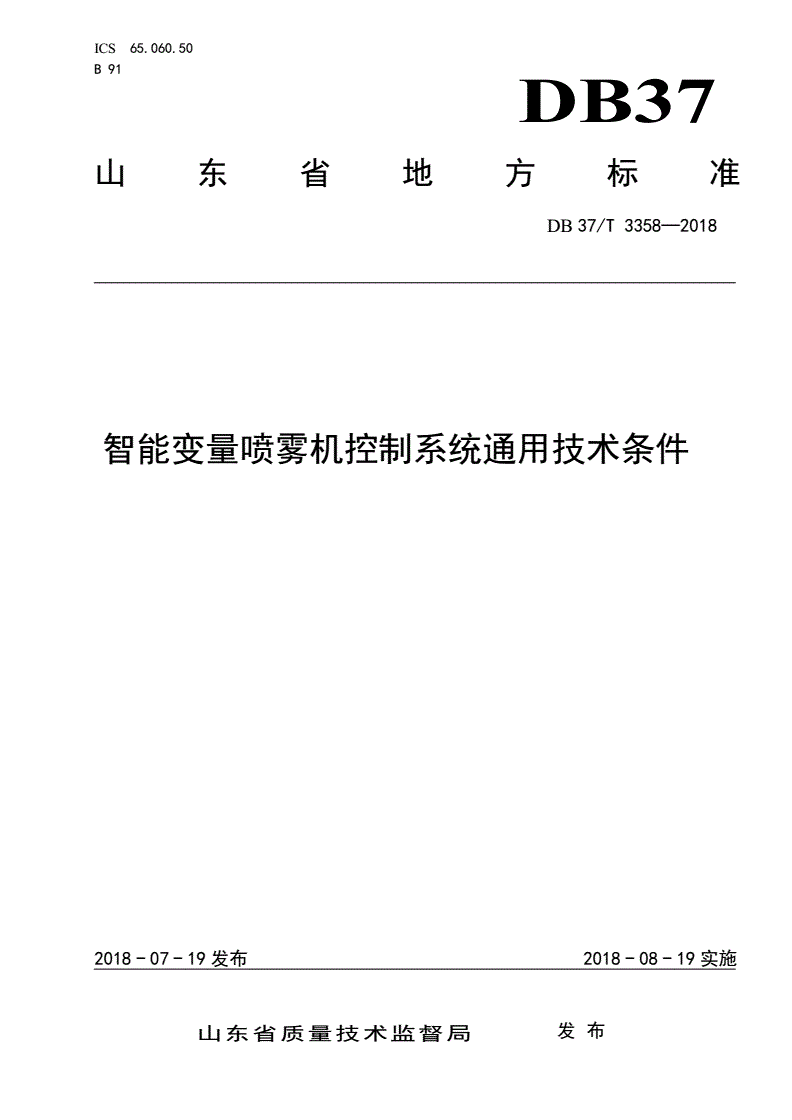

DB37/T 3358-2018 智能变量喷雾机控制系统通用技术条件

ICS65.060.50

B91

DB37

山东省地方标准

DB37/T3358—2018

智能变量喷雾机控制系统通用技术条件

2018-07-19发布2018-08-19实施

山东省质量技术监督局发布

DB37/T3358—2018

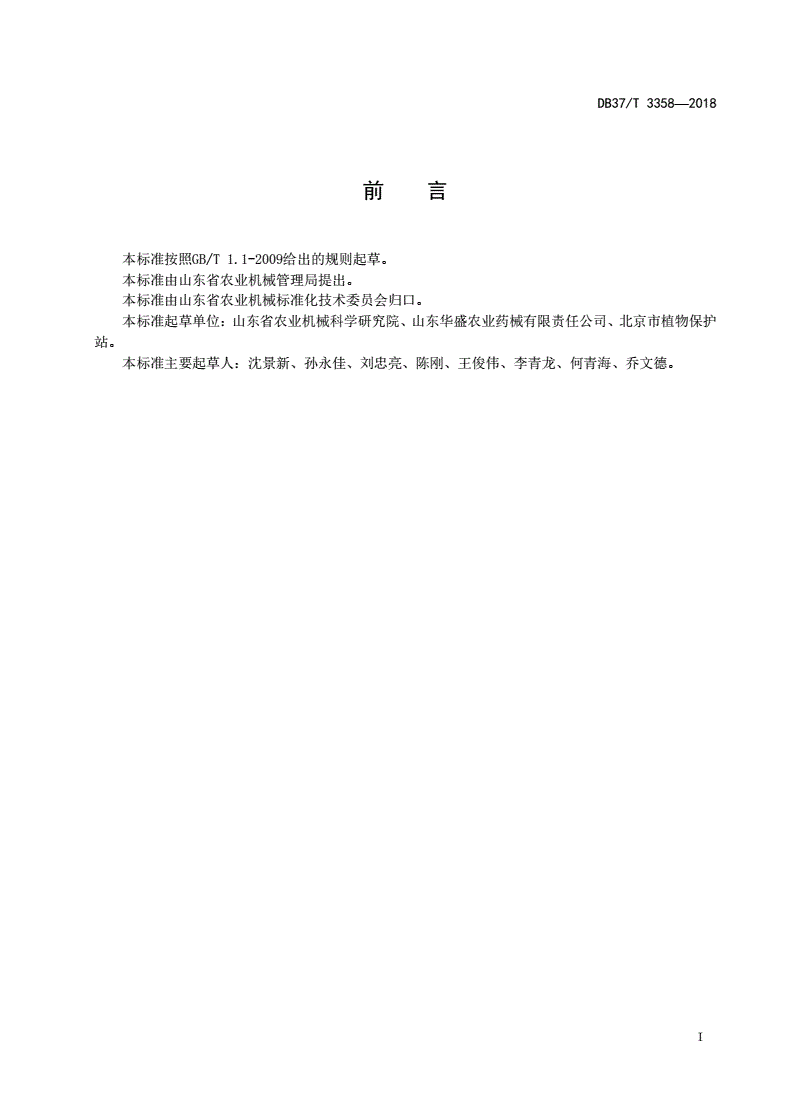

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省农业机械管理局提出。

本标准由山东省农业机械标准化技术委员会归口。

本标准起草单位：山东省农业机械科学研究院、山东华盛农业药械有限责任公司、北京市植物保护

站。

本标准主要起草人：沈景新、孙永佳、刘忠亮、陈刚、王俊伟、李青龙、何青海、乔文德。

I

DB37/T3358—2018

智能变量喷雾机控制系统通用技术条件

1范围

本标准规定了智能变量喷雾机控制系统（以下简称控制系统）的技术要求、试验方法、检验规则、

标志、包装、运输与贮存等。

本标准适用于牵引式、悬挂式、自走式等各类喷杆喷雾机的智能变量喷雾控制系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）

GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾

GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

GB/T4208外壳防护等级（IP代码）

GB/T4588.3印制板的设计和使用

GB/T9969工业产品使用说明书总则

GB/T13306标牌

GB/T13384机电产品包装通用技术条件

GB/T25392农业工程电气和电子设备对环境条件的耐久试验

JB/T11971拖拉机用线束

3术语和定义

下列术语和定义适用于本文件。

3.1

智能变量喷雾机控制系统

对喷雾机的作业速度、喷雾量、喷药压力等作业信息进行自动采集、分析和处理的控制系统。主要

包括运算控制模块、接口模块、显示模块、报警模块、电源模块。

3.2

变量喷雾

根据喷雾作业的监测参数和设定值，实时调节喷雾流量。

1

DB37/T3358—2018

4技术要求

4.1控制系统应按照经规定程序批准的产品图样和技术文件制造。

4.2控制系统推荐使用远程通信功能，且应至少具有下列功能：

a)信号（模拟量、数字量）采集功能；

b)信号（模拟量、数字量）输出功能；

c)通过人机交互系统设定亩喷量、喷幅等参数，并可通过人机交互系统了解作业速度、作业面积、

亩喷量、喷雾流量和压力等参数的人机交互功能；

d)数据分析、控制运算和数据通信功能；

e)检测、计算、存储喷杆喷雾机工作过程中作业面积、喷雾流量等参数的功能；

f)自动发出命令，调节喷雾作业的喷雾量，使之与设定作业参数和采集参数相匹配的功能；

g)直接驱动电动调节阀、电动开关阀等执行部件的功能；

h)根据采集的信息自动分析喷雾机工作状态，并对比预先设定的限值发出相应报警信号，故障解

除后自动排除报警的功能；

i)控制系统应具备手动强制执行的功能。

4.3控制系统的喷雾量控制误差≤5%。

4.4控制系统应满足在12V/24VDC的85%～110%范围变化时正常工作。

4.5控制系统接收到检测参数变化的信号至发出调整信号的响应时间≤0.01s。

4.6控制系统应具有故障状态和正常状态指示功能，通过声音提示和指示灯的颜色变化区分故障状态

和正常状态。

4.7控制系统应在周围环境温度为-20℃～+60℃时，连续正常运行应不低于
