GB/T 24726-2009 交通信息采集 视频车辆检测器

ICS03.220.20；35.240.60

R86OB

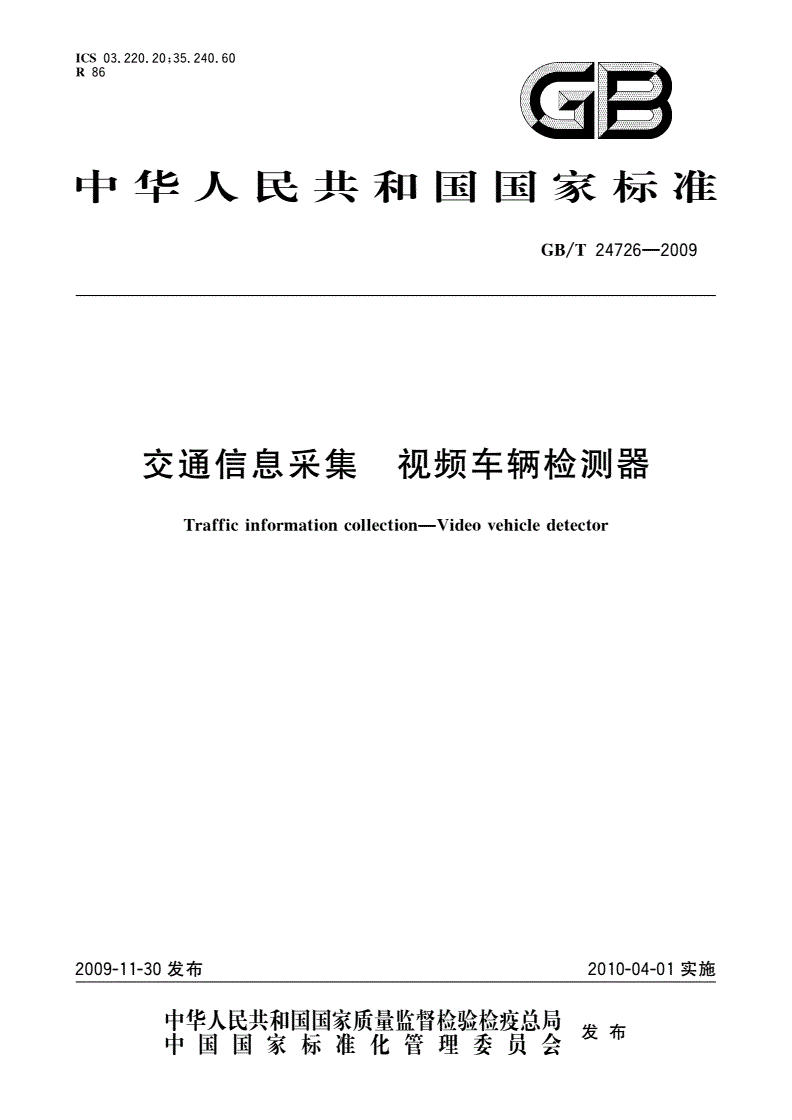

中华人民共和国国家标准

GB/T24726—2009

交通信息采集视频车辆检测器

Trafficinformationcollection—Videovehicledetector

2009-11-30发布2010-04-01实施

发布

GB/T24726—2009

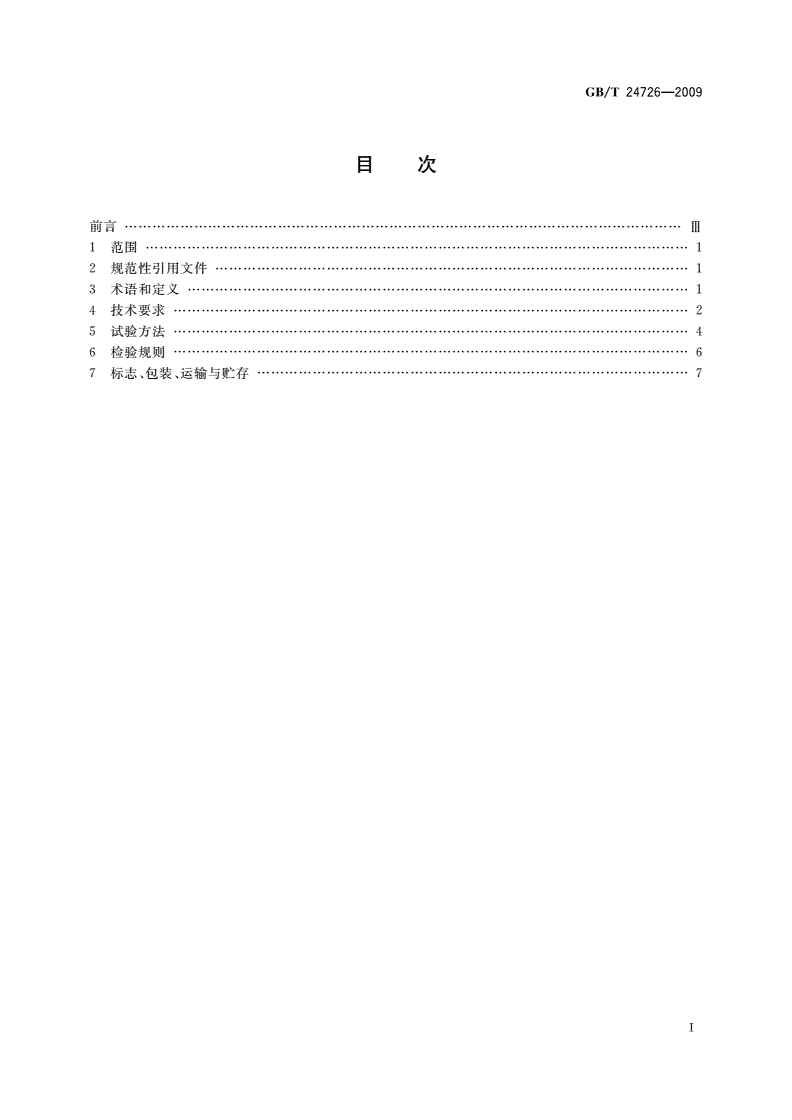

目次

前ni

i范围1

2规范性引用文件1

3术语和定义1

4技术要求2

5试验方法4

6检验规则6

7标志、包装、运输与贮存7

T

GB/T24726—2009

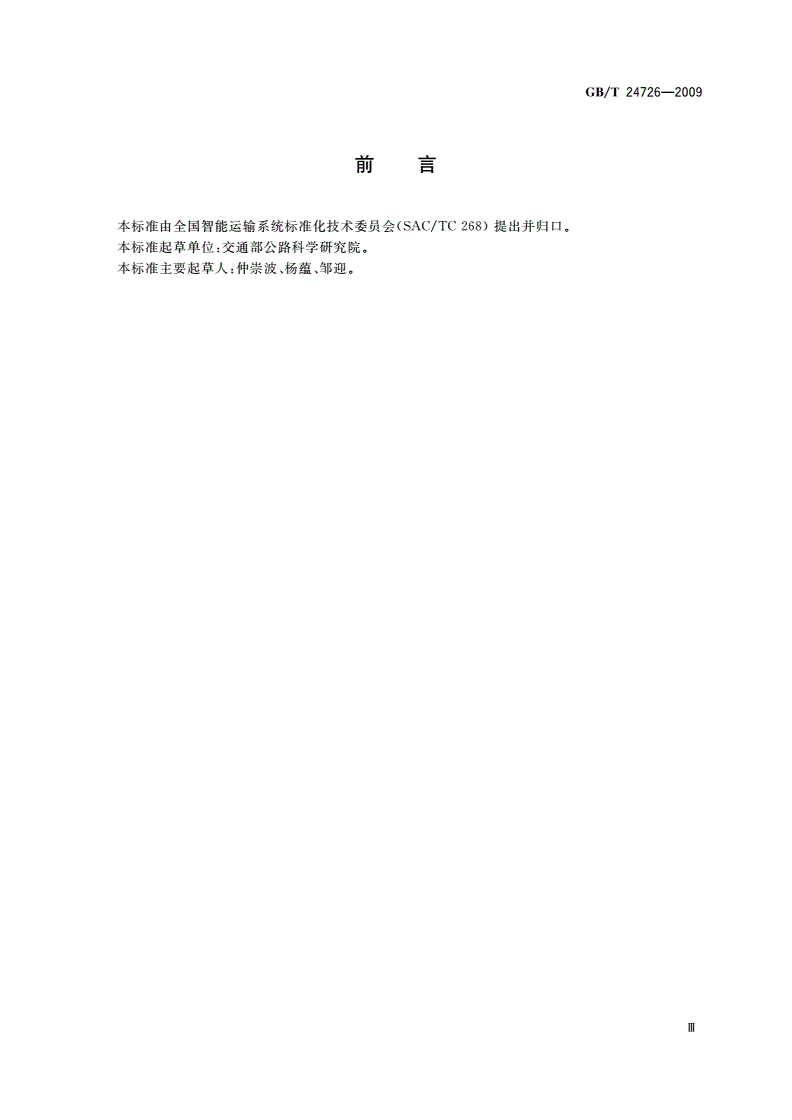

本标准由全国智能运输系统标准化技术委员会(SAC/TC268)提出并归口。

本标准起草单位：交通部公路科学研究院。

本标准主要起草人：仲崇波、杨蕴、邹迎。

ni

GB/T24726—2009

交通信息采集视频车辆检测器

1范围

本标准规定了视频车辆检测器技术要求、试验方法、检验规则以及包装、运输和贮存等内容。

本标准适用于在道路上测量机动车交通参数的视频车辆检测器(以下简称检测器)。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志(GB/T191—2008,ISO780；1997,M()D)

GB/T1865色漆和清漆人工气候老化和人工辐射曝露滤过的氤弧辐射(GB/T1865—2009,

ISO11341；2004,IDT)

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温(GB/T2423.1-

2008,IEC60068-2-1：2007,IDT)

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温(GB/T2423.2-

2008,IEC60068-2-2：2007,IDT)

GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Ca：恒定湿热试验

(GB/T2423.3—2006,IEC60068-2-78：2001,IDT)

GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)

(GB/T2423.10—2008,IEC60068-2-6：1995,IDT)

GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾(GB/T2423.17-

2008,IEC60068-2-11：1981,IDT)

GB/T2423.22-2002电工电子产品环境试验第2部分：试验方法试验N：温度变化

(IEC60068-2-14：1984,IDT)

GB4208外壳防护等级(IP代码)(GB4208—2008,IEC60529：2001,IDT)

GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障吋间的验证试验方案

(GB/T5080.7—1986,idtIEC60605-7：1978)

GB/T16422.2塑料实验室光源暴露试验方法第2部分：氤弧灯(GB/T16422.2—1999,

idtISO4892-2：1994)

GB/T17618-1998信息技术设备抗扰度限值和测量方法(idtIEC/CISPR24：1997)

YD2011微波站防雷与接地设计规范

3术语和定义

下列术语和定义适用于本标准。

3.1

视频车辆检测器videovehicledetector

采用视频图像处理技术对输入的道路车辆动态信息进行采集、处理，并且能够检测并输出目标区域

的车流量、平均速度、吋间占有率等道路车辆信息的检测设备。

1

GB/T24726—2009

3.2

车流量vehiclevolume

在规定的单位时间内通过道路上检测断面的车辆数。

3.3

瞬时速度instantspeed

在某时刻，车辆通过道路上检测断面吋的车速。

3.4

平均速度averagespeed

单位时间内，通过道路上检测断面全部车辆瞬时速度的算术平均值。

3.5

时间占有率timeoccupancyratio

在某一时间间隔内，单车道上检测断面被车辆占有的时间与该吋间间隔之比。

4技术要求

4.1户外环境条件

4.1.1环境温度

4.1.1.1检测器工作时的环境温度

A型：一10°C〜+55°C；

B型：一25C〜+70°C。

4.1.1.2检测器不工作时耐受的环境温度

A型：一25°C〜+70°C；

B型：一40C〜+85°C。

4.1.2相对湿度

25%〜98%。

4.1.3大气压力

86l<Pa〜106kPao

4.2功能要求

检测器输出的检测信息应包括：预先设定时间间隔的车流量、吋间占有率和平均速度等数据。

软件应提供中文操作界面。

4.3主要技术参数要求

4.3.1车流量：

—当路面照度不小于5000lx,能见度不小于5500m,样本量（车流量）不小于100,车速在0〜

120km/h,测量时间不小于15min时，一个方向断面车流量相对误差不大于5%,单车道车流

量相对误差不大于10%；

-当路面照度小于5000lx,能见度不小于5500m,样本量不小于100,车速在0〜120km/h,测

量时间不小于15min吋，一个方向断面车流量相对误差不大于10%,单车道车流量相对误差

不大于15%。

4.3.2平均速度及时间占有率：当路面照度不小于5000lx,能见度不小于5500m吋，样本量不小于

100,车速在0〜120km/h,测量时间段不小于30min时，一个方向断面车辆平均速度及时间占有率的

相对误差不大于10%。

4.3.3系统带宽：8MHz（±ldB）o

4.3.4数据速率:不小于1200bit/so

4.3.5
