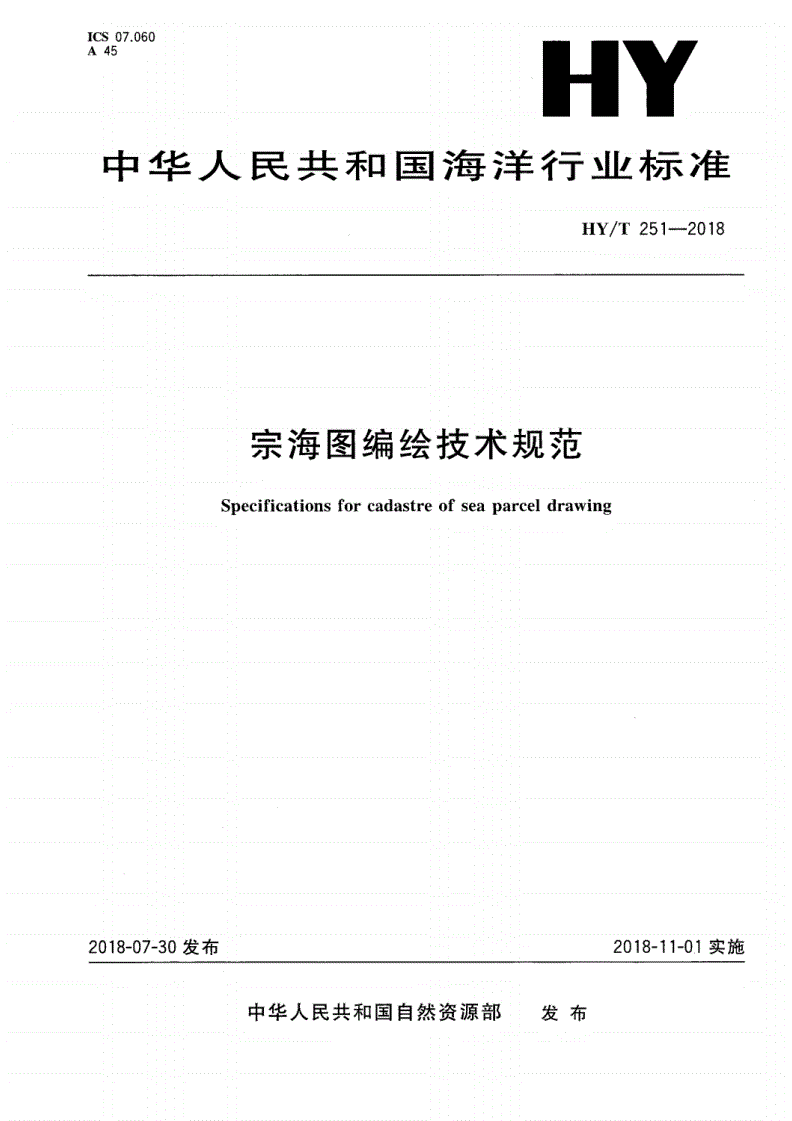

HY/T 251-2018 宗海图编绘技术规范

ICS07.060

A45

中华人民共和国海洋行业标准

/—

HYT2512018

宗海图编绘技术规范

Secificationsforcadastreofseaarceldrawin

ppg

ㅤㅤㅤㅤ

2018-07-30发布2018-11-01实施

中华人民共和国自然资源部发布

/—

HYT2512018

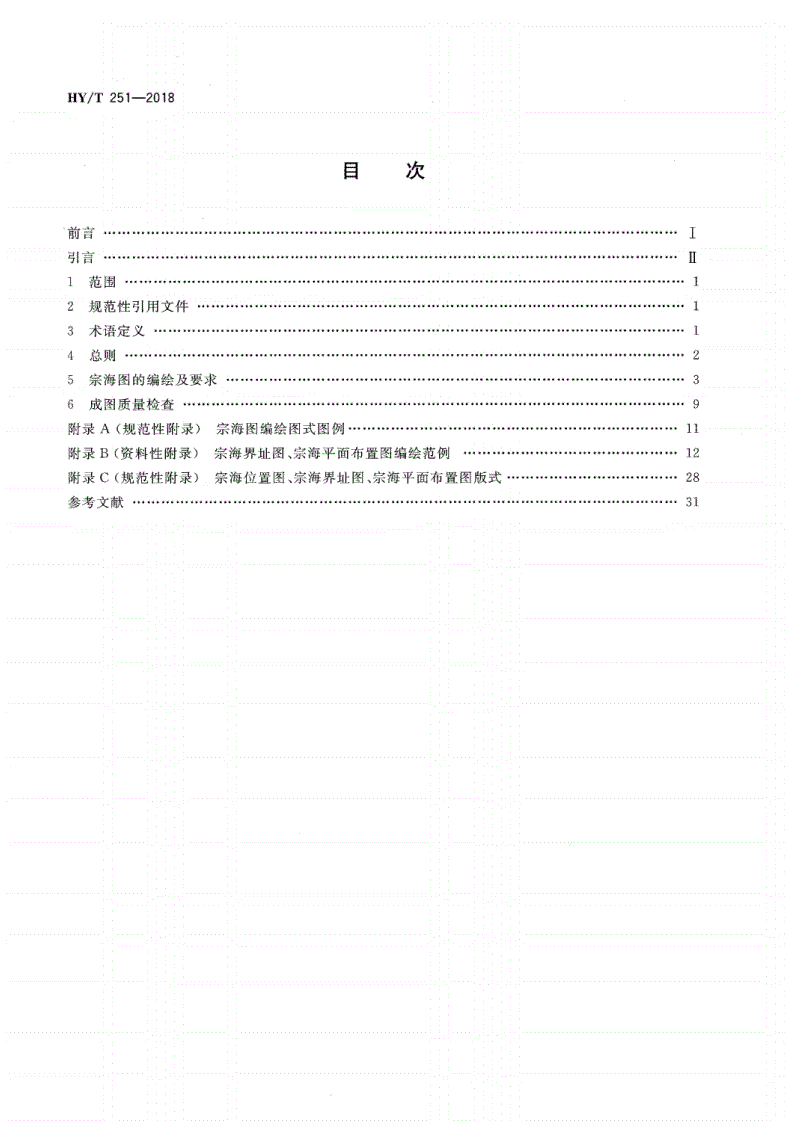

目次

前言…………………………Ⅰ

引言…………………………Ⅱ

1范围………………………1

2规范性引用文件…………………………1

3术语定义…………………1

4总则………………………2

5宗海图的编绘及要求……………………3

6成图质量检查……………9

()……………

附录规范性附录宗海图编绘图式图例

A11

()、………

附录B资料性附录宗海界址图宗海平面布置图编绘范例12

()、、………………

附录C规范性附录宗海位置图宗海界址图宗海平面布置图版式28

参考文献……………………31

ㅤㅤㅤㅤ

/—

HYT2512018

引言

、、、

宗海图作为海域使用申请书招标拍卖挂牌出让海域使用权方案海域使用权出让合同海域使用

、,。

论证报告海域使用权登记表和海域使用权证书等的重要组成部分是海域管理的基础资料为了规范

,,/—《》

宗海图编绘工作提升宗海图编绘质量在HYT1242009海籍调查规范的宗海图编绘要求基础

,。

上制定了本标准

ㅤㅤㅤㅤ

Ⅱ

/—

HYT2512018

宗海图编绘技术规范

1范围

、、。

本规范规定了宗海图编绘原则一般流程技术要求及图示图式等内容

、、、

本规范适用于海域使用权申请审批及市场化出让海域使用论证登记发证海籍档案管理等海域

使用管理工作中的宗海图编绘。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

GB12319中国海图图式

/国家基本比例尺地图图式

GBT20257.1~20257.3

/海域使用分类

HYT123

/海籍调查规范

HYT124

3术语定义

ㅤㅤㅤㅤ

3.1

宗海seaarcel

p

被权属界址线所封闭的用海单元。

:/—,。

注改写定义

HYT12420093.2

3.2

宗海图cadastreofseaarcel

p

、、。

记载宗海位置界址点界址线及其与相邻宗海位置关系的各类图件的总称

:、。、

注包括宗海位置图宗海界址图和宗海平面布置图宗海位置图指反映项目用海地理位置平面轮廓及其与周边

。、、、、

重要地物位置关系的图件宗海界址图指反映宗海及内部单元的界址点分布界址范围用海面积用途用海

。、

方式及其相邻宗海信息的图件宗海平面布置图指反映同一用海项目内多宗宗海之间平面布置位置关系的

图件。

3.3

宗海内部单元unitofseaarcel

p

宗海内部按用海方式划分的海域。

[/—,]

HYT1242009定义3.3

3.4

界址点boundaroint

yp

用于界定宗海及其内部单元范围和界限的拐点。

[/—,]

HYT1242009定义3.4

3.5

界址线boundarline

y

由界址点按顺序连接而成的线。

:/—,。

注改写定义

HYT12420093.5

1

/—

HYT2512018

4总则

4.1宗海图编绘原则

4.1.1准确

,,。

宗海图界址点界定应精确内容编绘应精细成图应规范严谨

4.1.2清晰

、、。

界址点界址线分布等图示图式应清楚直观

4.1.3美观

,。

宗海图图面编绘应柔和美观配置合理整洁

4.2成图数学基础

4.2.1坐标系

采用2000国家大地坐标系()。

CGCS2000

4.2.2深度基准

,。

采用当地理论最低潮面远海区域根据实际情况可以采用当地平均海平面

4.2.3高程基准ㅤㅤㅤㅤ

采用1985国家高程基准。

4.2.4地图投影

,。(

一般采用高斯克吕格投影中央经线为宗海中心相近的整数倍经线东西向跨度较大经度

-0.5°

),

差大于的海底电缆管道等用海应采用墨卡托投影基准纬线为制图区域中心附近的整数倍

3°0.5°

纬线。

4.3宗海图编绘的一般流程

4.3.1资料收集

、、,

收集项目用海的海籍现场测量资料设计方案相邻用海项目的权属与界址资料以及项目周边海

、、。

域的海域使用现状基础地理信息近二年的遥感影像等资料

4.3.2用海方式确定

/,。

按照HYT123相关规定判定项目用海包括的用海方式

4.3.3分宗

按以下原则分宗:

),;

a根据项目用海的权属界址线封闭情况对项目用海进行分宗

)填海造地用海应单独分宗;

b

)用海期限不一致的用海应单独分宗;

c

2

/—

HYT2512018

)、。

d与其他项目用海交越的电缆管道跨海大桥等用海不需分段分宗

4.3.4宗海及宗海内部单元确定

、、,

根据用海设计方案和海籍现场测量资料界址点坐标记录宗海及宗海内部单元记录等准确确定

,。。

宗海界址点界定宗海内部单元范围宗海内部单元的最外围界线为宗海的范围

,,

在宗海内部按不同用海方式的用海范围划分宗海内部单元用海方式相同但范围不相接的海域应

划分为不同的宗海内部单元。

4.3.5面积计算

面积计算方法按照/的规定执行。

HYT124

4.3.6图件绘制

、,

在底图基础上绘制宗海位置图宗海界址图当宗海位置图无法清晰反映各宗海间相对位置关系

,。

时应绘制宗海平面布置图

4.3.7图面整饰

,、

在成图信息编绘完备的基础上进行界址点列表宗海内部单元列表及制图信息列表的整体布置与

图面整饰。

4.3.8质量检查

、、。

检查制图要素与内容的完备性规范性准确性等内容

ㅤㅤㅤㅤ

5宗海图的编绘及要求

5.1底图

5.1.1底图选取

,(、、

底图是指制作宗海图所必备的基础图件应采用最新的能反映毗邻海域与陆地要素海岸线地名

)、。

等深线等的国家基础地理信息图件遥感影像或海图

,、,

宗海位置图底图可采用数字线划图或栅格格式的地形图海图或空间分辨率不低于10m的遥

感影像图。

宗海界址图底图与宗海平面布置图底图应采用数字线划图。

5.1.2底图要素

宗海图底图应包括以下基础地理信息:

)、、、;

a海部海岛陆部海岸线等

)、;

b等深线水深点等海域要素

)、;

c河流主要居民地等陆地要素

)、,,;

d海域陆地行政界线涉及国际光缆等项目的应包括领海外部界线

)、、、、。

e海岛海湾河口海峡重要地名等注记

,,

大陆海岸线采用省公布的最新海岸线修测成果未公布海岸线修测成果的大陆岸线以省级海洋功

;;。

能区划的海岸线为准海岛海岸线以实测为准行政界线采用批准的陆地行政界线和海域行政界线

;根据实际情况,

宗海位置图底图应标注等深线或水深点宗海界址图底图和宗海平面布置图底图可

3

/—

HYT2512018

不标注等深线和水深点。

5.1.3底图编绘要求

5.1.3.1图式

,/

海岸线绘制图式见附录其他基础地理信息编绘图式按照和

AGBT20257.1~20257.3GB12319

执行。

5.1.3.2标注

,

基础地理信息名称标注一般采用14K宋体县级以上城市地名及重要基础地理信息名称标注可适

当放大。

5.1.3.3比例尺

底图比例尺宜与成图比例尺一致。

5.2宗海位置图

5.2.1宗海位置图主要内容

宗海位置图应包含以下内容:

)项目用海地理位置与平面轮廓信息;

a

)项目用海位置文字说明;

b

)、、;

c坐标系投影测绘单位等信息列表

ㅤㅤㅤㅤ

)、、、。

d图名比例尺图廓经纬度注记及指北针等成图要素

5.2.2宗海位置图编绘要求

5.2.2.1项目用海位置与平面轮廓信息

,、、

用图斑表示项目用海范围清楚准确地编绘出项目用海的地理位置平面轮廓及其与区域中重要

。,,

地物的相对位置关系以箭头指引突出标示一个或一个以上典型界址点的坐标坐标可置于矩形图框

,,,,,,:,,。宗海位置图图斑见附

中图框白底黑字16K宋体加黑边框线划宽度0.5mm颜色为RGB000

录A。

5.2.2.2项目用海位置文字说明

,,,。

以简要的文字说明项目用海所处位置一般不超过字文字宋体白底黑色项目用海位

4012K

,,,。

置文字说明置于矩形图框内一般布置在图面左下角矩形图框高宽比1∶2大小随文字数量确定图

,,,:,,。

框线划宽0.2mm颜色为RGB000

5.2.2.3制图信息列表

制图信息列表编绘要求见5.5.3。

、、、

5.2.2.4图名比例尺图廓经纬度注记及指北针

图名编绘要求见5.5.4。

、

比例尺以能清晰反映本项目用海地理位置平面轮廓及其与附近重要标志性地物的相对位置关系

。。

为宜比例尺样式编绘要求见5.5.5

4

/—

HYT2512018

、。

图廓经纬度注记编绘要求见5.5.6

指北针编绘要求见5.5.7。

5.2.2.5宗海位置图图幅

同一项目编绘一幅宗海位置图。

《()》([])。

宗海位置图编绘范例参见宗海图编绘技术规范试行国海规范20162号

5.3宗海界址图

5.3.1宗海界址图主要内容

宗海界址图应包含以下内容:

)宗海界址信息;

a

)毗邻宗海信息;

b

)界址点坐标列表;

c

)宗海内部单元列表;

d

)、、;

e坐标系投影测绘单位等制图信息列表

)、、、。

f图名比例尺图廓经纬度注记及指北针等成图要素

5.3.2宗海界址图编绘要求

5.3.2.1界址点编绘

,,。

界址点编绘以界址点坐标为基础通过计算机制图系统进行编绘图式见附录A

ㅤㅤㅤㅤ

,,

界址点原则上从每一用海单元左下角开始标注界址点编号统一采用阿拉伯数字从开始逆时针

1

。/。

方向连续顺编不同宗海内部单元界址点编号按照HYT123海域使用方式二级类次序编排

对于界址点较多且连续编号的用海单元,,;

以清晰反映宗海界址为原则可只标注关键界址点对于

,,,。

弧形界址区域在弧形两端与顶点界址点编绘的基础上应适当增加界址点数量以反映弧形特征

,。,

界址点序号标注一般采用14K宋体加粗黑色当界址点密集时界址点编号标注可采用引线形

。,,,:,,。

式引线线宽为0.2mm颜色为RGB092230

5.3.2.2界址线编绘

,,,

将宗海内部单元的界址点按照逆时针方向进行顺序直线连线形成闭合的界址线对于圆形界址

,。。

区域可采用圆心坐标与圆半径来表达用海单元界址范围图式见附录A

5.3.2.3宗海内部单元编绘

,。

宗海内部单元以多边形图斑形式编绘不同用海方式编绘的图斑图式见附录A

5.3.2.4毗邻宗海信息

、,,

毗邻宗海信息包括周边毗邻宗海图斑项目名称等信息周边相关信息标注一般采用14K宋体黑

,。

色毗邻宗海图斑图式见附录A

5.3.2.5界址点坐标列表

,、、,,

宗海界址图应列置界址点坐标列表界址点坐标单位采用度分秒秒后保留位小数界址点编

3

,。,,

号与图中编号对应顺序列表如果界址点个数较多列表空间不足时可加附页列表填写界址点编号

,,、,

及坐标并加注承接说明在附页上签署测量人绘图人和审核人的姓名注明测绘单位并加盖单位印

5

/—

HYT2512018

。“()”,,

章界址点列表名头为界址点编号及坐标北纬东经表中所有字体均为宋体黑色表格线划

|11K

,,,:,,。。

宽度统一为0.1mm颜色为RGB000界址点坐标列表图示见图1

图界址点坐标列表图示

1

5.3.2.6宗海内部单元列表

,、、。

宗海界址图应列置宗海内部单元列表包括内部单元用海方式界址线和面积内部单元按照单

。/。“”,

元具体用途填写用海方式采用HYT123中二级用海方式界址线采用界址点编号加表示界址

-

、。,,,

点编号首尾相同对于界址点较多的内部单元为方便书写连续编号部分可采取中间省略的方式

:“…”。,。,

如面积单位为公顷小数点后保留位表中所有字体均为宋体黑色表格线

1-2--79-80-1411K

,,,:,,。宗海内部单元列表图示见图。

划宽度统一为0.1mm颜色为RGB0002

ㅤㅤㅤㅤ

图宗海内部单元列表图示

2

:,;,

注当本表格单元信息内容为单行时表格行高为5mm当信息内容为多行时表格行高以能清晰显示行内信息

为宜。

5.3.2.7制图信息列表

制图信息列表编绘要求见5.5.3。

、、、

5.3.2.8图名比例尺图廓经纬度注记及指北针

图名编绘要求见5.5.4。

。

宗海界址图比例尺以能清晰反映宗海的界址点分布及界址范围为宜比例尺样式编绘要求见

5.5.5。

、。

图廓经纬度注记编绘要求见5.5.6

指北针编绘要求见5.5.7。

5.3.2.9典型用海项目宗海图编绘要求

、、,

对于海上风电跨海桥梁海底电缆管道等平面布局比较复杂或所占用海域跨度较大的用海为同

6

/—

HYT2512018

,,

时清晰反映宗海的形状以及界址点分布情况宗海界址图可在整体反映宗海平面分布情况的基础上对

、、。,,,

于典型重要复杂区域采用局部放大的方式编绘采用局部放大时使用标注框形式线宽为0.2mm

,,:,,;。

颜色为RGB000在标注框内右下角放置比例尺标注框图幅及比例尺以能清晰反映宗海的形状

及界址点分布为宜。

、、,,

对于海底电缆管道跨海桥梁道路等长宽尺寸相差悬殊的用海可根据实际情况采用局部不等比

,。

例方式移位编绘以清楚反映宗海界址点分布为宜

,,
