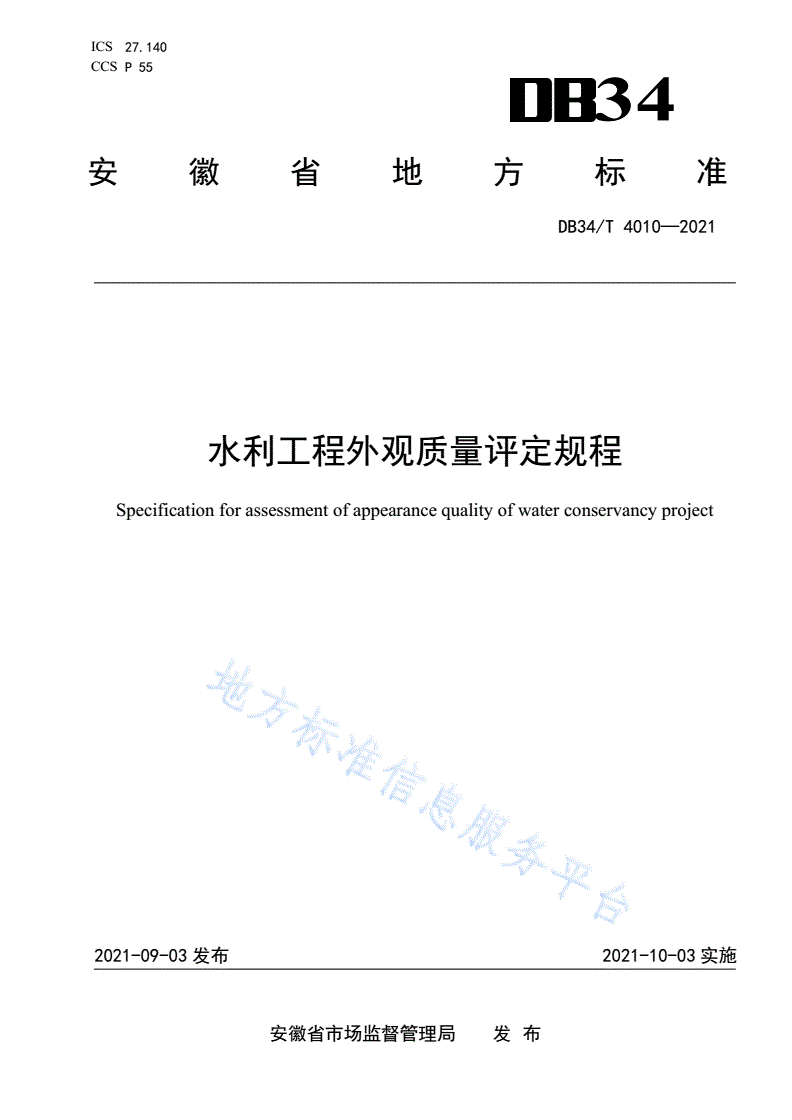

DB34/T 4010-2021 水利工程外观质量评定规程

ICS27.140

CCSP55

34

安徽省地方标准

DB34/T4010—2021

水利工程外观质量评定规程

Specificationforassessmentofappearancequalityofwaterconservancyproject

2021-09-03发布2021-10-03实施

安徽省市场监督管理局发布

DB34/T4010—2021

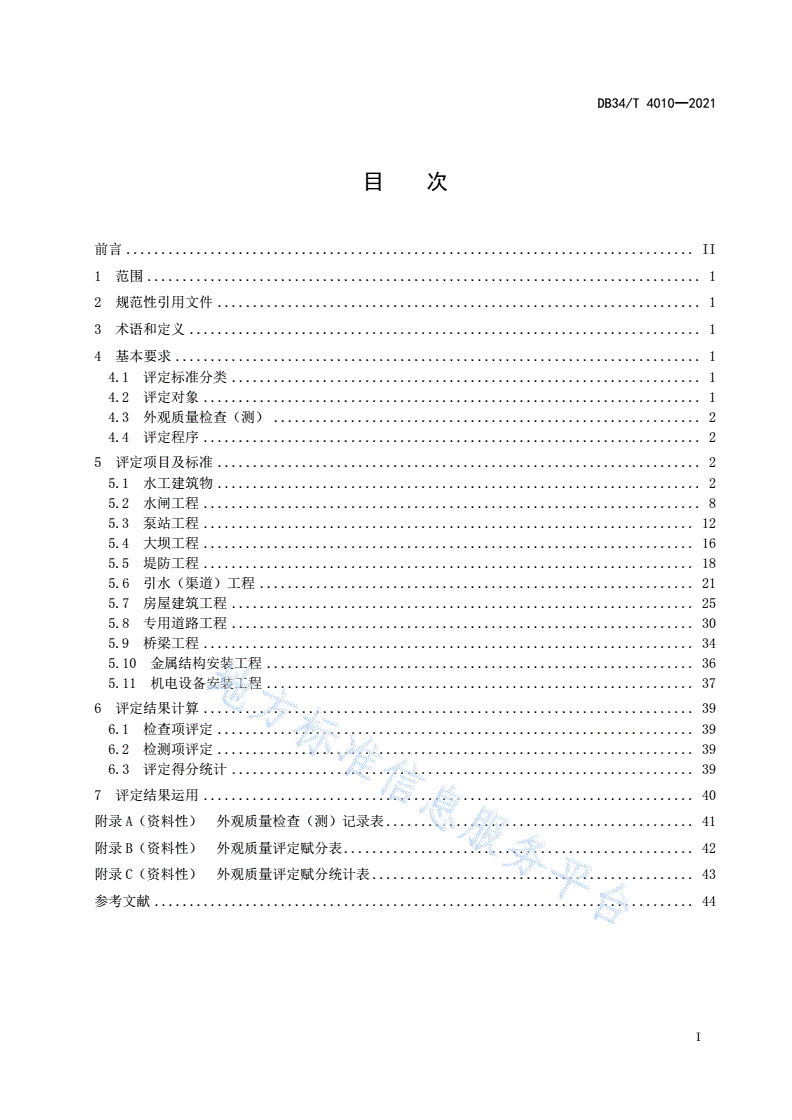

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本要求...........................................................................1

4.1评定标准分类...................................................................1

4.2评定对象.......................................................................1

4.3外观质量检查（测）.............................................................2

4.4评定程序.......................................................................2

5评定项目及标准.....................................................................2

5.1水工建筑物.....................................................................2

5.2水闸工程.......................................................................8

5.3泵站工程......................................................................12

5.4大坝工程......................................................................16

5.5堤防工程......................................................................18

5.6引水（渠道）工程..............................................................21

5.7房屋建筑工程..................................................................25

5.8专用道路工程..................................................................30

5.9桥梁工程......................................................................34

5.10金属结构安装工程.............................................................36

5.11机电设备安装工程.............................................................37

6评定结果计算......................................................................39

6.1检查项评定....................................................................39

6.2检测项评定....................................................................39

6.3评定得分统计..................................................................39

7评定结果运用......................................................................40

附录A（资料性）外观质量检查（测）记录表............................................41

附录B（资料性）外观质量评定赋分表..................................................42

附录C（资料性）外观质量评定赋分统计表..............................................43

参考文献.............................................................................44

I

DB34/T4010—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由安徽省水利厅提出并归口。

本文件起草单位：安徽省水利工程质量监督中心站、安徽省大禹水利工程科技有限公司、安徽省水

利厅水利工程建设处。

本文件主要起草人：乔业斌、吴其保、陈新宇、方玉涛、陈政、欧岩峰、黄祚继、浦慎远、程乙钊、

赵雯、张茹、贺敏、晏芳、王圆、邓美宁、肖元博、宋强、李世民、席杰、赵贵根、吴正永、廖杰锋、

马锡安。

II

DB34/T4010—2021

水利工程外观质量评定规程

1范围

本文件确立了水利工程外观质量评定的基本要求，并规定了评定项目及标准、评定结果计算和评定

结果运用。

本文件适用于大、中型水利工程的外观质量评定，小型水利工程可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

SL176水利水电工程施工质量检验与评定规程

3术语和定义

下列术语和定义适用于本文件。

3.1

外观质量检查inspectionforappearancequality

通过目测法以“看、摸、敲、照”的检查方式对工程外在观感质量进行定性评价。

3.2

外观质量检测testingforappearancequality

通过实测法以“靠、量、吊、套”的量测方式对工程外观质量进行定量评价。

3.3

外观质量评定Assessmentofappearancequality

将外观检查（测）结果与质量标准所进行的比较活动。

4基本要求

4.1评定标准分类

水利工程外观质量评定标准，按工程类型分为：水工建筑物、水闸工程、泵站工程、大坝工程、堤

防工程、引水（渠道）工程、房屋建筑工程、专用道路工程、桥梁工程、金属结构安装工程、机电设备

安装工程11类。

4.2评定对象

4.2.1外观质量评定以单位工程为对象进行整体评定。

4.2.2单位工程中含房屋建筑、专用道路、桥梁等分部工程，应对不同工程类型的分部工程独立进行

1

DB34/T4010—2021

外观质量评定，评定得分率均为70％以上，按其在单位工程外观质量综合评定中的权重系数综合评定

单位工程外观质量结果。

4.2.3永久性工程（包括主体工程及附属工程）外观质量按照本标准进行评定。

4.3外观质量检查（测）

4.3.1外观质量检测小组依据设计文件和技术标准，按工程不同部位随机布置测点，逐项次对工程外

部尺寸、表面平整度、轮廓线、立面垂直度、大角方正等控制性指标进行量测。

4.3.2单位工程尚未完成，在工程蓄水、通水等阶段验收前，项目法人应组织外观质量检测小组对照

评定项目进行水下工程外观质量检查（测），并留存影像资料，作为外观质量评定的依据。

4.3.3外观质量检查（测）应有完整齐全的记录，外观质量检查（测）记录表见附录A。

4.4评定程序

4.4.1外观质量评定工作组由项目法人、监理、设计、施工及工程运行管理等单位人员组成。评定工

作组人数一般不应少于5人，大型工程不宜少于7人（项目法人、监理可酌情增加人数）。如该单位工

程由2个及以上施工单位完成，施工单位各派1人参加；若该单位工程由总承包单位和分包单位共同施

工，总承包单位、分包单位各派1人参加。

4.4.2工程开工初期，项目法人应组织监理、设计、施工、运行管理等单位有关人员组成外观质量评

定工作组，研究确定外观质量评定项目。若单位工程中含房不同工程类型的分部工程，应确定其在单位

工程外观质量综合评定中的权重系数，并报相应质量监督机构核备。权重系数应按其在单位工程中的重

要性、工程量或投资占比等综合确定，各类别的权重系数之和为1。

4.4.3外观质量评定工作组成员应符合SL176的规定，参建单位原则上由下列人员参加：项目法人

技术负责人或质量负责人，设计单位项目负责人或现场设代组组长，施工单位项目部项目经理、技术负

责人或质量负责人，监理单位现场机构总监理工程师或副总监理工程师。

4.4.4工程开工初期，项目法人应组织监理、施工等单位有关人员组成外观质量检测小组；必要时，

应安排专业检测人员参与外观质量检测工作。

4.4.5工程建设过程中，外观质量检测小组根据工程进度及时进行外观量测，并将量测结果提交外观

质量评定工作组。

4.4.6单位工程完工后，外观质量评定工作组推举1名成员为组长，负责组织评定工作。

4.4.7外观质量评定工作组成员熟悉外观质量评定标准及有关设计图纸、文件。

4.4.8外观质量检测小组向外观质量评定工作组汇报外观质量检查（测）结果。

4.4.9外观质量评定工作组依据外观质量检测小组的检查（测）结果和成员各自现场外观质量检查结

果，进行工程外观质量评定。

5评定项目及标准

5.1水工建筑物

水工建筑物通用外观质量评定项目及标准见表1。

2

DB34/T4010—2021

表1水工建筑物通用外观质量评定项目及标准

项目检查（检测）

项次检查（测）项质量标准

（标准分）数量不少于

泄洪渠上口宽和底宽±1/200设计值10

泄洪渠底板高程±20mm10

泄洪渠溢流堰宽度±20mm10

溢流堰顶高程、底高程±20mm10

泄洪渠挡墙墙顶宽度

±20mm10

（厚度）

泄洪渠桥桥面宽度±20mm10

闸墩长、宽±20mm一级：测点合格率100％；10

建筑物闸室净宽±20mm二级：测点合格率90.0％～10

外部闸墩顶高程、闸室底板99.9％；

1±10mm10

尺寸高程三级：测点合格率70.0％～

（12分）扭面边墙长、宽±20mm89.9％；10

扭面顶高程、底板高程±20mm四级：测点合格率70.0％以下10

泄漕、挑流鼻坎段底板

±20mm10

顺水流向长

泄漕、挑流鼻坎段顶高

±10mm10

程

泄漕段左、右边墙长±20mm10

泄槽段净宽±20mm10

挡墙顶高程、底板高程±10mm10

防浪墙20mm/15m10

坝顶道路20mm/15m10

坝顶挡墙20mm/15m10

护坡工程顶边线、

20mm/15m一级：测点合格率100％；10

底平台边线

二级：测点合格率90.0％～

泄洪渠边线20mm/15m10

99.9％；

轮廓线闸墩与底板（或贴角）

220mm/10m三级：测点合格率70.0％～10

（10分）结合处

89.9％；

闸墩墩头（尾）竖直边

20mm/10m四级：测点合格率70.0％以10

线

下。

直墙底边线（顶边线）20mm/10m10

路缘石20mm/15m10

防汛路20mm/15m10

桥面边线20mm/10m10

3

DB34/T4010—2021

表1水工建筑物通用外观质量评定项目及标准（续）

项目检查（检测）

项次检查（测）项质量标准

（标准分）数量不少于

防浪墙混凝土面10mm/2m10

坝顶道路及防汛路10mm/2m20

一级：测点合格率100％；

闸室底板10mm/2m10

二级：测点合格率90.0％～

闸墩10mm/2m10

表面平整度99.9％；

3闸室上游底板10mm/2m10

（10分）三级：测点合格率70.0％～

闸室下游底板10mm/2m10

89.9％；

排架10mm/2m10

四级：测点合格率70.0％以下

现浇混凝土护坡10mm/2m10

泄洪渠桥桥面平整度5mm/2m20

1/200设计高，且总一级：测点合格率100％；

防浪墙10

偏差不大于20mm二级：测点合格率90.0％～

立面垂直度99.9％；

4

（10分）1/200设计高，且总三级：测点合格率70.0％～

泄洪渠挡墙10

偏差不大于20mm89.9％；

四级：测点合格率70.0％以下

坝顶挡土墙±0.6度(±6mm)一级：测点合格率100％；20

泄洪渠±0.6度(±6mm)二级：测点合格率90.0％～10

大角方正闸墩±0.6度(±6mm)99.9％；10

5

（5分）三级：测点合格率70.0％～

排架柱±0.6度(±6mm)89.9％；10

四级：测点合格率70.0％以下

一级：圆滑过渡，曲线流畅；

曲面与平面

二级：平顺联结，曲线基本流畅；

6联结溢流堰全面检查

三级：联结不够平顺，有明显折线；

（9分）

四级：未达到三级标准者

一级：圆滑过渡，曲线流畅；

扭面与平面

二级：平顺联结，曲线基本流畅；

7联结泄洪渠控制段全面检查

三级：联结不够平顺，有明显折线；

（9分）

四级：未达到三级标准者

马道宽度±20mm一级：符合质量标准；

马道及

二级：基本符合质量标准；

8排水沟全面检查

排水沟、截水沟尺寸±20mm三级：局部尺寸误差较大；

（3分）

四级：未达到三级标准者

4

DB34/T4010—2021

表1水工建筑物通用外观质量评定项目及标准（续）

项目检查（检测）

项次检查（测）项质量标准

（标准分）数量不少于

一级：测点合格率100％；

高度、每一级踏

二级：测点合格率90.0％～

步踏面宽度：±

梯步99.9％；

9踏步宽、步高10mm30

（2分）三级：测点合格率70.0％～

梯步整体宽度

89.9％；

：±20mm

四级：测点合格率70.0％以下

顺直度15mm/15m一级：测点合格率100％；10

混凝土栏杆

垂直度±10mm二级：测点合格率90.0％～10

栏杆顺直度10mm/15m99.9％；10

10金属栏杆

（2分）垂直度±5mm三级：测点合格率70.0％～10

顺直度10mm/15m89.9％；10

石材栏杆

垂直度±10mm四级：测点合格率70.0％以下10

长：±20mm，

一级：测点合格率100％；

高：±10mm；

二级：测点合格率90.0％～

顺直度：不超过

扶梯99.9％；

11室内扶梯10mm；全面检查

（2分）三级：测点合格率70.0％～

油漆：色泽均匀，

89.9％；

无起皱、脱皮、

四级：测点合格率70.0％以下

结疤及流淌现象

一级：架设位置正确、均匀、顺直，架立牢固；

闸坝灯饰二级：架设位置较正确、均匀，架立牢固；

12坝顶路灯全面检查

（2分）三级：架设位置基本正确，架立牢固；

四级：未达到三级标准者

一级：无裂缝、蜂窝、麻面、错台、挂帘裙边等；混

凝土大面平整、分缝顺直美观；

混凝土表面缺陷情况二级：缺陷总面积≤3％，局部≤0.5％且不连续，不

13全面检查

（10分）得集中，单位面积不超过0.1㎡；

三级：缺陷总面积3％～5％，局部≤0.5％；

四级：未达到三级标准者

一级：全部割除，封堵后无明显凸出部分、色泽均匀；

混凝土表面二级：全部割除，封堵后有少量明显凸出表面、色泽

钢筋割除和较均匀；

14所有钢筋混凝土工程全面检查

封堵三级：割除数量达95％，且未割除部分不影响建筑

（2分）物功能与安全；

四级：未达到三级标准者

5

DB34/T4010—2021

表1水工建筑物通用外观质量评定项目及标准（续）

项目检查（检测）

项次检查（测）项质量标准

（标准分）数量不少于

一级：勾缝宽度均匀，砂浆填塞平整；

砌体勾缝二级：勾缝宽度局部不够均匀，砂浆填塞基本平整；

16竖、横缝平直全面检查

（8分）三级：勾缝宽度多处不均匀，砂浆填塞不够平整；
