DB11/T 1625-2019 场地形成工程勘察设计技术规程

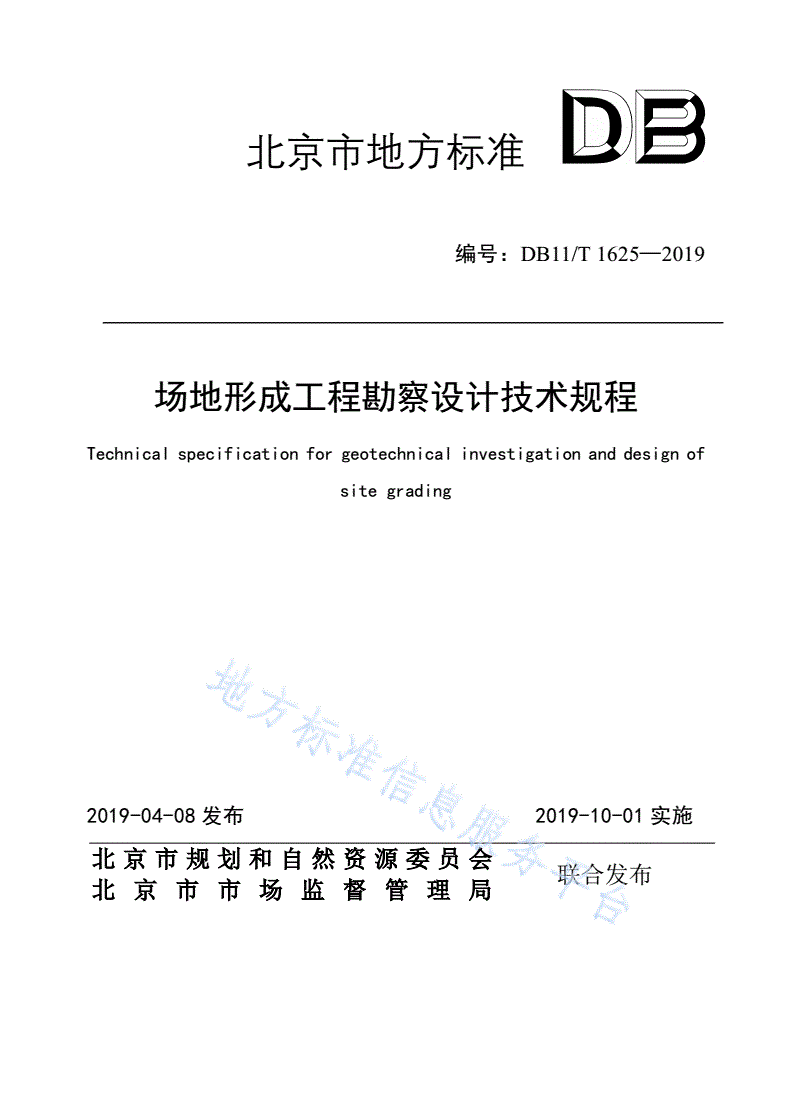

北京市地方标准

编号：DB11/T1625—2019

场地形成工程勘察设计技术规程

Technicalspecificationforgeotechnicalinvestigationanddesignof

sitegrading

2019-04-08发布2019-10-01实施

北京市规划和自然资源委员会

联合发布

北京市市场监督管理局

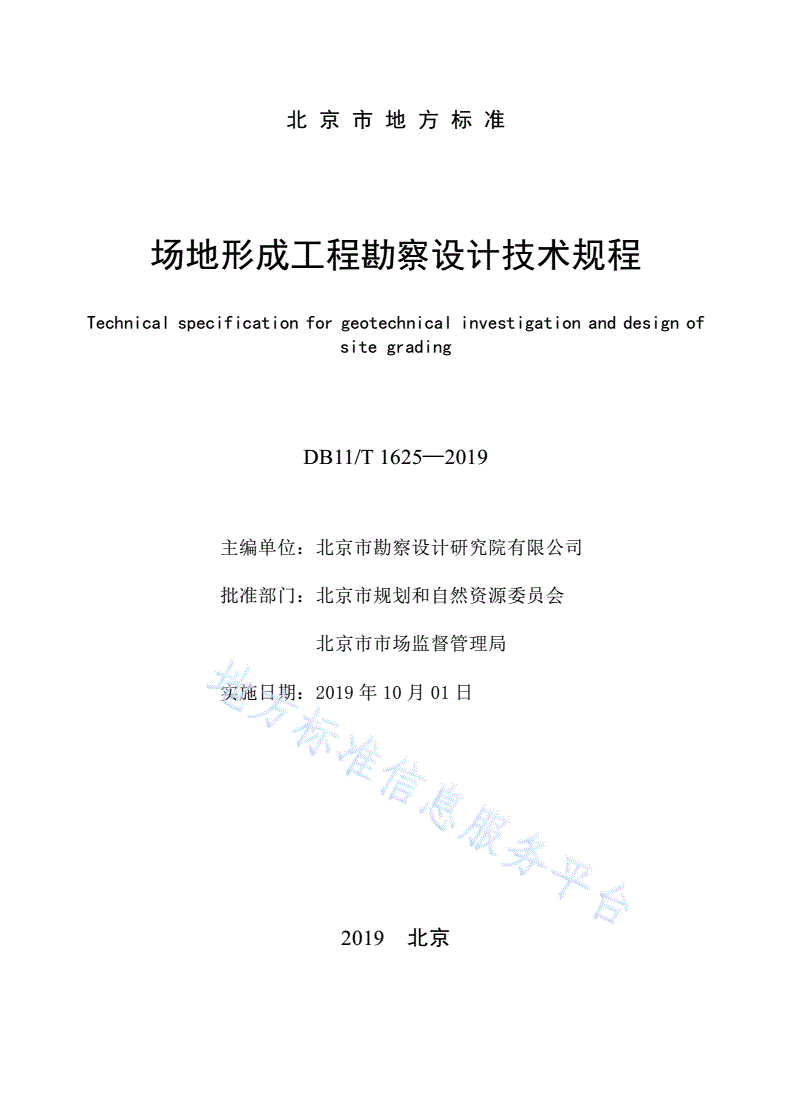

北京市地方标准

场地形成工程勘察设计技术规程

Technicalspecificationforgeotechnicalinvestigationanddesignof

sitegrading

DB11/T1625—2019

主编单位：北京市勘察设计研究院有限公司

批准部门：北京市规划和自然资源委员会

北京市市场监督管理局

实施日期：2019年10月01日

2019北京

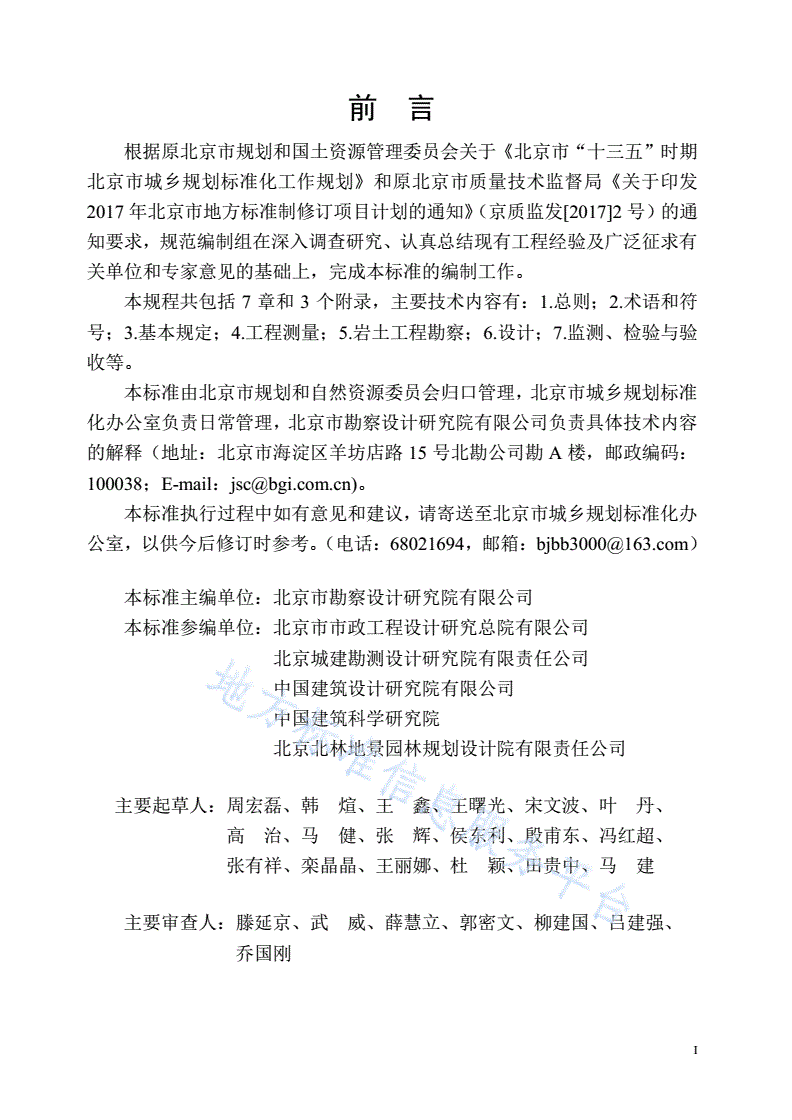

前言

根据原北京市规划和国土资源管理委员会关于《北京市“十三五”时期

北京市城乡规划标准化工作规划》和原北京市质量技术监督局《关于印发

2017年北京市地方标准制修订项目计划的通知》（京质监发[2017]2号）的通

知要求，规范编制组在深入调查研究、认真总结现有工程经验及广泛征求有

关单位和专家意见的基础上，完成本标准的编制工作。

本规程共包括7章和3个附录，主要技术内容有：1.总则；2.术语和符

号；3.基本规定；4.工程测量；5.岩土工程勘察；6.设计；7.监测、检验与验

收等。

本标准由北京市规划和自然资源委员会归口管理，北京市城乡规划标准

化办公室负责日常管理，北京市勘察设计研究院有限公司负责具体技术内容

的解释（地址：北京市海淀区羊坊店路15号北勘公司勘A楼，邮政编码：

100038；E-mail：jsc@)。

本标准执行过程中如有意见和建议，请寄送至北京市城乡规划标准化办

公室，以供今后修订时参考。（电话：68021694，邮箱：bjbb3000@163.com）

本标准主编单位：北京市勘察设计研究院有限公司

本标准参编单位：北京市市政工程设计研究总院有限公司

北京城建勘测设计研究院有限责任公司

中国建筑设计研究院有限公司

中国建筑科学研究院

北京北林地景园林规划设计院有限责任公司

主要起草人：周宏磊、韩煊、王鑫、王曙光、宋文波、叶丹、

高治、马健、张辉、侯东利、殷甫东、冯红超、

张有祥、栾晶晶、王丽娜、杜颖、田贵中、马建

主要审查人：滕延京、武威、薛慧立、郭密文、柳建国、吕建强、

乔国刚

I

目次

1总则.............................................................................................................................................................1

2术语和符号..................................................................................................................................................2

2.1术语.............................................................................................................................................................2

2.2符号.............................................................................................................................................................2

3基本规定......................................................................................................................................................4

4工程测量......................................................................................................................................................5

4.1一般规定.....................................................................................................................................................5

4.2控制测量.....................................................................................................................................................5

4.3原场地地形测量.........................................................................................................................................5

4.4调查测绘.....................................................................................................................................................6

4.5过程控制测量.............................................................................................................................................6

5岩土工程勘察..............................................................................................................................................8

5.1一般规定.....................................................................................................................................................8

5.2勘察要求.....................................................................................................................................................8

6设计...........................................................................................................................................................11

6.1一般规定...................................................................................................................................................11

6.2场地形成竖向设计...................................................................................................................................11

6.3填料选择...................................................................................................................................................12

6.4场地清表...................................................................................................................................................13

6.5挖填方工程...............................................................................................................................................14

6.6地基处理...................................................................................................................................................15

6.7边坡工程...................................................................................................................................................17

6.8排水工程...................................................................................................................................................19

7监测、检验与验收....................................................................................................................................22

7.1一般规定...................................................................................................................................................22

7.2监测...........................................................................................................................................................22

7.3检验...........................................................................................................................................................22

7.4验收...........................................................................................................................................................23

附录A.场地形成工程勘察成果文件内容......................................................................................................25

附录B.场地形成工程设计文件内容.............................................................................................................26

附录C.场地平板静载荷试验要点.................................................................................................................29

本规程用词说明................................................................................................................................................30

引用标准名录....................................................................................................................................................31

条文说明......................................................................................................................................................32

CONTENTS

1GeneralProvisions........................................................................................................................................1

2TermsandSymbols.......................................................................................................................................2

2.1Terms...........................................................................................................................................................2

2.2Symbols.......................................................................................................................................................2

3BasicRequirements......................................................................................................................................4

4EngineeringSurvey.......................................................................................................................................5

4.1GeneralRequirements.................................................................................................................................5

4.2ControlSurvey.............................................................................................................................................5

4.3OriginalSiteTopographySurvey................................................................................................................5

4.4InvestigationSurvey....................................................................................................................................6

4.5ProcessControlSurvey................................................................................................................................6

5GeotechnicalInvestigation...........................................................................................................................8

5.1GeneralRequirements.................................................................................................................................8

5.2InvestigationRequirements.........................................................................................................................8

6Design........................................................................................................................................................11

6.1GeneralRequirements...............................................................................................................................11

6.2VerticalDesignofSiteGrading.................................................................................................................11

6.3FillMaterialSelection...............................................................................................................................12

6.4SurfaceCleaningofSite............................................................................................................................13

6.5CuttingandFillingEngineering................................................................................................................14

6.6GroundImprovement.................................................................................................................................15

6.7SlopeEngineering......................................................................................................................................17

6.8DrainageEngineering................................................................................................................................19

7Monitoring,InspectionandAcceptance.....................................................................................................22

7.1GeneralRequirements...............................................................................................................................22

7.2Monitoring.................................................................................................................................................22

7.3Inspection..................................................................................................................................................22

7.4Acceptance................................................................................................................................................23

AppendixA.ContentofDocumentofSiteGradingInvestigation........................................................................25

AppendixB.ContentofDesignDocumentofSiteGrading..................................................................................26

AppendixC.GuidelinesforSitePlateLoadingTest.............................................................................................29

ExplanationofWordinginThisCode...................................................................................................................30

ListofQuotedStandards....................................................................................................................................31

ExplanationofProvisions...................................................................................................................................32

1总则

1.0.1为了在北京市的场地形成工程建设中落实国家高质量发展与提高城市精细化管理水平的要求，做

到技术先进、经济合理、安全适用、确保质量、环保节能，制定本规程。

1.0.2本规程适用于北京市城市建设用地的场地形成工程的勘察、设计等。

1.0.3场地形成工程应遵循因地制宜、就地取材、绿色环保和节约资源的原则，充分发挥场地形成工程

的综合效益。

1.0.4北京市城市建设用地的场地形成工程除应符合本规程外，尚应符合国家及北京市现行有关标准的

规定。

1

2术语和符号

2.1术语

2.1.1场地形成工程sitegrading；siteformation

场地形成工程是为实现工程建设的建筑设计、生态设计、景观设计目标，在场地设计高程形成的过

程中，通过对场地的挖方、填方、地基处理、场地临时排水等预处理，使场地在标高、稳定性、地基强

度（承载力）、变形控制等方面达到一定的控制标准，以满足后续建造期间和使用期间对场地要求的工

程建设行为。

2.1.2土方调配设计cut-filltransitiondesign

为满足土方平衡、就近取料、节约土地、保护环境的要求，在场地形成工程中，对挖填方案（含挖

方、填方范围、标高等）、土方运输方案进行设计。

2.1.3场地形成竖向设计verticaldesignofsitegrading

对场地地形进行高程（标高）设计以及相应的土方调配设计等。

2.1.4原场地originalsite

场地形成工程开展之前的拟建场地。

2.1.5场地设计承载力designingbearingcapacityforsitegrading

场地形成工程在满足其稳定性、地基强度、变形控制等条件下所要达到的承载力值。

2.1.6还原土screenedsoil

杂填土经筛分形成的可供场地形成工程填方使用的土。

2.1.7再生级配填料recycledgradedfill

对建筑垃圾进行分类筛选后的渣土、废旧混凝土、碎砖瓦等进行机械破碎，形成再生填料，将其与

其他土料掺和从而对其级配进行改良并可用于场地形成工程填方使用的填料。

2.1.8绿化种植土壤plantingsoilforgreening

用于种植花卉、草坪、地被、灌木、乔木、藤本等植物所使用的自然土壤或人工配制土壤。

2.2符号

f

ka–承载力；

c–土的压实系数；

d–土的干密度；

dmax–土的最大干密度；

w

op–土的最优含水率；

S

r–土的饱和度；

c–黏粒含量；

E–强夯单击夯击能；

2

s–静载荷试验承压板的沉降量；

b–承压板宽度；

M–地形图比例尺分母；

F

s–边坡稳定系数；

F

st–边坡稳定安全系数；

–径流系数；

–土方折方系数。

3

3基本规定

3.0.1场地形成工程的勘察设计应以场地的规划设计方案为依据，满足特定的场地标高、稳定性、地基

强度、变形控制、生态环保等方面的要求。必要时应结合海绵城市的建设进行有针对性的勘察设计。

3.0.2场地形成工程应遵循先勘测、后设计、再施工的原则。在场地形成工程实施过程中，应通过必要

的施工测量、工程监测、质量检验等工作确保工程安全和质量。

3.0.3场地形成工程应根据使用功能要求和场地的特点，进行分区勘测、设计、监测和检验，具体可划

分为建（构）筑物区（含建筑物、构筑物、道路、铺装广场等及其影响范围）、水体区、园林绿化区等。

3.0.4场地形成工程应避免引起次生地质灾害，减少对原场地地形地貌、地表植被、水系的扰动和损毁，

减少挖方、填方量；应避免在崩塌、滑坡、泥石流等地质灾害发育区进行深挖高填。

3.0.5场地形成工程涉及垃圾简易堆放场地、污染地块、取土（采石）坑、采空区、废弃矿山等特殊场

地时，尚应结合现行适用的相关标准对其进行处理，并按照本规程的要求进行场地形成工程的勘察和设

计。

3.0.6场地形成工程设计应对施工中临时存放土料的堆填提出要求，必要时应对其稳定性进行复核，并

提出保障堆土稳定的措施要求。

4

4工程测量

4.1一般规定

4.1.1工程测量应贯穿于场地形成工程的全过程，统一测量技术要求。

4.1.2工程测量范围应为工程建设项目总平面规划范围，当工程需要或周围环境复杂时可适当扩大。

4.1.3工程测量应采用北京地方坐标系和北京地方高程系，当采用其他系统时，应与北京地方系统建立

联系。当跨省、市行政区域时，宜采用现行的国家基准。

4.1.4工程测量完成后，应整理测绘成果资料并形成档案。

4.2控制测量

4.2.1平面控制测量应符合现行国家标准《工程测量规范》GB50026中四等和一、二级测量技术要求。

4.2.2高程控制测量应符合现行国家标准《工程测量规范》GB50026四等水准的技术要求。

4.2.3平面控制应遵循从整体到局部、分级布设的原则。首级平面控制应一次性全面布设，控制整个场

区；首级高程控制网宜布设成环形，统一布设，整体平差，覆盖场区。

4.2.4平面控制测量可采用GNSS测量或导线测量等方法；高程控制测量可采用水准测量、三角高程测

量、GNSS拟合高程测量等方法。

4.3原场地地形测量

4.3.1场地形成工程的测图比例尺应按委托要求或设计需求确定，同一场区内可根据场地分区，采用不

同比例尺的地形图，亦可参照表4.3.1确定。在原场地地形图测图中，对于局部比例尺大于1:500的地形

图，应根据具体要求进行测量，如无具体要求，可按1:500测量要求执行。

表4.3.1地形图比例尺的确定

比例尺场地分区

1:2000水体区、园林绿化区

1:500、1:1000建（构）筑物区、水体区、园林绿化区

4.3.2图根控制点可利用场区等级控制点进行加密，其相对于邻近等级控制点的点位中误差不应大于图

上0.1mm，高程中误差不应大于基本等高距的1/10。

4.3.3地形图的基本等高距应符合表4.3.3的规定。

表4.3.3地形图的基本等高距（m）

比例尺

场地分区

1:5001:10001:2000

建（构）筑物区0.50.51.0

水体区、园林绿化区0.50.5（1.0）1.0（2.0）

注：表中括号内的数值是在地形起伏大时选用。

4.3.4地形图上地物点相对于邻近平面控制点的点位中误差不宜超过表4.3.4的规定。

表4.3.4地物点平面点位中误差

5

分区点位中误差（mm）

建（构）筑物区0.5M（0.75M）

水体区、园林绿化区1.0M（1.5M）

注：1M—地形图比例尺分母；

2表中括号内的数值为隐蔽、困难地区的点位中误差。

4.3.5地形测图宜充分利用现有各种大比例尺地形图，宜采用全站仪测图、GNSSRTK测图，在满足本

规程规定的地形图测量精度和基本要求下，可采用三维激光扫描测图和无人机测图等测绘方法。

4.3.6原场地地形测量除应符合有关现行标准外，尚应符合下列要求：

1地形图应着重显示与场地形成有关的各项要素，并对原场地内的地物、地貌详细测绘，对场地形

成工程之外的可适当简化；

2地形图应准确反映原场地植被的类别特征和分布范围；

3河道、湖泊等水系测量宜注记水位高程和施测日期，测量与水系相关的建（构）筑物位置、高程；

4永久性管线的铁塔、高杆等应实测位置、连接关系，对于跨越场区的线路还应测量其悬高；

5古树名木、古建筑的位置应实测，并在图上详细标明，亦可采取专项调查测绘。

4.4调查测绘

4.4.1调查测绘控制点等级不应低于图根控制点，地物点相对于邻近控制点的点位中误差不应大于

5cm，高程中误差不应大于3cm。

4.4.2调查测绘的主要内容宜包括地下管线、建（构）筑物、现状树木、林地、水域、对场地形成有影

响的特殊地物等，应采用能满足调查精度要求的测量方法。

4.4.3地下管线调查测绘除应符合有关现行标准外，尚应满足下列要求：

1地下管线调查测绘应在人员和管线安全的情况下进行，必要时采取相应的防护措施；

2隐蔽管线探测成果不能满足设计要求时可开挖探查；

3管线密集地区依比例绘制产生重叠压盖的，可根据需要绘制局部放大图；

4对采集三维信息的地下管线可根据需要建立三维模型，三维模型建成后应对模型的完整性、准确

性、合理性进行检查。

4.4.4建（构）筑物调查应在地形图上绘制出准确位置，可根据情况在地形图或平面图上标注建（构）

筑物的坐标、高程、高度、净空、悬高等，并测量其细部特征点。

4.4.5水域调查测绘应满足下列要求：

1水域调查应测量水下地形图或河道断面图，河道断面应垂直于河道并测量至堤岸之外。水下地形

图或河道断面测量过程中或结束后应进行检查，可采用断面法，检查断面与测线或河道断面宜正交；

2水域测量前应对测深使用的仪器设备进行检验，满足要求方可进行测量；

3水域调查主要应包括水工建筑物、泉、河道排放口、河道桥梁等。

4.5过程控制测量

4.5.1场地形成工程开始前，应对原场地地形图复核测量或测量断面图。

4.5.2放样测量应符合下列规定：

6
