T/CCMA 0173-2023 流动式起重机用高性能平衡阀

ICS5302020

CCSJ8.0.

团体标准

T/CCMA0173—2023

流动式起重机用高性能平衡阀

High-performancecounterbalancevalvesformobilecranes

2023-10-20发布2024-01-20实施

中国工程机械工业协会发布

中国标准出版社出版

T/CCMA0173—2023

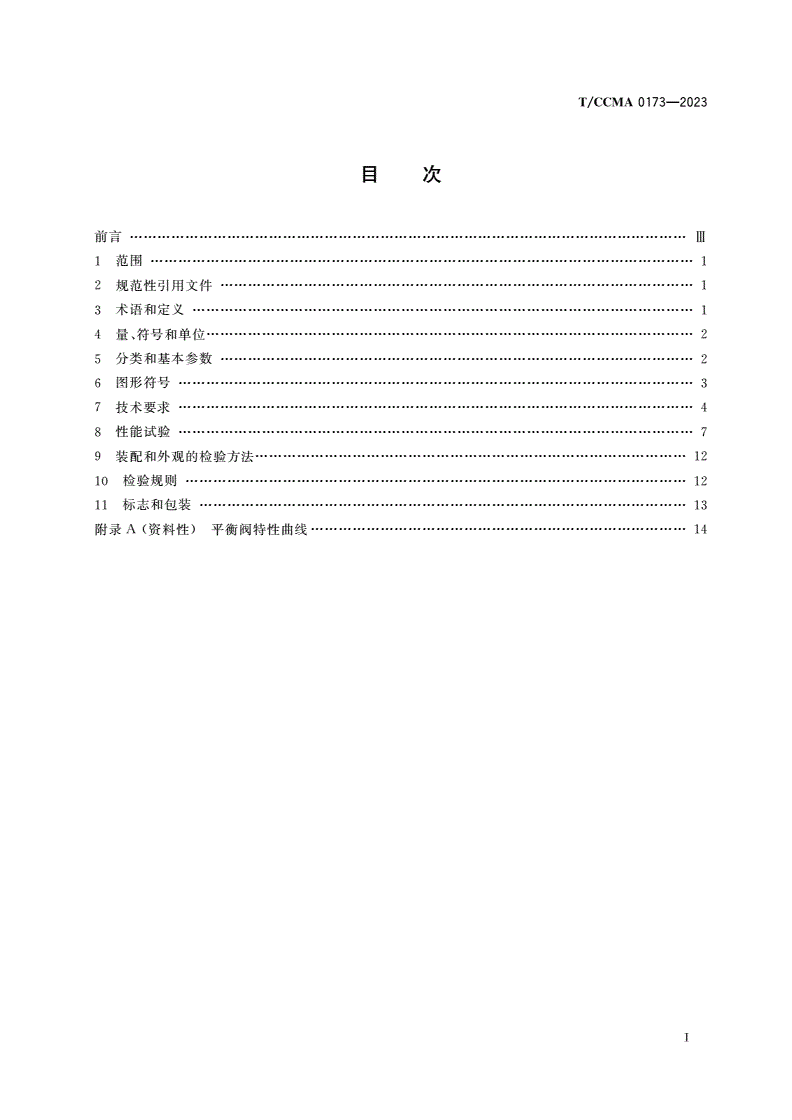

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

量符号和单位

4、……………2

分类和基本参数

5…………………………2

图形符号

6…………………3

技术要求

7…………………4

性能试验

8…………………7

装配和外观的检验方法

9…………………12

检验规则

10………………12

标志和包装

11……………13

附录资料性平衡阀特性曲线

A()………………………14

Ⅰ

T/CCMA0173—2023

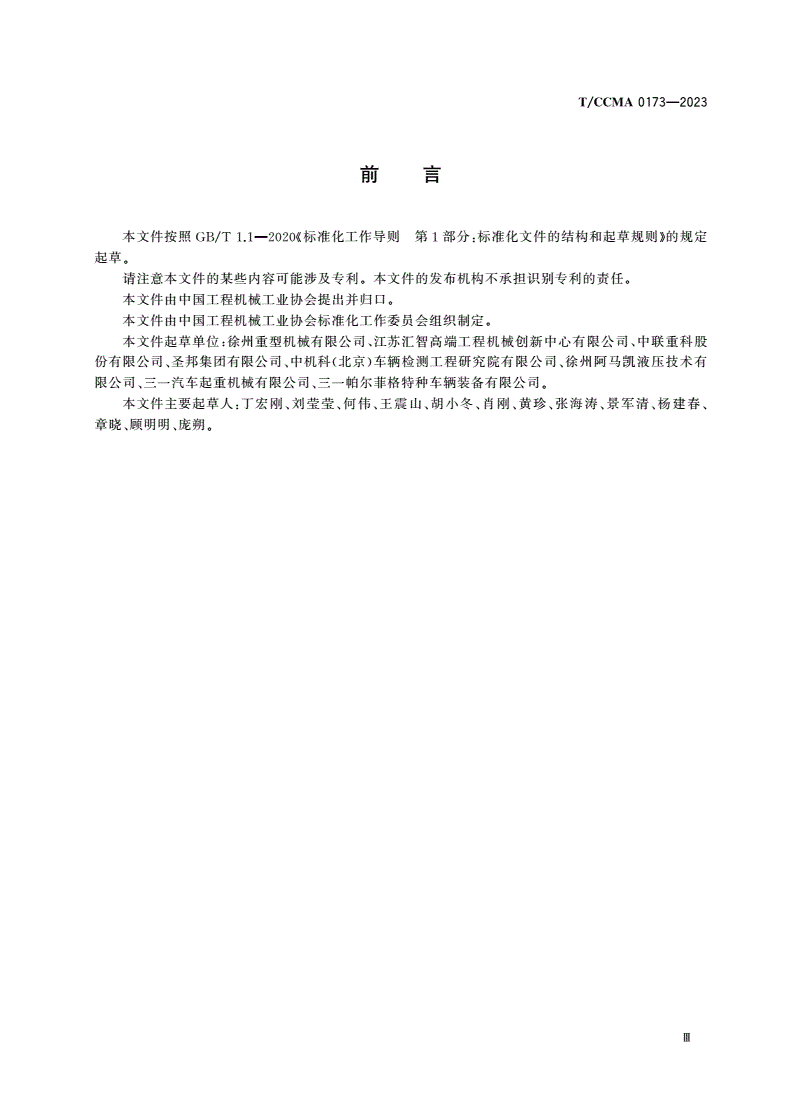

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国工程机械工业协会提出并归口

。

本文件由中国工程机械工业协会标准化工作委员会组织制定

。

本文件起草单位徐州重型机械有限公司江苏汇智高端工程机械创新中心有限公司中联重科股

:、、

份有限公司圣邦集团有限公司中机科北京车辆检测工程研究院有限公司徐州阿马凯液压技术有

、、()、

限公司三一汽车起重机械有限公司三一帕尔菲格特种车辆装备有限公司

、、。

本文件主要起草人丁宏刚刘莹莹何伟王震山胡小冬肖刚黄珍张海涛景军清杨建春

:、、、、、、、、、、

章晓顾明明庞朔

、、。

Ⅲ

T/CCMA0173—2023

流动式起重机用高性能平衡阀

1范围

本文件界定了流动式起重机用高性能平衡阀以下简称平衡阀的图形符号规定了基本参数技

(“”),、

术要求描述了性能试验确立了检验规则规定了标志和包装等方面的技术内容同时给出了不同型式

,,,,

的产品分类

。

本文件适用于流动式起重机起升机构变幅机构和伸缩机构液压回路用高性能平衡阀的生产和检

、

验其他机构用平衡阀可参照执行

,。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

流体传动系统及元件图形符号和回路图第部分图形符号

GB/T786.11:

流体传动系统及元件公称压力系列

GB/T2346

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GB/T2828.11:(AQL)

液压元件通用技术条件

GB/T7935—2005

液压传动油液固体颗粒污染等级代号

GB/T14039—2002

流体传动系统及元件词汇

GB/T17446—2012

液压元件清洁度评定方法及液压元件清洁度指标

JB/T7858

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T17446—2012。

31

.

公称通径nominalportdimension

平衡阀阀芯最大过流面积的名义等效直径

。

32

.

公称压力nominalpressure

为了便于标识并表示其所属的系列压力而指派给平衡阀的压力

。

来源有修改

[:GB/T17446—2012,3.2.464,]

33

.

额定压力ratedpressure

通过试验确定的平衡阀按其设计工作以保证达到足够的使用寿命的压力

,、。

来源有修改

[:GB/T17446—2012,3.2.597,]

34

.

额定流量ratedflow

通过试验确定的平衡阀被设计以此工作的流量

,。

1
