GB/T 18898.2-2008 掺铒光纤放大器 L波段掺铒光纤放大器

ICS33．180．20

M33

a园

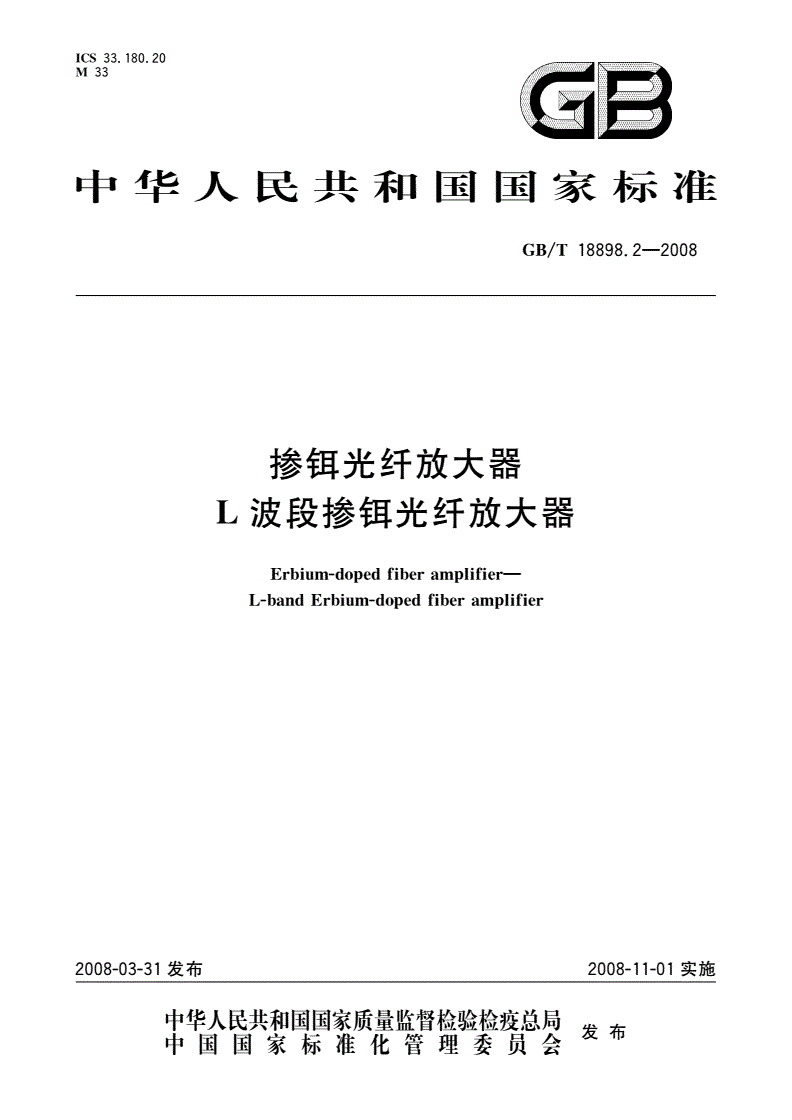

中华人民共和国国家标准

1

GB／T8898。2—2008

掺铒光纤放大器

L波段掺铒光纤放大器

fiber

Erbium—dopedamplifier--

L_。bandfiber

Erbium‘‘dopedamplifier

2008-03-31发布2008—1

I-0I实施

中华人民共和国国家质量监督检验检疫总局当士

中国国家标准化管理委员会及仲

18898．2—2008

GB／T

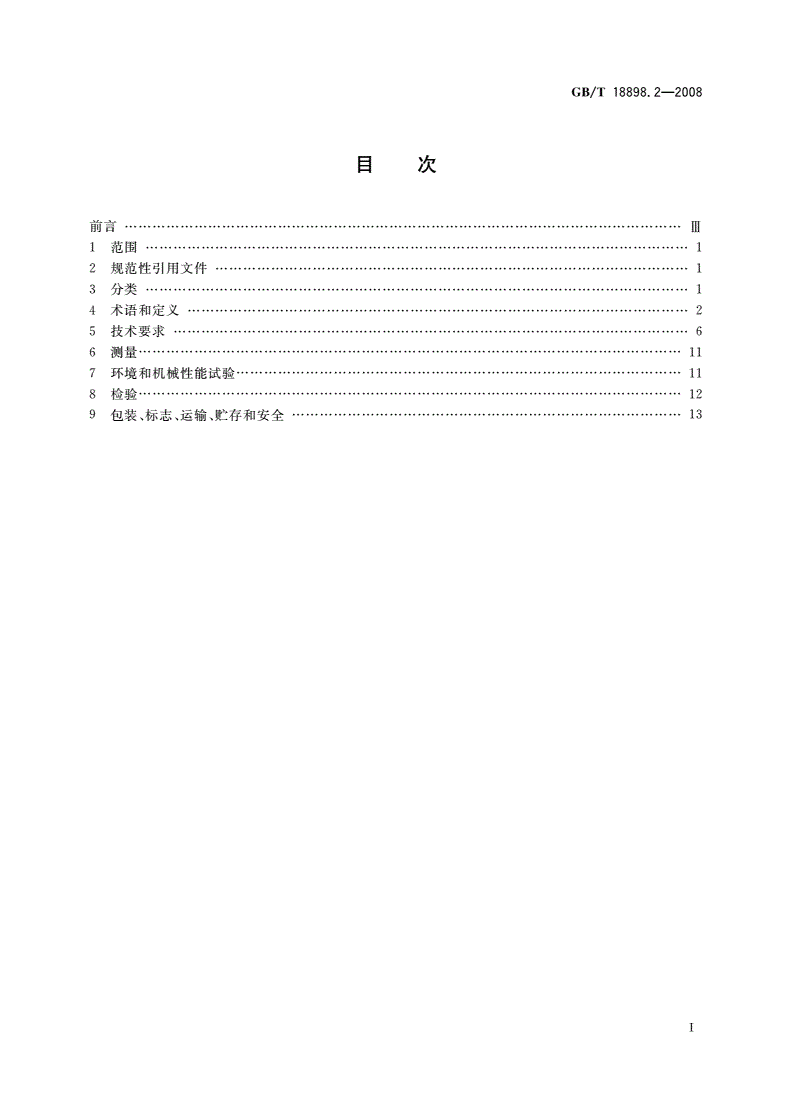

目次

前言……’’………

1范围…………

2规范性引用文件……………Ⅲ●1

1

3分类…………

4术语和定义…2

5技术要求……6

6测量………’…n

7环境和机械性能试验………·

8检验……………·……………

n地¨

9包装、标志、运输、贮存和安全

18898．2—2008

GB／T

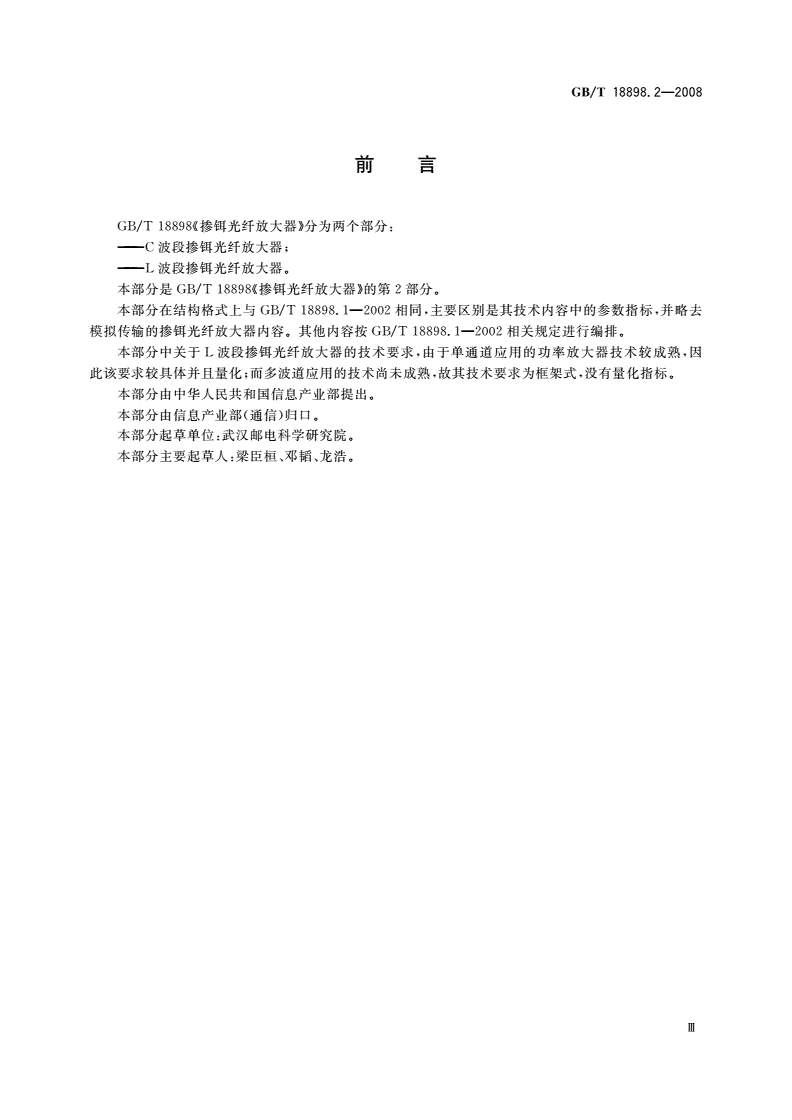

前言

GB／T18898《掺铒光纤放大器》分为两个部分：

——C波段掺铒光纤放大器；

——L波段掺铒光纤放大器。

18898((掺铒光纤放大器》的第2部分。

本部分是GB／T

18898．1—2002相同，主要区别是其技术内容中的参数指标，并略去

本部分在结构格式上与GB／T

18898．1—2002相关规定进行编排。

模拟传输的掺铒光纤放大器内容。其他内容按GB／T

本部分中关于L波段掺铒光纤放大器的技术要求，由于单通道应用的功率放大器技术较成熟，因

此该要求较具体并且量化；而多波道应用的技术尚未成熟，故其技术要求为框架式，没有量化指标。

本部分由中华人民共和国信息产业部提出。

本部分由信息产业部(通信)归口。

本部分起草单位：武汉邮电科学研究院。

本部分主要起草人：粱臣桓、邓韬、龙浩。

m

18898．2—2008

GB／T

掺铒光纤放大器

L波段掺铒光纤放大器

1范围

GB／T18898的本部分规定了L波段掺铒光纤放大器(EDFA)的术语和定义、分类，单波道、多波道

数字传输应用的L波段掺铒光纤放大器性能参数指标和试验方法，检验程序，包装、标志、运输、贮存和

安全的要求。

本标准适用于L波段中单波道、多波道数字传输应用的EDFA器件。

2规范性引用文件

下列文件的条款通过GB／T18898的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版本均不适用于本部分，然而，鼓励根据本部分达

成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适合于本

部分。

IEC

GB／T60068-1：1988)

2421--1999电工电子产品基本环境试验第1部分：总则(idt

GB／T

16850．1一1997光纤放大器试验方法基本规范第1部分：增益参数的试验方法

lEC

(eqvTC86／75／CDV)

GB／T16850．2—1999光纤放大器试验方法基本规范第2部分：功率参数的试验方法

IEC

(eqv61290—2：1998)

GB／T16850．3—1999

光纤放大器试验方法基本规范第3部分：噪声参数的试验方法

IEC61290-2：1998)

(eqv

GB／T16850．4—2006

光纤放大器试验方法基本规范第4部分：模拟参数——增益斜率的试验

方法

16850．5—2001

GB／T光纤放大器试验方法基本规范第5部分：反射参数的试验方法

IEC

(neq61290—5)

GB／T16850．6—200l光纤放大器试验方法基本规范第6部分：泵浦泄漏参数的试验方法

IEC61290—6—1：1998)

(eqv

GB／T18898．1—2002掺铒光纤放大器C波段掺铒光纤放大器

YD，／Tt055--2000单模光纤偏振模色散试验方法

IEC

60825—1：2003激光器产品安全第l部分设备分类、要求和用户指南

3分类

3．1按应用分类

按照掺铒光纤放大器的应用系统分为如下三类：

——EDFA_A：模拟应用的掺铒光纤放大器I

——EDFA—s：单波道数字传输应用的掺铒光纤放大器；

——EDFA_M：多波道数字传输应用的掺铒光纤放大器。

3．2按功能分类

按照掺铒光纤放大器应用功能分为如下三类：

18898．2—2008

GB／T

一一EDFA-BA：掺铒光纤功率放大器，它是直接用在光发射端机之后，以提高其功率的高饱和光功

率的EDFA器件I

——EDFA—PA：掺铒光纤预放大器，它是直接用在光接收机端机之前，以改善其灵敏度的具有低噪

声的EDFA器件I

——EDFA_LA：掺铒光纤线路放大器，它是用在无源光纤段之间以增加中继长度或在光接入网相

应的点到多点连接中以补偿分支损耗的较低噪声的EDFA器件。

4术语和定义

下列术语和定义适用于本部分。

4．1

fiber

掺铒光纤放大器Erbium-dopedamplifier

掺铒光纤放大器是用铒离子掺杂的光纤作为有源光纤的光纤放大器(OFA)，被想象成一个“黑盒

子”，如图1所示，至少具有两个光端口和供电的电连接口(图中未给出)。

光输入光输出

端口端口

图1掺铒光纤放大器

4．2

输出信号功率outputsignalpower

在标称工作条件下，对一个规定的输入信号光功率所对应的输出信号光功率，以dBm表示。

注，标称工作条件是由制造者对EDFA的正常运行而提出的条件．

4．3

最大输出信号功率maximumoutputsignal

power

在标称工作条件下，从EDFA能够得到的最大输出信号光功率，以dBm表示。

4．4

增益gain

从EDFA输出端口输出的信号光功率与输入端口输入信号光功率的比值，以dB表示。

注1：增益包括输入光纤跳线和EDFA之间的连接损耗。

注2：假定跳线与用作EDFA输入端口和输出端口的光纤是同类型号。

注3；注意，应从信号光功率中排除ASE噪声功率。

4．5

小信号增益small-signalgain

放大器工作在线性区时的增益。这时，在给定的信号波长和泵浦光功率电平下，它基本与输入信号

功率无关。

4．6

输入光功率范围inputpowerrange

当EDFA的输出信号光功率在规定的输出功率范围内、使其满足性能规范要求时，EDFA输入信

号功率所在的光功率范围。

2

GB／T18898．2—2008

4．7

输出光功率范围outputpowerrange

当EDFA的输入信号光功率在规定的输入功率范围内、使其满足性能规范要求时。EDFA输出信

号功率所在的光功率范围。

4．8

reflectance

输入光反射inputoptical

在标称工作条件和工作波长情况下，从输入端口被EDFA反射的入射光功率与总入射光功率之

比，以dB表示。

注：用给定的输人信号光功率进行测量．

4。9

reflectance

输出光反射outputoptical

在标称工作条件和工作波长情况下，从输出端口被EDFA反射的人射光功率与总入射光功率之

比，以dB表示。

注；用给定的输人信号光功率进行测量。

4．10

噪声系数noise

figure；NF

受限于散弹噪声通过EDFA传输引起的具有特定量子效率光检测器输出端信噪比(SNR)的减少

量，即输入端SNR与输出端SNR之比，以dB表示。

4．11

偏振相关增益polarizationdependentgain

在标称工作条件下，由于输入信号光偏振状态变化引起的EDFA小信号增益的最大变化量，以dB

表示。

4．12

mode

dispersion

偏振模色散polarization

在标称波长范围内，由于通过EDFA所产生的任意偏振光之间最大群时延差．以ps表示。

4．{3

total

最大总输出功率maximumoutputpower

EDFA工作在绝对最大额定值时，在输出端口的最高光功率电平，以dBm表示。

4．14

at

输入端泵浦泄漏功率pumpleakageinput

从EDFA输人端口泄漏的泵浦光功率。

4．15

at

输出端泵浦泄漏功率pompleakageoutput

从EDFA输出端口泄漏的泵浦光功率。

4．16

ASElevel

前向ASE功率电平forwardpower

在标称工作条件下，从输出端输出的与ASE有关的特定波长带宽内的ASE噪声光功率。

注1：该参数对于PA或LA很重要，它主要取决于所用滤波器。

注2；应该说明规定ASE功率电平的工作条件(如增益和输人信号光功率等)。

4．17

ASElevel

反向ASE功率电平reversepower

在标称工作条件下，从输入端输出的与ASE有关的特定波长带宽内的ASE噪声光功率。

3

18898．2—2008

GB／T

4．18

reflectancetolerable

输入端最大光反射容限maximumatinput

在EDFA能满足其规范时，从其输入端口得到的最大反射。

注1：用给定的输入信号光功率进行铡量。

注2；噪声系数是对反射最敏感的参数。

4．19

reflectancetolerableat

输出端最大光反射窖跟maximumoutput

在EDFA能满足其规范时，从其输出端口得到的最大反射。

注：同4．18。

4．20

工作波长范围operatingwavelengthrange

一个工作波长^附近，从^。。至A～的规定范围，在此范围内，EDFA能在规定的光学特性下工作，

用nm表示。

4．21

reference

输入参考面inputplane

如图2所示，输人参考面在EDFA的输入端定义。来自发送机Tx。、Tx：……TK的n个信号，每个

分别具有单一波长A-、^。、……^。，由光复用器(0M)进行合波，每个信号分别具有单一功率P。P扩…·

Pi，输送到EDFA的输入端。

4．22

reference

输出参考面outputplane

如图2所示，输出参考面在EDFA的输出端定义。n个输入信号被EDFA放大后，每个分别具有

单一功率Po，、P

率谱密度P—n(^)。

EDFAI

I入参考面EDFA输出参焉面

＼／。

J

I．．．．．．．．．．．一

l

J

OM
