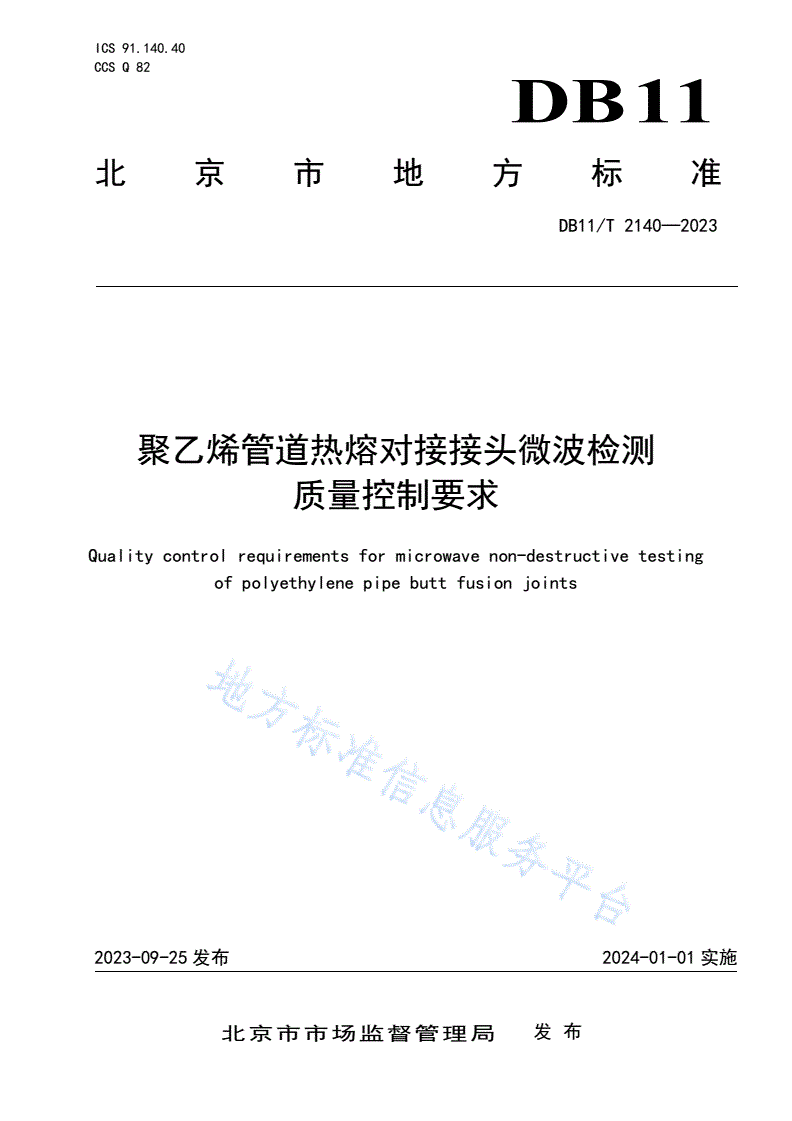

DB11/T 2140-2023 聚乙烯管道热熔对接接头微波检测质量控制要求

ICS91.140.40

CCSQ82

DB11

北京市地方标准

DB11/T2140—2023

聚乙烯管道热熔对接接头微波检测

质量控制要求

Qualitycontrolrequirementsformicrowavenon-destructivetesting

ofpolyethylenepipebuttfusionjoints

2023-09-25发布2024-01-01实施

北京市市场监督管理局发布

DB11/T2140—2023

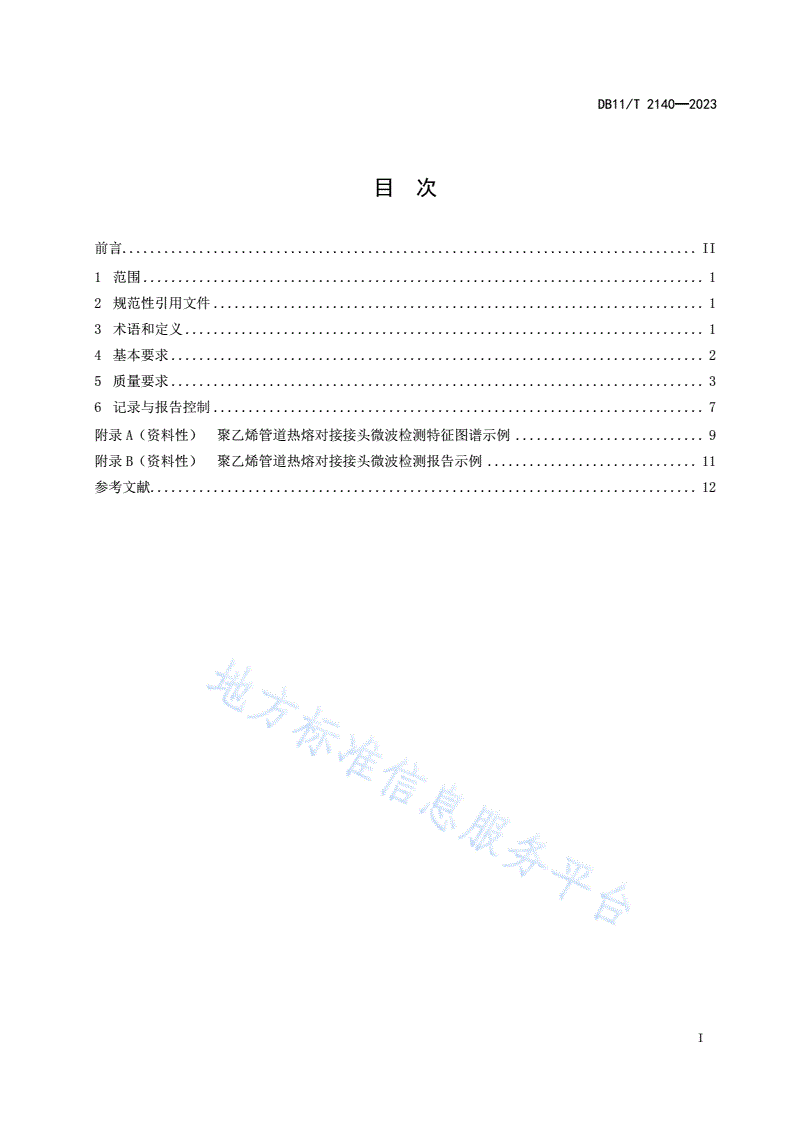

目次

前言..................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本要求............................................................................2

5质量要求............................................................................3

6记录与报告控制......................................................................7

附录A（资料性）聚乙烯管道热熔对接接头微波检测特征图谱示例...........................9

附录B（资料性）聚乙烯管道热熔对接接头微波检测报告示例..............................11

参考文献..............................................................................12

I

DB11/T2140—2023

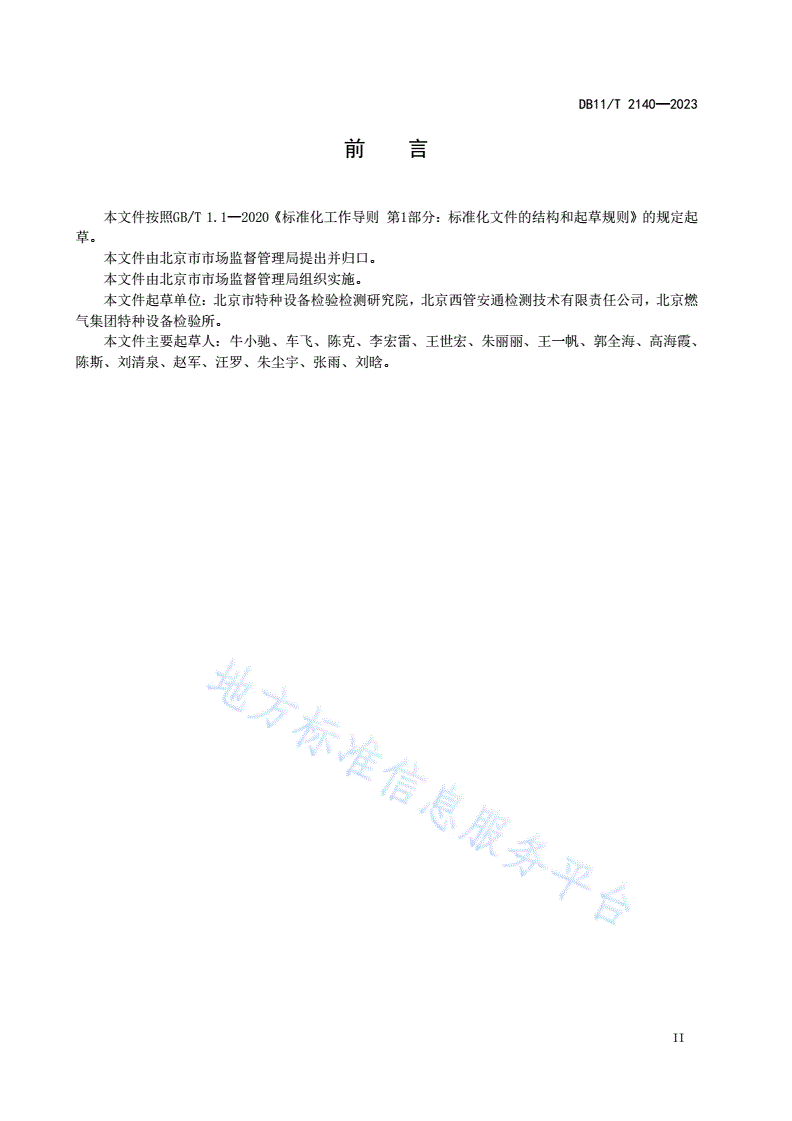

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由北京市市场监督管理局提出并归口。

本文件由北京市市场监督管理局组织实施。

本文件起草单位：北京市特种设备检验检测研究院，北京西管安通检测技术有限责任公司，北京燃

气集团特种设备检验所。

本文件主要起草人：牛小驰、车飞、陈克、李宏雷、王世宏、朱丽丽、王一帆、郭全海、高海霞、

陈斯、刘清泉、赵军、汪罗、朱尘宇、张雨、刘晗。

II

DB11/T2140—2023

聚乙烯管道热熔对接接头微波检测质量控制要求

1范围

本文件规定了聚乙烯管道热熔对接接头微波检测的基本要求、质量要求、记录和报告控制。

本文件适用于公称外径为90mm～630mm的在制及在役聚乙烯管道热熔对接接头。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T15558.1燃气用埋地聚乙烯(PE)管道系统第1部分：管材

GB/T15558.2燃气用埋地聚乙烯(PE)管道系统第2部分：管件

CJJ63—2018聚乙烯燃气管道工程技术标准

TSGD2002—2006燃气用聚乙烯管道焊接技术规则

3术语和定义

GB/T15558.1、GB/T15558.2界定的以及下列术语和定义适用于本文件。

3.1

聚乙烯管道热熔对接接头polyethylenepipebuttfusionjoint

在焊接程序合格的条件下，将两个聚乙烯管道或管道与配件的端口对齐固定在加热板上，使端口适

当熔合后结合在一起，然后在适当保压条件下冷却形成的接头。

3.2

微波检测microwavenon-destructivetesting

利用微波可以穿透介电材料（非金属材料）的特性，采用微波频率扫描被检部件，通过采集和分析

材料内部缺陷处的介电特征值，以此识别被检部件中缺陷的无损检测方法。

3.3

微波传感器microwavetransducer

微波探头

由波导和微波天线组成，在微波频率范围（300MHz-300GHz）内产生电磁场的电子设备，利用微

波的反射特性来测量材料的介电特征值。

3.4

提离高度standoffdistance

微波传感器与被检部件之间的距离，可调整该距离以满足不同检测需求。

1

DB11/T2140—2023

3.5

增益值gain

微波传感器输出信号被放大的幅值量。

3.6

零偏值null

微波传感器输出信号偏移的幅值量。

3.7

介电特征值dielectriccharacteristicvalue

G

表征熔接质量，体现介电材料微观属性的综合参数。

注：介电特征值越低，焊缝抗拉强度越高。

3.8

冷焊缺陷coldfusionflaws

由于聚乙烯管道热熔对接接头焊缝熔接界面未形成聚乙烯高
