DB36/T 1472-2021 公路精表处设计、施工及验收规程

ICS93.080.20

R18

DB36

江西省地方标准

DB36/T1472—2021

公路精表处设计、施工及验收规程

Rulesfordesign，constructionandacceptanceoffinesurfacingofhighway

2021-09-03发布2022-03-01实施

江西省市场监督管理局发布

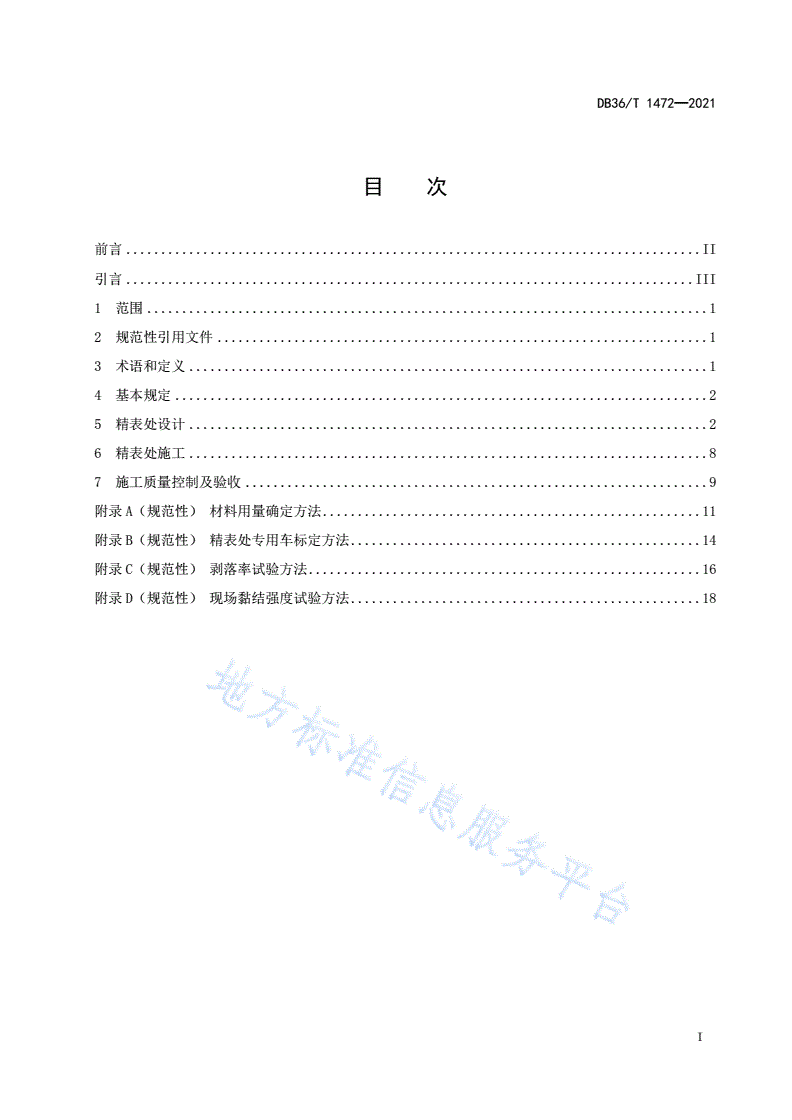

DB36/T1472—2021

目次

前言..................................................................................II

引言.................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................2

5精表处设计..........................................................................2

6精表处施工..........................................................................8

7施工质量控制及验收..................................................................9

附录A（规范性）材料用量确定方法......................................................11

附录B（规范性）精表处专用车标定方法..................................................14

附录C（规范性）剥落率试验方法........................................................16

附录D（规范性）现场黏结强度试验方法..................................................18

I

DB36/T1472—2021

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江西省交通运输厅提出并归口。

本文件主要起草单位：江西交通职业技术学院、南方高科工程技术有限公司、重庆诚邦路面材料有

限公司、交通运输部科学研究院、昆明理工大学、江西省交通建设工程质量监督管理局、景德镇市交通

工程质量监督站、抚州市道路交通运输行政执法支队、南昌市交通运输局、江西交苑公路工程试验检测

中心。

本文件主要起草人员：温永华、孙斌、邓超、李仙仙、刘帮银、吴祥燕、郁江雷、王新武、郑贵华、

林波、乐高强、黄攀宇、莫海云、涂昳颖、裴丽娜、宋喻、刘令令、谢德龙、罗代松、田苗苗、李亚非、

潘鹏、彭志云、胡胜荣。

II

DB36/T1472—2021

引言

精表处经过多年的研究和实践，在抗滑、耐久、舒适等方面有较好效果，已在江西、重庆等20余

省市进行了成功应用，是目前道路预防养护最有效的道路产品之一。

本文件结合江西的气候地理特点及精表处在江西的工程应用情况，总结借鉴国内其他省市相关标准

和编制组研究成果，经广泛征求意见后编写而成。

III

DB36/T1472—2021

公路精表处设计、施工及验收规程

1范围

本文件规定了公路精表处技术的术语和定义、基本规定、精表处设计、精表处施工、质量控制及验

收要求。

本文件适用于高速公路、一级公路、二级及以下公路沥青路面精表处预防养护工程及沥青路面抗滑

性能恢复、提升的设计、施工及验收。其他道路可参照执行。

本文件不适用于开级配沥青路面的预防养护。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2794胶黏剂黏度的测定单圆筒旋转黏度计法

GB/T5210色漆和清漆拉开法附着力试验

GB/T16777建筑防水涂料试验方法

GB/T27806环氧沥青防腐涂料

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGH30公路养护安全作业规程

JTG3450公路路基路面现场测试规程

JTG5142公路沥青路面养护技术规范

JTG5210公路技术状况评定标准

JT/T712路面防滑涂料

3术语和定义

下列术语和定义适用于本文件。

3.1

精表处Fine-surfacing

采用专用设备将胶结料、集料等以层铺方式同步洒（撒）布到原沥青路面，在碾压作用下快速成型

并开放交通的一种功能层。

3.2

1

DB36/T1472—2021

单层精表处SingleFine-surfacing

采用专用设备将底层胶结料、集料、表层胶结料以层铺方式洒（撒）布到原沥青路面，经碾压后养

护成型的功能层。

3.3

双层精表处DoubleFine-surfacing

采用专用设备将底层胶结料、下层集料、中层胶结料、上层集料、表层胶结料以层铺方式洒（撒）

布到原沥青路面，经碾压后养护成型的功能层。

3.4

环氧复合改性沥青Epoxyasphalt

由环氧复合改性剂、固化剂等与沥青经化学改性所得到的常温反应型胶结料。

3.5

改性乳化沥青Modifiedemulsifiedasphalt

由SBS、高粘改性剂、乳化剂、水制备而成的特种乳化沥青。

4基本规定

4.1精表处分为JBC-1E、JBC-2E、JBC-3E、JBC-1F、JBC-2F和JBC-3F六种型号。

4.2精表处型号应根据路面技术状况、道路等级、交通荷载进行选择。

4.3精表处技术的设计、施工和验收除应符合本文件外，还应符合国家、行业现行有关标准、规范的

要求以及国家环境和生态保护的相关规定。

5精表处设计

5.1材料

5.1.1一般规定

5.1.1.1精表处使用的材料必须检验合格后方可使用。

5.1.1.2所有材料应按相关要求进行包装和储存，防止污染。

5.1.2胶结料

5.1.2.1环氧复合改性沥青技术要求应符合表1的规定。

表1环氧复合改性沥青技术要求

试验项目单位技术要求试验方法

黏度（23℃）aPa·s≤3GB/T2794

固体含量b%≥80GB/T16777

2

DB36/T1472—2021

表1环氧复合改性沥青技术要求（续）

试验项目单位技术要求试验方法

黏结强度（23℃）cMPa≥1.0或内聚破坏GB/T5210

黏结强度（60℃）cMPa≥0.5或内聚破坏GB/T5210

凝胶时间（23℃）min≥10JT/T712

干燥时间（23℃）h≤12GB/T16777

耐水性（浸入蒸馏水中24h）-无龟裂、脱落现象

耐盐水性（浸入10%NaCl溶液中24h）-无龟裂、脱落现象

耐酸性（浸入10%HCl溶液中24h）-无龟裂、脱落现象GB/T27806

耐碱性（浸入10%NaOH溶液中24h）-无龟裂、脱落现象

冷热交替试验（5次循环）-无异常

注：工地检验无特别约定，只需检测固体含量、凝胶时间、干燥时间等项目。

a黏度检测时，应在规定的温度条件下，将环氧复合改性沥青各组分按比例混合，混合均匀后立即按GB/T2794规

定的方法检测混合液的黏度。

b固体含量测试中，培养皿直径为60mm。

c黏结强度检测时，应选择AC-10型沥青混合料车辙板，其构造深度不大于1.0mm。

5.1.2.2改性乳化沥青的技术要求应符合表2的规定。

表2改性乳化沥青技术要求

试验项目单位技术要求试验方法

破乳速度-快裂或中裂JTGE20T0658

离子电荷-阳离子（+）JTGE20T0653

筛上剩余量（1.18mm）%≤0.1JTGE20T0652

含量%≥60JTGE20T0651

针入度（100g，25℃，5s）0.1mm40～100JTGE20T0604

软化点℃≥60JTGE20T0606

蒸发残留物

延度（5℃）cm≥30JTGE20T0605

弹性恢复（25℃）%≥75JTGE20T0662

60℃动力黏度Pa·s≥4000JTGE20T0620

3

DB36/T1472—2021

表2改性乳化沥青技术要求（续）

试验项目单位技术要求试验方法

与矿料的粘附性（裹覆面积）-≥2/3JTGE20T0654

常温贮存稳定性，1d，不大于1

%JTGE20T0655

5d，不大于5

低温抗裂性（五次循环）-无裂纹JT/T712

注：工地检验无特别约定，只需检测筛上剩余量（1.18mm）、蒸发残留物含量等项目，有条件的工地可检测60℃动

力黏度。

5.1.3集料

5.1.3.1集料宜选用表面清洁、干燥、无风化、无杂质、富有棱角、质地坚硬的碱性或中性碎石。

5.1.3.2集料的技术要求应符合表3的规定。

表3集料技术要求

技术要求

试验项目单位试验方法

高速公路及一级公路其他等级公路

压碎值%≤18≤20JTGE42T0316

洛杉矶磨耗损失%
