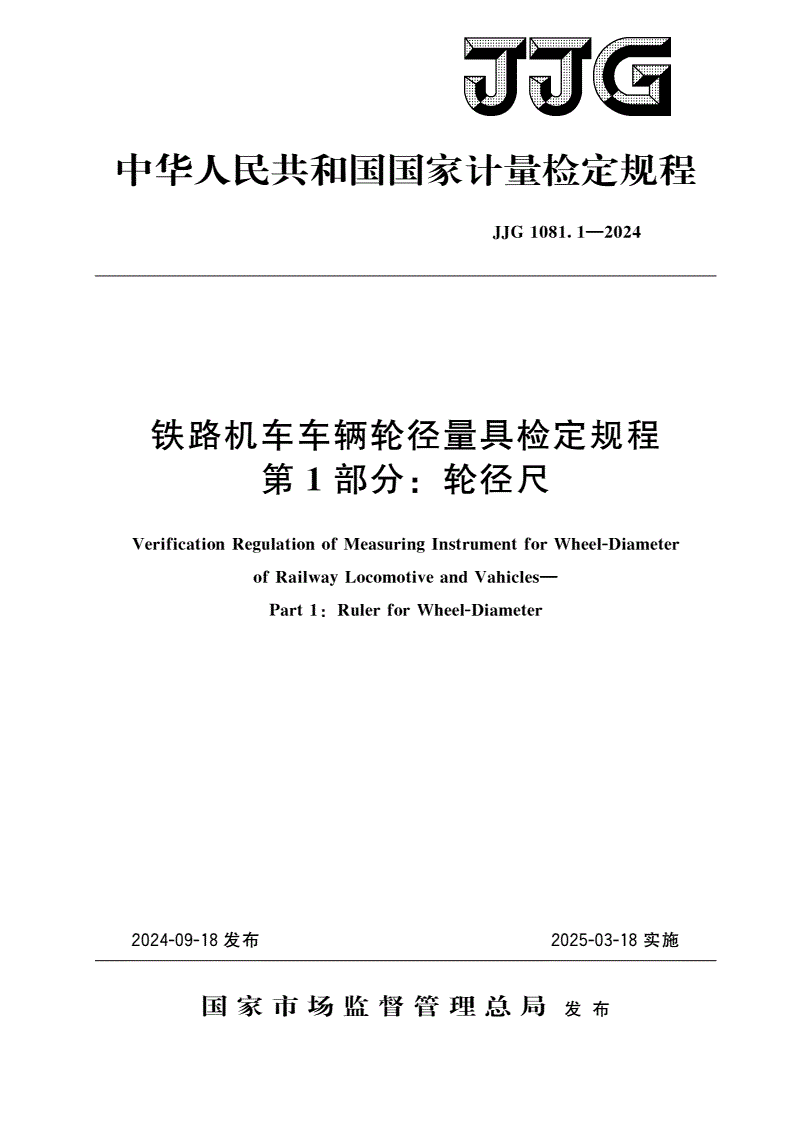

JJG 1081.1-2024 铁路机车车辆轮径量具检定规程 第1部分：轮径尺

中华人民共和国国家计量检定规程

JJG1081.1—2024

铁路机车车辆轮径量具检定规程

第1部分:轮径尺

VerificationRegulationofMeasuringInstrumentforWheel-Diameter

ofRailwayLocomotiveandVahicles—

Part1:RulerforWheel-Diameter

2024-09-18发布2025-03-18实施

国家市场监督管理总局发布

JJG1081.1—2024

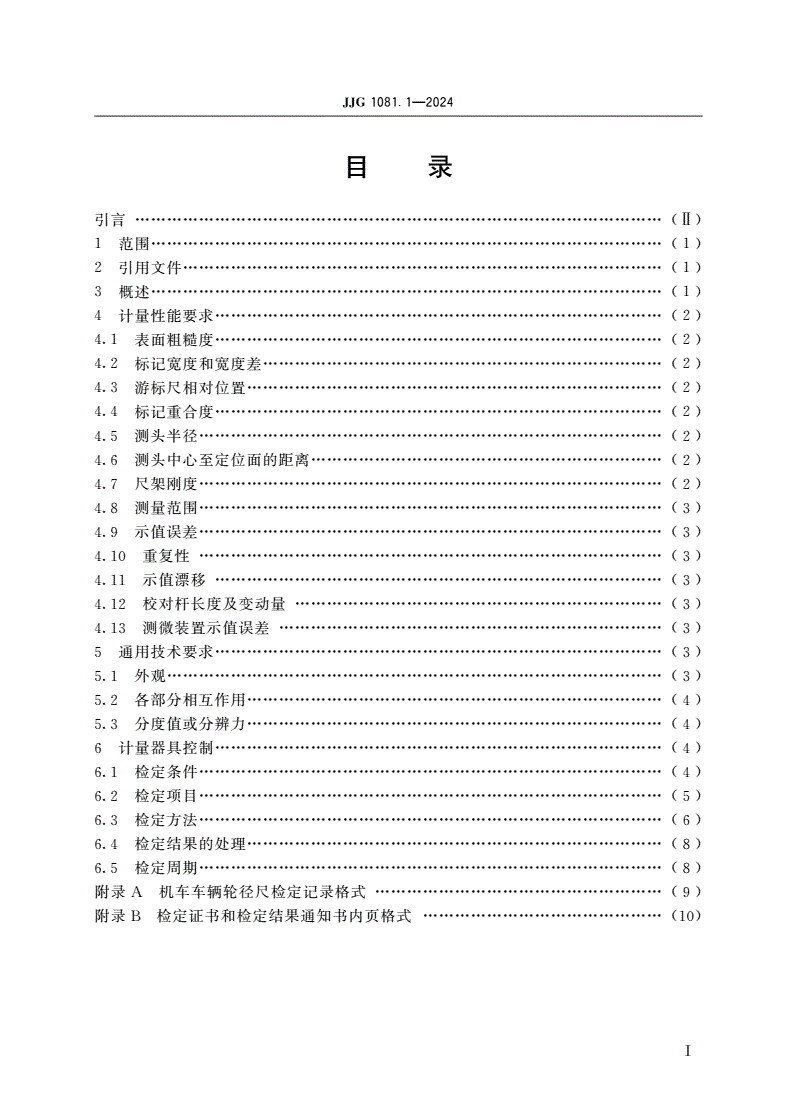

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

概述

3……………………(1)

计量性能要求

4…………(2)

表面粗糙度

4.1…………(2)

标记宽度和宽度差

4.2…………………(2)

游标尺相对位置

4.3……………………(2)

标记重合度

4.4…………(2)

测头半径

4.5……………(2)

测头中心至定位面的距离

4.6…………(2)

尺架刚度

4.7……………(2)

测量范围

4.8……………(3)

示值误差

4.9……………(3)

重复性

4.10……………(3)

示值漂移

4.11…………(3)

校对杆长度及变动量

4.12……………(3)

测微装置示值误差

4.13………………(3)

通用技术要求

5…………(3)

外观

5.1…………………(3)

各部分相互作用

5.2……………………(4)

分度值或分辨力

5.3……………………(4)

计量器具控制

6…………(4)

检定条件

6.1……………(4)

检定项目

6.2……………(5)

检定方法

6.3……………(6)

检定结果的处理

6.4……………………(8)

检定周期

6.5……………(8)

附录机车车辆轮径尺检定记录格式

A………………(9)

附录检定证书和检定结果通知书内页格式

B………(10)

Ⅰ

JJG1081.1—2024

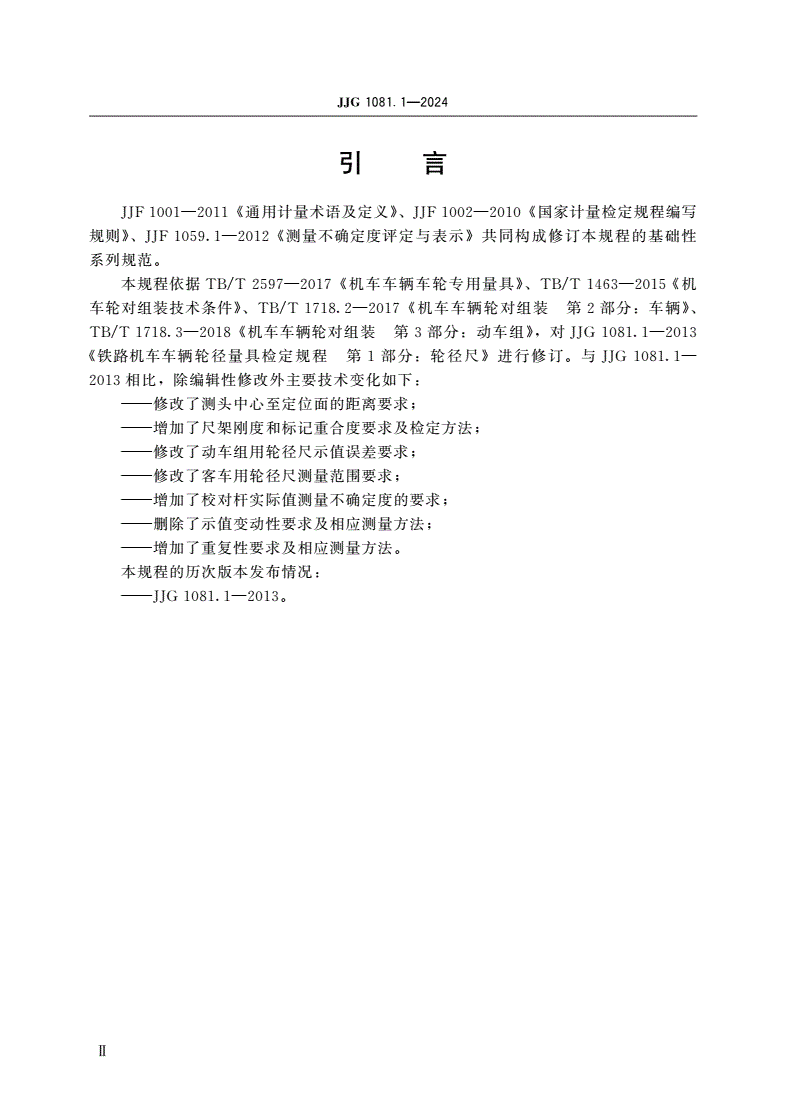

引言

通用计量术语及定义国家计量检定规程编写

JJF1001—2011《》、JJF1002—2010《

规则测量不确定度评定与表示共同构成修订本规程的基础性

》、JJF1059.1—2012《》

系列规范

。

本规程依据机车车辆车轮专用量具机

TB/T2597—2017《》、TB/T1463—2015《

车轮对组装技术条件机车车辆轮对组装第部分车辆

》、TB/T1718.2—2017《2:》、

机车车辆轮对组装第部分动车组对

TB/T1718.3—2018《3:》,JJG1081.1—2013

铁路机车车辆轮径量具检定规程第部分轮径尺进行修订与

《1:》。JJG1081.1—

相比除编辑性修改外主要技术变化如下

2013,:

修改了测头中心至定位面的距离要求

———;

增加了尺架刚度和标记重合度要求及检定方法

———;

修改了动车组用轮径尺示值误差要求

———;

修改了客车用轮径尺测量范围要求

———;

增加了校对杆实际值测量不确定度的要求

———;

删除了示值变动性要求及相应测量方法

———;

增加了重复性要求及相应测量方法

———。

本规程的历次版本发布情况

:

———JJG1081.1—2013。

Ⅱ

JJG1081.1—2024

铁路机车车辆轮径量具检定规程

第1部分:轮径尺

1范围

本规程适用于铁路机车车辆轮径尺的首次检定后续检定和使用中检查

、。

2引用文件

本规程引用下列文件

:

千分尺检定规程

JJG21

凡是注日期的引用文件仅注日期的版本适用于本规程凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规程

,()。

3概述

铁路机车车辆轮径尺以下简称轮径尺用于机车车辆动车组和地铁列车车轮

()、、

直径和直径差的测量其读数端主尺读数装置可分为游标式和数显式测微装置可分为

,,

机械测微装置和数显测微装置由游标式主尺读数装置和机械测微装置组成的轮径尺结

。

构示意图见图由数显式主尺读数装置和数显测微装置组成的轮径尺结构示意图见

1,

图轮径尺也可采用游标式主尺读数装置和数显测微装置的组合或数显式主尺读数装

2。

置和机械测微装置的组合

。

图标尺式轮径尺结构示意图

1

测头定位板固定端尺框固定端游标固定端主尺尺架

1—;2—;3—;4—;5—;6—;

读数端主尺读数端游标读数端尺框测微装置校对杆

7—;8—;9—;10—;11—

1

JJG1081.1—2024

图数显式轮径尺结构示意图

2

测头定位板固定端尺框固定端游标固定端主尺尺架

1—;2—;3—;4—;5—;6—;

读数端主尺数显式主尺读数装置读数端尺框数显测微装置校对杆

7—;8—;9—;10—;11—

4计量性能要求

表面粗糙度

4.1

测量面和定位面的表面粗糙度Ra首次检定应不大于后续检定应不大于

0.8μm,

校对杆端面的表面粗糙度Ra首次检定应不大于后续检定应不大于

1.6μm。0.4μm,

0.8μm。

标记宽度和宽度差

4.2

主尺及其游标尺的标记宽度应不超过标记宽度差应不大于

(0.08~0.18)mm,

0.05mm。

游标尺相对位置

4.3

游标尺标记面棱边至主尺标记面的距离应不大于

0.3mm。

标记重合度

4.4

当游标上的零标记与主尺标记重合时游标上的尾标记与主尺标记应重

“”,“”

合重合度应不大于

,0.01mm。

测头半径

4.5

测头顶部为球形球形半径应不超过

,(3.8~4.0)mm。

测头中心至定位面的距离

4.6

测头中心至定位面的距离首次检定应不超过后续检定应不

:(70.0~70.2)mm,

超过

(70.0~70.4)mm。

尺架刚度

4.7

尺架在的作用力下车辆动
