DB14/T 2313-2021 高速公路机电系统维护维修预算编制办法及定额

ICS93.080.30

CCSP65

14

山西省地方标准

DB14/T2313—2021

高速公路机电系统维护维修预算编制办法

及定额

2021-08-16发布2021-11-16实施

山西省市场监督管理局发布

DB14/T2313—2021

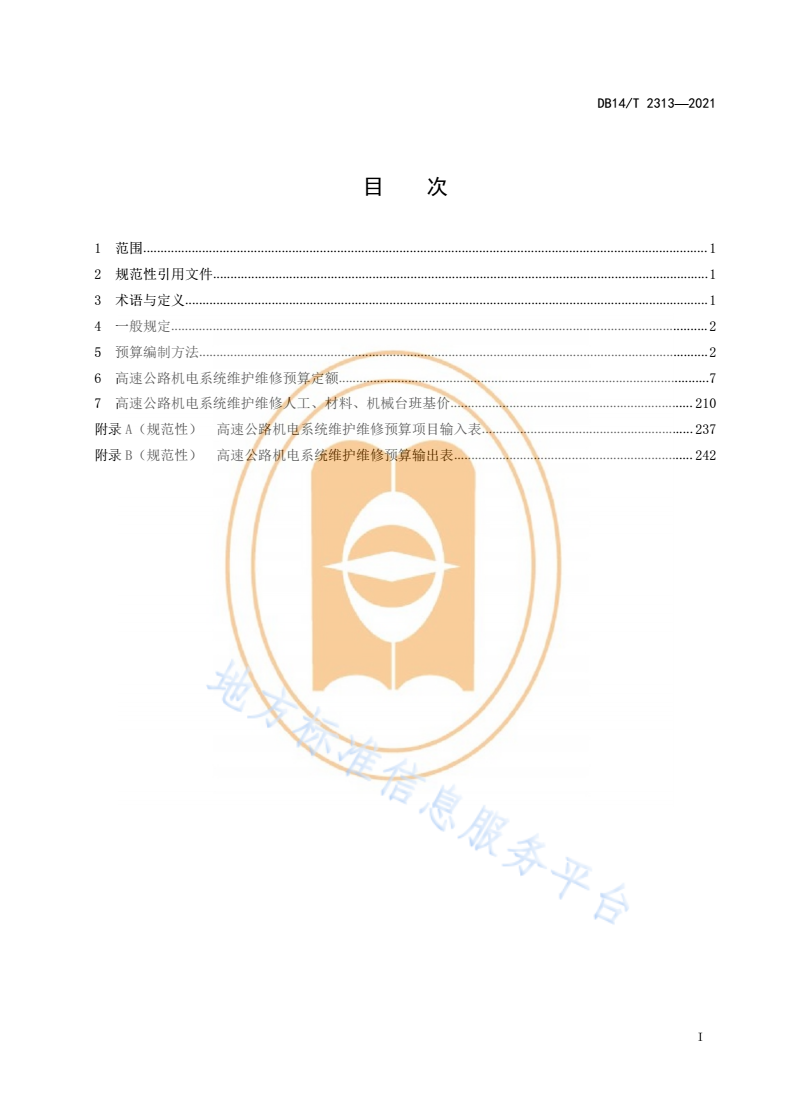

目  次

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语与定义.......................................................................................................................................................1

4一般规定...........................................................................................................................................................2

5预算编制方法...................................................................................................................................................2

6高速公路机电系统维护维修预算定额...........................................................................................................7

7高速公路机电系统维护维修人工、材料、机械台班基价......................................................................210

附录A（规范性）高速公路机电系统维护维修预算项目输入表.............................................................237

附录B（规范性）高速公路机电系统维护维修预算输出表.....................................................................242

I

DB14/T2313—2021

前  言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由山西省交通运输厅提出并监督实施。

本文件由山西省交通运输标准化技术委员会（SXS/TC37）归口。

本文件起草单位:山西路桥建设集团有限公司、山西路桥集团交通机电工程有限公司。

本文件主要起草人：李娜、夏静萍、李贵龙、张亚军、马云静、王振华、郭治艺、郭子强、林志强、

王郑敏、曹志杰、武通慧、陈建文、孙小明、卫香娟、王宝玺、孙化文、吴亮、李宇龙、殷向敏。

II

DB14/T2313—2021

高速公路机电系统维护维修预算编制办法及定额

1范围

本文件提供了范围、规范性引用文件、术语与定义、一般规定、预算编制办法、高速公路机电维护

工程预算定额、高速公路机电维护工程人工、材料、机械台班基价。

本文件适用于山西省高速公路机电系统维护维修工程，包括监控系统、通信系统、收费系统、供配

电系统、照明系统、通风系统和消防系统的维护维修工程，其他等级公路机电系统维护维修工程可参照

执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件中必不可少的条款。其中，注日期的引用文

件，仅该日期的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTG3830公路工程建设项目概算预算编制办法

JTG5610公路养护预算编制导则

JTG/T3832公路工程预算定额

JTG/T3833公路工程机械台班费用定额

JTG/TM72-01公路隧道养护工程预算定额

《山西省高速公路养护工程预算编制办法》晋交建管发〔2017〕216号

《公路工程建设项目估算概算预算编制补充规定（试行）》晋交建管发〔2019〕282号

3术语和定义

JTG3830界定的以及下列术语和定义适用于本文件。

3.1

机电系统

发挥高速公路运营管理功能的主要辅助设施，由监控、通信、收费、供配电、照明、通风和消防等

子系统组成。

3.2

机电系统维护

对已投入运行的机电设备进行维护工作，以保证高速公路机电设施安全稳定运行。

3.2.1

维护

1

DB14/T2313—2021

指为防止设备性能劣化或降低设备失效的概率，按事先规定的计划或相应技术条件的规定进行的技

术活动。

3.2.2

维修

指为保持、恢复以及提升设备技术状态进行的技术活动，主要包括设备劣化或发生故障后恢复其功

能而进行的修理以及提升设备技术状态进行的技术活动。

3.3

维护费用定额

指机电维护工作人员每班维护设备所耗用的费用标准。

3.3.1

超高维护维修增加费

超高维护维修增加费系指高空进行维护作业时所采取的措施发生的费用及工效降低所增加的费用。

3.3.2

维护用水、电、气费

维护用水、电、气费系指维护作业实施过程中使用水、电、气所发生的费用。

3.3.3

维护辅助费

维护辅助费包括生产工具用具使用费、检验试验费和维护工作复测、场地清理等费用。

4一般规定

4.1本文件可作为高速公路机电系统设备维护维修预算和结算审定时的依据。

4.2本文件中未涉及的维护维修项目，可参考类似项目执行。

4.3编制高速公路机电设备维护维修预算时，应根据此标准规定的各项目的人工、材料、机械台班消

耗量，按维护维修工作所在地的人工费工日单价、材料预算单价和机械台班单价计算出各个项目的工、

料、机费用，并按本办法的规定计算各个费用。

5预算编制方法

5.1预算编制依据

依据以下内容：

a)国家、交通运输部、山西省交通运输厅发布的有关法律、法规、规章、规程等；

b)山西省颁布的相关地方标准、管理办法、规章制度等；

c)山西省交通主管部门发布的各类计价依据；

2

DB14/T2313—2021

d)批准的维护维修计划或实施方案等有关资料；

e)所在地的人工、材料、机械及设备预算价格等；

f)所在地的自然、技术、经济条件等资料；

g)有关合同、协议等；

h)其他有关资料。

5.2预算文件

5.2.1文件组成

应由封面及目录、预算编制说明及全部预算计算表格组成。

5.2.2封面及目录

预算文件的封面应有维护维修项目名称、编制单位、编制、复核人员姓名并加盖资格印章，编制日

期及第几册共几册内容。

目录应该按预算的表号顺序编排。

5.2.3预算编制说明

预算编制完成后，应写出编制说明，宜包含下列内容：

a）项目概况：项目名称、项目所在地、管理单位、技术等级等；

b）采用的定额、费用标准、人工、材料、机械台班单价的依据和来源，补充定额及编制依据的详

细说明；

c）与预算有关的委托书、协议书、会议纪要的主要内容；

d）总预算金额、人工、材料、机械总需要量情况，以及编制中存在的问题；

e）其他与预算有关但不能在表格中反映的事项。

5.2.4预算表格

材料设备、施工机械台班单价及各项费用的计算均应通过规定的统一表格表述，表格样式应符合本

办法附录B的规定。预算表格包括：

a)高速公路机电系统维护维修预算汇总表；

b)高速公路机电系统设备维护维修预算表；

c)高速公路机电系统设备分级维护维修预算表；

d)高速公路机电系统子系统维护维修预算表；

e)高速公路机电系统维护维修预算费率表；

f)高速公路机电系统维护维修预算人工单价表；

g)高速公路机电系统维护维修预算机械材料、仪器仪表单价表。

5.3预算项目

预算项目应按项目表的序列及内容编制，如实际出现的费用与项目表的内容不完全符合，系统和子

系统序号保持不变，设备可随需要增减，并按顺序依次排列，详见附录A。

各种表格的计算顺序和相互关系见图1。

3

DB14/T2313—2021

图1各种表格的计算顺序和相互关系

5.4预算费用组成

预算费用的组成见表1。

4

DB14/T2313—2021

表1高速公路机电设备维护维修预算费用组成

人工费

直接费材料费

施工机械使用费

冬季维护增加费

雨季维护增加费

直接费行车干扰维护工作增加费

超高维护增加费

措施费

维护用水、电、气费

特殊工种培训费

临时设施费

维护辅助费

维护维修费用预维护维修预算基基本费用

算础费用主副食运输补贴

企业管理费职工探亲路费

职工取暖补贴

财务费用

间接费

养老保险费

失业保险费

规费医疗保险费

工伤保险费

住房公积金

利润

税金

专项费用安全文明生产维护维修费

5.5各项费用的计算程序及计算方式

5

DB14/T2313—2021

按序计算。各项费用的计算方法见表2。

表2高速公路机电系统设备维护基础预算计算方法及其费率

费率名称说明及计算方法

人工费人工消耗量×人工基价

定额直接

材料费材料消耗量×材料基价

费

机械费机械消耗量×机械基价

人工费人工消耗量×人工单价

直接费材料费材料消耗量×材料单价

施工机械使用费机械消耗量×机械单价

冬季维护增加费定额直接费×冬季维护增加费费率

雨季维护增加费定额直接费×雨季维护增加费费率

行车干扰维护工作增加费定额直接费×行车干扰维护工作增加费费率

超高维护增加费定额直接费×超高维护增加费费率

措施费

维护用水、电、气费定额直接费×维护用水、电、气费费率

特殊工种培训费定额直接费×特殊工种培训费费率

临时设施费定额直接费×临时设施费费率

维护辅助费定额直接费×维护辅助费费率

养老保险费人工费×养老保险费费率

失业保险费人工费×失业保险费费率

规费医疗保险费人工费×医疗保险费费率

住房公积金人工费×住房公积金费率

工伤保险费人工费×工伤保险费费率

管理人员工资

办公费

差旅交通费

企固定资产使用费

基

业工具、用具使用费

本

管劳动保险费定额直接费×企业管理费基本费费率

费

理工会经费

费职工教育经费

财产保险费

税金

财务费

利润(定额直接费+措施费+企业管理费)×利润率

税金(直接费+措施费+规费+企业管理费+利润)×税率

专项费用安全文明生产维护维修费(直接费+措施费+规费+企业管理费+利润+税金)×税率

6

DB14/T2313—2021

6高速公路机电维护维修工程预算定额

总说明....................................................................................................................................................................................................................................................13

第一节监控系统....................................................................................................................................................................................................................................15

说明........................................................................................................................................................................................................................................................15

100-01-001线圈车辆检测器..................................................................................................................................................................................................................16

100-01-002视频车辆检测器..................................................................................................................................................................................................................17

100-01-003微波|超声车辆检测器........................................................................................................................................................................................................18

100-02-001温湿度监测器......................................................................................................................................................................................................................19

100-02-002雨量监测器..........................................................................................................................................................................................................................20

100-02-003能见度监测器......................................................................................................................................................................................................................21

100-02-004路面检测器..........................................................................................................................................................................................................................22

100-03-001门架式可变信息情报板......................................................................................................................................................................................................23

100-03-002悬臂式可变信息情报板......................................................................................................................................................................................................24

100-03-003T型可变信息情报板...........................................................................................................................................................................................................25

100-03-004收费站可变信息情报板......................................................................................................................................................................................................26

100-03-005数据光端机..........................................................................................................................................................................................................................27

100-04-001球形摄像机..........................................................................................................................................................................................................................28

100-04-002枪型摄像机..........................................................................................................................................................................................................................29

100-04-003一体化球型摄像机..............................................................................................................................................................................................................30

100-04-004一体化枪型摄像机..............................................................................................................................................................................................................31

100-04-005视频编码器..........................................................................................................................................................................................................................32

100-04-006视频解码器..........................................................................................................................................................................................................................33

100-04-007字符叠加器..........................................................................................................................................................................................................................34

100-04-008视频光端机..........................................................................................................................................................................................................................35

100-04-009视频分配器..........................................................................................................................................................................................................................36

100-04-010监视器..................................................................................................................................................................................................................................37

100-04-011电视墙架..............................................................................................................................................................................................................................38

100-04-012视频矩阵主机......................................................................................................................................................................................................................39

100-04-013矩阵控制键盘......................................................................................................................................................................................................................40

100-04-014协议转换器..........................................................................................................................................................................................................................41

100-04-015硬盘录像机..........................................................................................................................................................................................................................42

100-04-016画面分割器..........................................................................................................................................................................................................................43

100-04-017音频转换器..........................................................................................................................................................................................................................44

100-04-018音频分配器..........................................................................................................................................................................................................................45

7

DB14/T2313—2021

100-04-019报警主机..............................................................................................................................................................................................................................46

100-04-020显示器..................................................................................................................................................................................................................................47

100-04-021工作站..................................................................................................................................................................................................................................48

100-04-022空调......................................................................................................................................................................................................................................49

100-04-023亭内拾音器..........................................................................................................................................................................................................................50

100-04-024音频矩阵..............................................................................................................................................................................................................................51

100-04-025车道摄像机..........................................................................................................................................................................................................................52

100-04-026亭内摄像机......................................................................................................................
