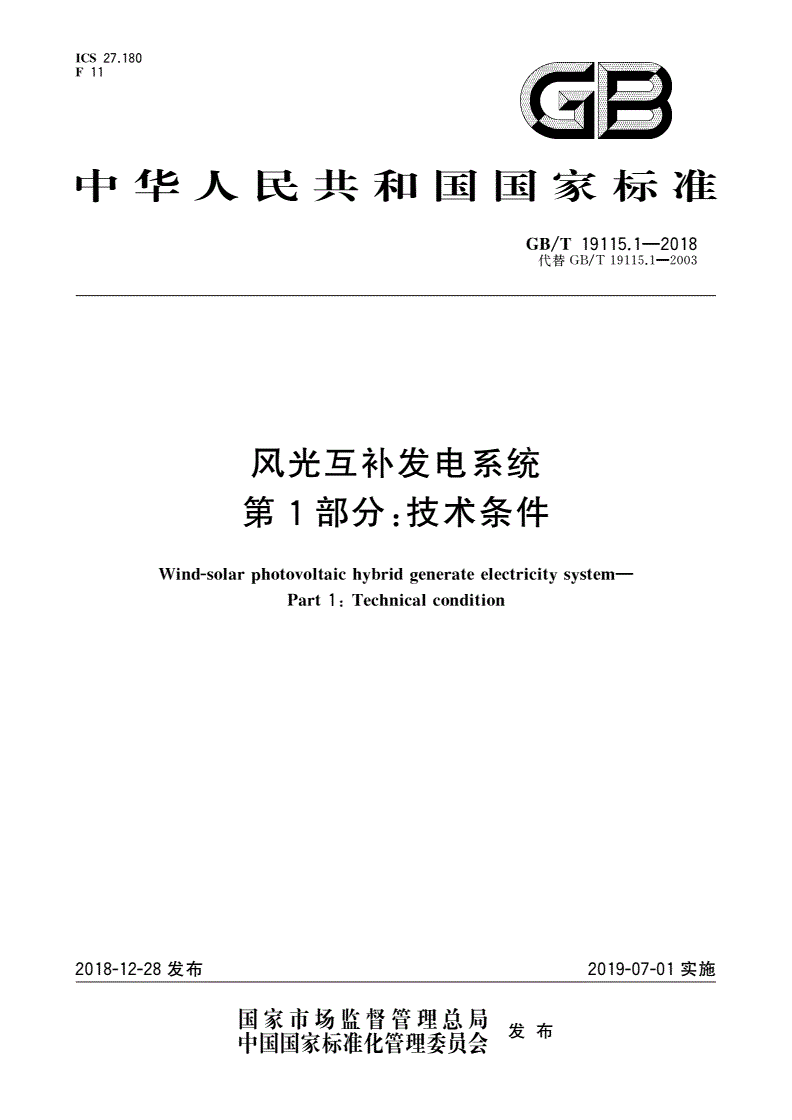

GB/T 19115.1-2018 风光互补发电系统 第1部分：技术条件

ICS27.180

F11

国

中华人民共和国国家标准

G吕／T19115.1-2018

代替GB/T19115.1-2003

风光互补发电系统

第1部分：技术条件

Wind-solarphotovoltaichybridgenerateelectricitysystem-

Part1:Technicalcondition

2018-12-28发布2019-07-01实施

国家市场监督管理总局峪非

中国国家标准化管理委员会0(..'I(J

GB/T19115.1-2018

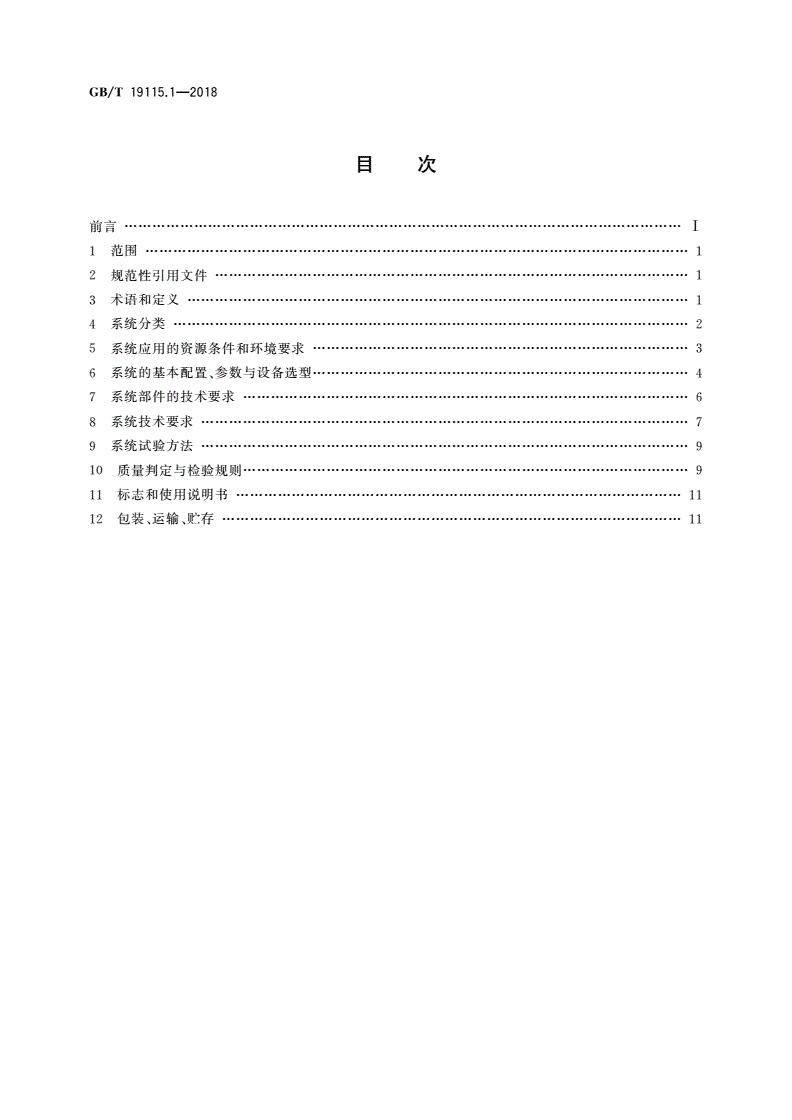

目次

I

1范围－

2规范性引用文件…

3术语和定义·

4系统分类…·

5系统应用的资源条件和环境要求·

6系统的基本配置、参数与设备选型………………………4

7系统部件的技术要求·

8系统技术要求…·

9系统试验方法－

10质量判定与检验规则…

11标志和使用说明书……………………11

12包装、运输、贮存·

GB/T19115.1-2018

d)过负荷保护；

c)系统应有有效防止风力发电机组空载电压冲击措施，保证在出现最大空载电压时，系统内所有

电器设备包括系统外部的用电设备均能得到有效保护。

8.2.3系统的显示器

8.2.3.1系统应具有下述显示功能：

a)风力发电机组充电显示；

b)光伏阵列充电显示；

c)蓄电池电压状态显示；

d)控制器、逆变器工作正常显示；

c)各种保护状态显示。

8.2.3.2系统显示可利用控制器、逆变器的显示器，也可独立设置。应在说明书中加以明确。

8.2.3.3｜东蓄电池电压状态应设置精度较高的电压表显示外，其余显示可使用各种显示器。

8.3系统的安全要求

系统的安全要求应满足GB/T29544的相关规定与要求。

8.4系统的安装要求

8.4.1凤力发电机组安装要求

系统中使用的风力发电机组的安装，应符合JB/T10395的要求。

8.4.2光伏方阵安装要求

8.4.2.1光伏方阵的安装位置应保证在日照所有时间内。

8.4.2.2在地面安装的光伏方阵与地面之间的最小间距应在1.2m以上，底部与基础应同定牢｜舌｜。

8.4.2.3犀顶安装光伏阵列需与犀顶材料之间的最小间距应不低于10cm。光伏阵列支架安装应与建

筑物的主体结构相连接。

8.4.2.4安装在屋顶上的光伏阵列应采取防雷措施。

8.4.3控制器、逆变器、蓄电池安装要求

8.4.3.1控制器、逆变器、蓄电池安装应符合相应电气设备安装规范或操作规程。

8.4.3.2控制器、逆变器安装在同一个配电柜中，应安放在室内通风地方旦有安全保证。

8.5系统的连接要求

8.5.1系统内各部件之间电路的连接应是牢同可靠，部件之间连接应避免捕头、桶座式互联。

8.5.2系统输出端与外电路的连接应当是同定连接，系统输归端应使用捅座连接。

8.5.3系统输出端与用户的外电路不应使用双向捕头连接。

8.5.4系统以外的永久性电路的安装，导线都应由导线管保护。

8.5.5系统连接处允许的额定电流应不低于电路允许的额定电流。

8.6电路连接规程

系统接线应按以下顺序进行：

a)控制器与逆变器连接；

8

GB/T19115.1-2018

b)控制器与蓄电池组连接；

c)光伏阵列与控制器光伏输入端连接；

d)风力发电机组将输出线与控制器风力发电充电输入端连接。

8.7试运行与交付使用

8.7.1安装现场应作以下检查：

a)系统布局合理，安装牢同可靠，符合安装规范；

b)各部件联接正确，牢间，应符合GB4706.1电器安全要求。

8.7.2去除光伏遮蔽物，放开风力发电机组刹车装置，系统各显示功能及逆变器、控制器上各种t作状

态显示灯或电压表、电流表均指示正常。

8.7.3开启逆变器，指示正常后，接通负载，开启照明灯、彩电和冰柜，各种电器工作正常。

8.7.4检验强制刹车性能。

8.7.5系统交付用户使用前应向用户提供使用说明。

8.8可靠性要求

8.8.1部件可靠性应符合同家或行业相应标准中的可靠性要求。

8.8.2系统首次故障前平均工作时间应大于l4QOh0

9系统试验方法

系统应按照GB/T19115.2-2018的规定进行试验。

10质量判定与检验规则

10.1出厂检验

10.1.1构成系统的所有部件、零件、配件、导线、接插件等均应Fl,制造商进行出厂检验，并提供出厂检

验合格证，组成系统后不需进行刷厂检验。

10.1.2控制／逆变器应视为两个部件，分别进行出厂检验。

10.2型式试验

如有下述情况之一时，应进行系统型式试验：

a)新的组合型号试制完成时；

b)年度定期抽检时；

c)批量生产达到一定数量时；

d)国家质量监督机构提出检测要求时；

e)批量定货的用户提出要求时。

10.3质量判定规则

10.3.1抽样依据

系统测试的抽样依据应按照GB/T2828.1的规定进行。

10.3.2检验项目及不合格分类

检验项目及不合格分类见表3。

9

GB/T19115.1-2018

表3检验项目及不合格分类

不合格类别

验J页目

序号检

八B

l八

风力发电机组

2八

)'t.伏组｛牛

3八

控制器

4

离网逆坐器（介控制递交一体机〉

5A

并网逆坐器（1号控制逆坐一体机）

6八

蓄电池

7八

系统配置合王理性判定

8系统输Ill频率稳定度B

9B

系统输Ill电压调整率

10B

系统输11\波型失真皮

11B

系统商标、铭牌

12系统文件资料B

过压保护与M示B

B

欠压保护与M示

B

过负荷保护与U示

13

系统保护功能
