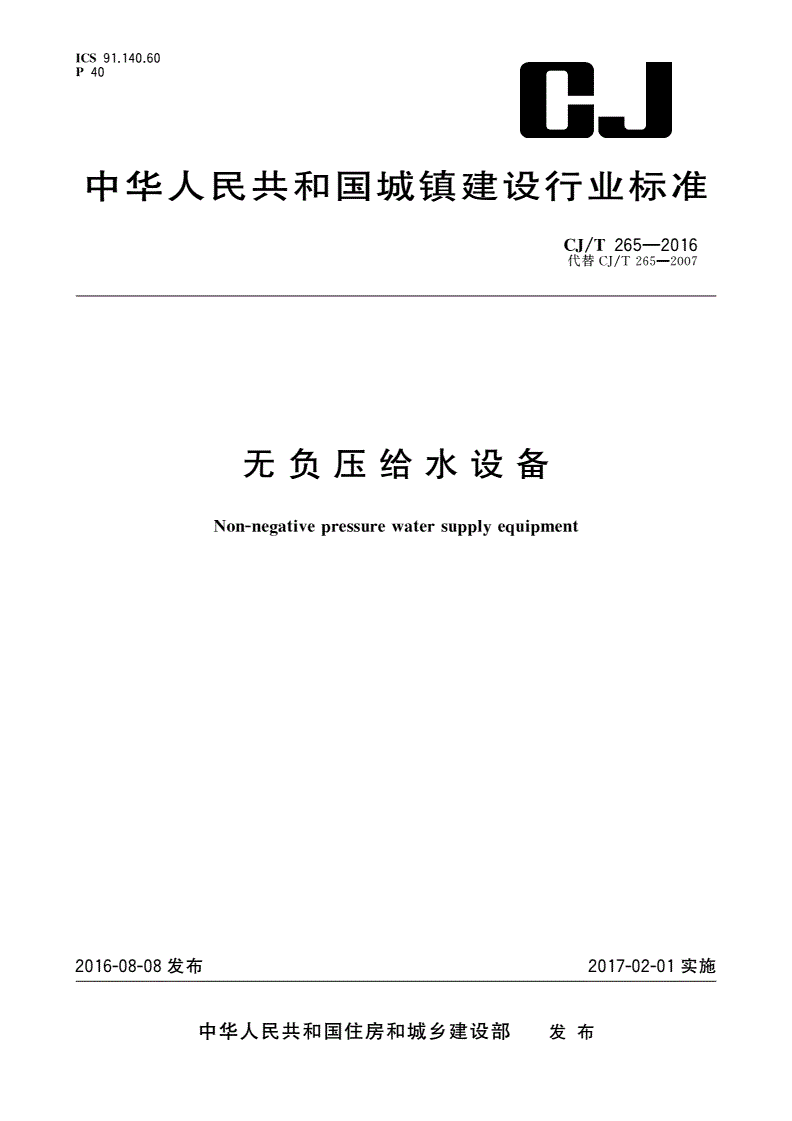

CJ/T 265-2016 无负压给水设备

ICS9114060

P40..

中华人民共和国城镇建设行业标准

CJ/T265—2016

代替

CJ/T265—2007

无负压给水设备

Non-negativepressurewatersupplyequipment

2016-08-08发布2017-02-01实施

中华人民共和国住房和城乡建设部发布

CJ/T265—2016

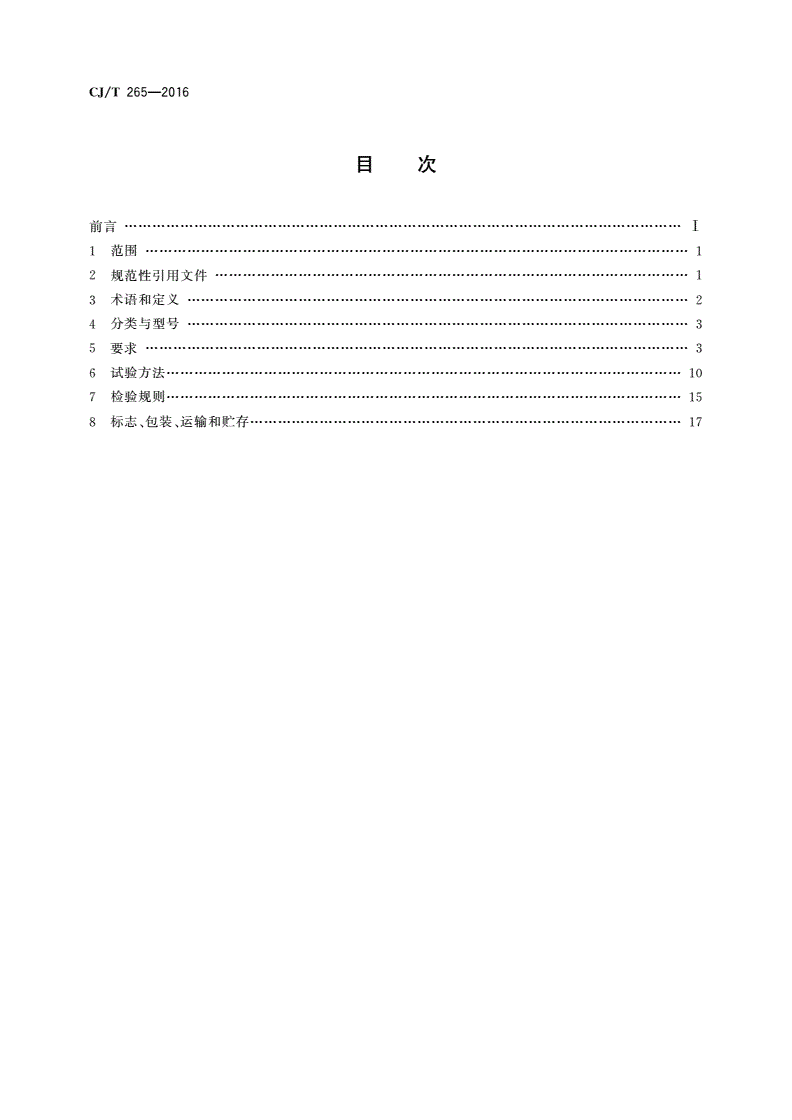

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

分类与型号

4………………3

要求

5………………………3

试验方法

6…………………10

检验规则

7…………………15

标志包装运输和贮存

8、、…………………17

CJ/T265—2016

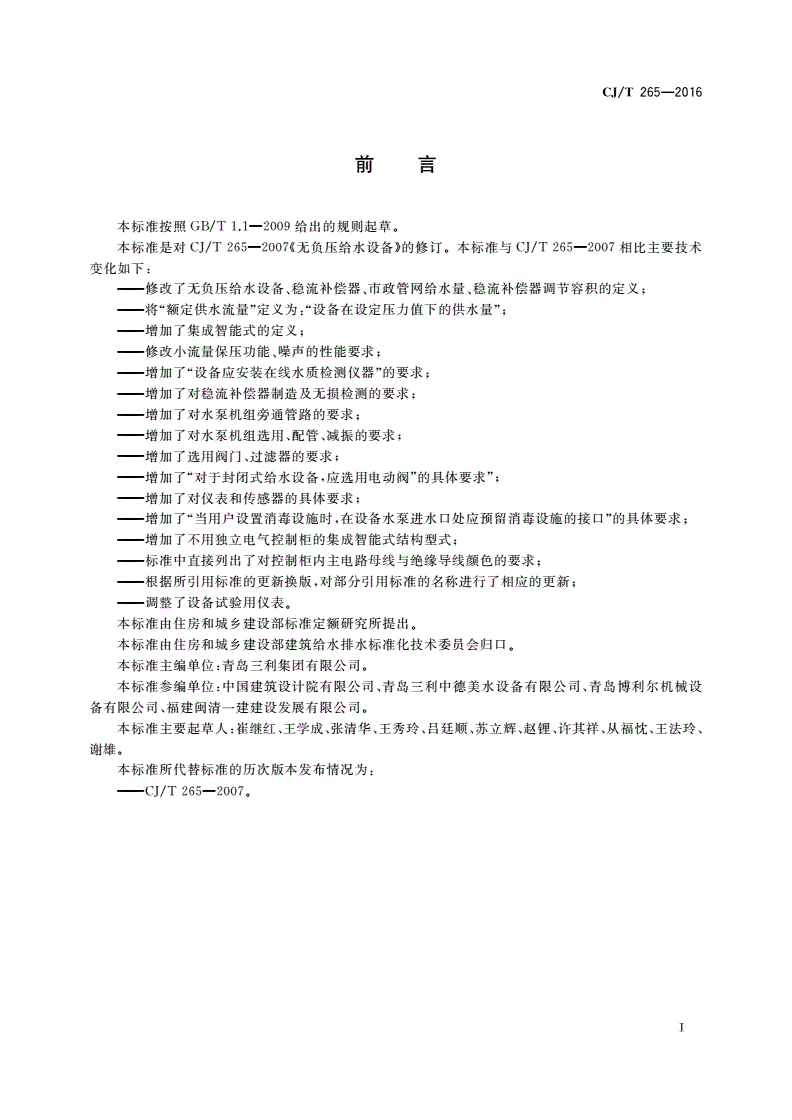

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准是对无负压给水设备的修订本标准与相比主要技术

CJ/T265—2007《》。CJ/T265—2007

变化如下

:

修改了无负压给水设备稳流补偿器市政管网给水量稳流补偿器调节容积的定义

———、、、;

将额定供水流量定义为设备在设定压力值下的供水量

———“”:“”;

增加了集成智能式的定义

———;

修改小流量保压功能噪声的性能要求

———、;

增加了设备应安装在线水质检测仪器的要求

———“”;

增加了对稳流补偿器制造及无损检测的要求

———;

增加了对水泵机组旁通管路的要求

———;

增加了对水泵机组选用配管减振的要求

———、、;

增加了选用阀门过滤器的要求

———、;

增加了对于封闭式给水设备应选用电动阀的具体要求

———“,””;

增加了对仪表和传感器的具体要求

———;

增加了当用户设置消毒设施时在设备水泵进水口处应预留消毒设施的接口的具体要求

———“,”;

增加了不用独立电气控制柜的集成智能式结构型式

———;

标准中直接列出了对控制柜内主电路母线与绝缘导线颜色的要求

———;

根据所引用标准的更新换版对部分引用标准的名称进行了相应的更新

———,;

调整了设备试验用仪表

———。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口

。

本标准主编单位青岛三利集团有限公司

:。

本标准参编单位中国建筑设计院有限公司青岛三利中德美水设备有限公司青岛博利尔机械设

:、、

备有限公司福建闽清一建建设发展有限公司

、。

本标准主要起草人崔继红王学成张清华王秀玲吕廷顺苏立辉赵锂许其祥从福忱王法玲

:、、、、、、、、、、

谢雄

。

本标准所代替标准的历次版本发布情况为

:

———CJ/T265—2007。

Ⅰ

CJ/T265—2016

无负压给水设备

1范围

本标准规定了无负压给水设备的术语和定义分类与型号要求试验方法检验规则和标志包装

、、、、、、

运输和贮存

。

本标准适用于生活和生产给水系统的无负压给水设备以下简称设备

()。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

压力容器第部分通用要求

GB150.11:

压力容器第部分材料

GB150.22:

压力容器第部分设计

GB150.33:

压力容器第部分制造检验和验收

GB150.44:、

包装储运图示标志

GB/T191

旋转电机定额和性能

GB755

不锈钢焊条

GB/T983

气焊焊条电弧焊气体保护焊和高能束焊的推荐坡口

GB/T985.1、、

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.12:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GB/T2423.32:Cab:

高度进制为的面板架和柜的基本尺寸系列

GB/T3047.120mm、

电子设备雷击试验方法

GB/T3482

电气控制设备

GB/T3797

外壳防护等级代码

GB4208(IP)

离心泵技术条件类

GB/T5657(Ⅲ)

板式平焊钢制管法兰

GB/T9119

钢制管法兰盖

GB/T9123

工业产品使用说明书总则

GB/T9969

法兰和对夹连接弹性密封蝶阀

GB/T12238

钢制对焊无缝管件

GB/T12459

标牌

GB/T13306

流体输送用不锈钢无缝钢管

GB/T14976

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

压力容器封头

GB/T25198

现场设备工业管道焊接工程施工规范

GB50236、

建筑给水排水及采暖工程施工质量验收规范

GB50242

双止回阀倒流防止器

CJ/T160

1

CJ/T265—2016

可曲挠橡胶接头

CJ/T208

微机控制变频调速给水设备

CJ/T352

容器支座第部分鞍式支座

JB/T4712.11

承压设备无损检测第部分射线检测

JB/T4730.2—20052

泵的噪声测量与评价方法

JB/T8098

对夹式止回阀

JB/T8937

焊接用不锈钢丝

YB/T5092

3术语和定义

下列术语和定义适用于本文件

。

31

.

无负压给水设备non-negativepressurewatersupplyequipment

直接串接到市政给水管网或其他有压管网上有效利用已有管网压力同时市政给水管网或其他

,,,

有压管网不产生负压稳定和调节流量的给水设备由水泵稳流补偿器真空抑制器控制柜控制仪

,。、、、、

表管道阀门等组成

、、。

32

.

稳流补偿器steadyflowcompensator

连接在市政给水管网或其他有压管网与水泵进水口之间能够补偿管网短时供水量不足并配合真

,,

空抑制器消除负压影响实现稳定和调节流量的密闭装置

,。

33

.

真空抑制器vacuumsuppresser

安装在稳流补偿器上通过信号检测系统微机处理系统和数显系统自动完成真空的检测处理控

,、、、

制执行数显反馈等功能抑制设备进水口产生负压的装置又称真空补偿器

、、,,。

34

.

市政管网最小给水量minwatersupplyofmunicipalnetwork

市政给水管网在最低给水压力时所通过的供水量

。

35

.

额定供水流量ratedwater-supplyflow

设备在设定压力值下的供水量

。

36

.

压力控制误差pressurecontrolerror

设备在正常运行状态下实测某点的工作压力与设定压力的偏差值

,。

37

.

稳流补偿器总容积volumeofsteadyflowcompensator

根据稳流补偿器的结构尺寸所计算得到的总容积

。

38

.

稳流补偿器最大调节容积largestadjustablevolumeofsteadyflowcompensator

稳流补偿器能够将储备水补充到用户供水系统中的最大容积也称稳流补偿器有效容积

,。

39

.

集成智能式integratedintelligent

高度集成智能采用变压变量方式实现无负压和各种供水功能并取消独立电气控制柜

,,。

2

CJ/T265—2016

4分类与型号

41分类

.

411按设备结构型式分为

..:

分体式

a);

整体式

b);

集成智能式

c)。

412按设备压力控制方式分为

..:

恒压给水

a);

变压给水

b)。

413按设备控制功能分为

..:

常规功能型

a);

远程监测监控功能型

b)、;

远程监测监控监视功能型

c)、、。

42型号

.

421型号表示

..

WWG(□)□—□—□

水泵台数包括备用泵

()

设备扬程

(m)

额定供水流量不包括备用泵3

(,m/h)

结构型式代号分体式通常省略整体式

:Ⅰ———();Ⅱ———;

集成智能式

Ⅲ———

无负压给水设备

422示例

..

示例1

:

无负压给水设备额定供水流量为3扬程为配用台水泵整体式结构其型号表示为

,20m/h,60m,2,,:WWG(Ⅱ)

20—60—2。

示例2

:

无负压给水设备额定供水流量为3扬程为配用台水泵分体式结构其型号表示为

,150m/h,80m,3,,:WWG150—

80—3。

5要求

51一般要求

.

511设备制造厂商应具备健全的质量管理体系

..。

512稳流补偿器及真空抑制器应全封闭使内部水不与大气相通应具备无负压给水设备功能应具

..,,

备流量调节和稳流功能

。

3

CJ/T265—2016

513设备的组成应符合图的规定

..1。

说明

:

稳流补偿器负压表止回阀

1———;6———;11———;

真空抑制器过滤器阀门

2———;7———;12———;

水泵倒流防止器可选超压保护装置

3———;8———();13———;

控制柜清洗排污阀旁通管

4———;9———;14———;

压力传感器小流量保压管小型泵可选

5———;10———;15———()。

图1设备组成

514设备表面应平整外观不应有磕碰划伤局部变形等缺陷喷塑和喷漆部位不应有脱落剥离

..,、、,、、

起泡流痕等缺陷不锈钢设备焊缝应均匀牢固不应有气孔夹渣裂纹或烧穿等缺陷且焊接应符合

、。、,、、,

及的规定

GB/T985.1、GB/T983、GB50236YB/T5092。

515设备及其管道的布置应做到合理布置检修方便便于操作和观测且阻力损失小当设备选用

..、、,。

集成智能式时设备不宜再配置稳流补偿器及真空抑制器

,。

516设备应保证对水质无二次污染且应符合的规定不锈钢设备过流部件材质化学

..,GB/T17219。

成分不应低于奥氏体不锈钢的规定

06Cr19Ni10(S30408)。

517不锈钢设备表面应做镜面或亚光酸洗钝化处理

..。

518不锈钢设备螺栓垫圈及螺母应与被紧固件材质相同

..、。

52环境条件

.

设备在下列环境条件下应能连续可靠工作

:

环境温度

a):5℃~40℃;

空气相对湿度无结露

b):<90%(20℃),;

振动最大振动加速度不应超过2振动频率

c):5m/s,10Hz~150Hz;

倾斜角度

d):<5°;

电源电压

e):380V(1±10%);

电源频率

f):50Hz±2Hz;

设备运行地点应无导电或爆炸性尘埃无腐蚀金属或破坏绝缘的气体或蒸汽

g)、;

4

CJ/T265—2016

有特殊环境条件要求时可与设备制造厂商协商

h),。

53性能要求

.

531无负压功能

..

设备应具有对市政给水管网或其他有压管网不产生负压功能

。

532全封闭稳流补偿功能

..

设备与水接触的部分应全封闭无污染短时用水量大于市政管网给水量时稳流补偿器储备水应及

,,

时补充

。

533设备供水能力

..

额定状态下设备配置的水泵单台的实测扬程和流量不应低于水泵额定值的且整机流量不

,95%,

应小于额定流量

。

534无水自动停机有水自动开机功能

..、

设备在市政管网压力低于允许压力时应自动停机保护并具有报警功能水压恢复后应自动启动

,;。

535小流量停泵保压功能

..

当用水量低于的设备额定供水流量时应能自动切换为小流量停泵保压工作状态必要时设备

1%。

可独立的设置小流量保压装置

。

注设备额定供水流量在3以上时可不受此条件限制

:200m/h,。

536小型泵自动启动功能

..

当用水量低于且高于的设备额定供水流量时设备应自动进入大泵停止小型泵开启的状

20%1%,

态当用水量高于的设备额定供水流量时设备应自动转入大泵供水

。20%,。

注仅限选用小型泵的设备

:。

537压力控制误差

..

设备应具有自动恒压供水功能恒压供水时压力控制误差应不超出在变压控制模

。,±0.01MPa。

式时设备的出水压力应随流量变化

,。

538水泵自动切换功能

..

设备配置两台及以上水泵时水泵应能自动切换运行且切换设定的时间误差应不超过

,,±30s。

539连续运行功能

..

设备在额定供水流量及扬程条件下连续运转不少于后各部件不应产生影响正常运行的故

,12h,

障且水泵运转无异常现象

,。

5310设备启停控制功能

..

设备应具备手动自动和远程操作的启动停止功能

、、。

5311备用泵自动投入运行功能

..

设备的工作泵出现故障时备用泵应自动投入运行

,。

5

CJ/T265—2016

5312远程监测监控监视功能

..、、

设备应具备远程监测监控功能设有远程监视功能的设备应在监控中心实现监视功能

、,。

5313自动保护功能

..

设备应具备电源过压欠压缺相短路过流等故障报警及自动保护功能对可恢复的故障应自动

、、、、,

或手动消除恢复正常运行

,。

5314超压保护功能

..

设备应设有超压保护功能设备运行过程出现超压时应自动停止运行并报警超压消除后应自动恢

,,

复正常运行

。

5315设备耐压强度

..

设备在承受倍设计压力且不低于压力下保压应无渗漏和可见变形或损坏

1.50.6MPa,30min,。

5316噪声

..

设备正常运行噪声
