GB/T 11343-2008 无损检测 接触式超声斜射检测方法

lCS

19．100

J04

a雪

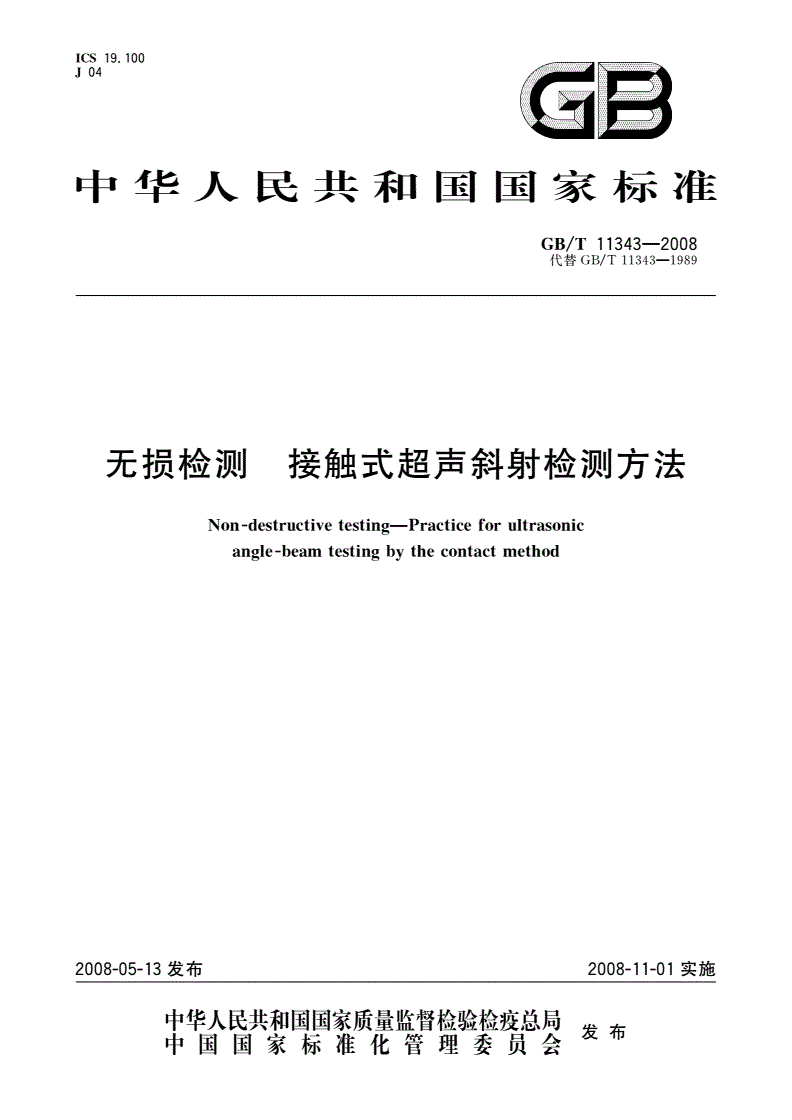

中华人民共和国国家标准

11

GB／T343—2008

11343--1989

代替GB／T

无损检测接触式超声斜射检测方法

Non—destructiveforultrasonic

testingipractice

thecontactmethod

angle—beamtestingby

2008—1

2008—05—13发布I-01实施

中华人民共和国国家质量监督检验检疫总局岩森

中国国家标准化管理委员会仅1”

11343--2008

GB／T

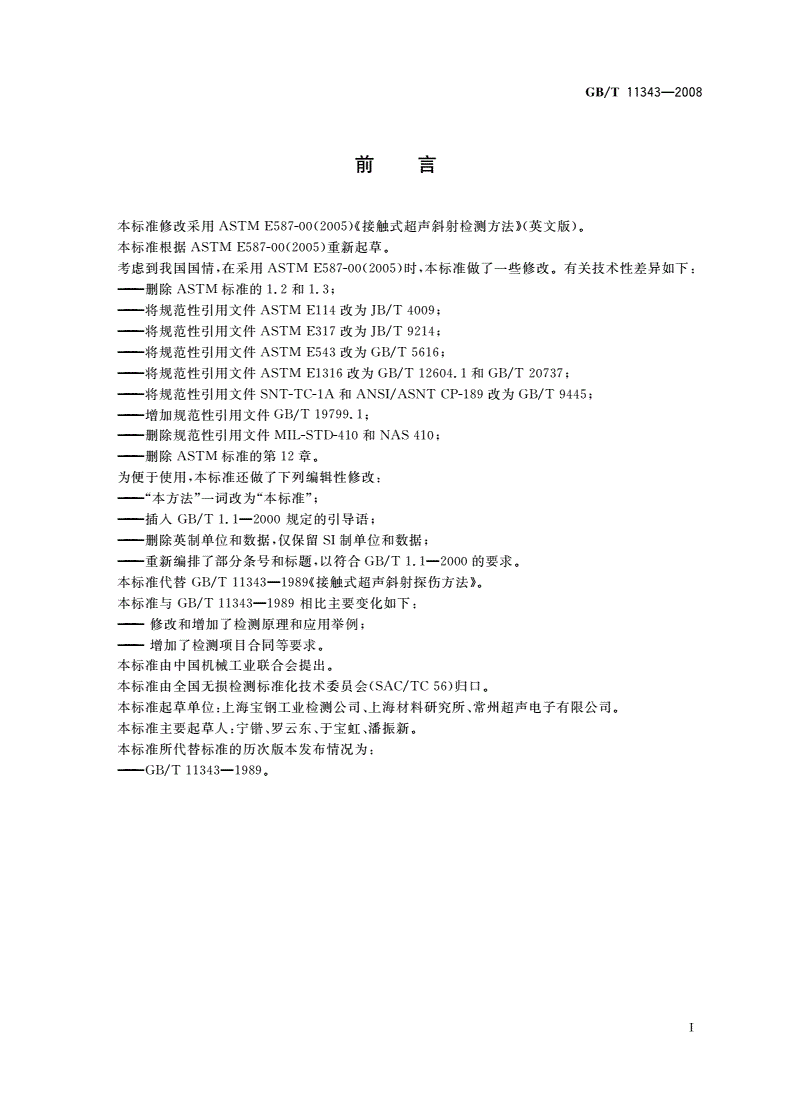

前言

E587

本标准修改采用ASTMOO(2005)(<接触式超声斜射检测方法》(英文版)。

本标准根据ASTME587—00(2005)重新起草。

E587

考虑到我国国情，在采用ASTM00(2005)时，本标准做了一些修改。有关技术性差异如下

——删除ASTM标准的1．2和1．3；

——将规范性引用文件ASTME114改为JB／T4009；

——将规范性引用文件ASTME317改为JB／T9214；

5616；

——将规范性引用文件ASTME543改为GB／T

12604．1和GB／T20737；

——将规范性引用文件ASTME1316改为GB／T

CP

——将规范性引用文件SNT—TC一1A和ANSI／ASNT189改为GB／T9445；

——增加规范性引用文件GB／T19799．1；

删除规范性引用文件MIL—STD-410和NAS410；

——删除ASTM标准的第12章。

为便于使用，本标准还做了下列编辑性修改：

——“本方法”一词改为“本标准”；

1．1

插入GB／T2000规定的引导语；

——删除英制单位和数据，仅保留sI制单位和数据；

1．1

——重新编排了部分条号和标题，以符合GB／T2000的要求。

11343

本标准代替GB／T1989《接触式超声斜射探伤方法》。

11343

本标准与GB／T1989相比主要变化如下：

——修改和增加了检测原理和应用举例；

——增加了检测项目合同等要求。

本标准由中国机械工业联合会提出。

56)归口。

本标准由全国无损检测标准化技术委员会(SAC／TC

本标准起草单位：上海宝钢工业检测公司、上海材料研究所、常州超声电子有限公司。

本标准主要起草人：宁锴、罗云东、于宝虹、潘振新。

本标准所代替标准的历次版本发布情况为：

11343

——GB／T1989。

GB／T11343--2008

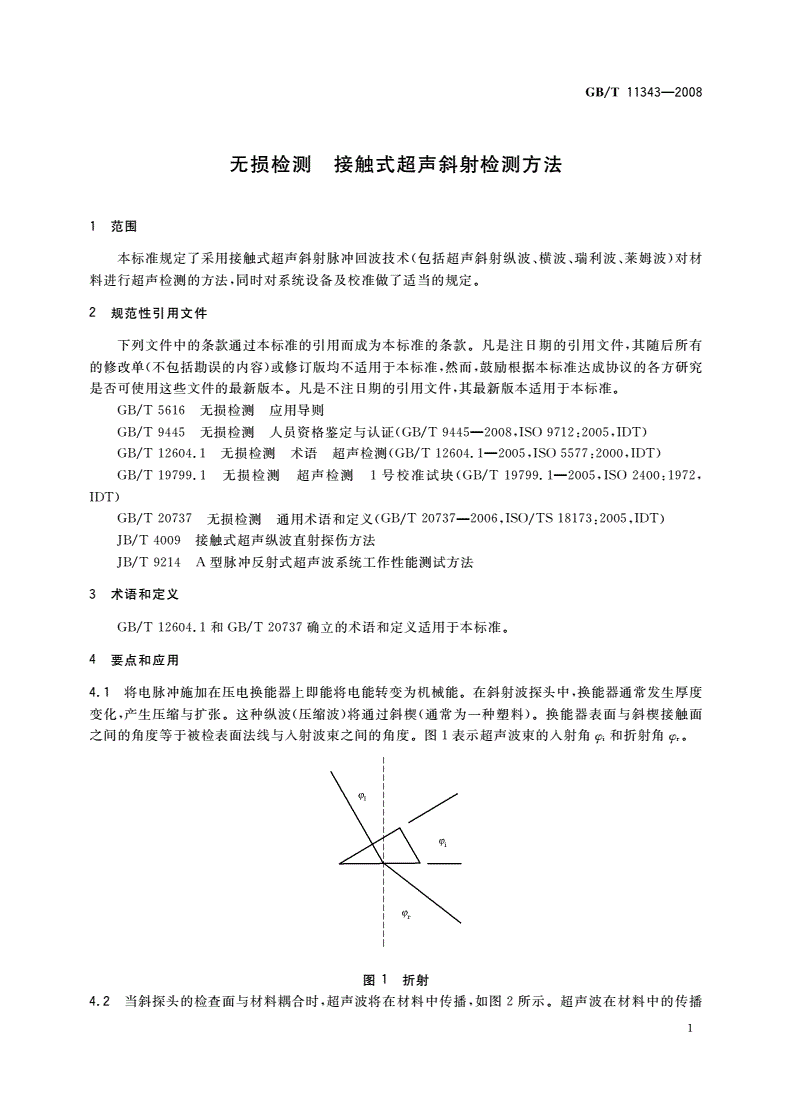

无损检测接触式超声斜射检测方法

1范围

本标准规定了采用接触式超声斜射脉冲回波技术(包括超声斜射纵波、横波、瑞利波、莱姆波)对材

料进行超声检测的方法，同时对系统设备及校准做了适当的规定。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T

5616无损检测应用导则

GB／T9445

9445无损检测人员资格鉴定与认证(GB／T2008，ISO9712：2005，IDT)

GB／T12604．1

12604．1无损检测术语超声检测(GB／T2005，ISO5577：2000，IDT)

GB／T19799．1无损检测超声检测19799．1

1号校准试块(GB／T2005，ISO2400：1972，

IDT)

GB／T20737

20737无损检测通用术语和定义(GB／T2006，ISO／TS18173：2005，IDT)

JB／T

4009接触式超声纵波直射探伤方法

9214

JB／TA型脉冲反射式超声波系统工作性能测试方法

3术语和定义

GB／T

12604．1和GB／T20737确立的术语和定义适用于本标准。

4要点和应用

4．1将电脉冲施加在压电换能器上即能将电能转变为机械能。在斜射波探头中，换能器通常发生厚度

变化，产生压缩与扩张。这种纵波(压缩波)将通过斜楔(通常为一种塑料)。换能器表面与斜楔接触面

之间的角度等于被检表面法线与入射波束之间的角度。图1表示超声波束的入射角识和折射角竹。

图1折射

4．2当斜探头的检查面与材料耦合时，超声波将在材料中传播，如图2所示。超声波在材料中的传播

1

11343--2008

GB／T

角度(从被检表面的法线量起)和振动的模式将根据斜楔角度、斜楔中的超声声速和被检材料中的超声

声速而定。当材料厚度大于几个波长时，材料中传播的波可以是纵波和横波。单纯的横波、横波和表面

波、单纯的表面波，在界面上也可能产生全反射(见图3)。在薄的材料中(最长为几个波长的厚度)，从

斜探头中来的波可能以不同模式的板波在材料中传播。
