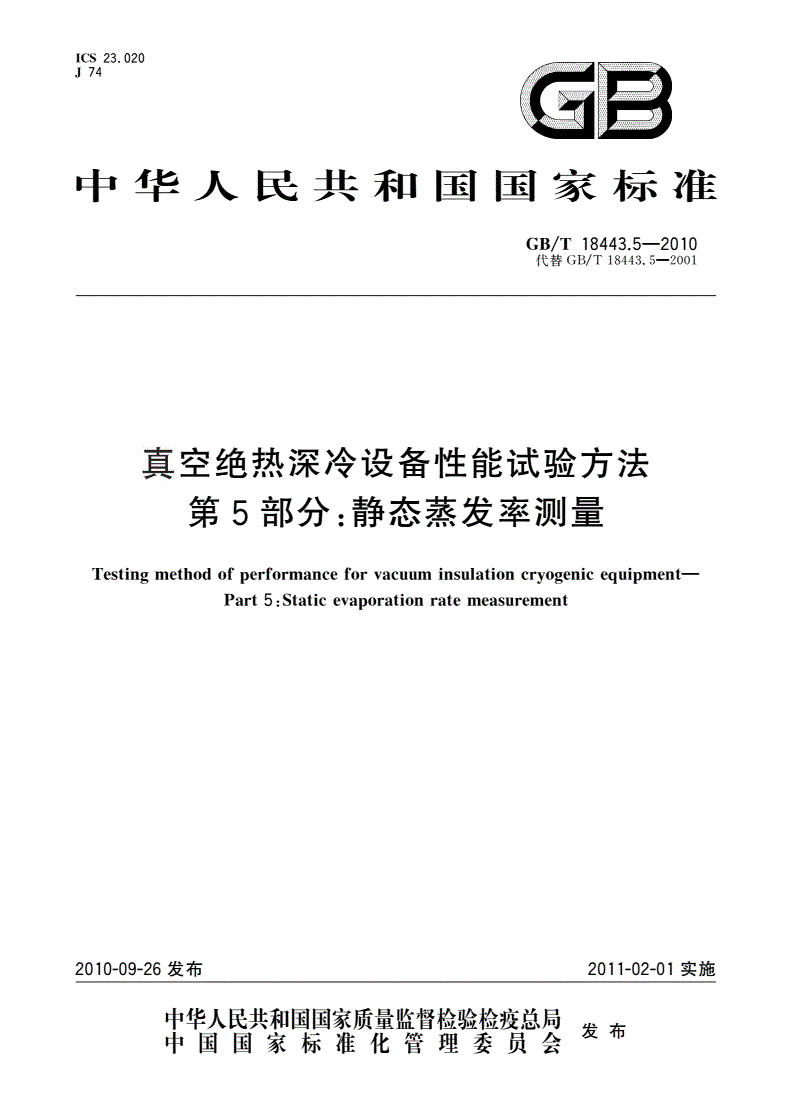

GB/T 18443.5-2010 真空绝热深冷设备性能试验方法 第5部分：静态蒸发率测量

ICS23.020

J74

中华人民共和国国家标准

/—

GBT18443.52010

代替/—

GBT18443.52001

真空绝热深冷设备性能试验方法

:

第部分静态蒸发率测量

5

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

—

Testinmethodoferformanceforvacuuminsulationcroeniceuiment

gpygqp

:

Part5Staticevaorationratemeasurement

p

2010-09-26发布2011-02-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT18443.52010

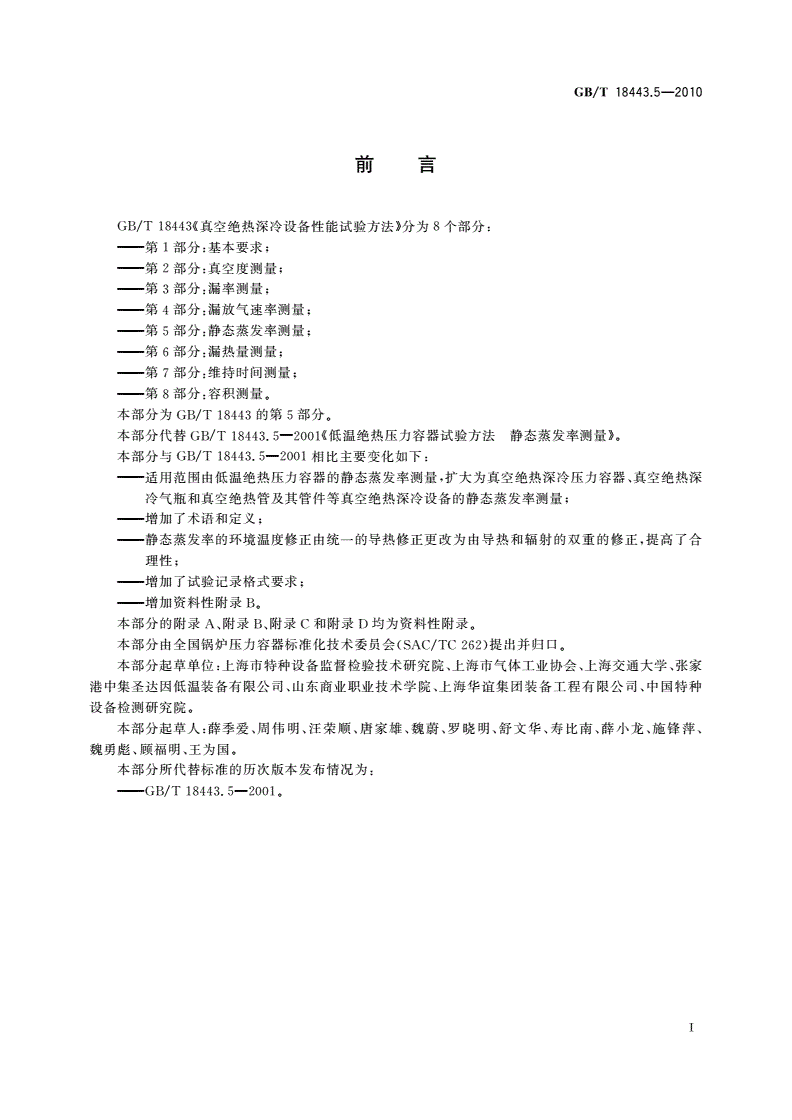

前言

/《》:

真空绝热深冷设备性能试验方法分为个部分

GBT184438

———:;

第部分基本要求

1

———:;

第部分真空度测量

2

———:;

第部分漏率测量

3

———:;

第部分漏放气速率测量

4

———:;

第部分静态蒸发率测量

5

———:;

第部分漏热量测量

6

———:;

第部分维持时间测量

7

———:。

第部分容积测量

8

本部分为/的第部分。

GBT184435

本部分代替/—《低温绝热压力容器试验方法静态蒸发率测量》。

GBT18443.52001

本部分与/—相比主要变化如下:

GBT18443.52001

———,、

适用范围由低温绝热压力容器的静态蒸发率测量扩大为真空绝热深冷压力容器真空绝热深

冷气瓶和真空绝热管及其管件等真空绝热深冷设备的静态蒸发率测量;

———增加了术语和定义;

———,

静态蒸发率的环境温度修正由统一的导热修正更改为由导热和辐射的双重的修正提高了合

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

理性;

———增加了试验记录格式要求;

———

增加资料性附录B。

本部分的附录、附录、附录和附录均为资料性附录。

ABCD

本部分由全国锅炉压力容器标准化技术委员会(/)提出并归口。

SACTC262

:、、、

本部分起草单位上海市特种设备监督检验技术研究院上海市气体工业协会上海交通大学张家

、、、

港中集圣达因低温装备有限公司山东商业职业技术学院上海华谊集团装备工程有限公司中国特种

设备检测研究院。

:、、、、、、、、、、

本部分起草人薛季爱周伟明汪荣顺唐家雄魏蔚罗晓明舒文华寿比南薛小龙施锋萍

、、。

魏勇彪顾福明王为国

本部分所代替标准的历次版本发布情况为:

———/—。

GBT18443.52001

Ⅰ

/—

GBT18443.52010

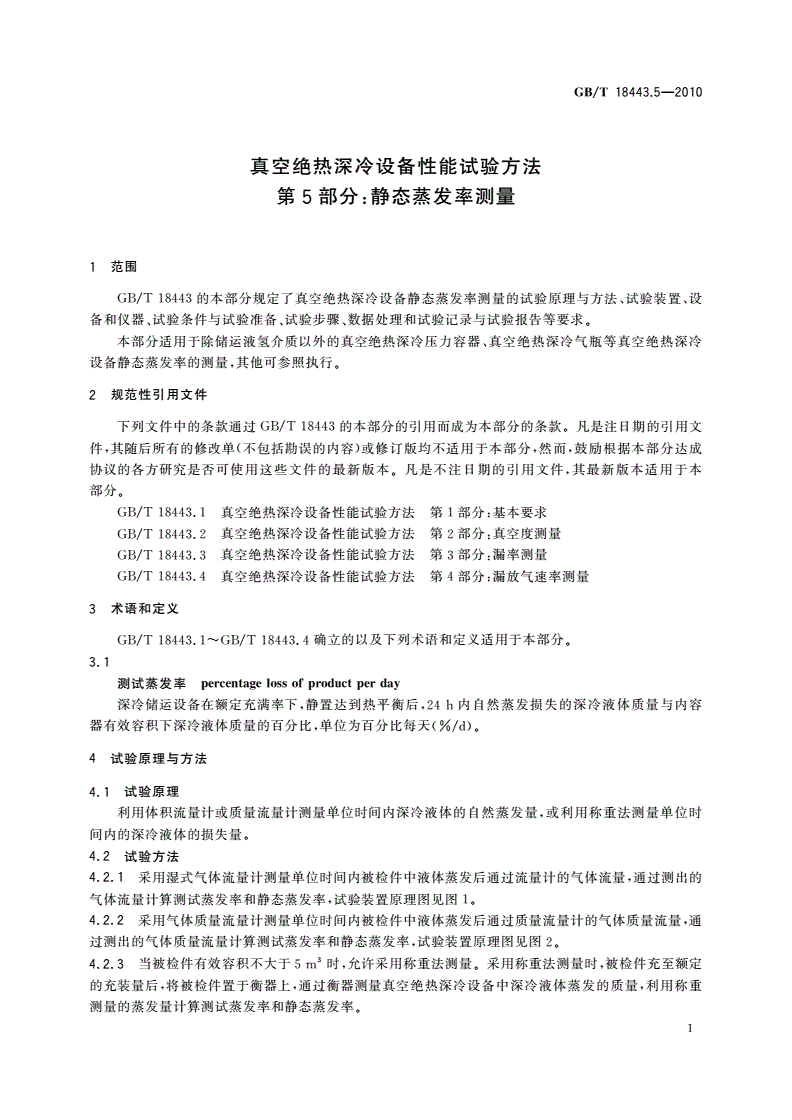

真空绝热深冷设备性能试验方法

:

第部分静态蒸发率测量

5

1范围

/、、

GBT18443的本部分规定了真空绝热深冷设备静态蒸发率测量的试验原理与方法试验装置设

、、、。

备和仪器试验条件与试验准备试验步骤数据处理和试验记录与试验报告等要求

、

本部分适用于除储运液氢介质以外的真空绝热深冷压力容器真空绝热深冷气瓶等真空绝热深冷

,。

设备静态蒸发率的测量其他可参照执行

2规范性引用文件

/。

下列文件中的条款通过GBT18443的本部分的引用而成为本部分的条款凡是注日期的引用文

,(),,

件其随后所有的修改单不包括勘误的内容或修订版均不适用于本部分然而鼓励根据本部分达成

。,

协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本

部分。

/:

真空绝热深冷设备性能试验方法第部分基本要求

GBT18443.11

/:

真空绝热深冷设备性能试验方法第部分真空度测量

GBT18443.22

/:

真空绝热深冷设备性能试验方法第部分漏率测量

GBT18443.3国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页3

/:

真空绝热深冷设备性能试验方法第部分漏放气速率测量

GBT18443.44

3术语和定义

//确立的以及下列术语和定义适用于本部分。

GBT18443.1~GBT18443.4

3.1

测试蒸发率ercentaelossofroducterda

pgppy

,,

深冷储运设备在额定充满率下静置达到热平衡后24h内自然蒸发损失的深冷液体质量与内容

,(/)。

器有效容积下深冷液体质量的百分比单位为百分比每天%d

4试验原理与方法

4.1试验原理

,

利用体积流量计或质量流量计测量单位时间内深冷液体的自然蒸发量或利用称重法测量单位时

间内的深冷液体的损失量。

4.2试验方法

,

4.2.1采用湿式气体流量计测量单位时间内被检件中液体蒸发后通过流量计的气体流量通过测出的

,。

气体流量计算测试蒸发率和静态蒸发率试验装置原理图见图1

,

4.2.2采用气体质量流量计测量单位时间内被检件中液体蒸发后通过质量流量计的气体质量流量通

,。

过测出的气体质量流量计算测试蒸发率和静态蒸发率试验装置原理图见图2

3

,。,

4.2.3当被检件有效容积不大于5m时允许采用称重法测量采用称重法测量时被检件充至额定

,,,

的充装量后将被检件置于衡器上通过衡器测量真空绝热深冷设备中深冷液体蒸发的质量利用称重

测量的蒸发量计算测试蒸发率和静态蒸发率。

1

/—

GBT18443.52010

4———增湿器;———型差压计;

7U

———被检件;

1

———湿式气体流量计;———旁通阀。

58

2———放空管阀;

———温度计;

6

3———升温器;

图湿式气体流量计法试验装置原理图

1

———升温器;———气体质量流量计。

35

———被检件;

1

2———放空管阀;4———温度计;

图气体质量流量计法试验装置原理图

2

、

5试验装置设备和仪器国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

、
