T/CWAN 0015-2020 钎焊接头质量评价规范

ICS2516050

J33..

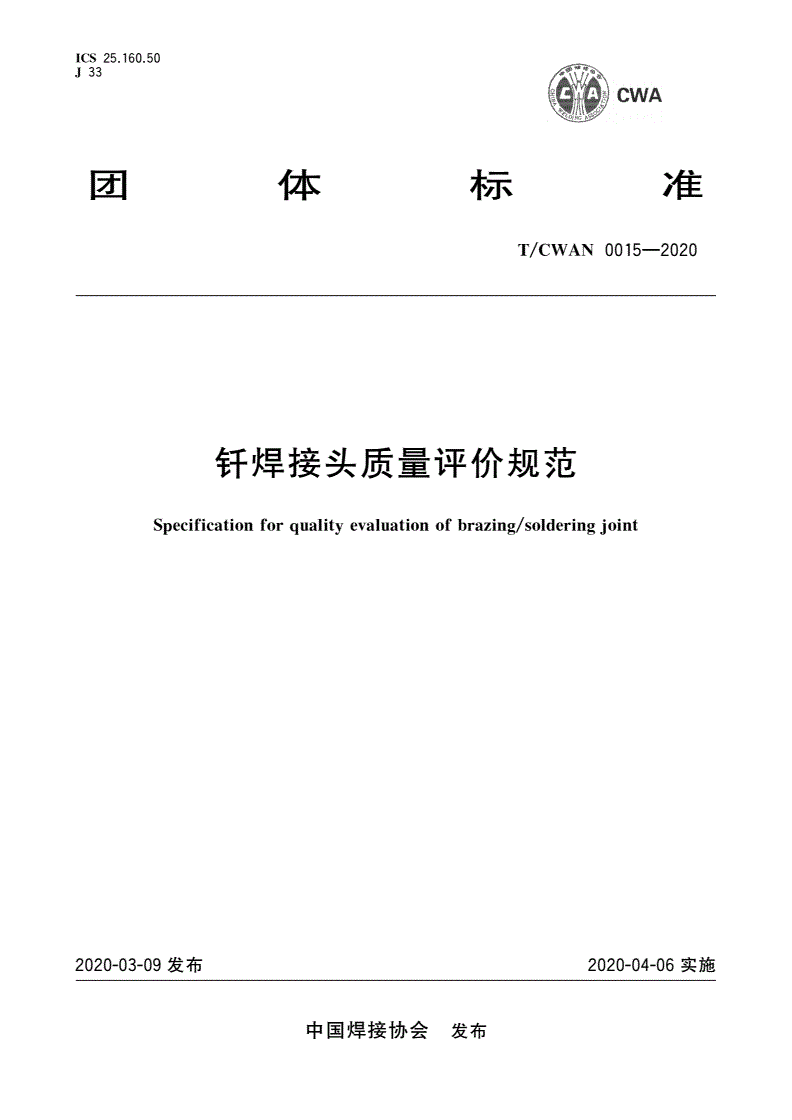

团体标准

T/CWAN0015—2020

钎焊接头质量评价规范

Specificationforqualityevaluationofbrazing/solderingjoint

2020-03-09发布2020-04-06实施

中国焊接协会发布

T/CWAN0015—2020

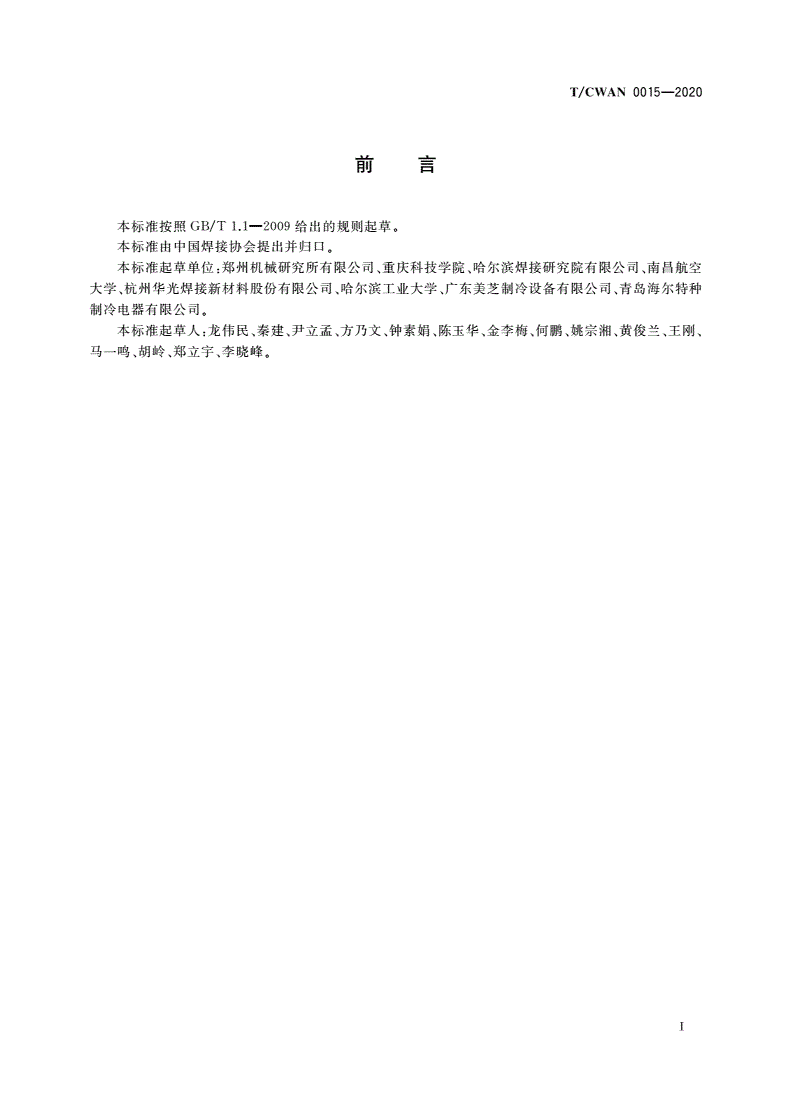

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由中国焊接协会提出并归口

。

本标准起草单位郑州机械研究所有限公司重庆科技学院哈尔滨焊接研究院有限公司南昌航空

:、、、

大学杭州华光焊接新材料股份有限公司哈尔滨工业大学广东美芝制冷设备有限公司青岛海尔特种

、、、、

制冷电器有限公司

。

本标准起草人龙伟民秦建尹立孟方乃文钟素娟陈玉华金李梅何鹏姚宗湘黄俊兰王刚

:、、、、、、、、、、、

马一鸣胡岭郑立宇李晓峰

、、、。

Ⅰ

T/CWAN0015—2020

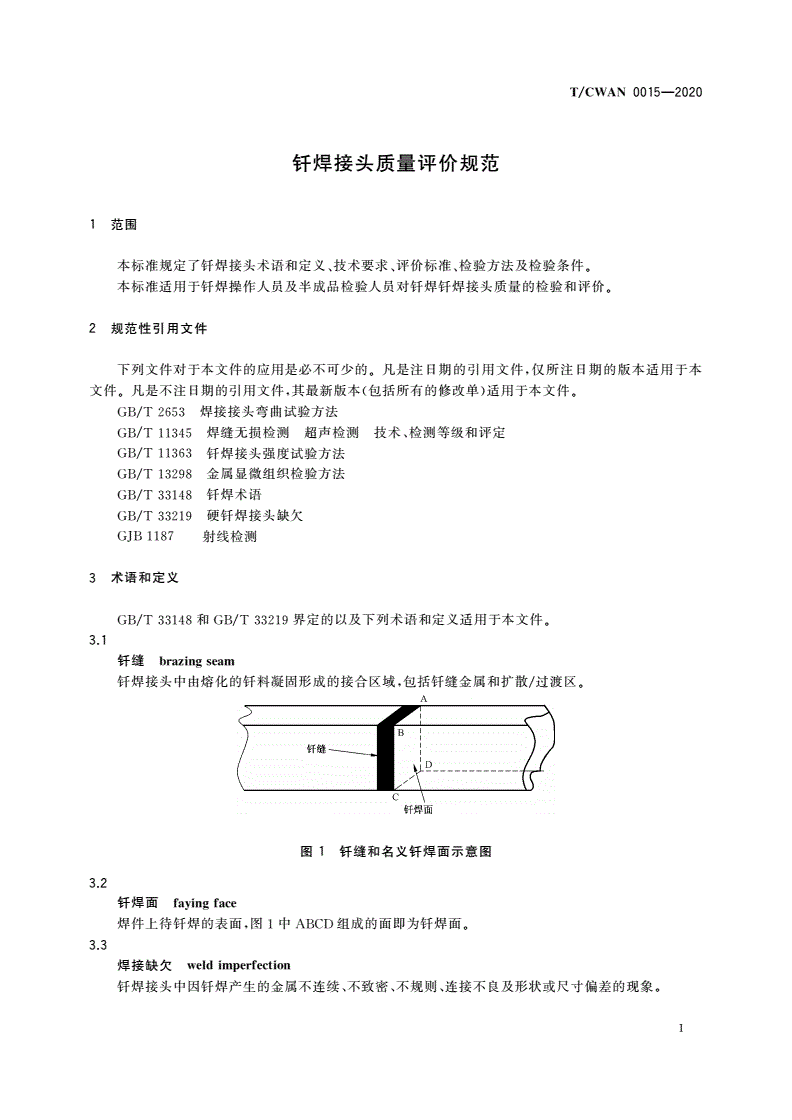

钎焊接头质量评价规范

1范围

本标准规定了钎焊接头术语和定义技术要求评价标准检验方法及检验条件

、、、。

本标准适用于钎焊操作人员及半成品检验人员对钎焊钎焊接头质量的检验和评价

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅所注日期的版本适用于本

。,

文件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

焊接接头弯曲试验方法

GB/T2653

焊缝无损检测超声检测技术检测等级和评定

GB/T11345、

钎焊接头强度试验方法

GB/T11363

金属显微组织检验方法

GB/T13298

钎焊术语

GB/T33148

硬钎焊接头缺欠

GB/T33219

射线检测

GJB1187

3术语和定义

和界定的以及下列术语和定义适用于本文件

GB/T33148GB/T33219。

31

.

钎缝brazingseam

钎焊接头中由熔化的钎料凝固形成的接合区域包括钎缝金属和扩散过渡区

,/。

图1钎缝和名义钎焊面示意图

32

.

钎焊面fayingface

焊件上待钎焊的表面图中组成的面即为钎焊面

,1ABCD。

33

.

焊接缺欠weldimperfection

钎焊接头中因钎焊产生的金属不连续不致密不规则连接不良及形状或尺寸偏差的现象

、、、。

1
