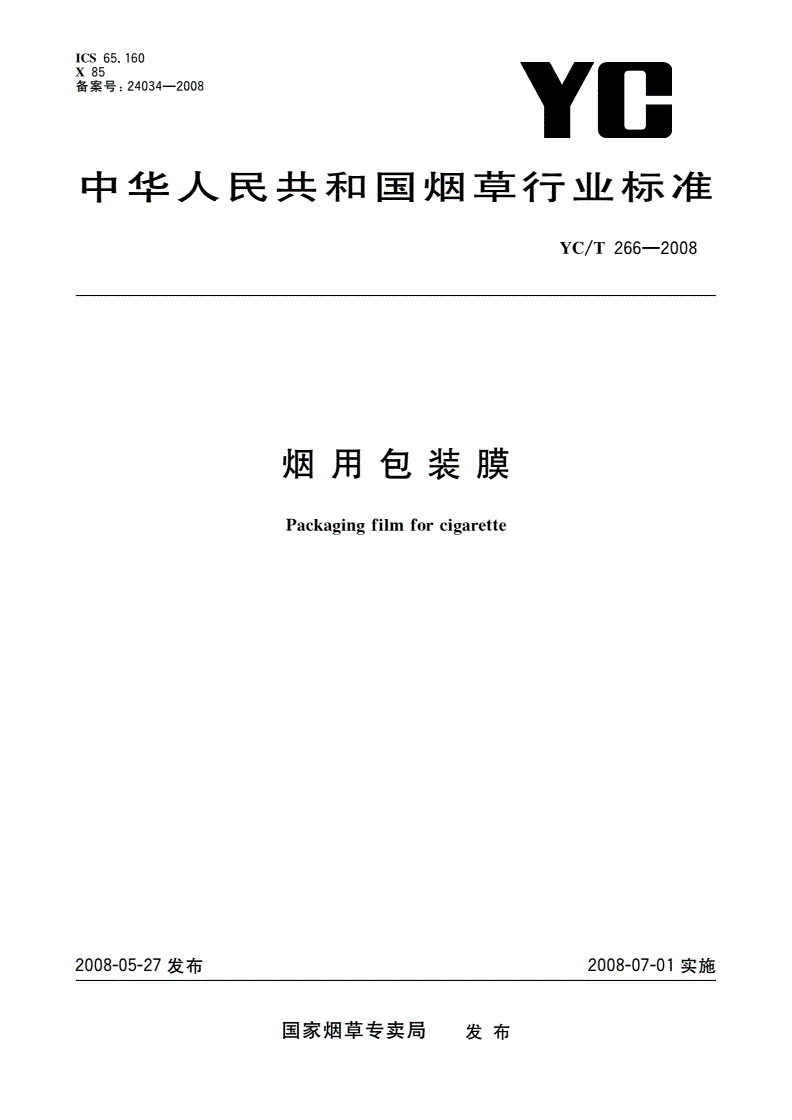

YC/T 266-2008 烟用包装膜

犐犆犛６５．１６０

犡８５

备案号：—

２４０３４２００８

中华人民共和国烟草行业标准

／—

犢犆犜２６６２００８

烟用包装膜

犘犪犮犽犪犻狀犳犻犾犿犳狅狉犮犻犪狉犲狋狋犲

犵犵犵

ㅤㅤㅤㅤ

２００８０５２７发布２００８０７０１实施

国家烟草专卖局发布

／—

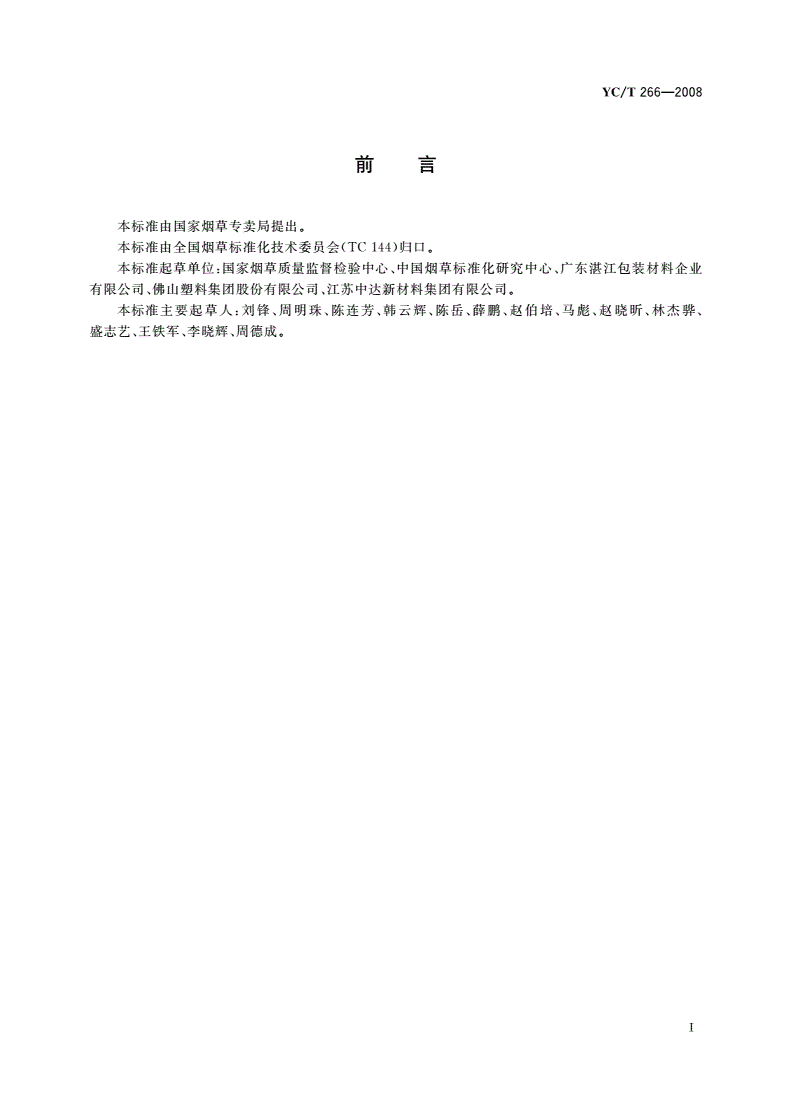

犢犆犜２６６２００８

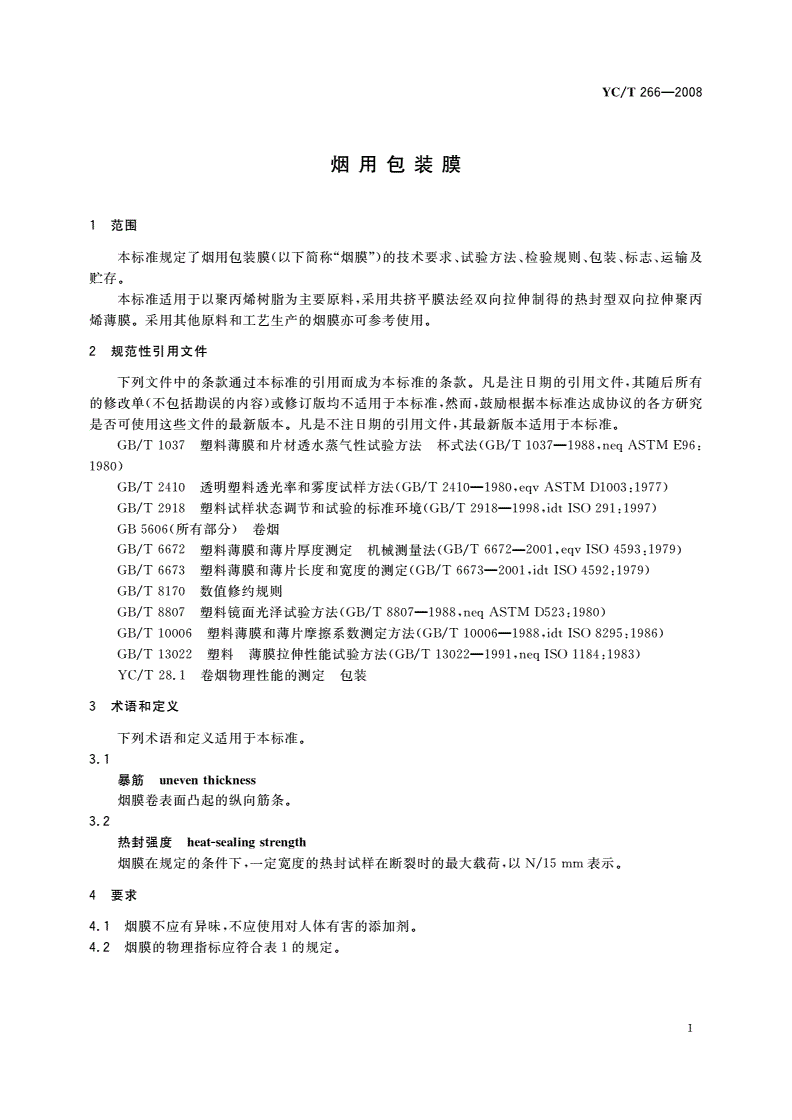

烟用包装膜

１范围

本标准规定了烟用包装膜（以下简称“烟膜”）的技术要求、试验方法、检验规则、包装、标志、运输及

贮存。

本标准适用于以聚丙烯树脂为主要原料，采用共挤平膜法经双向拉伸制得的热封型双向拉伸聚丙

烯薄膜。采用其他原料和工艺生产的烟膜亦可参考使用。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

／塑料薄膜和片材透水蒸气性试验方法杯式法（／—，：

ＧＢＴ１０３７ＧＢＴ１０３７１９８８ｎｅＡＳＴＭＥ９６

ｑ

１９８０）

／透明塑料透光率和雾度试样方法（／—，：）

ＧＢＴ２４１０ＧＢＴ２４１０１９８０ｅｖＡＳＴＭＤ１００３１９７７

ｑ

／塑料试样状态调节和试验的标准环境（／—，：）

ＧＢＴ２９１８ＧＢＴ２９１８１９９８ｉｄｔＩＳＯ２９１１９９７

ＧＢ５６０６（所有部分）卷烟

／塑料薄膜和薄片厚度测定机械测量法（／—，：）

ＧＢＴ６６７２ＧＢＴ６６７２２００１ｅｖＩＳＯ４５９３１９７９

ｑ

ㅤㅤㅤㅤ

／塑料薄膜和薄片长度和宽度的测定（／—，：）

ＧＢＴ６６７３ＧＢＴ６６７３２００１ｉｄｔＩＳＯ４５９２１９７９

／数值修约规则

ＧＢＴ８１７０

／塑料镜面光泽试验方法（／—，：）

ＧＢＴ８８０７ＧＢＴ８８０７１９８８ｎｅＡＳＴＭＤ５２３１９８０

ｑ

／塑料薄膜和薄片摩擦系数测定方法（／—，：）

ＧＢＴ１０００６ＧＢＴ１０００６１９８８ｉｄｔＩＳＯ８２９５１９８６

／塑料薄膜拉伸性能试验方法（／—，：）

ＧＢＴ１３０２２ＧＢＴ１３０２２１９９１ｎｅＩＳＯ１１８４１９８３

ｑ

／卷烟物理性能的测定包装

ＹＣＴ２８．１

３术语和定义

下列术语和定义适用于本标准。

３．１

暴筋狌狀犲狏犲狀狋犺犻犮犽狀犲狊狊

烟膜卷表面凸起的纵向筋条。

３．２

热封强度犺犲犪狋狊犲犪犾犻狀狊狋狉犲狀狋犺

犵犵

烟膜在规定的条件下，一定宽度的热封试样在断裂时的最大载荷，以／表示。

Ｎ１５ｍｍ

４要求

４．１烟膜不应有异味，不应使用对人体有害的添加剂。

烟膜的物理指标应符合表的规定。

４．２１

１

／—

犢犆犜２６６２００８

表烟膜的物理指标

１

项目单位指标要求

设计值≤２３．０

厚度μｍ

设计值±１．０

横向厚度极差μｍ≤１．０

宽度ｍｍ设计值±１

纵向≥１４０

拉伸强度ＭＰａ

横向≥２２０

纵向≤１８０

断裂伸长率％

横向≤７０

热收缩率设计值≤５％≥２０００

拉伸弹性模量纵向ＭＰａ

热收缩率设计值＞５％≥２４００

热收缩率纵、横向％设计值±２．０

雾度％≤２．０

光泽度％≥８５．０

ａ

动摩擦系数（外面／外面）—≤０．２８

热封强度／

Ｎ１５ｍｍ≥２．４

透湿量／（２··）２．０

ｇｍ２４ｈ０．１ｍｍ≤

ａ与条、盒包装纸的非接触面。ㅤㅤㅤㅤ

４．３外观

４．３．１烟膜卷应卷绕紧密，端面不整齐度应小于２ｍｍ；纵向不应有暴筋；卷芯不应有凹陷或缺口；端

面洁净不应有划痕。

烟膜卷内接头应牢固，有明显标志，每卷接头数不应大于个。

４．３．２１

４．３．３烟膜不应有孔洞、杂质污染、气泡、折皱、皱纹等缺陷；不应有影响使用的松边、紧边。

４．４上机适用性：烟膜在上机使用过程中不应有因烟膜质量缺陷而影响包装机的正常运行，其设备有

效作业率不应低于９５％；卷烟的条、盒包装质量应符合ＧＢ５６０６（所有部分），不应有因烟膜质量造成的

散包、皱折等卷烟包装质量缺陷。

４．５有特殊供货要求的烟用包装膜按照合同规定。

５试验方法

５．１要求

除外观、上机适用性外，其他检测项目的样品应按照／的规定在温度（），相对湿

ＧＢＴ２９１８２３±２℃

度（）的条件下调节至少，并在其方法标准规定的环境条件下进行试验。

５０±１０％４ｈ

５．２异味

异味在抽样过程中采用感官测定。

５．３厚度及横向厚度极差

按／的规定进行。

５．３．１ＧＢＴ６６７２

５．３．２测量仪器精度高于或等于０．２ｍ。

μ

裁取张长的试样一叠，上下两张为保护层。

５．３．３７１００ｍｍ

条包装烟膜横向等距离测试个点，盒包装烟膜横向等距离测试个点，均测试张。测试起

５．３．４１０５５

２

／—

犢犆犜２６６２００８

始点和终止点应距烟膜边缘约５ｍｍ。

５．３．５厚度为所测各点的算术平均值，精确至０．１ｍ。

μ

５．３．６横向厚度极差用每张烟膜所测各点厚度的最大值与最小值之差来表示，精确至０．１ｍ；结果以

μ

所有单张烟膜横向厚度极差的最大值表示。

５．４宽度

按／的规定进行。

ＧＢＴ６６７３

５．５拉伸强度、断裂伸长率及拉伸弹性模量

按／的规定进行。

５．５．１ＧＢＴ１３０２２

拉伸强度及断裂伸长率裁取长，宽的试样条，上下两层为保护

５．５．２１５０ｍｍ１５．０ｍｍ±０．１ｍｍ７

层。夹具间距为，试验速度为／／；拉伸弹性模量裁取长，宽

１００ｍｍ２５０ｍｍｍｉｎ±２５ｍｍｍｉｎ１５０ｍｍ

的试样条，上下两层为保护层。夹具间距为，试验速度为／

１５．０ｍｍ±０．１ｍｍ７１００ｍｍ２．０ｍｍｍｉｎ±

／。

０．５ｍｍｍｉｎ

５．５．３对于宽度不足１５０ｍｍ的烟膜，不进行横向拉伸强度和横向断裂伸长率测试。

注：剔除有缺口、毛边、严重折痕及有异物、黑点等影响测试结果的试样条。

５．６热收缩率

５．６．１仪器

）鼓风式干燥箱：温度调节范围，温度均匀性时，温度波动度；

ａ４０℃２５０℃１００℃±２℃±１℃

～

ｂ）精度为０．５ｍｍ的直角钢板尺；

）不锈钢托盘；

ｃ

ｄ）秒表。

５．６．２试验步骤

ㅤㅤㅤㅤ

沿烟膜宽度方向均匀截取正方形试样片，标出纵、横方向，切取试样时

５．６．２．１１００ｍｍ×１００ｍｍ５

应使试样的一个边与烟膜纵向边缘平行，最大偏离角度不应超过。在上述正方形试样的中心做标

５°

记，并准确量取通过中心标记纵、横向边缘间长度，精确至０．５ｍｍ。

将撒有滑石粉的不锈钢托盘放在烘箱中层，打开烘箱电源，其温度升至（）并稳定

５．６．２．２１２０±３℃

以上，将一叠（片）两面均沾有少量滑石粉的烟膜样品放在不锈钢托盘上，并迅速关闭烘箱门，

３０ｍｉｎ５

开关门过程不超过１０ｓ。加热５ｍｉｎ后取出试样，放在试验室内冷却至室温，测量纵、横向通过中心标记

的长度，按式（）计算纵、横向热收缩率，取个试样的算术平均值作为测试结果，精确至。

１５０．１％

犔－犔

１２…………（）

犜＝×１００％１

犔１

式中：

———热收缩率，；

犜％

犔———加热前长度，单位为毫米（）；

１ｍｍ

———加热后长度，单位为毫米（）。

犔２ｍｍ

５．７雾度

按／的规定进行。

ＧＢＴ２４１０

５．８光泽度

按／的规定进行，入射角为。

ＧＢＴ８８０７４５°

测试时应保证光泽度仪测试窗口的入射光与反射光形成的平面与烟膜的纵向平行，垫板应为黑色

且光泽度不应超过０．２％。

５．９动摩擦系数

按／的规定进行。

ＧＢＴ１０００６

３

／—

犢犆犜２６６２００８

５．１０热封强度

５．１０．１仪器

）压缩空气：可调，精度；

ａ０．１ＭＰａ０．６ＭＰａ±５％

～

ｂ）热封机：热封温度范围０℃２００℃可调，温度波动±２℃，热封时间０．１ｓ９９．９９ｓ可调，热

～～

封压力０．０３５ＭＰａ０．２ＭＰａ可调；

～

）拉力机：符合／的要求。

ｃＧＢＴ１３０２２

５．１０．２试验步骤

沿烟膜纵向均匀裁取长，宽的试样条，取条试样的里面和

５．１０．２．１１００ｍｍ１５．０ｍｍ±０．１ｍｍ１０２

外面对齐，沿宽度方向在热封机上热封，热封温度，热封时间，热封压力。热

１３５℃±２℃１ｓ０．１８ＭＰａ

封时应保证热封线与烟膜试样纵向垂直。

５．１０．２．２将热封后试样的两端夹在拉力机上下两个夹具上，试样纵轴应与上下夹具中心线重合，松紧

适宜，以防试样滑脱或断裂在夹具内。夹具间距为，拉伸速度为／／，读

１００ｍｍ１００ｍｍｍｉｎ±１０ｍｍｍｉｎ

取试样在热封处断裂时的最大载荷。若试样不在热封处断裂，应重新取样测试。

结果取个试样的算术平均值，精确至／。

５．１０．３５０．１Ｎ１５ｍｍ

５．１１透湿量

按／的规定进行。测试结果按式（）计算时的水蒸气透过量：

ＧＢＴ１０３７２０．１ｍｍ

犱

犠＝犠′×…………（）

ＶＴＲＶＴＲ２

０．１

式中：

２

———时水蒸气透过量，单位为克每平方米·小时·毫米［／（··）］；

犠ＶＴＲ０．１ｍｍ２４０．１ｇｍ２４ｈ０．１ｍｍ

２

犠′———按／测得的水蒸气透过量，单位为克每平方米·小时［／（·）］；

ＶＴＲＧＢＴ１０３７２４ｇｍ２４ｈ

ㅤㅤㅤㅤ

犱———试样厚度，单位为毫米（）。

ｍｍ

５．１２外观

５．１２．１仪器设备

ａ）游标卡尺：精度为０．２ｍｍ；

ｂ）测试平台：台面尺寸不小于４００ｍｍ×１０００ｍｍ，台面光滑、平整。

５．１２．２试验步骤

５．１２．２．１将烟膜卷放在台面上，用拇指沿横向用力压烟膜卷，不应松软；目测烟膜卷表面纵向是否有

暴筋；目测烟膜卷的卷芯，是否有凹陷或缺口；目测烟膜卷，端面应洁净，用游标卡尺的尾部测量烟膜端

面卷绕不整齐度，精确至１ｍｍ。

然后去掉烟膜卷表面层，两手轻轻将烟膜拉出约，拉紧烟膜，注意两手的拉力应尽量

５．１２．２．２１０１ｍ

保持一致，检查烟膜中间、两边是否松弛；表面有无皱纹；是否有孔洞、杂质污染、气泡等质量缺陷；烟膜

边缘是否光滑、有无折皱。

５．１２．２．３间隔一定距离按５．１２．２．２进行，共检查１０ｍ。

５．１３上机适用性

５．１３．１进行上机适用性测试的烟膜样品应在温度２２．０℃２７．０℃，相对湿度６０％±５％的环境条

～

件下存放２４ｈ后进行上机试验。

５．１３．２将样品正确安装在包装机上，当设备正常运行时，开始计时，在设备运行期间准确记录每次停

机时间及停机原因，当烟膜消耗至距离烟膜卷芯外层５ｍｍ处停止测试，停止测试并准确记录测试时

间，精确至；有效作业率按式（）计算，精确至。

０．１ｈ３０．１％

犜－狋

…………（）

犈＝×１００％３

犜

４

／—

犢犆犜２６６２００８

式中：

———有效作业率，；

犈％

———薄膜试验完毕所用总时间，单位为小时（）；

犜ｈ

———因薄膜质量缺陷停机总时间，单位为小时（）。

狋ｈ

在成品卷烟中随机抽取条作为条包装质量检验的样品；随机抽取盒作为小盒包装质量检

５．１３．３５１０

验样品；按现行／的规定检验其包装质量，不应有散包、皱折等影响卷烟包装质量的缺陷。

ＹＣＴ２８．１

６检验规则

６．１检验分类

６．１．１产品检验分交收检验、型式检验和监督检验。

６．１．２有下列情况之一，应进行型式检验：

ａ）烟膜的规格、材料、生产工艺若有一项发生变化，可能影响产品性能时；

ｂ）正常生产时，应定期或不定期进行检验；

）使用过程中，若出现交收检验项目以外的质量问题，或因质量问题供需双方发生争执时；

ｃ

ｄ）合同规定时；

）国家质量监督管理部门提出型式检验的要求时。

ｅ

交收检验、型式检验和监督检验的项目如表所示。

６．１．３２

表交收检验、型式检验和监督检验项目

２

检验项目交收检验型式检验监督检验

厚度—√

横向厚度极差—ㅤㅤㅤㅤ√

宽度—√

拉伸强度—√

断裂伸长率—√

拉伸弹性模量—√由国家或行业质量监督

热收缩率—√机构确定

雾度—√

光泽度—√

动摩擦系数—√

热封强度—√

透湿量—√

外观—√×

上机适用性—√×

注：“—”选择性检验项目，“”必检项目。

１√

注：监督检验项目由行业或国家质量监督机构确定，不包含“”表示的项目。

２×

６．２抽样

６．２．１以同一规格、同一时期生产或到货的产品为一个检查批。

抽样方法及样品制备：交收检验和型式检验按照表规定进行抽样，其中卷作为上机适用性

６．２．２３１

检验的样品，外观检验在抽样时进行；监督检验从每批产品中随机抽取卷。抽样时应采取随机抽样的

３

方式进行，每个样品应从不同的托盘或包装箱中随机抽取。

５

／—

犢犆犜２６６２００８

表抽样及判定表

３

批量／ｔ１０以下１０４０４０以上

～

抽样量／卷４７１０

合格品数／卷≥２≥４≥６

物理指标样品的制备：去掉烟膜卷表面约层，沿烟膜整个宽度切取约厚作为物理指标

６．２．３１０５ｍｍ

的样品。

６．２．４供需双方也可根据生产实际确定交收检验的项目及抽样方案。

６．３判定、复验规则

在进行合格判定时，应按／的规定修约后再进行判定。

６．３．１ＧＢＴ８１７０

单项判定：若烟膜卷某项指标不符合、的规定，则判该项指标不合格。

６．３．２４．２４．３

复检规则：在交收检验、型式检验、监督检验时，若有一项或一项以上指标不符合、的规

６．３．３４．２４．３

定，应从相应的样品中重新取样进行复验，复验结果仍不符合、的规定，则判该项为不合格。若

４．２４．３

复验合格，应进行第二次复检，最终以第二次复验结果为准。

６．３．４批质量判定：若物理指标、外观有一项或一项以上指标不合格，则判该卷样品为不合格品，其合

格品数若符合表的规定，则判该批烟膜为合格；否则判该批烟膜为不合格。若烟膜的上机适用性不符

３

合４．４的规定，则判该批烟膜为不合格。

７包装、标志、运输及贮存

７．１包装

烟膜包装形式由供需双方协商确定，但应以便于运输、且不应因包装形式不当而致使烟膜损伤为

原则。ㅤㅤㅤㅤ

７．２标志

托盘和包装箱应有合格证及注册商标、产品名称、规格（宽度厚度）、长度、质量、厂名、厂址、执

７．２．１×

行标准编号和可追溯的质量代码，以及“防潮、防热、防冲击”等标志。

烟膜卷内应有产品名称、规格（宽度厚度）、厂名以及可追溯的质量代码等标志。

７．２．２×

７．３运输

烟膜运输时应轻拿轻放，避免在高温下曝晒。

７．４贮存

烟膜应保存在整洁、干燥的库房内，不应受强光直射，距热源应大于２ｍ。

６
