FZ/T 96020-1997 HV 481、HV 482、HV 483型盛丝筒往复装置(机)

FZ/T96020一1997

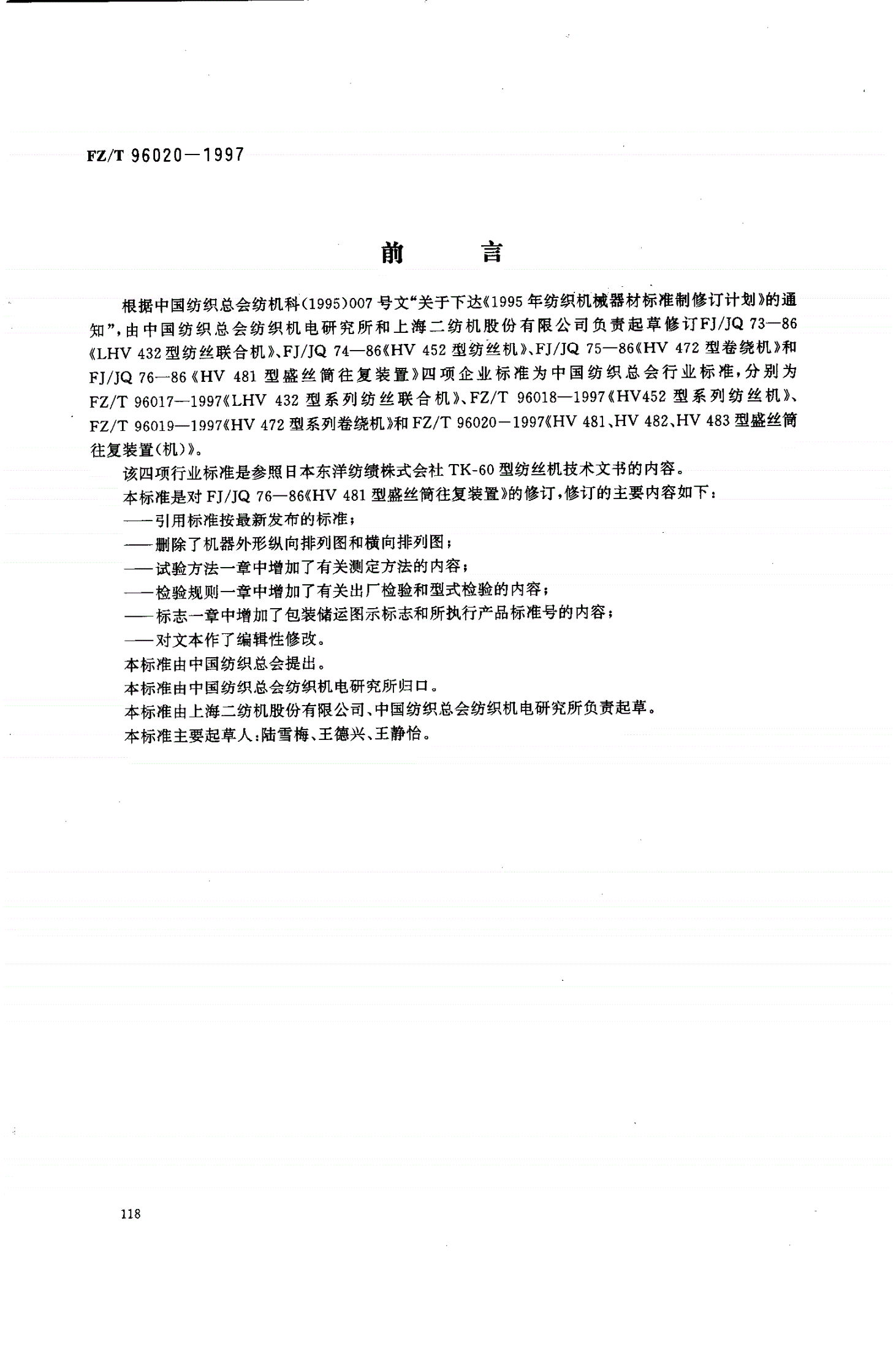

前言

根据中国纺织总会纺机科(1995)007号文“关于下达《1995年纺织机械器材标准制修订计划》的通

知”，由中国纺织总会纺织机电研究所和上海二纺机股份有限公司负责起草修订FJ/JQ73-86

RLHV432型纺丝联合机》,FJ/JQ74-86KHV452型纺丝机》,FJ/JQ75-86QHV472型卷绕机》和

FJ/JQ76-86MV481型盛丝筒往复装置》四项企业标准为中国纺织总会行业标准，分别为

FZ/T96017-1997(LHV432型系列纺丝联合机》,FZ/T96018-1997MV452型系列纺丝机》、

FZ/T96019-1997MV472型系列卷绕机》和FZ/T96020一1997KHV481,HV482,HV483型盛丝筒

往复装置(机)》。

该四项行业标准是参照日本东洋纺绩株式会社TK-60型纺丝机技术文书的内容。

本标准是对FJ/JQ76-86(HV481型盛丝筒往复装置》的修订，修订的主要内容如下:

—引用标准按最新发布的标准;

—删除了机器外形纵向排列图和横向排列图;

—试验方法一章中增加了有关测定方法的内容;

—检验规则一章中增加了有关出厂检验和型式检验的内容;

—标志一章中增加了包装储运图示标志和所执行产品标准号的内容;

—对文本作了编辑性修改。

本标准由中国纺织总会提出。

本标准由中国纺织总会纺织机电研究所归口。

本标准由上海二纺机股份有限公司、中国纺织总会纺织机电研究所负责起草。

本标准主要起草人:陆雪梅、王德兴、王静怡。

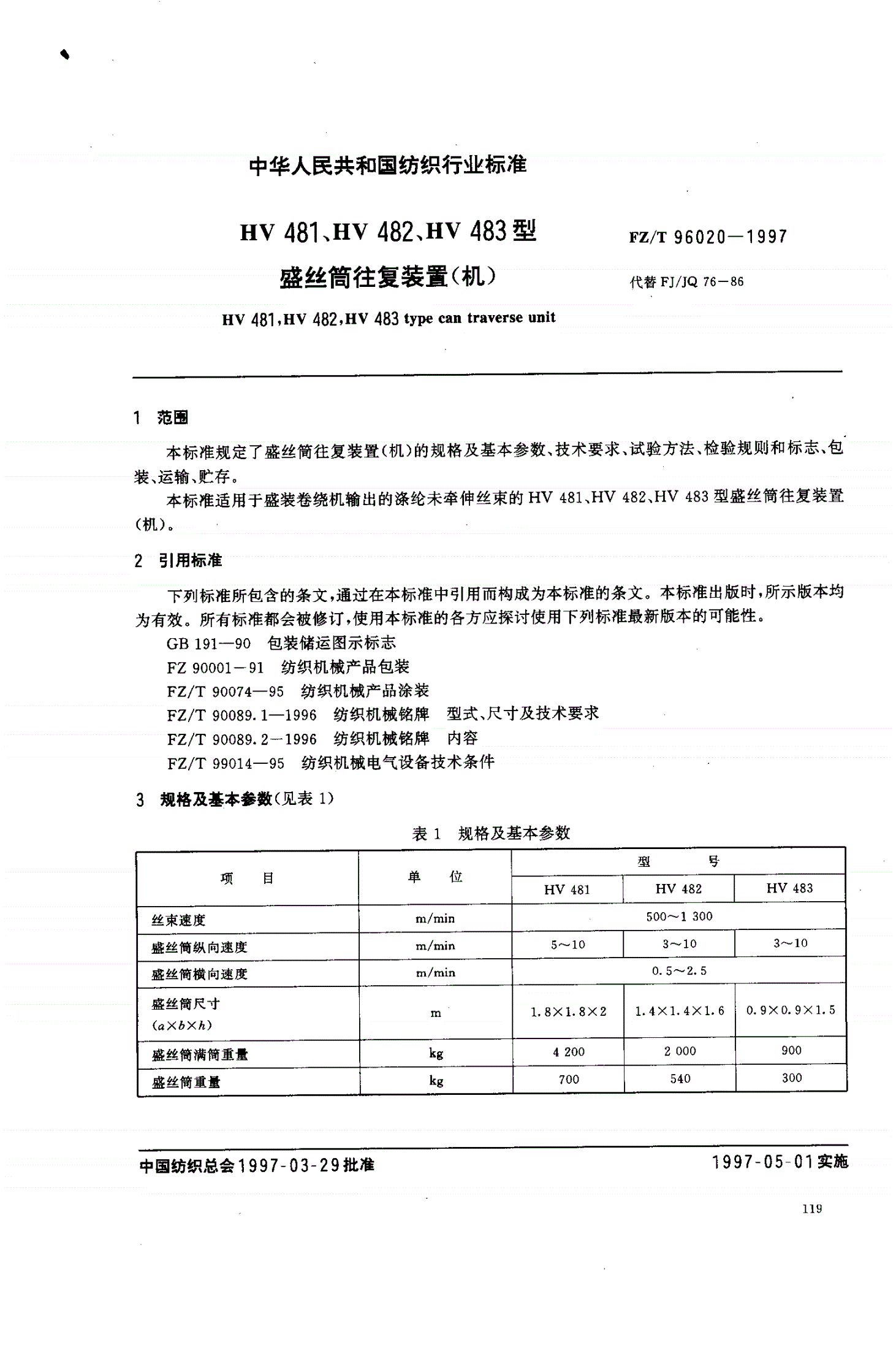

中华人民共和国纺织行业标准

HV481,HV482.HV483型FZ/'r96020一1997

盛丝筒往复装置(机)代替F1/JQ76-86

HV481,HV482,HV483typecantraverseunit

1范围

本标准规定了盛丝筒往复装置(机)的规格及基本参数、技术要求、试验方法、检验规则和标志、包

装、运输、贮存。

本标准适用于盛装卷绕机输出的涤纶未牵伸丝束的HV481,HV482,HV483型盛丝筒往复装置

(机)。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191-90包装储运图示标志

FZ90001一91纺织机械产品包装

FZ/T90074-95纺织机械产品涂装

FZ/T90089.1-1996纺织机械铭牌型式、尺寸及技术要求

FZ/T90089.2-1996纺织机械铭牌内容

FZ/T99014-95纺织机械电气设备技术条件

规格及墓本参数(见表1)

表1规格及基本参数

型号

项目单位

HV481HV482HV483

丝束速度./min500-1300

盛丝筒纵向
