DB11/T 1871-2021 建筑工程轮扣式钢管脚手架安全技术规程

DB11/T 1871-2021

北京市地方标准 简体中文 现行 页数:67页 | 格式:PDF

基本信息

标准号
DB11/T 1871-2021
标准类型
北京市地方标准
标准状态
现行
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2021-06-28
实施日期
2021-10-01
发布单位/组织
北京市市场监督管理局
归口单位
北京市住房和城乡建设委员会
适用范围
-

发布历史

研制信息

起草单位:
起草人:
出版信息:
页数:67页 | 字数:- | 开本: -

内容描述

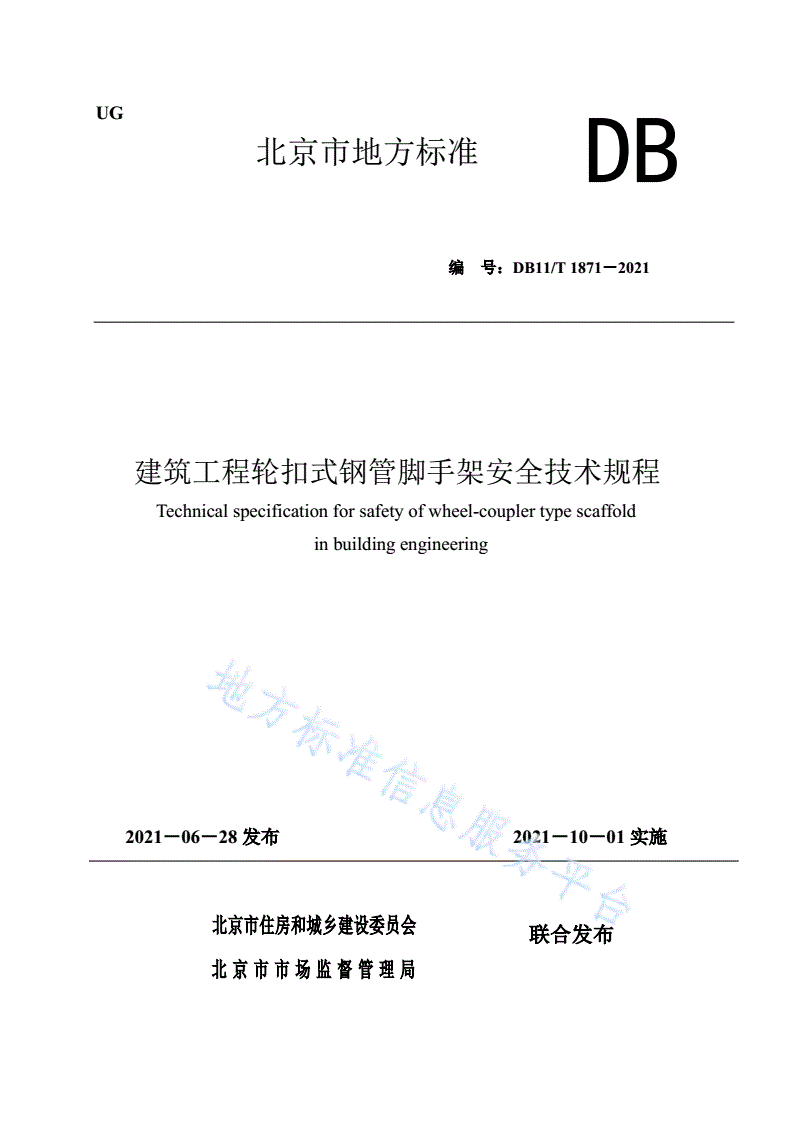

UG

北京市地方标准DB

编号:DB11/T1871-2021

建筑工程轮扣式钢管脚手架安全技术规程

Technicalspecificationforsafetyofwheel-couplertypescaffold

inbuildingengineering

2021-06-28发布2021-10-01实施

北京市住房和城乡建设委员会

联合发布

北京市市场监督管理局

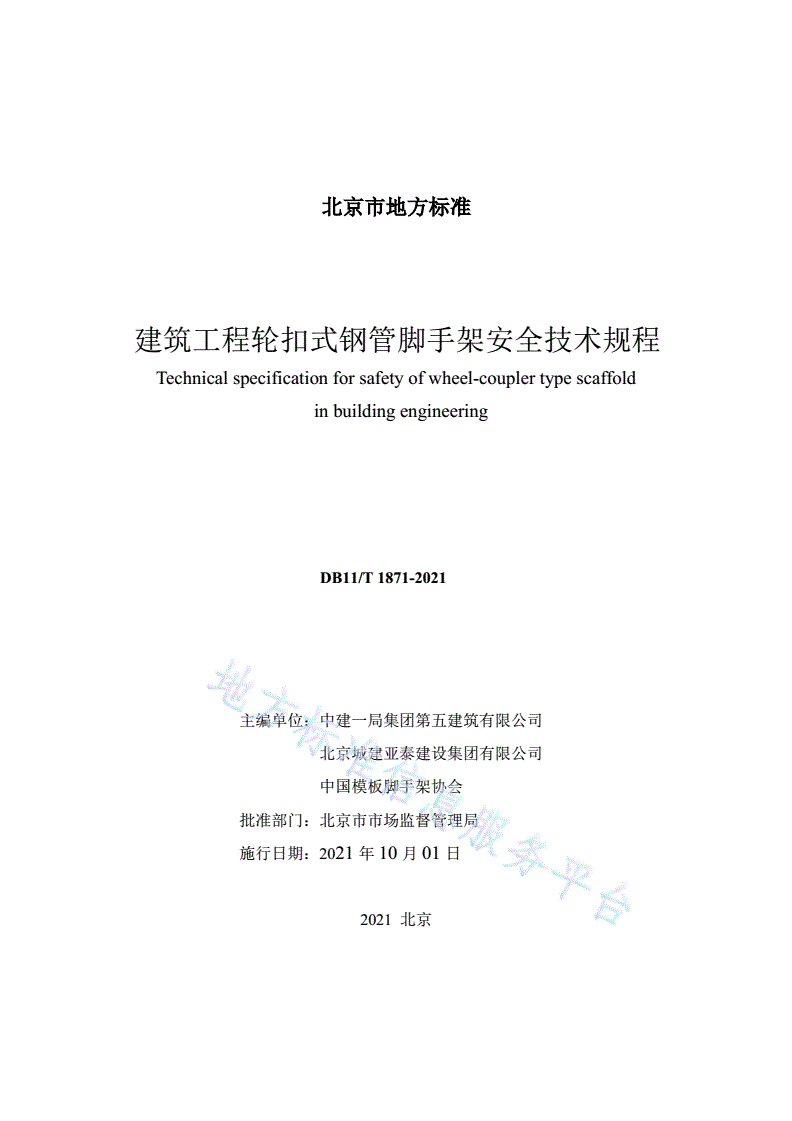

北京市地方标准

建筑工程轮扣式钢管脚手架安全技术规程

Technicalspecificationforsafetyofwheel-couplertypescaffold

inbuildingengineering

DB11/T1871-2021

主编单位:中建一局集团第五建筑有限公司

北京城建亚泰建设集团有限公司

中国模板脚手架协会

批准部门:北京市市场监督管理局

施行日期:2021年10月01日

2021北京

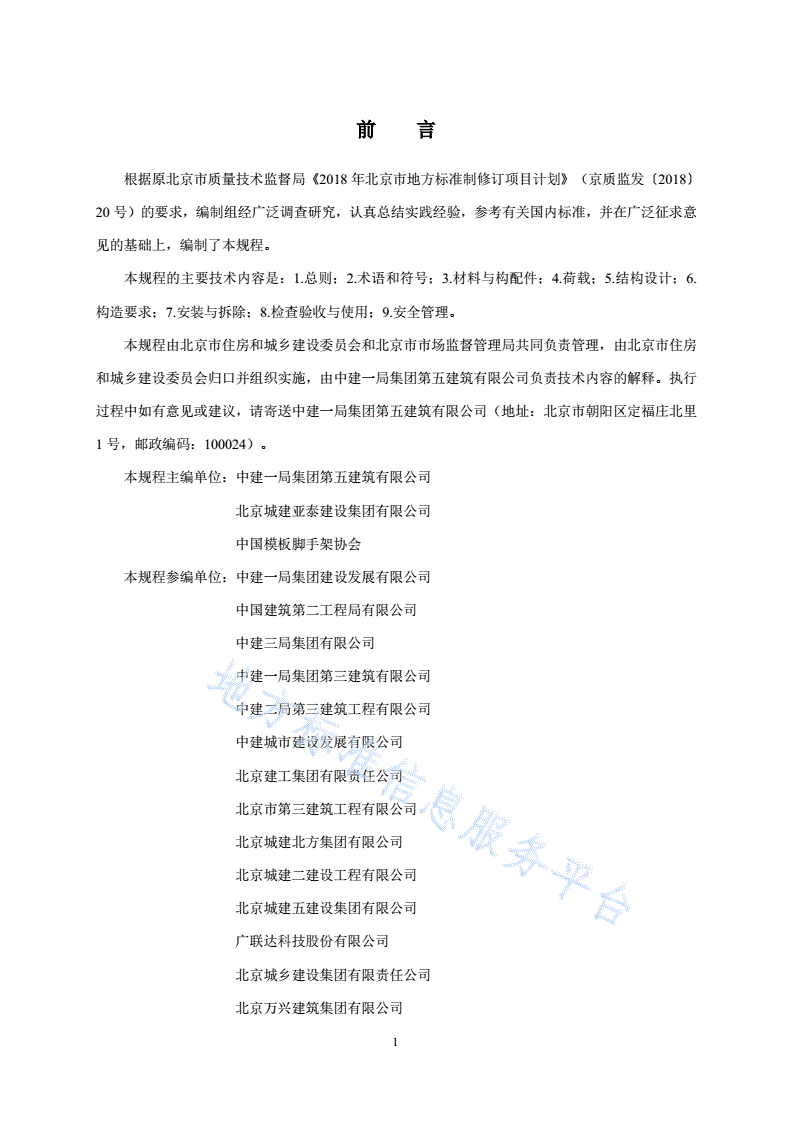

前言

根据原北京市质量技术监督局《2018年北京市地方标准制修订项目计划》(京质监发〔2018〕

20号)的要求,编制组经广泛调查研究,认真总结实践经验,参考有关国内标准,并在广泛征求意

见的基础上,编制了本规程。

本规程的主要技术内容是:1.总则;2.术语和符号;3.材料与构配件;4.荷载;5.结构设计;6.

构造要求;7.安装与拆除;8.检查验收与使用;9.安全管理。

本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同负责管理,由北京市住房

和城乡建设委员会归口并组织实施,由中建一局集团第五建筑有限公司负责技术内容的解释。执行

过程中如有意见或建议,请寄送中建一局集团第五建筑有限公司(地址:北京市朝阳区定福庄北里

1号,邮政编码:100024)。

本规程主编单位:中建一局集团第五建筑有限公司

北京城建亚泰建设集团有限公司

中国模板脚手架协会

本规程参编单位:中建一局集团建设发展有限公司

中国建筑第二工程局有限公司

中建三局集团有限公司

中建一局集团第三建筑有限公司

中建二局第三建筑工程有限公司

中建城市建设发展有限公司

北京建工集团有限责任公司

北京市第三建筑工程有限公司

北京城建北方集团有限公司

北京城建二建设工程有限公司

北京城建五建设集团有限公司

广联达科技股份有限公司

北京城乡建设集团有限责任公司

北京万兴建筑集团有限公司

1

上海宝冶集团有限公司

中信建设有限责任公司

南通市达欣工程股份有限公司

国家建筑材料工业建筑五金水暖产品质量监督检验测试中心

河北兴民伟业建筑设备有限公司

温州市嘉丰建筑材料设备有限公司

河北鑫良建筑器材制造有限公司

山东天安脚手架工程有限公司

本规程主要起草人:刘嘉茵董佳节陈红崔宏伟

吴学军费恺汤德芸王海兵

赵虎军袁梅杨发兵王振兴

赵华颖吴红艳卢松李鸿飞

彭其兵詹必雄刘爱玲陈硕晖

梅晓丽吴林郝会杰李相凯

李庆达庞玉洁李建民王益鹤

李朝旭闫贺东张惠丽张永生

李岩马利军孙国兵史立平

裴海清赵辰李冠军全炳良

李卫赫然王栋

本规程主要审查人:杨嗣信雷丽英王甦孙维振

王静宇程峰慎旭双

2

目次

1总则.......................................................................................................................................................1

2术语和符号...........................................................................................................................................2

2.1术语...........................................................................................................................................2

2.2符号...........................................................................................................................................2

3材料与构配件.........................................................................................................................................6

3.1主要构配件................................................................................................................................6

3.2材料要求....................................................................................................................................6

4荷载.....................................................................................................................................................10

4.1荷载分类.................................................................................................................................10

4.2荷载标准值.............................................................................................................................10

4.3荷载效应组合.........................................................................................................................13

5结构设计.............................................................................................................................................16

5.1一般规定.................................................................................................................................16

5.2作业脚手架设计.....................................................................................................................17

5.3支撑脚手架设计.....................................................................................................................21

5.4地基基础设计.........................................................................................................................26

6构造要求.............................................................................................................................................27

6.1一般规定.................................................................................................................................27

6.2作业脚手架构造.....................................................................................................................29

6.3支撑脚手架构造.....................................................................................................................30

7安装与拆除.......................................................................................................................................33

7.1施工准备.................................................................................................................................33

7.2安装.........................................................................................................................................33

7.3拆除.........................................................................................................................................34

8检查验收与使用.................................................................................................................................35

8.1材料、构配件检查与验收.....................................................................................................35

1

8.2脚手架检查与验收.................................................................................................................35

8.3使用.........................................................................................................................................35

9安全管理.............................................................................................................................................37

附录A构配件种类和规格...................................................................................................................38

附录B脚手架检查验收项目................................................................................................................41

附录C材料、构配件检查验收表........................................................................................................41

附录D地基基础检查验收表...............................................................................................................42

附录E脚手架检查验收表....................................................................................................................43

本标准用词说明.......................................................................................................................................44

引用标准名录...........................................................................................................................................45

附:条文说明...........................................................................................................................................46

2

Contents

1GeneralProvisions.................................................................................................................................1

2TermsandSymbols...............................................................................................................................2

2.1Terms.........................................................................................................................................2

2.2Symbols.....................................................................................................................................2

3MaterialandComponents......................................................................................................................6

3.1MainComponents.........................................................................................................................6

3.2MaterialRequirments...................................................................................................................6

4Load.....................................................................................................................................................10

4.1LoadsClassification................................................................................................................10

4.2CharacteristicValueofLoad...................................................................................................10

4.3Combinationofloadeffects.....................................................................................................13

5Thestructuredesign.............................................................................................................................16

5.1GeneralRequirements...........................................................................................................16

5.2OperationScaffoldDesign......................................................................................................17

5.3SupportingScaffoldDesign.....................................................................................................21

5.4FoundationDesign...................................................................................................................26

6StructuralRequirements......................................................................................................................27

6.1GeneralRequirements.............................................................................................................27

6.2DetailsofOperationScaffold..................................................................................................29

6.3DetailsofSupportingScaffold................................................................................................30

7InstallationandDismantlement...........................................................................................................33

7.1PreparationforConstruction....................................................................................................33

7.2Installation...............................................................................................................................33

7.3Dismantlement.........................................................................................................................34

8AcceptanceandUse.............................................................................................................................35

8.1InspectionandAcceptanceofMaterialandComponents........................................................35

1

8.2InspectionandAcceptanceofTheScaffold............................................................................35

8.3TheUse..................................................................................................................................35

9SafetyManagement.............................................................................................................................37

AppendixACategoryandSpecificationofComponents.......................................................................38

AppendixBInspectionandAcceptanceitemsofTheScaffold.............................................................41

AppendixCInspectionandAcceptanceFormofMaterialandComponents.........................................41

AppendixDInspectionandAcceptanceFormofFoundation................................................................42

AppendixEInspectionandAcceptanceFormofTheScaffold..............................................................43

ExplanationofWordinginThisSpecification..........................................................................................44

ListofQuotedStandards...........................................................................................................................45

Addition:ExplanationofProvisions..........................................................................................................46

2

1总则

1.0.1为贯彻执行国家及北京市现行安全生产的法律、法规,规范轮扣式钢管脚手架的材料与构配

件、设计、安装与拆除、使用与安全管理,做到技术先进、经济合理、安全适用,制定本规程。

1.0.2本规程适用于建筑工程施工用轮扣式钢管脚手架的材料与构配件、设计、安装与拆除、使用

与安全管理。

1.0.3作业脚手架搭设高度应小于15m,支撑脚手架搭设高度应小于8m。

1.0.4轮扣式钢管脚手架的材料与构配件、设计、安装与拆除、使用与安全管理除应符合本规程外,

尚应符合国家及北京市现行有关标准的规定。

1

2术语和符号

2.1术语

2.1.1轮扣式钢管脚手架wheel-couplertypetubularscaffold

由立杆、水平杆、可调底座和可调托撑等配件组成,其中立杆采用套管承插连接,水平杆采用杆

端焊接的直插头插入立杆连接盘,简称脚手架,根据用途分为作业脚手架和支撑脚手架。

2.1.2立杆uprighttube

钢管上焊接连接盘或同时焊接连接套管的竖向支撑杆件。

2.1.3水平杆horizontaltube

两端焊有直插头,用于与立杆进行水平连接的杆件。

2.1.4连接盘diskplate

焊接于立杆上可连接4个方向水平杆直插头的十字形孔板。

2.1.5直插头adapterplug

焊接于水平杆两端,用于与立杆上的连接盘连接的楔形插头。

2.1.6轮扣节点wheel-couplerjointnode

立杆连接盘与水平杆直插头组成的连接部位。

2.1.7立杆连接套管connectcollarofstandingtube

焊接于立杆一端,用于立杆竖向接长的专用连接套管。

2.1.8节点转动刚度rotationalstiffnessofjoint

脚手架中的立杆与水平杆连接节点发生单位转角(弧度)所需弯矩值。

2.2符号

2.2.1荷载和荷载效应

MGk——水平杆中由所有永久荷载产生的弯矩标准值之和;

MQk——水平杆中由可变荷载产生的弯矩标准值;

MS——水平杆弯矩设计值;

MW——由风荷载产生的立杆弯矩设计值;

MWk——计算立杆段由风荷载作用产生的弯矩标准值;

2

N——立杆轴向力设计值;

NG1k——立杆中由结构件及附件自重产生的轴向力标准值之和;

NG2k——立杆中由NG1k以外的其他有永久荷载产生的轴向力标准值之和;

Nk——上部结构传至立杆基础顶面的轴向力标准值

Nl——连墙件轴向力设计值;

Nlr——连墙件与脚手架、连墙件与建筑结构连接的受拉(压)承载力设计值;

风荷载产生的连墙件轴向力设计值;

Nlw——

N0——连墙件约束脚手架平面外变形所产生的轴力设计值;

NQ1k——立杆中由施工荷载产生的轴向力标准值之和;

NQ2k——立杆中由其他可变荷载产生的轴向力标准值之和;

Nwk——立杆中由风荷载作用产生的轴向力标准值;

PK——立杆基础底面处的平均压力标准值;

Sd——荷载效应组合的设计值;

υ——受弯构件挠度;

ωk——风荷载标准值;

ω0——基本风压值。

2.2.2材料性能和抗力

E——钢管钢材弹性模量;

f——钢管钢材抗拉、抗压和抗弯强度设计值;

fak——地基承载力特征值;

k——节点转动刚度设计值;

Rd——结构构件抗力设计值;

3

[υ]——容许挠度;

σ——连墙件应力值。

2.2.3几何参数

A——杆件或构件的截面面积;

Ac——连墙件的净截面面积;

Ag——立杆基础底面积;

An——为架体迎风面挡风面积;

Aw——为架体迎风面轮廓面积;

a0——立杆伸出顶层水平杆长度;

B——脚手架横向宽度;

H——脚手架的高度;

Hc——连墙件间竖向垂直距离;

h——步距;

I——钢管截面惯性矩;

i——截面回转半径;

L——钢管长度;

la——立杆纵向间距;

l0——立杆计算长度;

nwa——单元框架纵向跨数;

t——钢管壁厚;

W——立杆钢管截面模量;

Ws——水平杆钢管截面模量;

φ——钢管外径;

4

λ——立杆长细比。

2.2.4计算系数

支撑脚手架结构自重标准值与迎风面积的比值;

gk——

立杆计算长度附加系数;

k0——

地基土承载力修正系数;

mf——

Φ——挡风系数;

ϕ——稳定系数;

永久荷载分项系数;

γG——

可变荷载分项系数;

γQ——

结构重要性系数;

γ0——

ξ——弯矩折减系数;

µ——计算长度系数;

风压高度变化系数;

µz——

风荷载体型系数;

µs——

可变荷载的组合值系数;

ψc——

风荷载组合值系数。

ψw——

5

3材料与构配件

3.1主要构配件

3.1.1轮扣节点应由焊接于立杆上的连接盘和水平杆杆端的直插头组成(图3.1.1)。

(a)组装前(b)组装后

图3.1.1轮扣节点

1—立杆;2—水平杆;3—连接盘;4—直插头

3.1.2立杆连接盘间距宜按0.6m设置,水平杆长度宜按0.3m模数。

3.1.3主要构配件种类、规格型号宜符合本规程附录A的规定。

3.2材料要求

3.2.1轮扣式钢管脚手架主要构配件材质应符合表3.2.1的规定。

表3.2.1轮扣式钢管脚手架主要构配件材质

可调底座、可调托撑

立杆连接套

立杆水平杆连接盘直插头可调底可调托撑

管螺杆螺母

座钢板钢板

20号无缝Q235

Q355或

ZG270-钢管或或20号ZG270-

Q235BQ235BZG270-Q235Q235

500ZG270-无缝钢500

500

500管

3.2.2立杆、水平杆应符合现行国家标准《直缝电焊钢管》GB/T13793、《低压流体输送用焊接钢

管》GB/T3091中的Q235B级普通钢管的规定,其材质性能应符合现行国家标准《碳素结构钢》

GB/T700。

3.2.3立杆钢管规格宜为Ø48.3mm×3.6mm,水平杆钢管规格宜为Ø48.3mm×3.2mm。

3.2.4立杆连接盘宜采用钢板冲压整体成型,其钢板应符合现行国家标准《低合金高强度结构钢》

GB/T1591中Q355级钢的规定;连接盘也可采用铸钢制造,其机械性能应符合现行国家标准《一般

6

工程用铸造碳钢件》GB/T11352中ZG270-500的规定。连接盘外形尺寸不应小于120mm,厚度不

应小于10mm,连接盘的最窄处宽度不应小于10mm(图3.
