GB/T 21978.3-2008 降水量观测仪器 第3部分：虹吸式雨量计

ICS07．060

N93

囝雷

中华人民共和国国家标准

21978．3—2008

GB／T

降水量观测仪器

第3部分：虹吸式雨量计

Instrumentforobservation--

precipitation

Partrainfallrecorder

3：Siphon

2008-06-17发布

宰瞀徽鬻瓣警辫瞥星发布中国国家标准化管理委员会仅111

21978．3—2008

GB／T

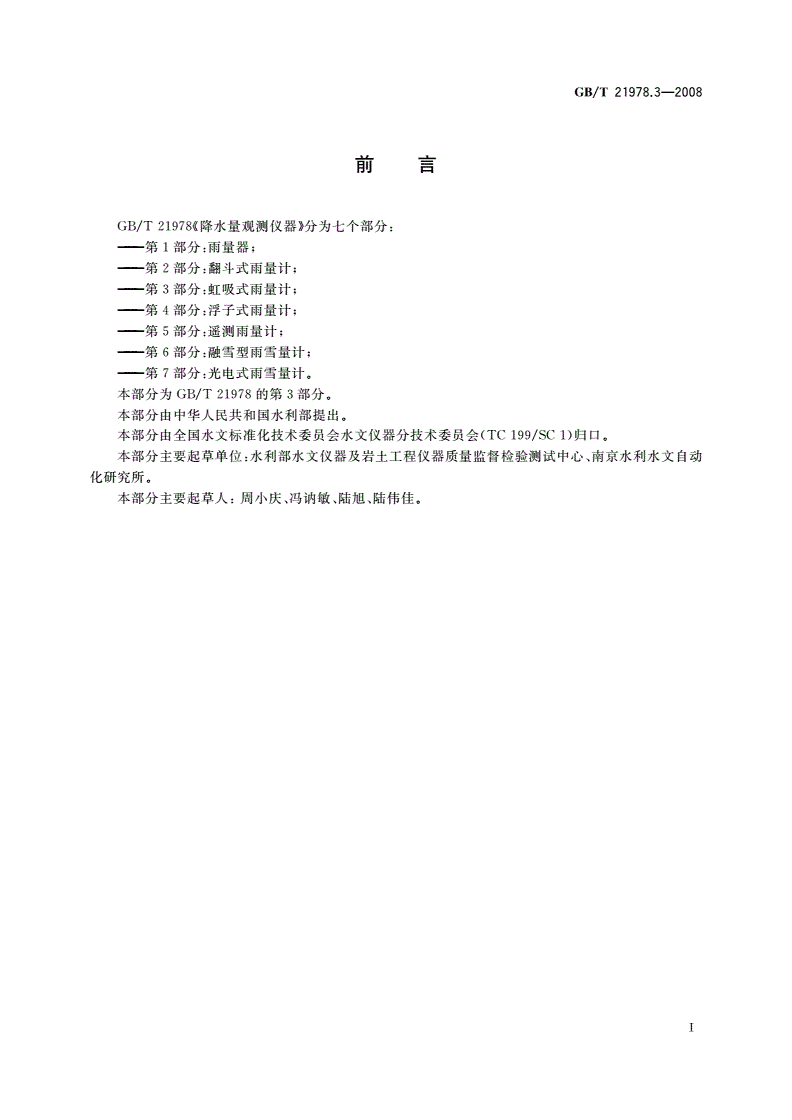

刖昌

GB／T

21978((降水量观测仪器》分为七个部分：

——第1部分：雨量器；

——第2部分：翻斗式雨量计；

——第3部分：虹吸式雨量计；

——第4部分：浮子式雨量计；

——第5部分：遥测雨量计；

——第6部分：融雪型雨雪量计；

——第7部分：光电式雨雪量计。

本部分为GB／T21978的第3部分。

本部分由中华人民共和国水利部提出。

本部分由全国水文标准化技术委员会水文仪器分技术委员会(TC199／SC1)归口。

本部分主要起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、南京水利水文自动

化研究所。

本部分主要起草人：周小庆、冯讷敏、陆旭、陆伟佳。

21978．3—2008

GB／T

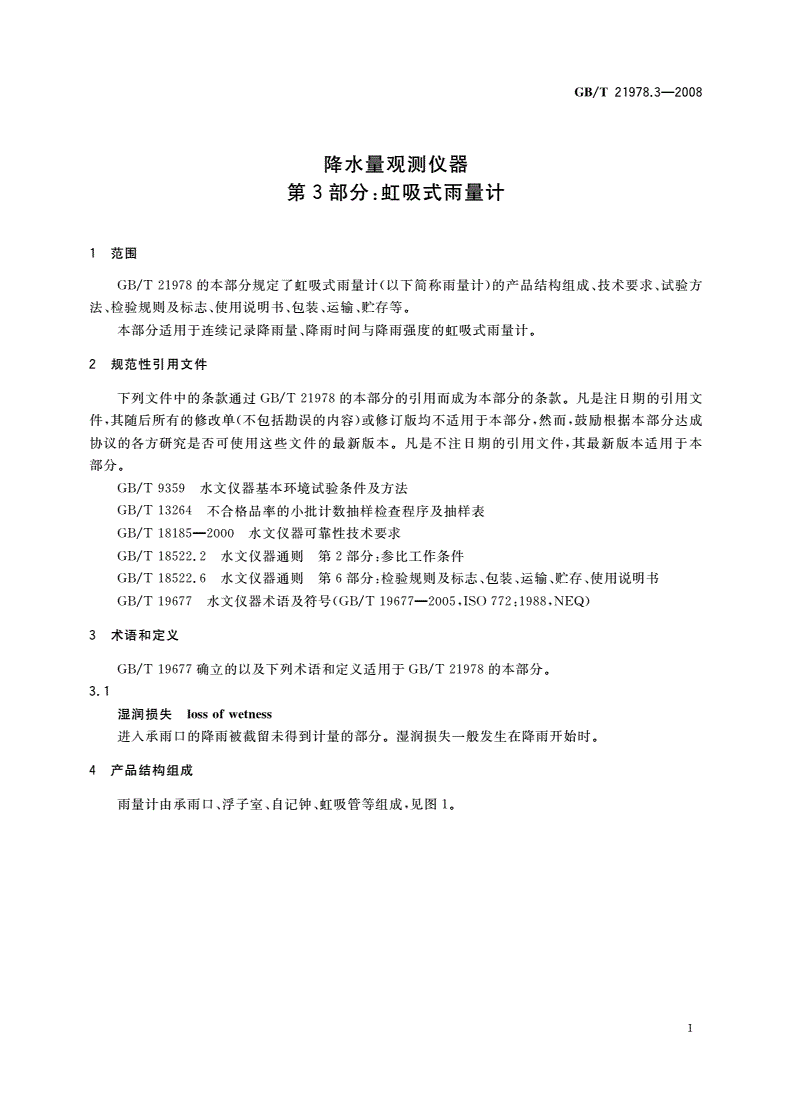

降水量观测仪器

第3部分：虹吸式雨量计

1范围

GB／T

21978的本部分规定了虹吸式雨量计(以下简称雨量计)的产品结构组成、技术要求、试验方

法、检验规则及标志、使用说明书、包装、运输、贮存等。

本部分适用于连续记录降雨量、降雨时间与降雨强度的虹吸式雨量计。

2规范性引用文件

下列文件中的条款通过GB／T21978的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB／T9359水文仪器基本环境试验条件及方法

GB／T

13264不合格品率的小批计数抽样检查程序及抽样表

GB／T18185

2000水文仪器可靠性技术要求

GB／T18522．2水文仪器通则第2部分：参比工作条件

GB／T

18522．6水文仪器通则第6部分：检验规则及标志、包装、运输、贮存、使用说明书

GB／T19677水文仪器术语及符号(GB／T19677--2005，ISO772：1988，NEQ)

3术语和定义

GB／T19677确立的以及下列术语和定义适用于GB／T21978的本部分。

3．1

ofwetness

湿润损失loss

进入承雨口的降雨被截留未得到计量的部分。湿润损失一般发生在降雨开始时。

4产品结构组成

雨量计由承雨口、浮子室、自记钟、虹吸管等组成，见图1。

21978．3—2008

GB／T

1——小漏斗；

2——笔挡；

3——浮子；

4——巡视窗；

5——浮子室；

6——储水瓶；

7——虹吸管；

8——自记笔；

9——自记钟；

10——外壳；

11——承雨口。

图1虹吸式雨量计

5技术要求

5．1工作环境条件

5．1．1温度：0℃～+50℃。

5．1．2相对湿度：不大于95％(+40℃，无凝露)。

5．2外观

雨量计各零部件所敷保护层应牢固、均匀、光洁，不应有砂眼、毛刺、碰伤、脱层、锈蚀、渗漏等缺陷。

其结构上应具有防堵、防虫等措施。

5．3承雨口

承雨口内径尺寸为≠200+Fmm。特殊情况下，采用其他规格的承雨口内径，其承雨面积应与标准

承雨面积有相同的相对误差。

承雨口材料应坚实，宜采用铜、铝、钢质合金等，其口缘应呈内直外斜的刃口状，刃口角度为40。～

45。，进入承雨口的降雨不应溅出承雨口外。

5．4降雨强度

连续降雨强度记录范围为0．01mm／min～4mm／min。当仪器在不超过4mm／min的降雨强度下

连续工作时，小漏斗不应有水溅出，各导水管应无阻流现象。

5．5分辨力

雨量计记录的分辨力为0．1mm。

2

21978．3—2008

GB／T

5。6记录范围

mm～10．0

记录纸分度范围为0mm。降雨量每达到10mm时，虹吸一次，自记笔返回零点，循环

记录。

5．7记录误差

rllr／l～10

当自记笔零点的示值为0mm降雨量时，0mm降雨量测量范围内的示值记录误差不应超

过士0．05mm。

5．8稳定性

1Tim和10mm。

零点和虹吸点的示值稳定性(即与自记纸上0mm点相比较)，不应超过t0．1

5．9虹吸及虹吸排水时间

虹吸时，水流应连续，不应有中断、间歇、水汽混杂和滴流等现象；虹吸结束后管内不应有影响下次

虹吸的残留液柱。

s。

在静态条件下，虹吸过程中无降雨或注水时，虹吸一次排水时间不应超过14

5．10湿润损失

雨量计的湿润损失不应大于0．5mm降雨量。

5．”灵敏阈

雨量计的灵敏阈不应大于0．1mill降雨量。

5．12计时误差

rain。

5．12．1机械式自记钟日走时误差不应大于±5

min。

5．12．2石英晶体自记钟日走时误差不应大于士1

5．13平行度

承雨口与安装自记钟、浮子室的底盘面应当平行。浮子杆上升或下降应灵活，无阻滞现象。

5．14防水密封性

空心浮子应不渗漏；实心浮子应采用不吸水材料制成。其他所有与水接触的零部件表面应光滑，其

相互配合或焊缝应当严密、牢固，不应有渗漏水现象。

5．15自记笔及划线

5．15．1浮子带动笔杆上升或下降时，笔尖在自记纸上的移动应灵活、平稳，不刮纸、不断线，划线宽度

ram／rain

不应超过0．3mml笔杆应乎直、光浩，具有弹性，且能使笔尖对自记纸有适当的压力。在o．01

的降水强度下，笔尖不应有阻滞、跳跃现象；当仪器在不超过4ram／rain的降雨强度下连续工作时，记录

图形应完整、清晰、无重叠、模糊等现象发
