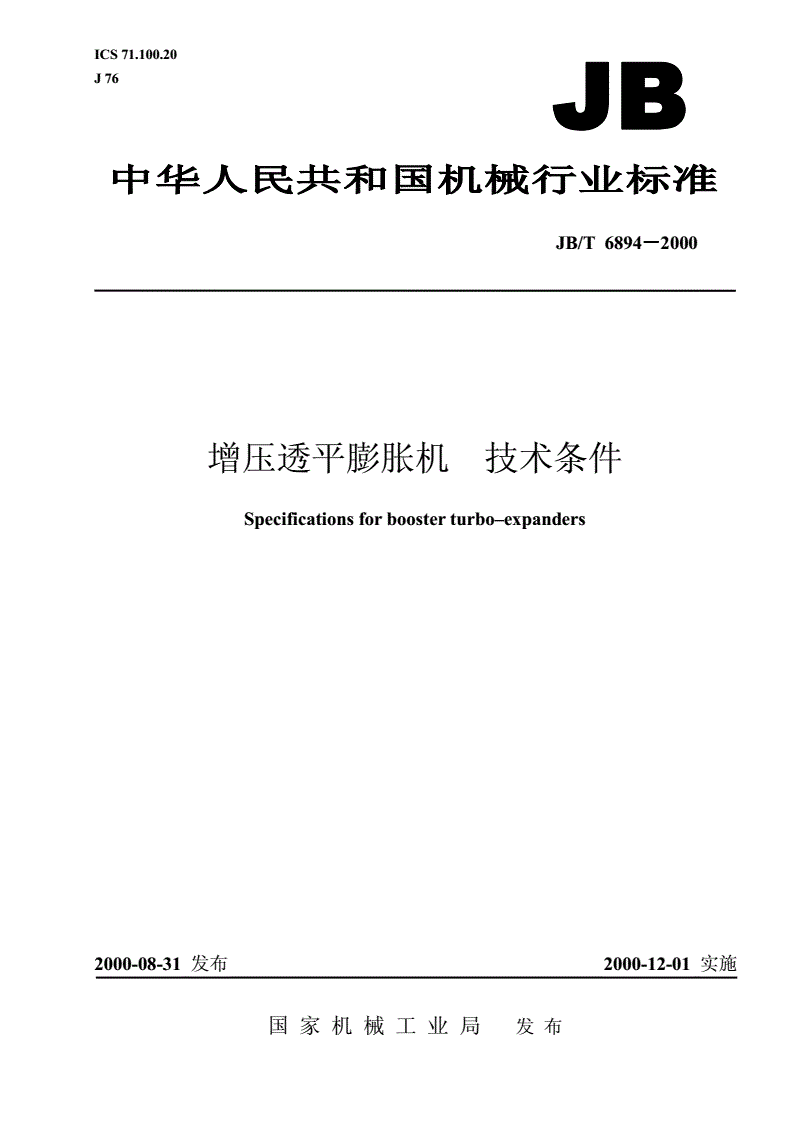

JB/T 6894-2000 增压透平膨胀机 技术条件

ICS71.100.20

J76

JB/T6894000－－－2

增压透平膨胀机技术条件

Specificationsforboosterturbo–expanders

2000-08-31发布2000-12-01实施

国家机械工业局发布

JB/T6894－－－－2000

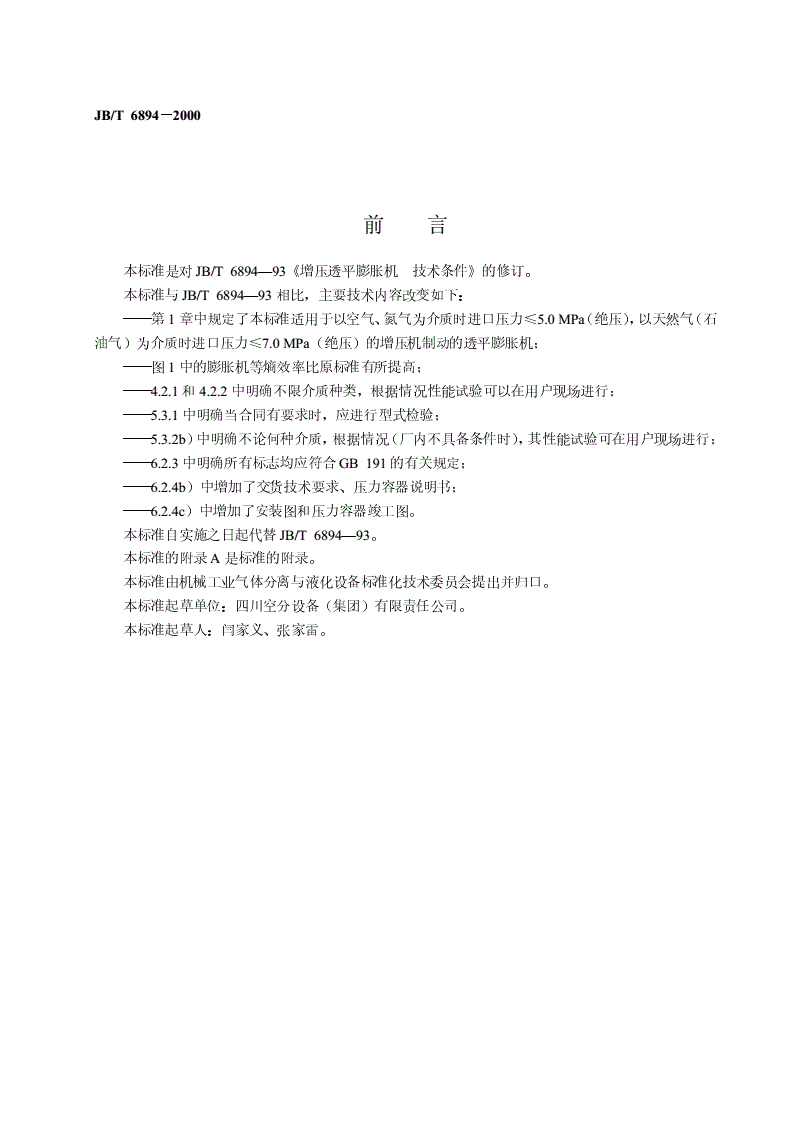

前言

本标准是对JB/T6894—93《增压透平膨胀机技术条件》的修订。

本标准与JB/T6894—93相比，主要技术内容改变如下：

——第1章中规定了本标准适用于以空气、氮气为介质时进口压力≤5.0MPa（绝压），以天然气（石

油气）为介质时进口压力≤7.0MPa（绝压）的增压机制动的透平膨胀机；

——图1中的膨胀机等熵效率比原标准有所提高；

——4.2.1和4.2.2中明确不限介质种类，根据情况性能试验可以在用户现场进行；

——5.3.1中明确当合同有要求时，应进行型式检验；

——5.3.2b）中明确不论何种介质，根据情况（厂内不具备条件时），其性能试验可在用户现场进行；

——6.2.3中明确所有标志均应符合GB191的有关规定；

——6.2.4b）中增加了交货技术要求、压力容器说明书；

——6.2.4c）中增加了安装图和压力容器竣工图。

本标准自实施之日起代替JB/T6894—93。

本标准的附录A是标准的附录。

本标准由机械工业气体分离与液化设备标准化技术委员会提出并归口。

本标准起草单位：四川空分设备（集团）有限责任公司。

本标准起草人：闫家义、张家雷。

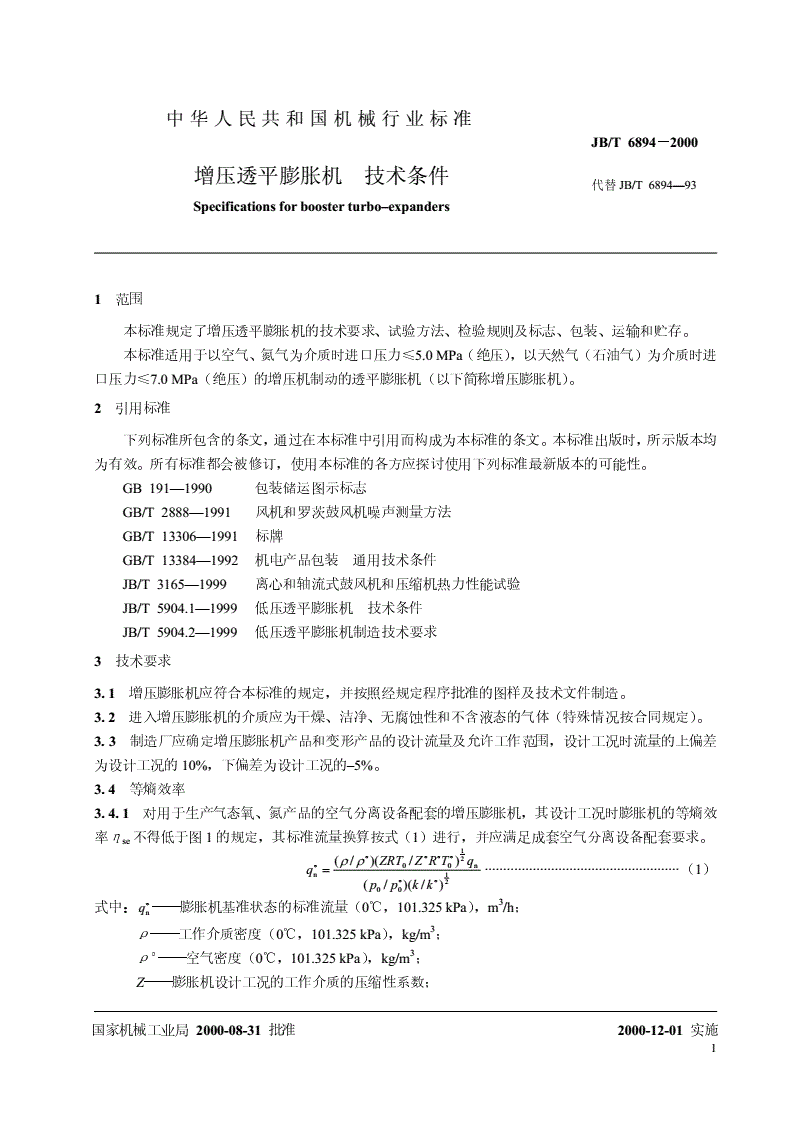

中华人民共和国机械行业标准

JB/T6894－－－－2000

增压透平膨胀机技术条件

代替JB/T6894—93

Specificationsforboosterturbo–expanders

1范围

本标准规定了增压透平膨胀机的技术要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于以空气、氮气为介质时进口压力≤5.0MPa（绝压），以天然气（石油气）为介质时进

口压力≤7.0MPa（绝压）的增压机制动的透平膨胀机（以下简称增压膨胀机）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

GB/T2888—1991风机和罗茨鼓风机噪声测量方法

GB/T13306—1991标牌

GB/T13384—1992机电产品包装通用技术条件

JB/T3165—1999离心和轴流式鼓风机和压缩机热力性能试验

JB/T5904.1—1999低压透平膨胀机技术条件

JB/T5904.2—1999低压透平膨胀机制造技术要求

3技术要求

3.1增压膨胀机应符合本标准的规定，并按照经规定程序批准的图样及技术文件制造。

3.2进入增压膨胀机的介质应为干燥、洁净、无腐蚀性和不含液态的气体（特殊情况按合同规定）。

3.3制造厂应确定增压膨胀机产品和变形产品的设计流量及允许工作范围，设计工况时流量的上偏差

为设计工况的10%，下偏差为设计工况的–5%。

3.4等熵效率

3.4.1对用于生产气态氧、氮产品的空气分离设备配套的增压膨胀机，其设计工况时膨胀机的等熵效

率ηse不得低于图1的规定，其标准流量换算按式（1）进行，并应满足成套空气分离设备配套要求。

1

(ρ/ρo)(ZRT/ZoRoTo)2q

o00n（）

qn=1·····················································1

oo2

(p0/p0)(k/k)

式中：o——膨胀机基准状态的标准流量（℃，），3；

qn0101.325kPam/h

ρ——工作介质密度（0℃，101.325kPa），kg/m3；

ρ°——空气密度（0℃，101.325kPa），kg/m3；

Z——膨胀机设计工况的工作介质的压缩性系数；

国家机械工业局2000-08-31批准2000-12-01实施
