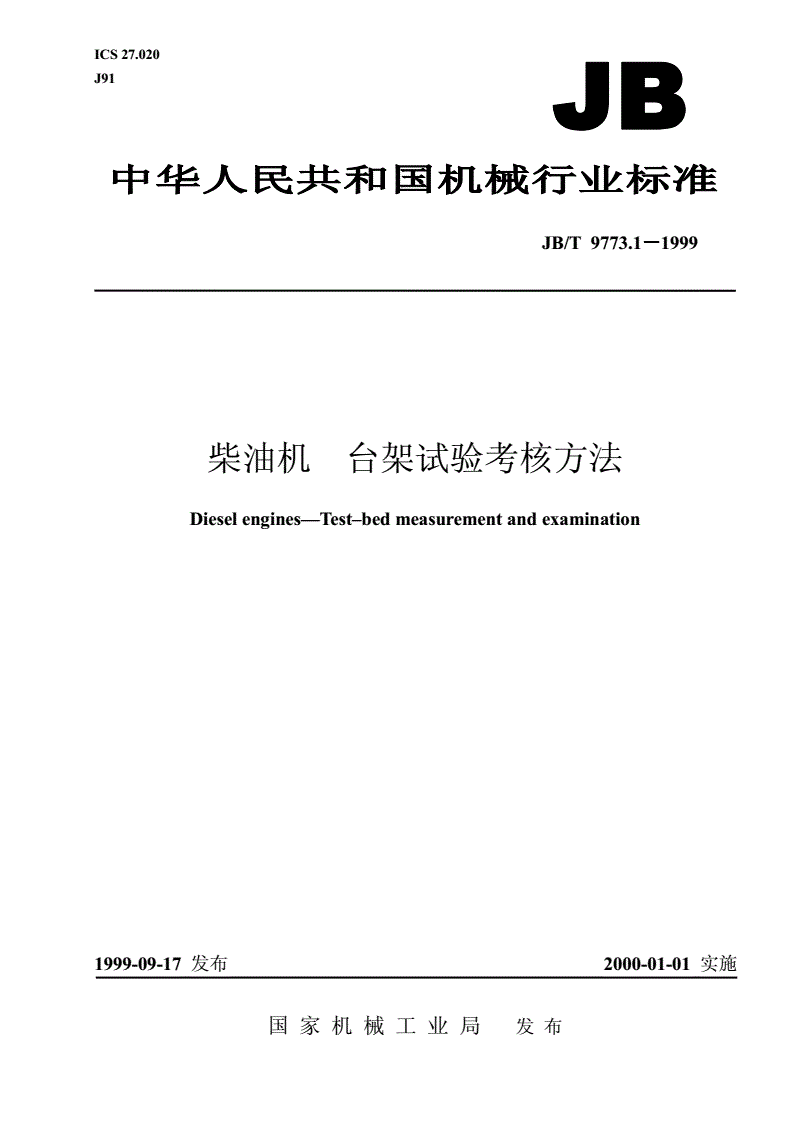

JB/T 9773.1-1999 柴油机 台架试验考核方法

ICS27.020

J91

JB/T9773.1999－－－1

柴油机台架试验考核方法

Dieselengines—Test–bedmeasurementandexamination

1999-09-17发布2000-01-01实施

国家机械工业局发布

JB/T9773.1－－－－1999

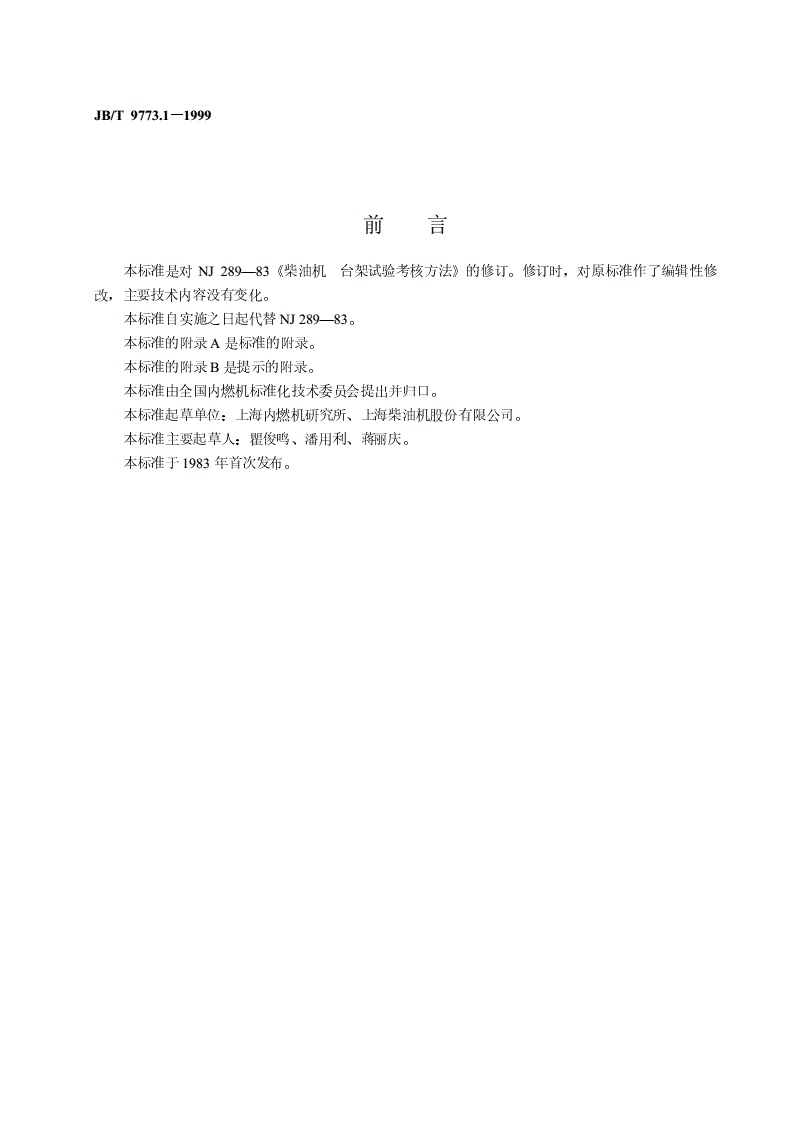

前言

本标准是对NJ289—83《柴油机台架试验考核方法》的修订。修订时，对原标准作了编辑性修

改，主要技术内容没有变化。

本标准自实施之日起代替NJ289—83。

本标准的附录A是标准的附录。

本标准的附录B是提示的附录。

本标准由全国内燃机标准化技术委员会提出并归口。

本标准起草单位：上海内燃机研究所、上海柴油机股份有限公司。

本标准主要起草人：瞿俊鸣、潘用利、蒋丽庆。

本标准于1983年首次发布。

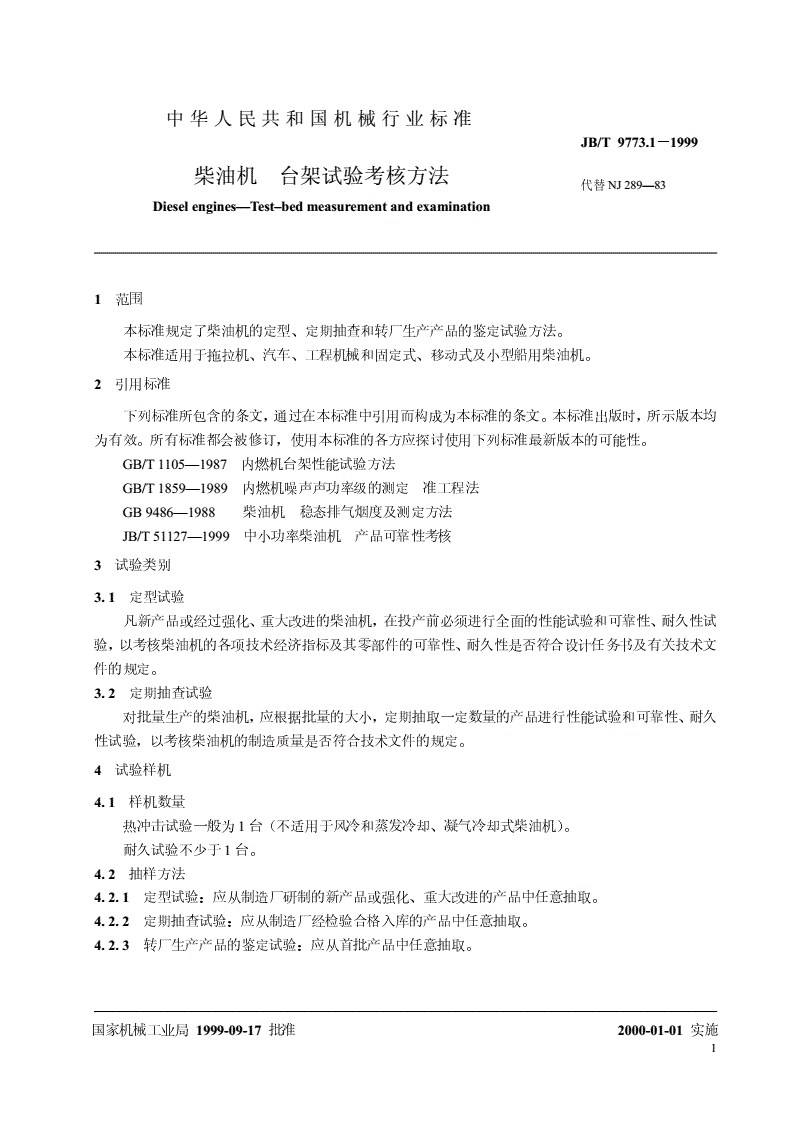

中华人民共和国机械行业标准

JB/T9773.1－－－－1999

柴油机台架试验考核方法

代替NJ289—83

Dieselengines—Test–bedmeasurementandexamination

1范围

本标准规定了柴油机的定型、定期抽查和转厂生产产品的鉴定试验方法。

本标准适用于拖拉机、汽车、工程机械和固定式、移动式及小型船用柴油机。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1105—1987内燃机台架性能试验方法

GB/T1859—1989内燃机噪声声功率级的测定准工程法

GB9486—1988柴油机稳态排气烟度及测定方法

JB/T51127—1999中小功率柴油机产品可靠性考核

3试验类别

3.1定型试验

凡新产品或经过强化、重大改进的柴油机，在投产前必须进行全面的性能试验和可靠性、耐久性试

验，以考核柴油机的各项技术经济指标及其零部件的可靠性、耐久性是否符合设计任务书及有关技术文

件的规定。

3.2定期抽查试验

对批量生产的柴油机，应根据批量的大小，定期抽取一定数量的产品进行性能试验和可靠性、耐久

性试验，以考核柴油机的制造质量是否符合技术文件的规定。

4试验样机

4.1样机数量

热冲击试验一般为1台（不适用于风冷和蒸发冷却、凝气冷却式柴油机）。

耐久试验不少于1台。

4.2抽样方法

4.2.1定型试验：应从制造厂研制的新产品或强化、重大改进的产品中任意抽取。

4.2.2定期抽查试验：应从制造厂经检验合格入库的产品中任意抽取。

4.2.3转厂生产产品的鉴定试验：应从首批产品中任意抽取。

国家机械工业局1999-09-17批准2000-01-01实施

1

JB/T9773.1－－－－1999

5试验条件

5.1试验样机应符合产品图样和技术文件的要求。

5.2试验样机必须装有产品技术条件所规定的全部附件。若在试验时不装排气消声器、排气管，则试

验装置的排气管道阻力应与产品相当。

5.3标准大气状况，功率和燃油消耗率的换算，以及试验设备、方法和精度均应符合GB/T1105的规定。

试验时的环境大气状况（大气压和进气温度）如偏离标准大气状况时，需进行换算，并在试验报告

中予以说明。

5.4试验用柴油、机油和冷却介质，试验时柴油机的燃油温度、出水温度、机油压力和温度，以及中

冷器的冷却介质进口温度等均应符合柴油机使用说明书的规定。

6试验程序

6.1柴油机可进行磨合与调整，但磨合时间不得超过45h，运转工况由制造厂确定。

6.2性能试验。

6.3拆机检查并测量8.5所规定的主要零件尺寸。

6.4检测后重装柴油机，进行走合与调整，走合时间不得超过12h，运转工况由制造厂确定。

6.5可靠性、耐久性试验。

6.6性能复试。

6.7拆机检查并复测主要零件尺寸。

注：热冲击试验不进行零件尺寸测量。

7性能试验

7.1试验项目和方法：

a)起动性能试验；

b)各缸工作均匀性试验；

c)机械效率测定；

d)负荷特性或速度特性或推进特性试验（视柴油机用途而定）；

e)调速特性试验；

f)空载特性和最低空载稳定转速（怠速）试验；

g)船用主机的换向、倒转、停缸、停增压器和最低工作稳定转速试验；

h)安全装置试验；

i)排气烟度测定按GB9486的规定进行；

j)噪声测定按GB/T1859的规定进行；

k)机油消耗量测定按附录A（标准的附录
