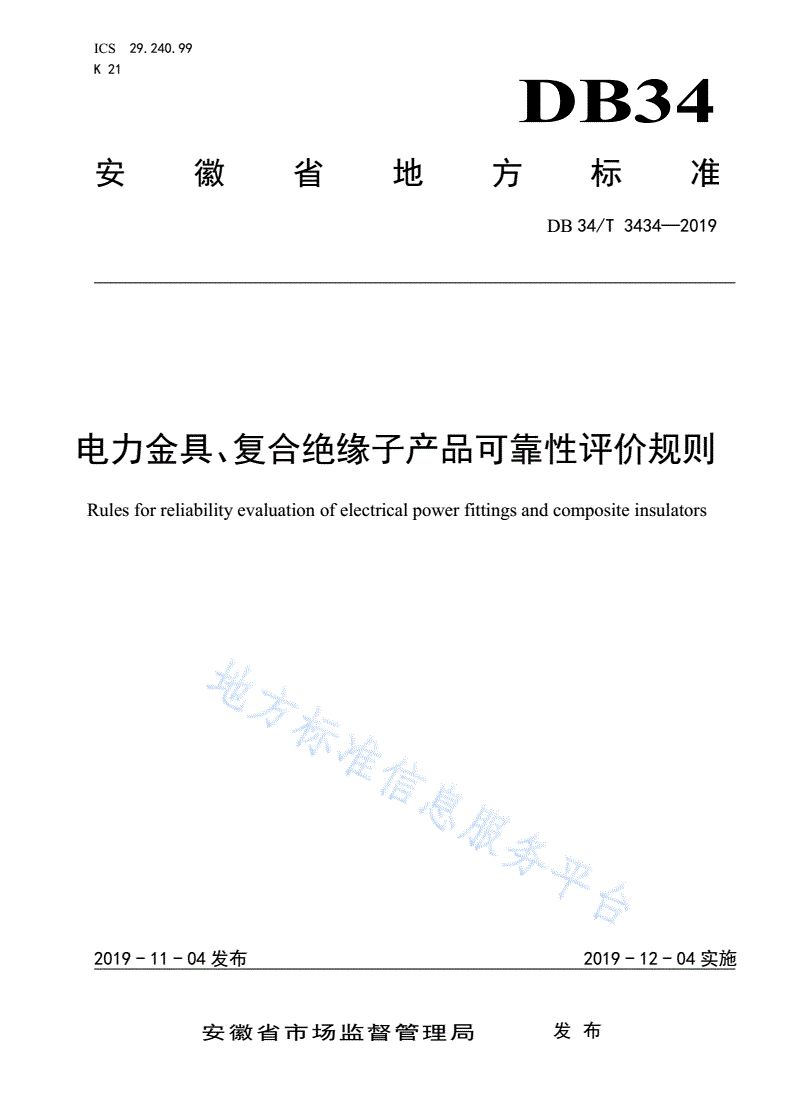

DB34/T 3434-2019 电力金具、复合绝缘子产品可靠性评价规则

ICS29.240.99

K21

DB34

安徽省地方标准

DB34/T3434—2019

电力金具、复合绝缘子产品可靠性评价规则

Rulesforreliabilityevaluationofelectricalpowerfittingsandcompositeinsulators

文稿版次选择

2019-11-04发布2019-12-04实施

安徽省市场监督管理局发布

DB34/T3434—2019

前  言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省建筑节能标准化技术委员会归口。

本标准起草单位：固力发电气有限公司、安徽省产品质量监督检验研究院、安徽省电力科学研究院、

固力发集团股份有限公司。

本标准主要起草人：郑哲、丁宏、葛业飞、胡淑丽、高洁、鲁超、徐辉、郑巨州、周义、鲍雄飞、

经成、李建国、陈飞。

I

DB34/T3434—2019

电力金具、复合绝缘子产品可靠性评价规则

1范围

本标准规定了电力金具、复合绝缘子产品可靠性评价规则的抽样、评价指标、评价规则、异议处理。

本标准适用于电力金具、复合绝缘子（额定电压1kV及以上）产品的可靠性评价。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1001.2标称电压高于1000V的架空线路绝缘子第2部分：交流系统用绝缘子串及绝缘子串组

定义、试验方法和接收准则

GB/T2314电力金具通用技术条件

GB/T2315电力金具标称破坏载荷系列及连接型式尺寸

GB/T2317.1电力金具试验方法第1部分：机械试验

GB/T2317.3电力金具试验方法第3部分：热循环试验

GB/T19519架空线路绝缘子标称电压高于1000V交流系统用悬垂和耐张复合绝缘子定义、试验

方法及接收准则

GB/T20142标称电压高于1000V的交流架空线路用线路柱式复合绝缘子——定义、试验方法及接

收准则

GB/T22079标称电压高于1000V使用的户内和户外聚合物绝缘子一般定义、试验方法和接收准则

GB/T25318绝缘子串元件球窝联接用锁紧销尺寸和试验

DL/T757耐张线夹

DL/T758接续金具

DL/T768.7电力金具制造质量钢铁件热镀锌层

DL/T1098间隔棒技术条件和试验方法

DL/T1099防振锤技术条件和试验方法

JB/T8177绝缘子金属附件热镀锌层通用技术条件

3抽样

3.1抽样方法及数量

3.1.1在企业成品库内或市场待销产品中随机抽取同一型号规格、同一批次，同时具有产品质量检验

合格证明，或者以其他形式表明合格的产品。

3.1.2随机抽取具有代表性的产品,每种产品抽取样品不少于6件。

3.1.3随机数使用随机数表、骰子或扑克牌等方法产生。

3.2样品处置

1

DB34/T3434—2019

3.2.1对检验样品和备用样品分别签封，如样品标签上标明特殊储存或搬运要求，样品应按要求进行

处置，同时应有相应记录。

3.2.2备样封存于检验机构。

3.3抽样单

3.3.1应真实准确地填写被抽查产品的相关信息，并由企业或经销单位确认。

3.3.2产品执行企业标准时，应填写企业标准名称、编号。

4评价指标

4.1耐张线夹

评价指标见表1。

表1耐张线夹产品评价指标

类别重要程度分类

压预螺

序号检测项目楔评价依据试验方法

缩绞栓A类B类

型

型式型

1外观√√√√GB/T2314GB/T2314√

2尺寸√√√√GB/T2314按图样要求√

3组装√√√√按图样要求按图样要求√

热镀锌锌

4√√√√DL/T768.7DL/T768.7√

层厚度

5破坏载荷√√DL/T757、图样要求GB/T2317.1√

6握力√√√√DL/T757GB/T2317.1√

7电阻√DL/T757GB/T2317.3√

8热循环√GB/T2317.3GB/T2317.3√

注1：A类：极重要质量项目是指直接涉及产品使用安全的指标；

B类：重要质量项目是指涉及产品使用寿命、能效、关键性能或特征值的指标。

注2：评价指标的重要程度分类均按此分类。

4.2接续金具

评价指标见表2。

表2接续金具产品评价指标

序类别
