GB/T 16940-1997 直线运动支承 直线运动球轴承 外形尺寸和公差

21.100.01

JICS11噶H

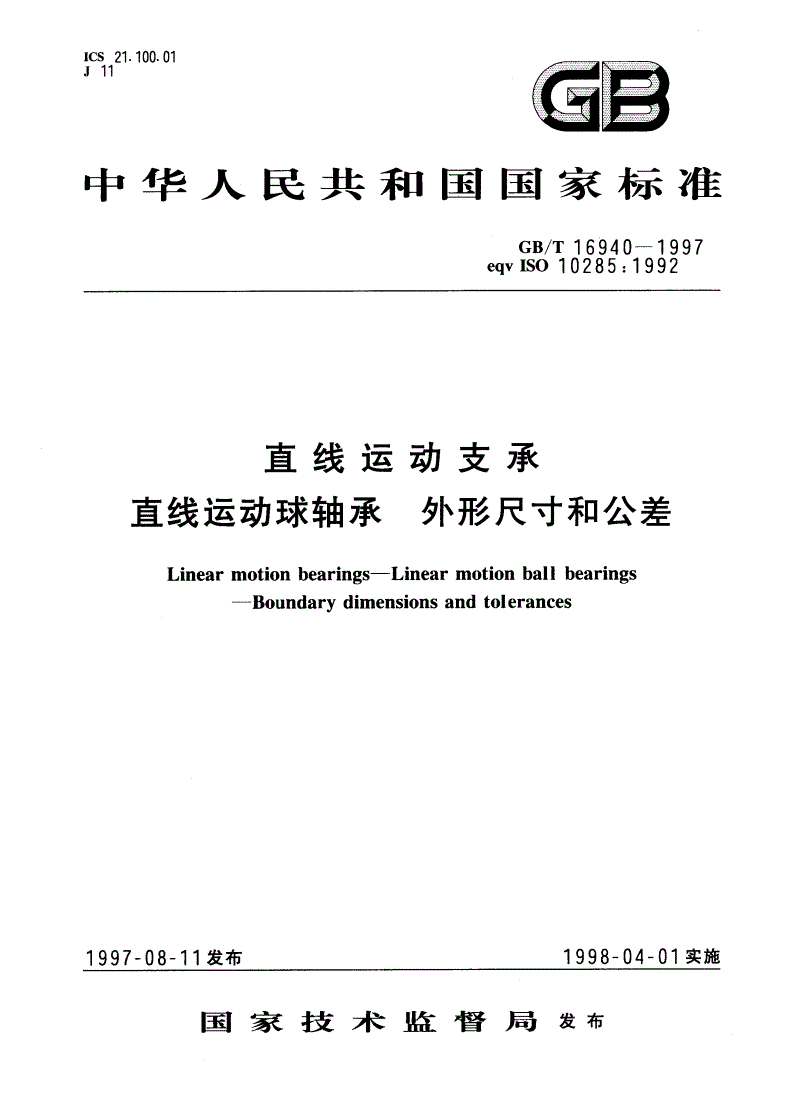

中华人民共和国国家标准

GB/'r16940一1997

eqvISO10285:1992

直线运动支承

直线运动球轴承外形尺寸和公差

Linearmotionbearings-Linearmotionballbearings

-Boundarydimensionsandtolerances

1997一08一11发布1998一04一01实施

国家技刁障监督局发布

cB/T16940一1997

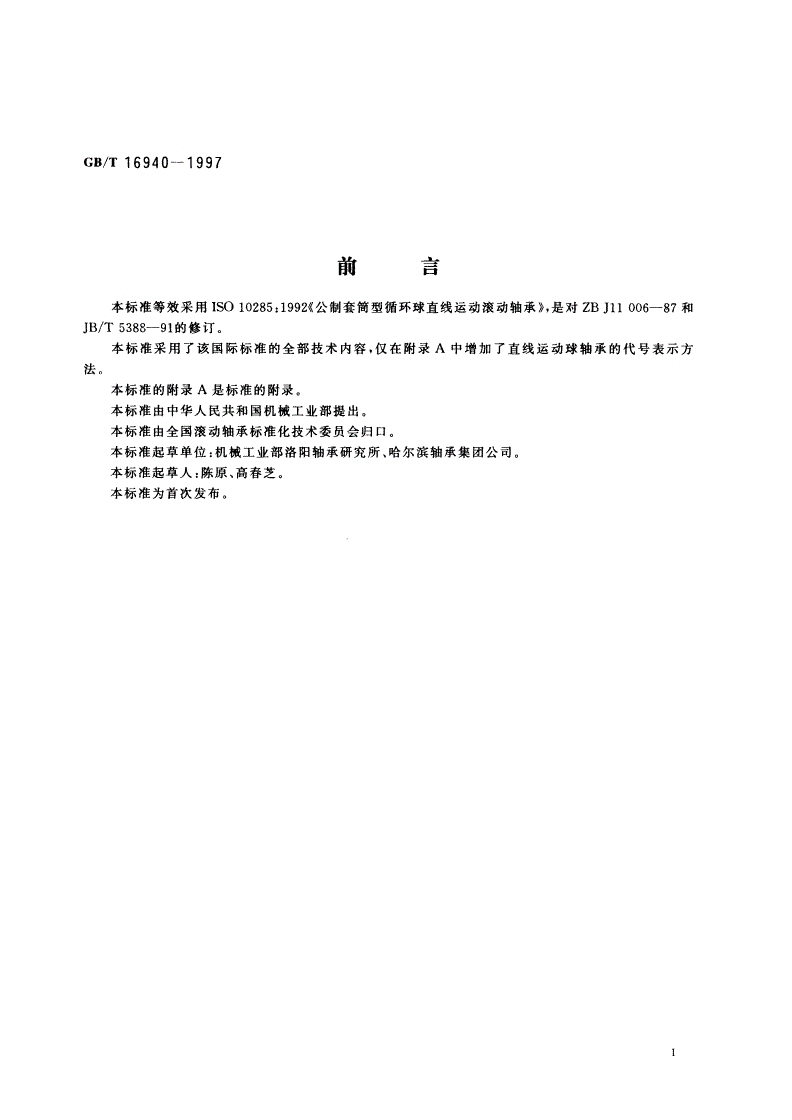

前言

本标准等效采用ISO10285;1992《公制套筒型循环球直线运动滚动轴承》，是对zBJ11006-87和

JB/T5388-91的修订。

本标准采用了该国际标准的全部技术内容，仅在附录A中增加了直线运动球轴承的代号表示方

法。

本标准的附录A是标准的附录。

本标准由中华人民共和国机械工业部提出。

本标准由全国滚动轴承标准化技术委员会归口。

本标准起草单位:机械工业部洛阳轴承研究所、哈尔滨轴承集团公司。

本标准起草人:陈原、高春芝。

本标准为首次发布。

Gs/T16940一1997

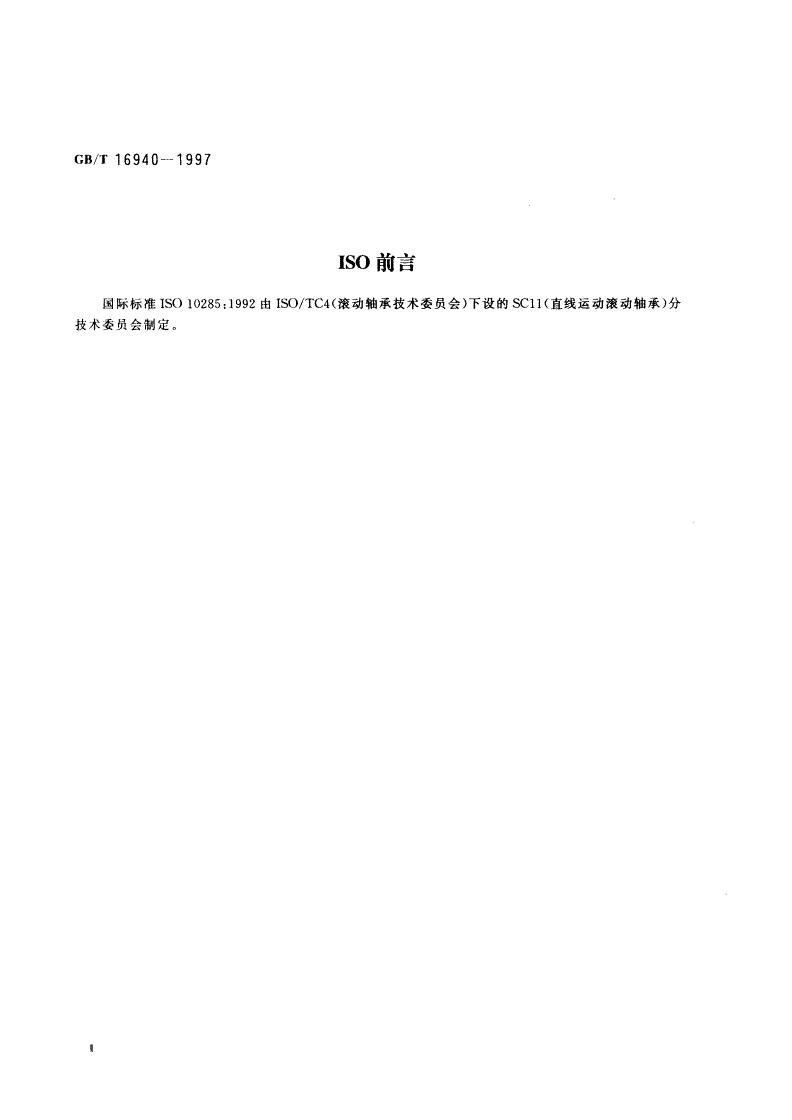

ISO前言

国际标准ISO10285:1992由ISO/TC4滚动轴承技术委员会)下设的scll(直线运动滚动轴承)分

技术委员会制定。

Gs/T16940一1997

引言

直线运动球轴承提供的直线运动不同于旋转运动。本标准所述的这类轴承采用钢球作滚动体，在绕

轴的圆柱形轴承体内的若千条封闭滚道上作循环运动。

直线运动球轴承通常用以满足以下要求:

a)平稳低摩擦运动，无爬行惑振动。

b)轴承与轴之间产生相对直线运动时，只需较小的力。

以上要求和其他一些要求，可以通过正确使用各种不同类型的直线运动球轴承(闭型、调整型、开口

型)来达到。应该由制造厂和用户对轴承的类型和规格进行合理的选择。

中华人民共和国国家标准

直线运动支承GB/T16940一1997

eqvISO10285:1992

直线运动球轴承外形尺寸和公差

Linearmotionbearings-Linearmotionballbearings

-Boundarydimensionsandtolerances

范围

本标准规定了套筒型循环球直线运动轴承的外形尺寸、公差和代号方法。

本标准仅适用于套筒型循环球直线运动轴承。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB1800-79公差与配合总论标准公差与基本偏差

GB1801-79公差与配合尺寸至500mm孔、轴公差带与配合

GB4199-89滚动轴承公差定义

GB6930-86滚动轴承词汇

3定义

本标准采用了GB4199和GB693。及以下定义。

3.1套筒型循环球直线运动轴承linearmotion,recirculating-ball,sleeve-typerollingbearing

为实现沿轴作直线运动而设计的一种具有若干循环球封闭滚道的圆柱套筒型直线运动轴承。

3.2轴shaft

直线运动轴承作往复运动顺沿的淬硬圆轴。

3.3公称外径nominaloutsidediameter

包容基本圆柱外表面之理论表面的圆柱体直径。

3.4球组公称内径nominalballcomplementborediameter

与球组内切的圆柱体直径。

3.5轴承公称宽度nominalbearingwidth

限定直线运动球轴承宽度峥两个理论端面间的距离

3.6径向跳动radialrunout

圆柱套筒的外表面与球组内径中心线间的最大和最小径向距离之差。

3.7闭型轴承closed-typebearing

该型式轴承，其外套筒是连续的或实质L是连续的。在大多数情况下，通过选择座的配合、轴的公差

和轴承，对球组内径与轴之间的游隙进行调整。

3.8调整型轴承adjustable-typebearing

国家技术监督局1997一08一11批准1998一04一01实施

GB/T16940一1997

该型式轴承具有弹性，允许对球组内径与轴之间的游隙作机械调整。

3.9开口型轴承open-typebearing

该型式轴承，沿轴向截去一部分，而提供其在支承导轨轴上的游隙。

4符号

见图1一图3,

F,球组公称内径

F-球组单一内径

AF-:球组单一内径与球组公称内径之差(F,-F刀

D:公称外径

Dm,:单一平面平均外径

AD_:单一平面平均外径与公称外径之差(Dmp-D)

D,:止动槽直径

D,...:止动槽最大直径

C:轴承公称宽度

C,:轴承单一宽度

△(、:轴承单一宽度与轴承公称宽度之差(C,-C)

C,:两止动槽外端面间公称距离

C:两止动槽外端面间单一距离

Ac.:两止动槽外端面间单一距离与公称距离之差(C-C)

C2:止动槽公称宽度

c:二:止动槽最小宽度

E:开口型轴承在直径F，处的开口宽度

E}:开口型轴承在直径F处的最小开口宽度

K-:成套轴承的径向跳动

a:开口型轴承开口的包容角

am,:开口型轴承开口的最小包容角

夕卜形尺寸

表1一表4中给出了尺寸系列1,2,3和4的轴承外形尺寸(见图1一图3),

6标记

标记示例:

直线运动支承LB304768AJGB/T16940-1997

LBP...型

图1

GB/T16940一1997

~店c,c,c,

自嘿鄂叠叠i

LB.二型LB...AlbLB...OPM

图2

粼解藻摹鞘纂

LB...WOP塑

图3

表11系列外形尺寸们1m

轴承代号外形尺寸

LBP,型FDC

LBP37103710

LBP48124812

LBP5101551015

LBP61219612I夕

LBP8152481524

LBP101726101726

LBP121928121928

LBP162430162430

LBP202830202830

LBP253540253540

LBP304050304050

LBP405260405260

LBP506270506270

LBP607585607585

注:表中尺寸也适用于LB...型和LB...AI型轴承。

cB/T16940一1997

表22系列外形尺寸mm

轴承代号外形尺寸

LBP...型F.DC

LBP122024122024

LBP162528162528

LBP203030203030

LBP253737253737

LBP304444304444

LBP405656405656

注:表中尺寸也适用于LB...型和LB...AJ型轴承

表33系列外形尺寸mm

轴承代号外形尺寸开口
