DB11/T 302-2005 燃气输配工程设计、施工、验收技术规定

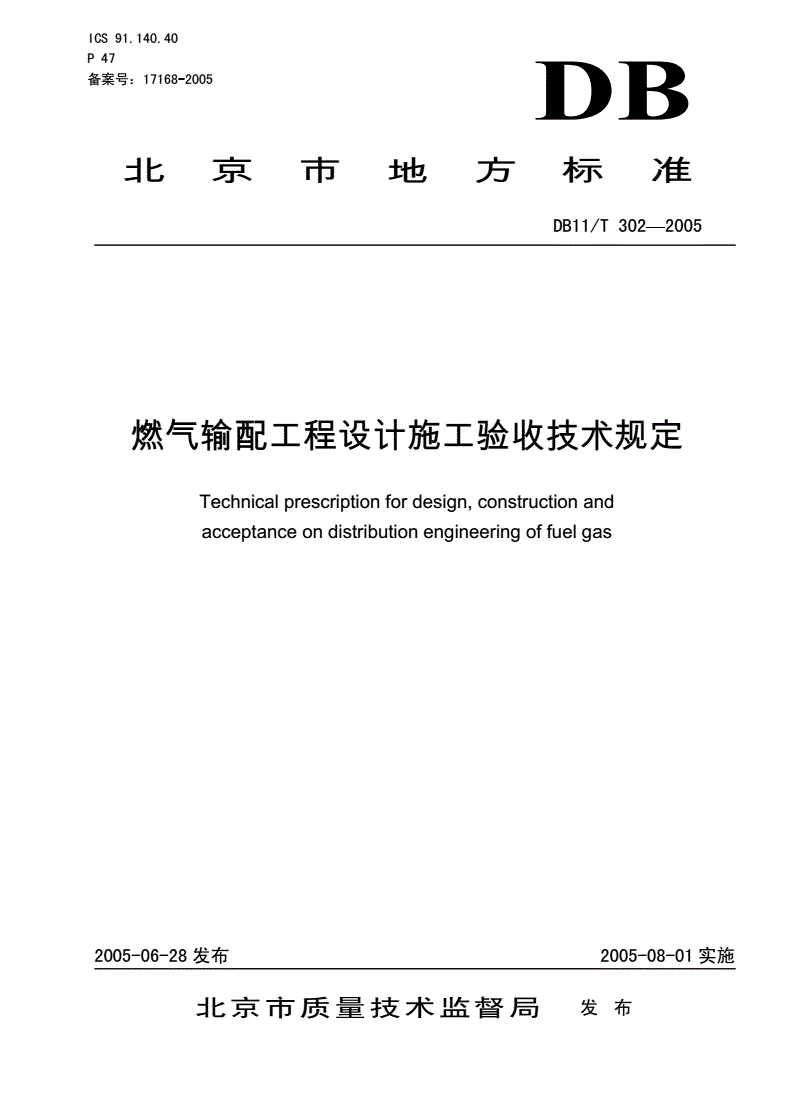

ICS91.140.40

P47

备案号：17168-2005DB

北京市地方标准

DB11/T302—2005

燃气输配工程设计施工验收技术规定

Technicalprescriptionfordesign,constructionand

acceptanceondistributionengineeringoffuelgas

2005-06-28发布2005-08-01实施

北京市质量技术监督局发布

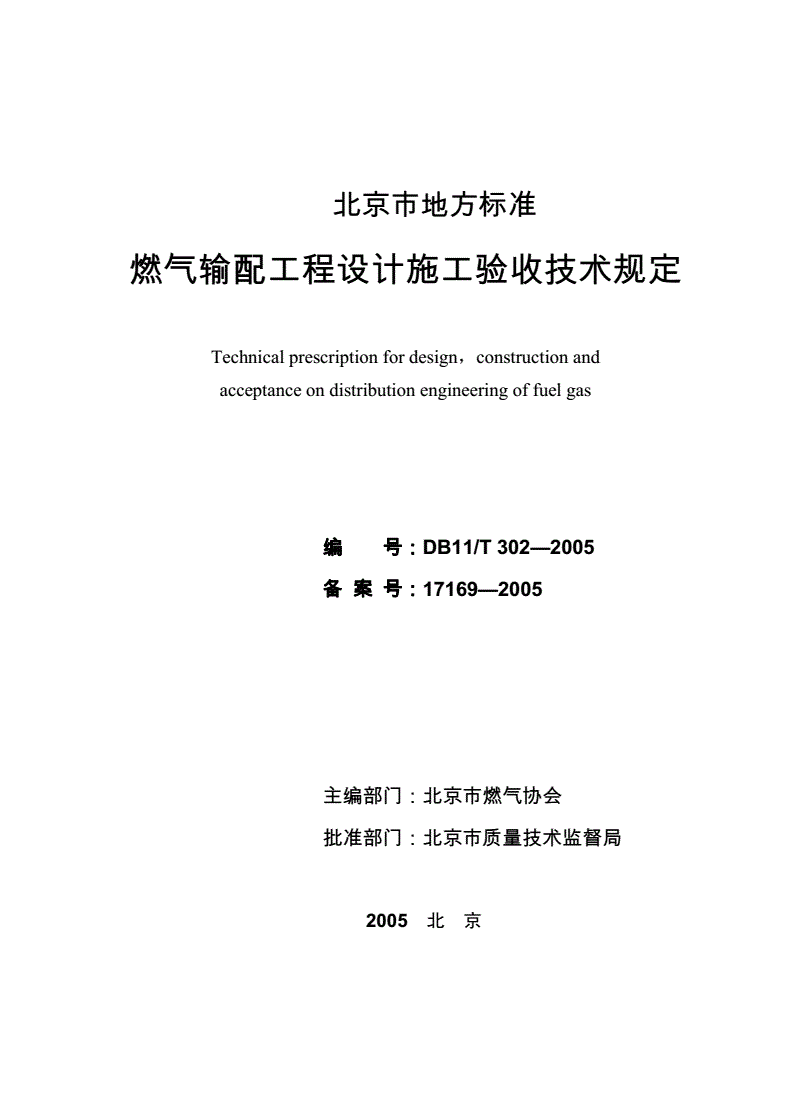

北京市地方标准

燃气输配工程设计施工验收技术规定

Technicalprescriptionfordesign，constructionand

acceptanceondistributionengineeringoffuelgas

编号：DB11/T302—2005

备案号：17169—2005

主编部门：北京市燃气协会

批准部门：北京市质量技术监督局

2005北京

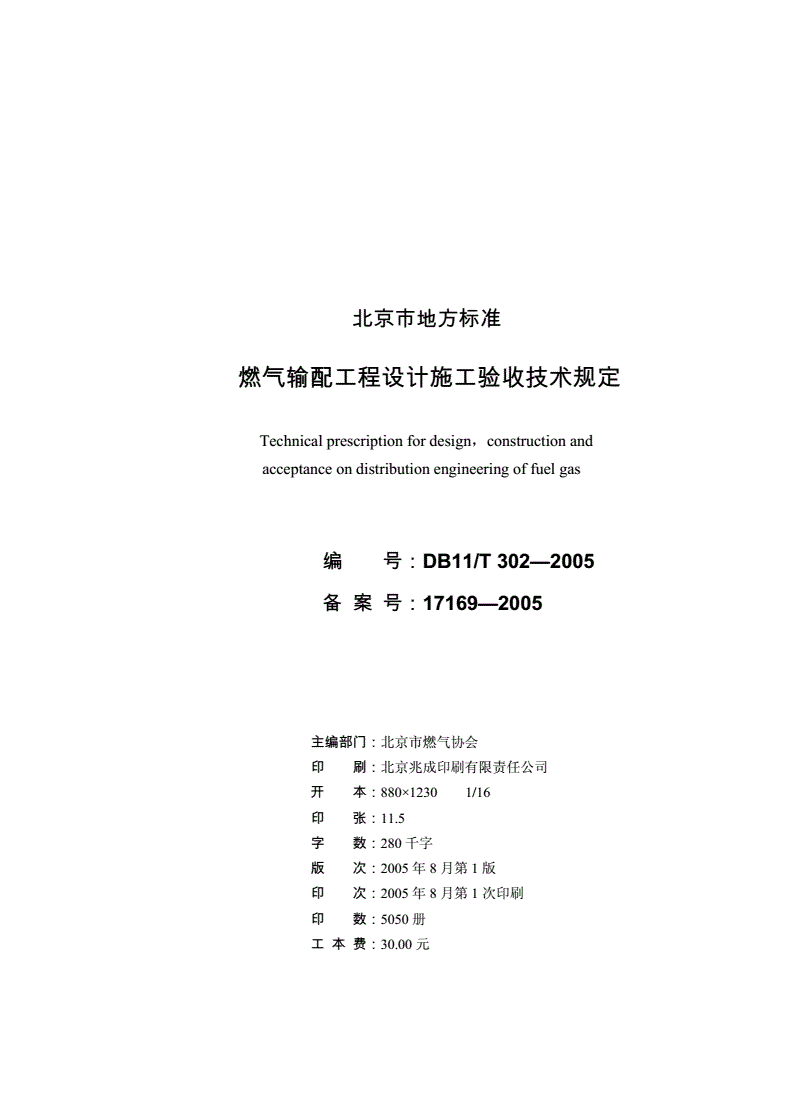

北京市地方标准

燃气输配工程设计施工验收技术规定

Technicalprescriptionfordesign，constructionand

acceptanceondistributionengineeringoffuelgas

编号：DB11/T302—2005

备案号：17169—2005

主编部门：北京市燃气协会

印刷：北京兆成印刷有限责任公司

开本：880×12301/16

印张：11.5

字数：280千字

版次：2005年8月第1版

印次：2005年8月第1次印刷

印数：5050册

工本费：30.00元

前言

本规定是根据北京市市政管理委员会京政管字［2001］127号文的通知，

由北京市燃气协会负责主编，并会同有关单位组成编制组共同编制而成。在

编制过程中，编制组经广泛调查研究，认真总结北京市燃气供应的实践经验，

依据相关的现行的国家标准，参考了国外先进标准，在广泛征求意见的基础

上，制定了本规定。

本规定共分6章和13个附录。其主要内容有：总则、用气量与燃气质量、

燃气输配系统、压缩天然气供应、液化石油气供应、试验与验收等。

本规定由北京市市政管理委员会负责管理和对强制性条文的解释，由主

编单位负责具体技术内容的解释。

本规定主编单位：北京市燃气协会(地址：北京市经济技术开发区宏达北

路5号502室，邮政编码100176，联系电话：010－67880853)。

本规定参编单位：北京市燃气集团有限责任公司、北京市煤气热力工程

设计院有限公司、北京市燃气工程设计公司、北京优奈特燃气工程技术有限

公司、北京建筑工程学院、北京大地燃气工程有限责任公司、北京新奥燃气

有限公司、北京松晖管道有限公司、上海飞奥燃气设备有限公司、浙江苍南

仪表厂、宁波市圣字机械制造(管道)有限公司。

本规定主要起草人员：戚大明、程佩文、叶秀芬、范珏明、曹永根、张

生华、周大同、王守学、张一萍、薛蓓群、陈敏、张海梁、赵仲和、陈杰、

玉建军、张申正。

DB11/T302－2005

目录

主要符号

1总则..................................................................(1)

2用气量与燃气质量......................................................(2)

2.1用气量...........................................................................................................................(2)

2.2燃气质量.......................................................................................................................(2)

3燃气输配系统..........................................................(3)

3.1一般规定......................................................................................................................(3)

3.2燃气管道的计算流量和水力计算...................................................................................(4)

3.3压力小于等于1.6MPa的室外燃气管道........................................................................(9)

3.4压力大于1.6MPa的室外燃气管道...............................................................................(16)

3.5门站和储配站...............................................................................................................(21)

3.6调压站(箱)与调压装置..................................................................................................(25)

3.7管材、管件、阀门及材料的性能与检验........................................................................(31)

3.8钢制燃气管道和储罐的防腐..........................................................................................(34)

3.9钢管及附属设备施工与安装..........................................................................................(41)

3.10聚乙烯燃气管道施工与安装........................................................................................(45)

3.11监控及数据采集..........................................................................................................(47)

3.12土方工程....................................................................................................................(48)

4压缩天然气供应........................................................(51)

4.1一般规定......................................................................................................................(51)

4.2压缩天然气加气站........................................................................................................(51)

4.3压缩天然气供应站........................................................................................................(58)

4.4压缩天然气汽车加气站.................................................................................................(61)

4.5站内管道及附件............................................................................................................(63)

4.6站内建筑物及构筑物的防火及防爆...............................................................................(64)

4.7站内辅助系统及配套设施.............................................................................................(64)

4.8压缩天然气站的施工与安装..........................................................................................(66)

5液化石油气供应........................................................(71)

5.1一般规定......................................................................................................................(71)

5.2液态液化石油气的运输.................................................................................................(71)

5.3液化石油气储存站、储配站及灌瓶站............................................................................(73)

I

DB11/T302－2005

5.4气化站和混气站............................................................................................................(77)

5.5瓶装供应站...................................................................................................................(80)

5.6液化石油气汽车加气站.................................................................................................(82)

5.7储罐、容器、管道及附件和检测仪表............................................................................(92)

5.8消防系统......................................................................................................................(93)

5.9电气防爆、防雷和防静电.............................................................................................(95)

5.10通讯与绿化.................................................................................................................(95)

5.11液化石油气工程的施工与安装....................................................................................(95)

6试验与验收...........................................................(102)

6.1一般规定....................................................................................................................(102)

6.2埋地燃气管道的试验与验收........................................................................................(102)

6.3燃气工程各类站(厂)的试验与验收..............................................................................(105)

6.4压缩天然气供应工程的试验与验收.............................................................................(105)

6.5液化石油气管道、储罐及设备的试验和验收...............................................................(107)

6.6施工安装工程的验收文件及总验收报告......................................................................(109)

附录A几种商业用户用气量指标..........................................(112)

附录B环氧煤沥青防腐层的技术指标、施工及检验..........................(113)

附录C聚乙烯胶粘带防腐层的技术指标、施工及检验........................(117)

附录D熔结环氧粉末防腐层技术指标、施工及检验..........................(120)

附录E聚乙烯防腐涂层的技术指标、施工及检验............................(124)

附录F塑化石油沥青包覆带的技术指标、施工及检验........................(127)

附录G阴极保护施工....................................................(130)

附录H热收缩套(带/片)PE防腐层防腐补口的性能指标、施工及检验...........(131)

附录I居民生活用燃具的同时工作系数....................................(133)

附录J严密性试验压力降ΔP的修正.......................................(134)

附录K本规定依据的主要现行国家规范、标准..............................(135)

附录M主要名词解释....................................................(138)

附录N本规定用词说明..................................................(140)

北京市地方标准《燃气输配工程设计施工验收技术规定》条文说明..............(141)

II

DB11/T302－2005

主要符号

Qh——燃气小时计算流量；

Qh1——居民生活和商业用户燃气小时计算流量；

Qh2——采暖或空调用燃气小时计算流量；

Qh3——工业企业燃气小时计算流量；

Qh4——供气区域内其它及发展用气量折算的小时计算流量；

Qn——燃具的额定流量；

Qa——年燃气用量；

k——同种燃具的同时工作系数；

N——同种燃具或同种组合燃具的数目；

h——燃具最大负荷利用小时数；

Km——月高峰系数；

Kd——日高峰系数；

Kh——小时高峰系数；

F——使用燃气采暖或空调的建筑面积；

qH——建筑物采暖或空调耗热指标；

Δp——燃气管道摩擦阻力损失；

L——燃气管道的计算长度；

λ——燃气管道摩擦阻力系数；

K——管壁内表面当量绝对粗糙度；

Q——燃气管道的计算流量；

P——输送燃气设计压力；

d——管道内径；

D——管道外径；

P1——燃气管道起点压力；

P2——燃气管道终点压力；

Pn——低压燃具的额定压力；

ΔPd——从调压站(箱、器)到最远管道的允许阻力损失；

Hb——储罐最低液面与泵中心线的高程差；

ΣΔP——储罐出口至泵入口管段的总阻力损失；

Δh——泵的允许气蚀余量；

μ——液化石油气在管道中的平均流速；

G——液化石油气储罐最大设计允许充装量；

Vb——储罐的几何容积。

III

DB11/T302－2005

1总则

1.0.1为使北京市燃气输配工程设计、施工与验收符合安全生产、保证供应、经济合理用气和保护环境

的要求，特制定本规定。

1.0.2本规定依据现行国家标准《城镇燃气设计规范》GB50028、《城镇燃气输配工程施工及验收规

范》CJJ33、《聚乙烯燃气管道工程技术规定》CJJ63，并结合北京市燃气工程建设的具体情况编制。

1.0.3本规定适用于北京市居民生活、商业、工业企业、采暖通风和空调等用燃气作燃料的新建、扩建

或改建的燃气输配工程的设计、施工及验收。

1.0.4燃气输配工程的设计应根据北京市总体规划进行，并在可行性研究的基础上，做到远近期结合，

以近期为主，经全面技术经济比较后确定合理的方案。

1.0.5燃气输配工程的可行性报告应进行专家论证并报主管单位审批，初步设计及施工图设计应由政府

批准的审核单位认可。

1.0.6燃气输配工程施工应按国家规定的基本建设程序进行，具备施工条件方可开工。

1.0.7燃气输配工程施工必须按设计文件进行，如需设计变更，应经原设计部门同意。

1.0.8凡从事北京市燃气输配工程设计的单位，必须具有主管部门批准或认可的相应资质。

凡从事北京市燃气输配工程施工的单位，必须具有北京市有关部门批准的燃气施工相应资质，并按

燃气施工资质等级承包燃气工程。

1.0.9燃气输配工程设计、施工除应遵守本规定外，尚应符合工程抗震设防的要求，并符合现行的国家

有关规范、标准的规定。

1.0.10北京市燃气输配工程设计的有效期不得超过一年。超过一年的工程要重新审查设计或重新设计。

燃气输配工程施工验收合格后，如超过六个月未通气使用，应由使用单位通知燃气供应单位进行复验，

复验合格后方可通气使用。

1.0.11燃气输配工程中应积极采用新工艺、新技术、新材料和新设备。采用前应经试验鉴定，并事先

征得燃气供应部门的同意。

1

DB11/T302－2005

2用气量与燃气质量

2.1用气量

2.1.1设计用气量应根据北京市供气原则和条件确定，一般包括下列各种用气量：

1)居民生活用气量。

2)商业用气量。

3)工业企业用气量。

4)采暖通风和空调用气量。

5)燃气汽车用气量。

6)其他。

2.1.2居民生活用气量指标应根据北京市居民用气量的统计数据分析确定。当无统计数据时，按

2000MJ/人·年～3000MJ/人·年计算。

2.1.3商业用气量指标应根据北京市商业用气量的统计数据分析确定。当缺乏用气量指标时可按附录A

确定。

2.1.4工业企业用气量指标，可根据实际燃料消耗量折算，或按同行业的用气量指标分析确定。

2.1.5采暖、通风和空调用气量可按现行国家标准《城市热力网设计规范》CJJ34或按北京市现行《民

用建筑节能设计标准》DBJ01－602确定。

2.1.6燃气汽车用气量指标，应根据燃气汽车种类、车型和使用量的统计数据分析确定。当缺乏用气量

的实际统计资料时，可参照已有的燃气汽车的用气量指标分析确定。

2.2燃气质量

2.2.1北京市燃气质量指标应符合《城镇燃气设计规范》GB50028－93(2002年版)中2.2.1条的

规定。

2.2.2北京市燃气中加臭的规定应符合《城镇燃气设计规范》GB50028－93(2002年版)中2.2.3条

的规定。

2

DB11/T302－2005

3燃气输配系统

3.1一般规定

3.1.1本章适用于压力不大于4.0MPa(表压)的北京市燃气(不包括液态燃气)室外输配工程的设计与施

工。本章设计规定依据现行国家规范《城镇燃气设计规范》GB50028编制。

3.1.2燃气室外输配系统由城市接收站、燃气管网、储气设施、调压设施、管理设施、自动化监控系统

等组成。燃气室外输配系统的规划应与北京市能源规划、环保规划和消防规划相结合，并按北京市城市

总体规划进行设计。

3.1.3燃气管道应按设计压力P分为7级，并应符合表3.1.3的要求。各种压力级制的燃气管道之间应

通过调压装置相连。当压力可能超过最大允许工作压力时，应设置防止管道超压的安全保护设备。

表3.1.3燃气设计压力(表压)分级

名称压力(MPa)

A2.5<P≤4.0

高压燃气管道

B1.6<P≤2.5

A0.8<P≤1.6

次高压燃气管道

B0.4<P≤0.8

A0.2<P≤0.4

中压燃气管道

B0.01<P≤0.2

低压燃气管道P<0.01

3.1.4室外燃气输配系统压力级制的选择，门站、储配站、调压站(箱)、燃气干管的布置，应根据燃气

供应来源、用户用气量及其分布、地形地貌、管材设备供应条件、施工和运行等因素，经过多方案比较，

择优选取技术经济合理、安全可靠的方案。

燃气干管的布置，应根据用户用气量及其分布全面规划，宜按逐步形成环状管网供气进行设计。

3.1.5平衡本市逐月、逐日的用气不均匀性，应由供气方与主气源方统筹调度解决。

对燃气输配系统应做好用气量的预测，制定逐月、逐日用气量计划并应提前与主气源方签定合同。

3.1.6平衡燃气日和时的用气不均匀性，除应符合第3.1.5条要求外，燃气输配系统还应具有合理的调

度供气措施，并应符合下列要求：

1)燃气输配系统的调度气总容量，应根据计算月平均日用气总量、气源的可调气量大小、供气和

用气不均匀情况和运行经验等因素综合确定。

3

DB11/T302－2005

2)确定调度气总容量时，应充分利用气源的可调量(如主气源日和时的可调节供气能力，调峰气源

能力和输气干线的储气能力等)，采用天然气做气源时，平衡小时的用气不均所需调度气量宜由天然气

长输管道解决，不足时由本市输配系统解决。

3)储气方式的选择应经方案比较，择优选取技术经济合理、安全可靠的方案。对来气压力较高的

天然气系统宜采用管道储气的方式。

3.1.7工程初步设计的主要内容如下：

1)确定供气范围、供气对象和燃气消耗量。在确定燃气量时应包括供气范围内用气量发展的预测。

2)确定供气方式。在确定气种、管网压力级制、气源时应评估其可靠性。

3)进行调压站(箱)和管网的布置。在多方案比较的基础上选择最优方案。

4)进行工艺计算。计算确定调压器(站、箱)的流量、工况与台数，管道管径、管长和管网压力工况

图表。

5)提出穿、跨越河流、铁路或其他重要障碍物的处理方案。

6)确定管道材质、阀门布置和设备选型。

7)管道防腐方案。

8)总说明书、总平面图和主要管道纵断面图。

9)主要材料、设备明细表。

10)投资概算。

3.1.8在已批准的初步设计基础上进行施工图设计。施工图设计内容如下：

1)总平面图(比例为1∶500～1∶10000)。

2)管道平面图(1∶100～1∶2000)。

3)管道纵断面图(横向比例为：1∶100～1∶2000；纵向比例为1∶50～1∶100)。

4)穿跨越河流、铁路、重要道路等障碍物的细部设计。

5)附属工程和非标准设备的施工图或大样图，以及相关的标准图。

6)防腐蚀电保护设计。

7)工程主要材料及设备明细表。

8)设计说明书与工程技术说明书。

9)概算书。

注：长度小于100m的管道工程在地下障碍物不复杂时可不做纵断图，但必须说明管道埋深等要求。

3.2燃气管道的计算流量和水力计算

3.2.1燃气管道的计算流量应按计算月的小时最大流量计算。该小时流量应根据所有用户燃气用气量的

变化迭加后确定，在选定的最大流量小时段内应为：

Qh=Qh1+Qh2+Qh3+Qh4(3.2.1－1)

3

式中Qh——燃气小时计算流量，m/h；

3

Qh1——居民生活和商业用户燃气小时计算流量，m/h；

4

DB11/T302－2005

3

Qh2——采暖或空调用燃气小时计算流量，m/h；

3

Qh3——工业企业燃气小时计算流量，m/h；

3

Qh4——供气区域内其他及发展用气量折算的小时计算流量，m/h。

独立居民小区和庭院燃气支管的计算流量宜按下式计算：

Qh=∑kNQn(3.2.1－2)

3

式中Qh——燃气管道的计算流量，m/h；

k——同种燃具的同时工作系数，居民生活用燃具可按附录I确定；

N——同种燃具或同种组合燃具的数目；

3

Qn——燃具的额定流量，m/h。

3.2.2居民生活和商业用户燃气小时计算流量(0℃和101.325kPa)，宜按下式计算：

1

Qh1=Qa(3.2.2)

n

3

式中Qa——年燃气用量，m/a；

n——燃气最大负荷利用小时数，h，其值为：

365×24

n=

Km⋅Kd⋅Kh

式中Km——月高峰系数。计算月的日平均用气量和年的日平均用气量之比；

Kd——日高峰系数。计算月的日最大用气量和该月日平均用气量之比；

Kh——小时高峰系数。计算月中最大用气日的小时最大用气量和该日小时平均用气量之比。

3.2.3用气高峰系数，应根据本市各类用户燃气用量(或燃料用量)的变化情况，编制成月、日、时用气

量变化图表，然后迭加确定。当缺乏用气量的实际统计资料时，结合本市具体情况，月高峰系数可按

1.1～1.3选用，日高峰系数可按1.05～1.2选用，小时高峰系数可按2.2～3.2选用。供气区域较大取值

应相对较低，否则相反。表3.2.3为不同供气人数的区域相应的n和Km·Kd·Kh。

表3.2.3燃气最大负荷利用小时数n及相应Km·Kd·Kh参考值

供所气人

0.10.20.30.51234

数(万人)

n18002000205021002200230024002500

Km·Kd·Kh4.8674.384.2734.1713.9823.8093.653.504

3.2.4建筑物燃气采暖或空调燃气小时计算流量(0℃，101.325kPa)宜按下式计算：

−3

3.6⋅FS⋅qH⋅10

1)Qh2=(3.2.4－1)

HL⋅η

2

式中FS——使用燃气采暖或空调的建筑面积，m；

η——采暖系统的热效率，％；

3

HL——燃气低发热值，MJ/m；

2

qH——建筑物采暖或空调耗热量指标，W/m。

5

DB11/T302－2005

qH值的选用：北京市居民住宅采暖指标宜按现行北京市地方标准《民用建筑节能设计标准(采暖居

2

住建筑部分)北京地区实施细则》DBJ01－602－97选用，qH=52W/m；北京市商业和工业建筑可按现

2

行国家标准《城市热力网设计规范》CJJ34－90选用，qH=70W/m；建筑物制冷北京市可采用qH=104

W/m2。

2)燃气采暖或制冷年燃气消耗量(0℃，101.325kPa)宜按下式计算：

Qa′=nQh2(3.2.4－2)

3

式中Qa′——采暖或空调年燃气消耗量，m/年；

n——燃气最大负荷利用小时数，h。

tn−twp

n=A·24n1

tn−tw

式中n1——采暖或制冷日数，d；

tn——采暖或空调室内计算温度，℃；

tw——采暖或空调室外计算温度，℃；

twp——采暖期或空调制冷期室外平均温度，℃；

A——系数。集中供热或空调制冷时A=1；分散住户供热或空调制冷应经调查研究后确定。

北京市采暖期燃气最大负荷利用小时可取，n=1800h；制冷可取n=900h。

3.2.5工业企业燃气小时计算流量Qh3宜按企业各用气设备的不均匀性，燃气用量的变化迭加后确定。

3.2.6供气区域内发展用燃气小时计算流量Qh4应根据规划部门提供的资料分别计算确定。

3.2.7具有沿途用气量的室外中低压燃气分配管段计算流量，应按该管段转输流量和0.55倍沿途用气

量总和确定。

3.2.8低压燃气管道单位长度的摩擦阻力损失按下式计算：

2

ΔP7QT

=6.26×10λ5ρ(3.2.8－1)

LdT0

式中ΔP——燃气管道摩擦阻力损失，Pa；

λ——燃气管道摩擦阻力系数；

L——燃气管道的计算长度，m；

Q——燃气管道的计算流量，m3/h；

d——管道内径，mm；

ρ——燃气的密度，kg/m3；

T——设计中所采用的燃气温度，K；

T0——273.16，K。

根据燃气在管道中不同的运动状态，其单位长度的摩擦阻力损失宜按下列各式计算：
