DB41/T 1690-2018 设施蔬菜水肥一体化技术规范

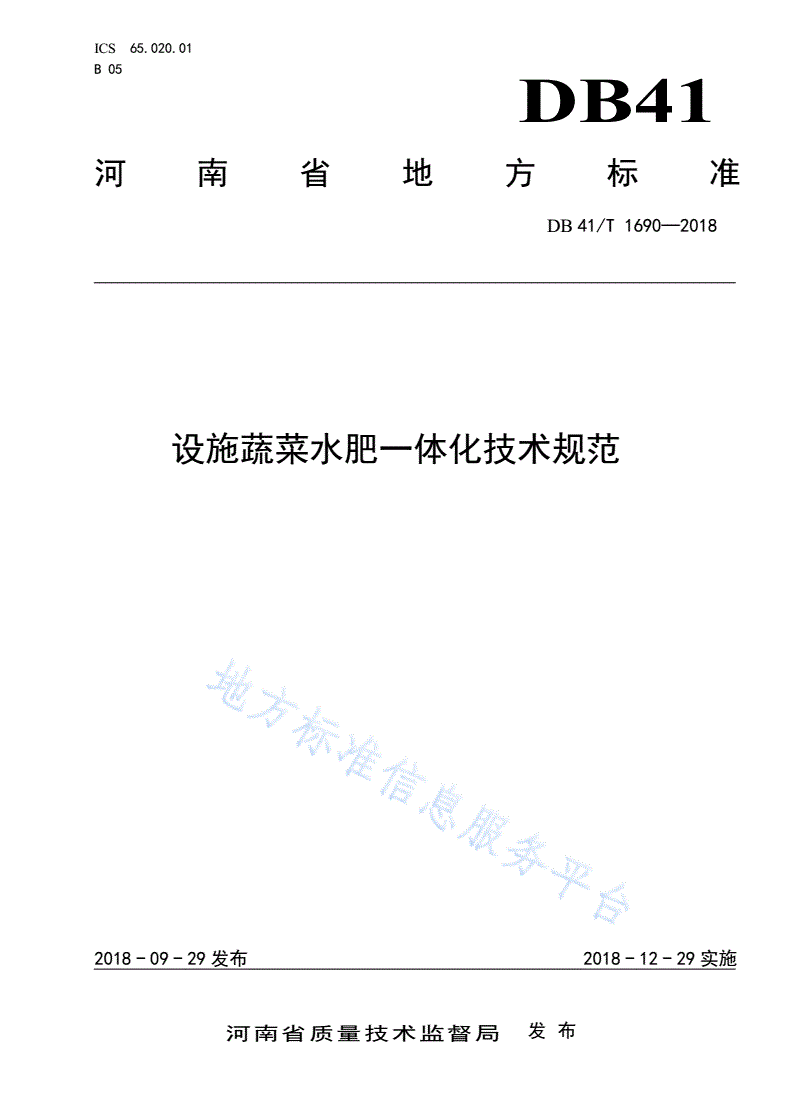

ICS65.020.01

B05

DB41

河南省地方标准

DB41/T1690—2018

设施蔬菜水肥一体化技术规范

2018-09-29发布2018-12-29实施

河南省质量技术监督局发布

DB41/T1690—2018

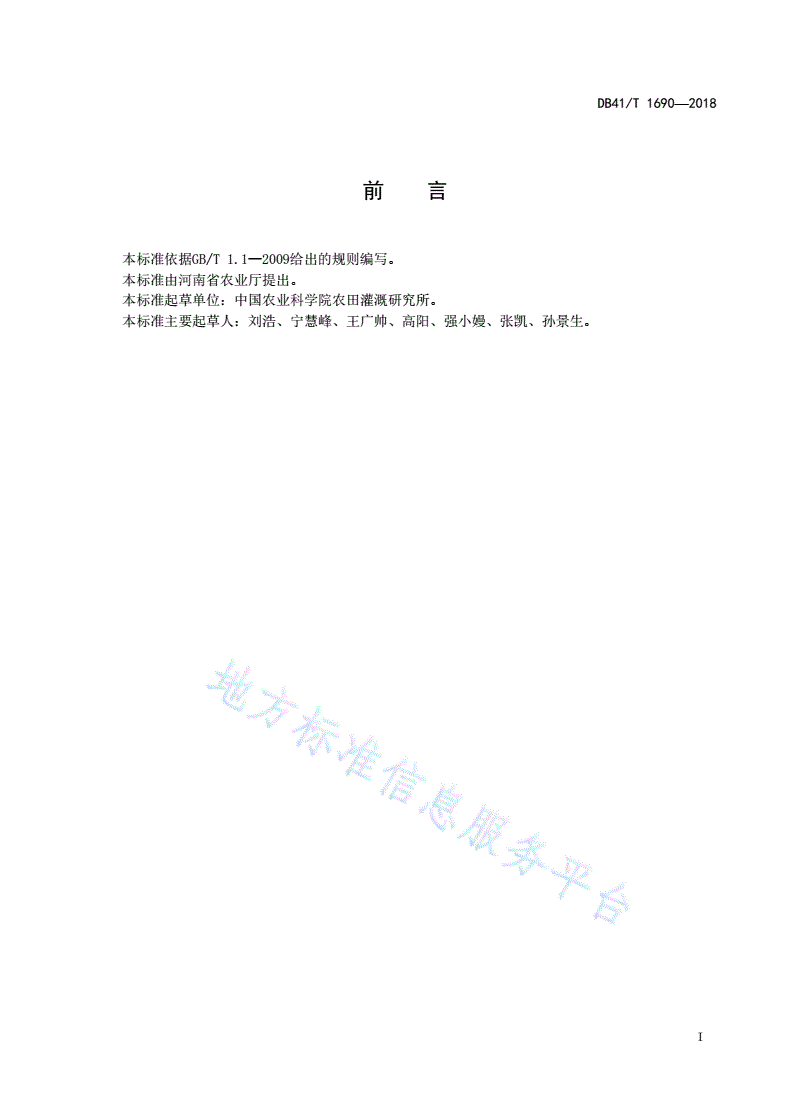

前言

本标准依据GB/T1.1—2009给出的规则编写。

本标准由河南省农业厅提出。

本标准起草单位：中国农业科学院农田灌溉研究所。

本标准主要起草人：刘浩、宁慧峰、王广帅、高阳、强小嫚、张凯、孙景生。

I

DB41/T1690—2018

设施蔬菜水肥一体化技术规范

1范围

本标准规定了设施蔬菜水肥一体化的术语和定义、基本要求、灌溉施肥设备及产品、设备安装、水

肥管理、系统运行与维护要求。

本标准适用于设施蔬菜水肥一体化技术应用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5084农田灌溉水质标准

GB/T13663给水用聚乙烯（PE）管材

GB/T13664低压输水灌溉用硬聚氯乙烯（PVC-U）管材

GB/T19812.1塑料节水灌溉器材单翼迷宫式滴灌带

GB/T19812.3塑料节水灌溉器材内镶式滴灌管、带

GB/T50485微灌工程技术规范

NY/T496肥料合理使用准则通则

NY643农用水泵安全技术要求

NY1107大量元素水溶肥料

NY/T1118测土配方施肥技术规范

NY1428微量元素水溶肥料

NY5010无公害食品蔬菜产地环境条件

SL550灌溉用施肥装置基本参数及技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

水肥一体化技术

根据作物的需水需肥规律，在测土测墒基础上，将可溶性固体肥料或液体肥料配兑而成的肥液与灌

溉水一起，借助微灌系统（滴灌、微喷等）将作物需要的水分和养分均匀、定量、定时地输送到作物根

部土壤，供作物吸收的一项农业新技术。

3.2

蒸发皿系数

实际灌水定额与置于冠层上方的20cm标准蒸发皿所测相邻两次灌水时间间隔的累积水面蒸发量的

比值，该值用于确定设施蔬菜的实际灌水定额。蒸发皿系数按公式（1）计算：

Kcp=1.5×I/Epan（1）

式中：

Kcp——蒸发皿系数；

I——实际灌水定额，m3/667m2；

1

DB41/T1690—2018

Epan——累积水面蒸发量，mm；

1.5——单位换算系数。

3.3

土壤水势

是指在土壤基质（固体颗粒）的吸附作用下，土壤水较自由水降低的自由能（势值），用以表征土

壤吸水的能力。

4基本要求

4.1产地环境

应符合NY5010的规定。

4.2水源水质

应选择水量充足、清洁、无污染的地下水、地表径流水、坑塘蓄水等水源，灌溉水质应符合GB5084

的规定。

4.3肥料

应符合NY/T496、NY1107和NY1118的规定。在8℃～35℃范围内，肥料还应满足以下要求：

a)全水溶性、各元素之间不会发生拮抗反应；

b)不会引起灌溉水pH的剧烈变化；

c)对灌溉系统的腐蚀性较小；

d)不与灌溉水发生沉淀反应。

5灌溉施肥设备及产品

5.1水肥一体化首部

5.1.1加压设备

5.1.1.1根据水源情况，选择离心泵或潜水泵，水泵的质量应符合NY643的规定。

5.1.1.2按照系统设计扬程和流量选择相应的水泵型号，超过系统正常工作所需最大扬程和最大流量

的5%～10%。

5.1.1.3选择满足扬程和流量的配套动力机。

5.1.2过滤器

包括网式过滤器、离心式过滤器、砂石过滤器和叠片式过滤器，过滤器的选择和组合方式应符合GB/T

50485的规定。

5.1.3施肥设备

施肥设备由肥液储存罐、施肥器等组成，宜选择塑料等耐腐蚀性强的肥液储存罐。施肥器可选择压

差式施肥罐、文丘里施肥器、比例式施肥泵、注肥泵等，施肥器的选择应符合SL550的要求。

5.1.4安全保护设备

2

DB41/T1690—2018

由进排气阀、逆止阀、控制阀门和变频器等组成，进排气阀和逆止阀的选用依据首部管径大小而定。

控制设备主要包括闸阀、碟阀、球阀等，根据首部管径大小和用户需求选择适宜的控制阀门。水泵流量

超过灌溉区实际水量的10%，首部应安装变频控制柜，变频控制柜的功率应大于水泵的额定功率。

5.1.5计量设备

计量设备由水表、压力表等组成。根据系统流量和管径选择相应水表型号，通过计量实现定量灌溉，

水表的精度为0.001m3。在过滤器前后分别安装压力表
