DB41/T 2136-2021 高速公路基础设施数据库编目编码规则

ICS93.080

CCSP66

41

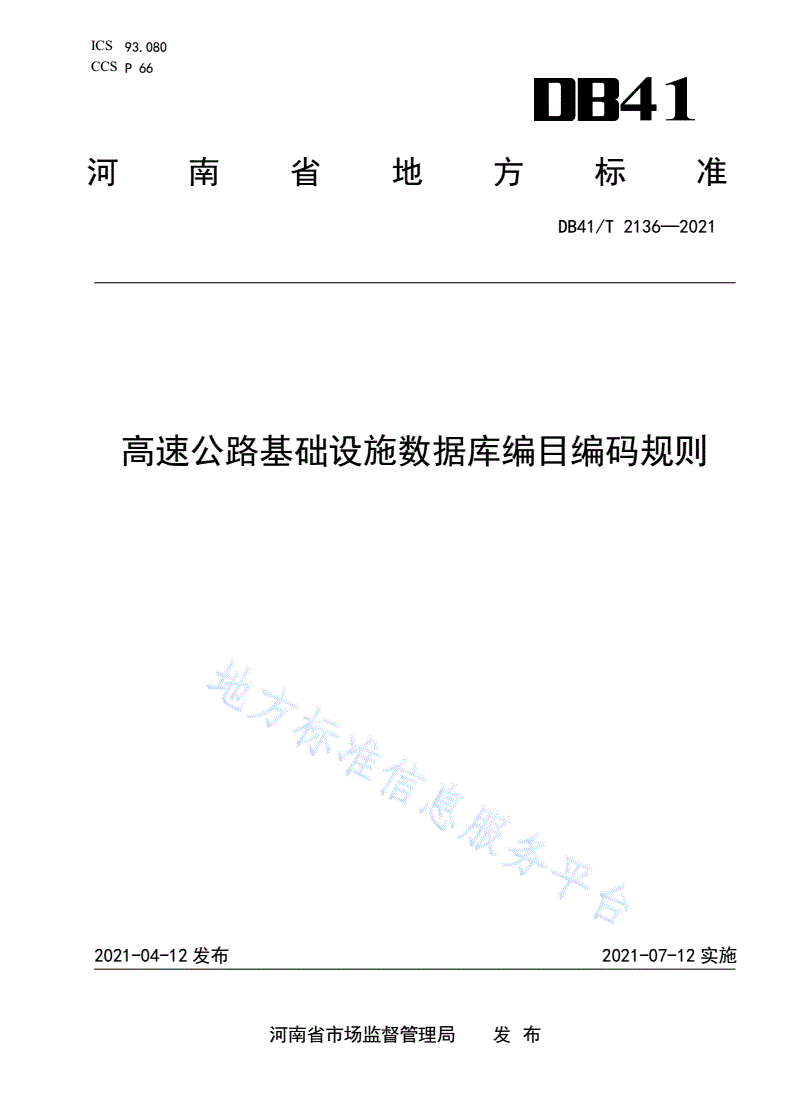

河南省地方标准

DB41/T2136—2021

高速公路基础设施数据库编目编码规则

2021-04-12发布2021-07-12实施

河南省市场监督管理局发布

DB41/T2136—2021

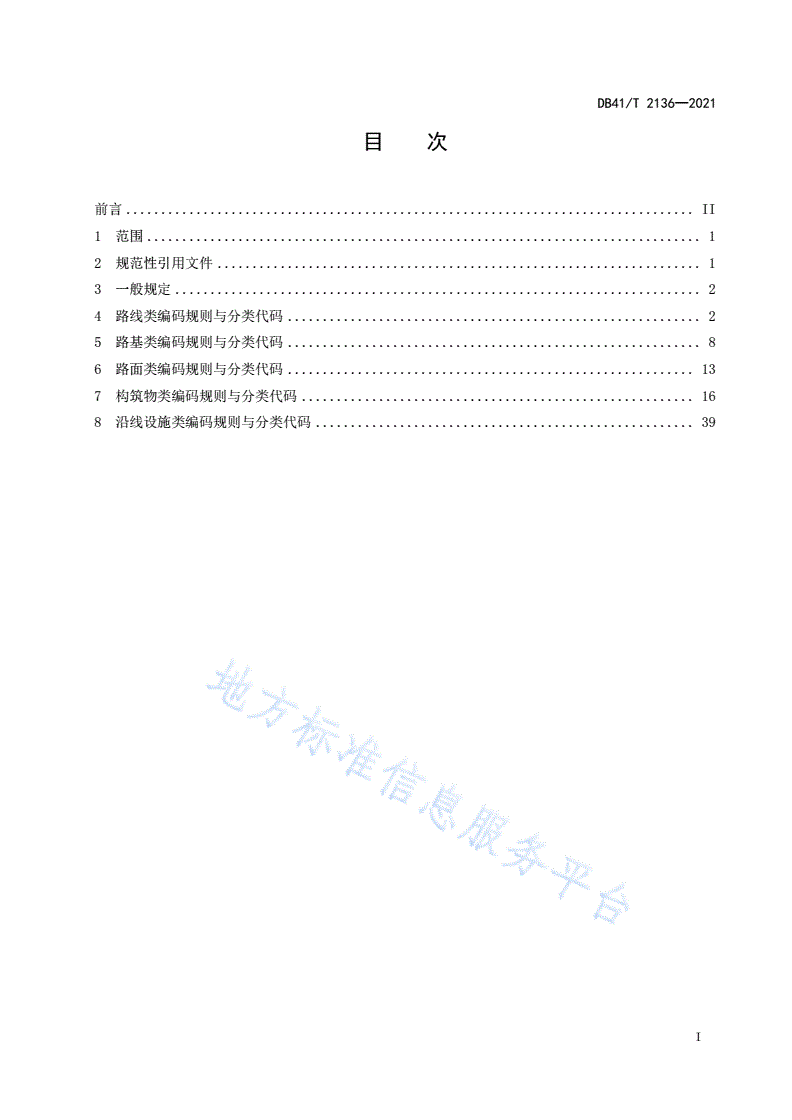

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3一般规定...........................................................................2

4路线类编码规则与分类代码...........................................................2

5路基类编码规则与分类代码...........................................................8

6路面类编码规则与分类代码..........................................................13

7构筑物类编码规则与分类代码........................................................16

8沿线设施类编码规则与分类代码......................................................39

I

DB41/T2136—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省交通运输厅提出并归口。

本文件起草单位：河南省交通规划设计研究院股份有限公司、河南省高速公路联网管理中心、河南

省交通通信中心、河南宛龙高速公路有限公司。

本文件主要起草人：王笑风、杨博、赵志刚、黄琪、孟斌、束景晓、杨朝旭、崔洪涛、张建龙、马

继骏、靳欧亚、侯明业、候春艳、褚付克、王晓阳、毛海臻、侯坤、徐青杰、胡光胜、陈蒙蒙、王晔晔、

杨亚龙、郭宵、孙云龙、王亚昶、万晨光、刘建飞、冯明林、殷卫永、袁征、常迅夫、李豪、张晓果、

位可可、赵亚婷、张婉婷。

II

DB41/T2136—2021

高速公路基础设施数据库编目编码规则

1范围

本文件规定了高速公路路线类、路基类、路面类、构筑物类、沿线设施类的分类方法、编码原则、

编码规则和代码分类。

本文件适用于高速公路基础设施数据库所涉及信息资源的采集、处理与交换。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T917公路路线标识规则和国道编号

GB/T920公路路面等级与面层类型代码

GB/T2260中华人民共和国行政区划代码

GB5768.2道路交通标志和标线第2部分：道路交通标线

GB5768.3道路交通标志和标线第3部分：道路交通标志

GB/T11708公路桥梁命名编号和编码规则

GB/T12409地理格网

GB/T18731干线公路定位规则

GB50139内河通航标准

JT/T132公路数据库编目编码规则

JT/T280路面标线涂料

JT/T301公路交叉分类与编码规则

JT/T327公路桥梁伸缩装置

JT/T412国道主要控制点代码

JTG3430公路土工试验规程

JTG/T3650公路桥涵施工技术规范

JTGB01公路工程技术标准

JTGD20公路路线设计规范

JTGD30公路路基设计规范

JTGD60公路桥涵设计通用规范

JTG/TD81公路交通安全设施设计细则

JTGF80/2公路工程质量检验评定标准第二册机电工程

JTGH10公路养护技术规范

JTGH11公路桥涵养护规范

JTGH12公路隧道养护技术规范

JTGH21公路桥梁技术状况评定标准

交通运输部，关于印发国家高速公路网里程桩号传递方案的通知，交公路发【2008】157号

交通运输部，公路长大桥隧养护管理和安全运行若干规定，交公路发【2018】35号

1

DB41/T2136—2021

3一般规定

3.1分类方法

本文件各编目编码项以交通运输行业标准《公路数据库编目编码规则》为依据，按照高速公路管理

及其公路数据库基础信息主要指标与数据进行分类。

3.2编码原则

3.2.1本文件规定的编目编码内容包括：项目名称、规则、代码结构和代码表。

3.2.2各代码结构中的县与县以上的行政区代码均符合GB/T2260的规定。

3.2.3编码方法采用字母标识码、数字码和字母数字混合码三种形式。

3.2.4基础设施编码按照“项目1代码+项目2代码+……+项目n代码”进行建库、存储及调用。

4路线类编码规则与分类代码

4.1主线

4.1.1路线基本信息分类

路线基本信息代码按照路线属性信息分类进行编码，分类代码见表1。

表1主线基本信息分类代码

代码项目代码项目

10路线编码18终点桩号

11管理单位19设计速度

12路线名称20路线长度

13路段名称21路幅形式

14修建日期22收费性质

15改扩建日期23公路技术状况等级

16断链类型90其它

17起点桩号——

4.1.2路线编码

4.1.2.1规则

路线编码按照GB/T917的规定。

4.1.2.2代码

路线编码代码见表2。

2

DB41/T2136—2021

表2路线编码代码

项目代码结构

国家高速公路首都放射线G×

国家高速公路其它主线G××

G××01～G××09

国家高速公路城市绕城环线

G0×01～G0×09

G××11～G××19a

国家高速公路联络线

G0×11～G0×19a

G××21～G××29b

国家高速公路并行线

G0×21～G0×29b

省级高速公路省会放射线S×

省级高速公路其它主线S××

省级高速公路城市绕城环线和联络线S××（根据需要确定代码区间）

a超容后，识别码用“3”扩容。

b超容后，识别码用“4”扩容。

4.1.3管理单位

管理单位根据高速公路管理机构与养护单位的行业性质和隶属关系进行分类，分类代码规则符

JT/T132的规定。

4.1.4路线名称

路线名称按GB/T917的规定编写，不超过40个汉字。

4.1.5路段名称

路段名称按照路线起迄点所在地点中间加“至”编写，不超过40个汉字。

4.1.6修建日期

修建日期根据该路段纳入交通运输部统计日期编写，用10位字符串表示，前4位为年份，第5位为-，

第6、7位为月份，第8位为-，最后2位为日，例：2020-09-10。

4.1.7改扩建日期

改扩建日期根据该路段改扩建后纳入交通运输部统计日期编写，用10位字符串表示，前4位为年份，

第5位为-，第6、7位为月份，第8位为-，最后2位为日，例：2020-09-10。

4.1.8断链类型

4.1.8.1规则

断链类型根据路线设计桩号顺接情况进行分类。

4.1.8.2代码

断链类型代码见表3。

3

DB41/T2136—2021

表3断链类型代码

代码项目代码项目

1正常3短链

2长链9其他

4.1.9起点桩号、终点桩号

起点桩号、终点桩号按照中华人民共和国交通运输部《国家公路网里程桩号传递方案》要求编写，

用8位数字码表示，格式为XXXX.XXX（千米）。

4.1.10设计速度

4.1.10.1规则

设计速度的编码规则按照JTGB01的规定。

4.1.10.2代码

设计速度分类代码见表4。

表4设计速度类型代码

单位为千米每小时

代码项目代码项目

1404100

2605120

3809其他

4.1.11路线长度

路线长度按照路线/路段实际情况进行编写，用8位数字码表示，格式为XXXX.XXX（千米）。

4.1.12路幅形式

4.1.12.1规则

路幅形式编码规则按JTGB01的规定执行，垂直于道路中心线方向的断面形式可分为四幅、六幅、

八幅、十幅和多幅。

4.1.12.2代码

路幅形式代码见表5。

表5路幅形式代码

代码项目代码项目

4四幅7十幅

5六幅9多幅

6八幅——

4

DB41/T2136—2021

4.1.13收费性质

收费性质分类代码按照公路投资主体、投资来源的分类进行编码，用1位数字码表示，“0”代表“还

贷”，“1”代表“经营”。

4.1.14公路技术状况等级

4.1.14.1规则

公路技术状况等级代码编码规则按照JTGH10的规定。

4.1.14.2代码

公路技术状况等级代码见表6。

表6公路技术状况等级代码

代码公路技术状况等级公路技术状况指数（MQI）

1优MQI≥90

2良80≤MQI＜90

3中70≤MQI＜80

4次60≤MQI＜70

5差MQI＜60

4.2路线交叉

4.2.1路线交叉基本信息分类

路线交叉代码按照路线交叉属性信息分类进行编码，分类代码见表7。

表7路线交叉基本信息分类代码

代码项目代码项目

10路线交叉编码18中心桩号

11路线交叉名称19行政区划代码

12管理单位20建设日期

13路线名称21被交道名称

14路线编码22被交道等级

15路段名称23被交道桩号

16起点桩号24交叉形式

17终点桩号90其它

4.2.2路线交叉编码

4.2.2.1规则

路线交叉规则按照JT/T301的规定；以省级行政区划的路线为基础，自路线起点至终（止）点顺序

编制。

5

DB41/T2136—2021

4.2.2.2代码结构

路线交叉代码由路线编号、行政区域代码、交叉口顺序号及扩充位组成，结构见图1。

G（S……×××）××××××F××××

扩充位（未扩充前充“0”）

交叉口顺序号

行政区划代码

路线编号

注1：交叉口顺序号由一位公路交叉标识符、三位顺序号与一位扩充位构成。

注2：“F”为公路交叉标识符。

注3：顺序号以省为范围沿每一条路线的上行方向起点至终点从0001开始顺序编码。

注4：最后一位为扩充位，公路因新增、改线等原因而使公路交叉增加，需对新的公路交叉进行编码时用扩充位，

未扩充前充“0”。

注5：出现两条或两条以上的路线交叉时，仅对行政等级高的路线公路交叉口进行编码；若不同路线为同一行政

等级，则对路线编号小的公路交叉进行编码。

图1路线交叉代码结构

4.2.3路线交叉名称

路线交叉名称按照设计时路线交叉名称编写，不超过40个汉字。

4.2.4行政区划代码

行政区划代码按照路线交叉所在县级政区代码编写，用6位数字码表示。

4.2.5被交道名称

被交道名称按照GB/T917的规定编写，不超过40个汉字。

4.2.6被交道等级

4.2.6.1规则

被交道等级编码规则按照JTGB01的规定。

4.2.6.2代码

被交道等级代码用1位数字码和1位字母码组合表示，见表8。

表8被交道等级代码

第1位代码被交道技术等级第2位代码被交道行政等级

1高速G国道

2一级S省道

3二级X县道

4三级Y乡道

6

DB41/T2136—2021

表8被交道等级代码（续）

第1位代码被交道技术等级第2位代码被交道行政等级

5四级C村道

9等外Q其它

4.2.7交叉形式

4.2.7.1规则

交叉形式编码规则按照JTGD20的规定。

4.2.7.2代码

交叉形式代码见表9。

表9交叉形式代码

代码项目代码项目

20与公路立体交叉26Y形立体交叉

21喇叭形立体交叉27喇叭形加Y形立体交叉

22菱形立体交叉28分离式立体交叉

23环形立体交叉（迂回式）29互通式立体交叉

24完全苜蓿叶型立体交叉90与其它设施交叉

25部分苜蓿叶型立体交叉——

4.3匝道

4.3.1匝道基本信息分类

匝道基本信息代码按照匝道属性信息分类进行编码，分类代码见表10。

表10匝道基本信息分类代码

代码项目代码项目

10匝道编码17终点桩号

11匝道名称18建设日期

12管理单位19出口道路名称

13路线名称20出口道路等级

14路线编码21出口道路桩号

15路段名称90其它

16起点桩号——

4.3.2匝道编码

4.3.2.1规则

7

DB41/T2136—2021

匝道编码以省级行政区划的路线为基础，自路线起点至终（止）点顺序编制。

4.3.2.2代码

匝道编码由路线编号、行政区域代码、匝道顺序号及扩充位组成，代码结构见图2。

G（S……×××）××××××R×××××

扩充位（未扩充前充“0”）

匝道顺序号

行政区划代码

路线编号

注1：匝道顺序号由一位匝道标识符、四位顺序号与一位扩充位构成。

注2：顺序号及扩充位规则参照图1。

图2匝道代码结构

4.3.3出口道路名称

按照匝道连接口连接的道路名称进行编写，不超过20个汉字。

5路基类编码规则与分类代码

5.1路基主体

5.1.1路基主体基本信息分类

路基主体基本信息按照路基主体属性信息分类进行编码，分类代码见表11。

表11路基主体基本信息分类代码

代码项目代码项目

10路基主体编码16终点桩号

11管理单位17横断面形式

12路线名称18填挖类型

13路线编码19地质类型

14路段名称20改扩建类型

15起点桩号90其它

5.1.2路基主体编码

5.1.2.1规则

路基主体编码以省级行政区划的路线为基础，自路线起点至终（止）点顺序编制。

5.1.2.2代码

8

DB41/T2136—2021

路基主体编码由路线编号、行政区域代码、路基主体顺序号及扩充位组成，代码结构见图3。

G（S……×××）××××××R×××××

扩充位（未扩充前充“0”）

路基主体顺序号

行政区划代码

路线编号

注1：路基主体顺序号由一位匝道标识符、四位顺序号与一位扩充位构成。

注2：顺序号及扩充位编号规则参照图1。

图3路基主体代码结构

5.1.3横断面形式

5.1.3.1规则

横断面形式编码规则按照JTGB01的规定。

5.1.3.2代码

横断面形式代码见表12。

表12横断面形式代码

代码项目代码项目

1整体式9其它

2分离式——

5.1.4填挖类型

5.1.4.1规则

填挖类型编码规则按照JTGB01的规定，并结合当地地形、地质、水文等情况选用的路基横断面填

挖方形式进行编码。

5.1.4.2代码

挖填类型代码见表13。

表13填挖类型代码

代码项目代码项目

1挖方3半填半挖

2填方4不填不挖

5.1.5地质类型

5.1.5.1规则

9

DB41/T2136—2021

地质类型编码规则符合JTGD30的规定，并结合路基所在地质条件下的分类进行编码。

5.1.5.2代码

地质类型代码见表14。

表14地质类型代码

代码项目代码项目

10一般土壤地区41崩坍岩堆地段

11水稻田地区42滑坡地段

12河塘湖海地区43翻浆地段

20特殊地区45泥石流地段

21黄土地区46采空地段

25膨胀土地区90其他

40特殊地段——

5.1.6改扩建类型

5.1.6.1规则

改扩建类型编码规则按照JTGD30的规定。

5.1.6.2代码

改扩建类型代码见表15。

表15改扩建类型代码

代码项目代码项目

1单侧加宽3分离式加宽

2双侧加宽4未改扩建

5.2防护工程

5.2.1防护工程基本信息分类

防护工程基本信息按照防护工程属性信息分类进行编码，分类代码见表16。

表16防护工程基本信息分类代码

代码项目代码项目

10防护工程编码16位置

11管理单位17起点桩号

12路线名称18终点桩号

13路线编码19防护类型

14路段名称90其它

15行车方向——

10

DB41/T2136—2021

5.2.2防护工程编码

5.2.2.1规则

防护工程编码以省级行政区划的路线为基础，自路线起点至终（止）点顺序编制。

5.2.2.2代码

防护工程编码由路线编号、行政区域代码、防护工程顺序号及扩充位组成，代码结构见图4。

G（S……×××）××××××P×××××

扩充位（未扩充前充“0”）

防护工程顺序号

行政区划代码

路线编号

注1：防护工程顺序号由一位防护工程标识符、四位顺序号与一位扩充位构成。

注2：顺序号及扩充位编号规则参照图1。

图4防护工程代码结构

5.2.3行车方向

行车方向用1位数字码表示，“0”代表“上行”，“1”代表“下行”。

5.2.4位置

位置用1位数字码表示，“0”代表“路侧”，“1”代表“中央分隔带”。

5.2.5防护类型

5.2.5.1规则

防护类型编码规则按照JTGD30的规定。

5.2.5.2代码

防护类型代码见表17。

表17路基防护工程类型代码

代码项目代码项目

100支档构造物111加筋土式挡土墙

101重力式挡土墙112竖向预应力锚杆式挡土墙

102半重力式挡土墙113土钉式挡土墙

103衡重式挡土墙200坡面防护

104悬臂式挡土墙201石砌防护

105扶壁式挡土墙202浆砌片石

106锚杆式挡土墙203拱形骨架护坡

11

DB41/T2136—2021

表17路基防护工程类型代码（续）

代码项目代码项目

107拱式挡土墙204
