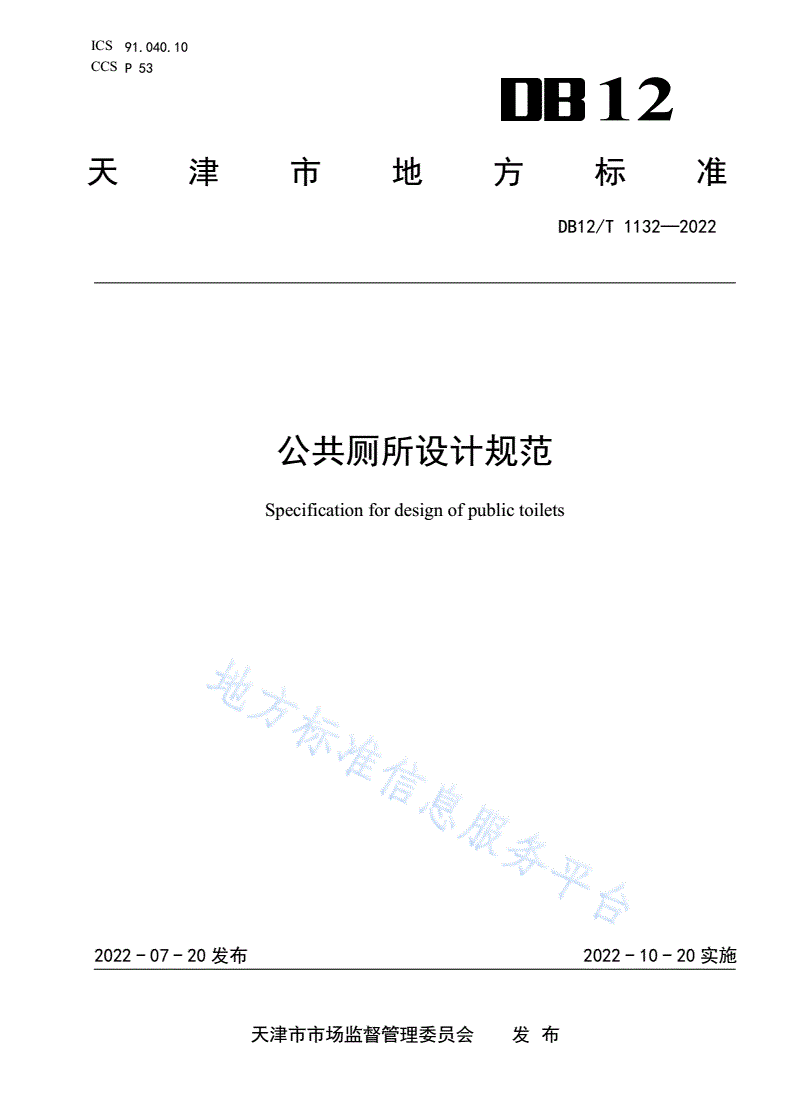

DB12/T 1132-2022 公共厕所设计规范

ICS91.040.10

CCSP53

12

天津市地方标准

DB12/T1132—2022

公共厕所设计规范

Specificationfordesignofpublictoilets

2022-07-20发布2022-10-20实施

天津市市场监督管理委员会发布

DB12/T1132—2022

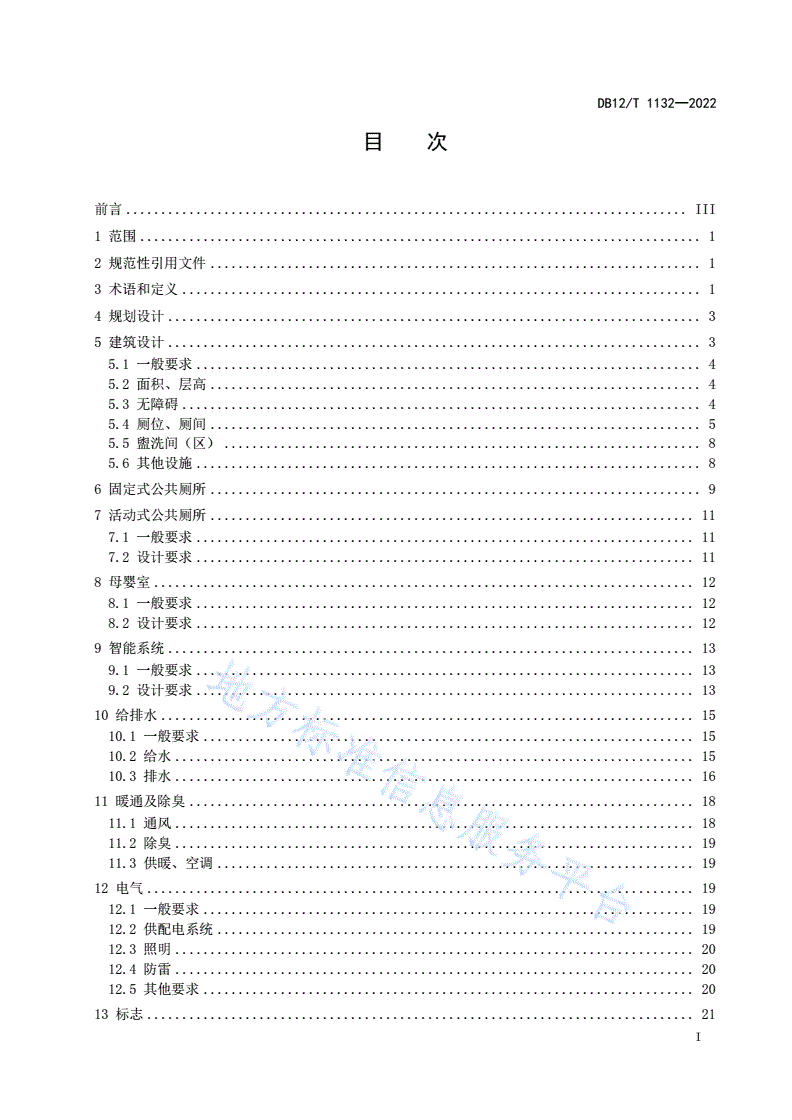

目次

前言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4规划设计............................................................................3

5建筑设计............................................................................3

5.1一般要求........................................................................4

5.2面积、层高......................................................................4

5.3无障碍..........................................................................4

5.4厕位、厕间......................................................................5

5.5盥洗间（区）....................................................................8

5.6其他设施........................................................................8

6固定式公共厕所......................................................................9

7活动式公共厕所.....................................................................11

7.1一般要求.......................................................................11

7.2设计要求.......................................................................11

8母婴室.............................................................................12

8.1一般要求.......................................................................12

8.2设计要求.......................................................................12

9智能系统...........................................................................13

9.1一般要求.......................................................................13

9.2设计要求.......................................................................13

10给排水............................................................................15

10.1一般要求......................................................................15

10.2给水..........................................................................15

10.3排水..........................................................................16

11暖通及除臭........................................................................18

11.1通风..........................................................................18

11.2除臭..........................................................................19

11.3供暖、空调....................................................................19

12电气..............................................................................19

12.1一般要求......................................................................19

12.2供配电系统....................................................................19

12.3照明..........................................................................20

12.4防雷..........................................................................20

12.5其他要求......................................................................20

13标志..............................................................................21

I

DB12/T1132—2022

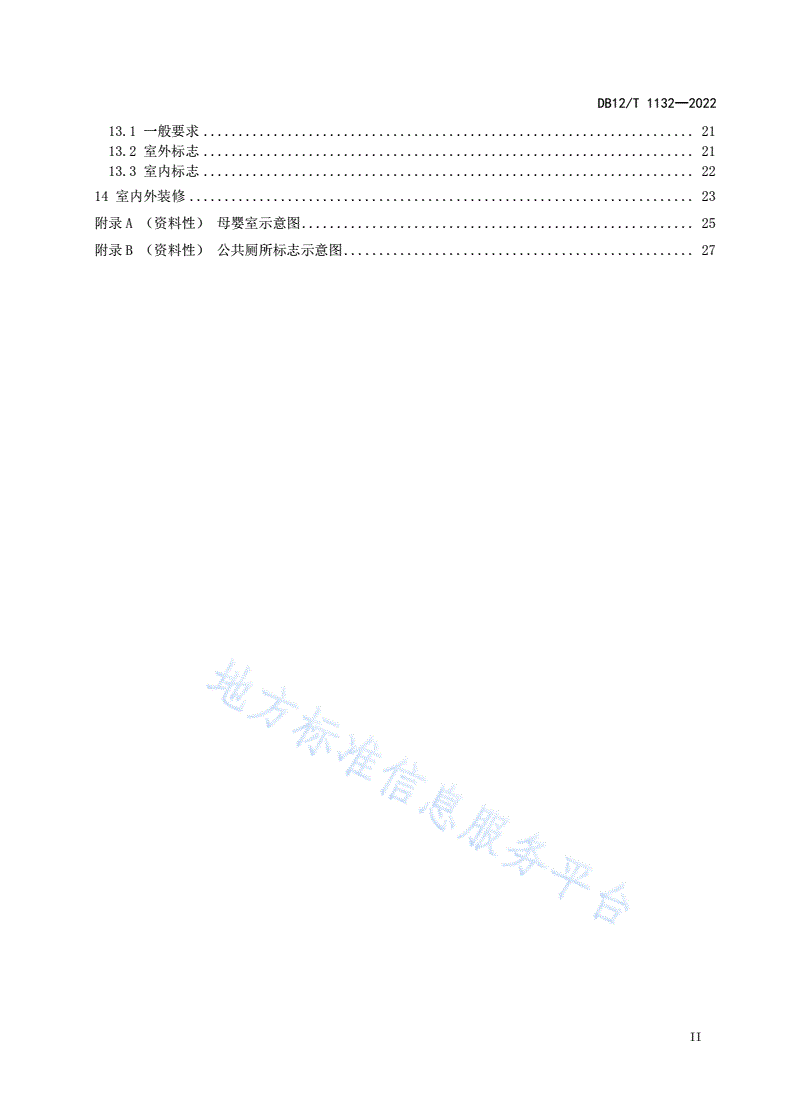

13.1一般要求......................................................................21

13.2室外标志......................................................................21

13.3室内标志......................................................................22

14室内外装修........................................................................23

附录A（资料性）母婴室示意图........................................................25

附录B（资料性）公共厕所标志示意图..................................................27

II

DB12/T1132—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由天津市城市管理委员会提出并归口。

本文件主要起草单位：天津市城市管理研究中心、天津市园林规划设计研究总院有限公司、天津市

环境卫生工程设计院有限公司。

本文件主要起草人：王森、李凤朋、魏攀峰、陈良、翟远刚、张亚红、焦春宝、滕占久、屈桂玲、

乔毅、王建存、孟洁、张芳、杨扬、王言、吴健萍、胡仲英、杨一力、周华春、刘洪良、闫申、刘美、

刘芝田、张晓雨、路文娟、安建杰、杨悦、孙明博、王昊宇。

III

DB12/T1132—2022

公共厕所设计规范

1范围

本文件确立了公共厕所设计的总体原则，并根据公共厕所类别、等级和功能从规划、建筑、智能、

标志等方面规定设计要求。

本文件适用于天津市公共厕所新建、改建、扩建的规划、设计和建设；未作特殊说明的条款均适用

于固定式公共厕所。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T2893.5图形符号安全色和安全标志第5部分：安全标志使用原则与要求

GB/T10001.1公共信息图形符号第1部分：通用符号

GB/T10001.9公共信息图形符号第9部分：无障碍设施符号

GB/T17217公共厕所卫生规范

GB/T18973旅游厕所质量等级的划分与评定

GB/T38353农村公共厕所建设与管理规范

GB50011建筑抗震设计规范

GB50015建筑给水排水设计标准

GB50016建筑设计防火规范

GB50034建筑照明设计标准

GB50052供配电系统设计规范

GB50314智能建筑设计标准

GB/T50337城市环境卫生设施规划标准

GB50352民用建筑设计统一标准

GB51348民用建筑电气设计标准

GB55015建筑节能与可再生能源利用通用规范

CJJ14城市公共厕所设计标准

CJJ27环境卫生设施设置标准

CJT378活动厕所

DB12/356污水综合排放标准

DB/T29-196天津市无障碍设计标准

3术语和定义

下列术语和定义适用于本文件。

3.1

公共厕所publictoilets

1

DB12/T1132—2022

在道路两旁或公共场所等处设置的供公众使用的厕所。

3.2

固定式公共厕所permanenttoilets

不能移动的公共厕所，分为独立式和附属式公共厕所。

3.3

独立式公共厕所independencepublictoilets

不依附于其他建筑物的固定式公共厕所。

3.4

附属式公共厕所dependencepublictoilets

依附于其他建筑物的公共厕所，是建筑物的一部分，可以在建筑物的内部，也可以在建筑物的邻街

一边。

3.5

活动式公共厕所mobilepublictoilets

能移动使用的公共厕所。

3.6

厕间compartment

用于大、小便并安装了相应卫生器具的房间。

3.7

第三卫生间familytoilets

用于协助老、幼及行动不便者使用的厕间。

3.8

无障碍厕间accessiblelavatory

供老年人、残疾人等行动不便者使用的厕间。

3.9

母婴室nurseryroom

设有婴儿整理台、洗手盆、座椅等设施，为母亲给婴儿换尿布、喂奶或临时休憩使用的房间。

3.10

通用厕间unisexcompartment

可男、女通用的独立厕间。

3.11

盥洗间washroom

提供洗漱和整理妆容的房间。

3.12

管理间managementroom

用于工作人员管理和休息的房间。

3.13

设备间equipmentroom

用于安装公共厕所辅助设备的房间。

3.14

工具间toolroom

用于存放保洁用品和消杀用品的房间。

3.15

厕位cubicle

2

DB12/T1132—2022

厕间内有隔断的如厕位置，根据便器的类别分为坐位、蹲位和站位。

3.16

无障碍厕位accessibletoiletcubicle

厕间内设有坐便器及扶手，方便轮椅进出和使用的厕位。

3.17

老年厕位seniorcubicle

厕间内设有坐（蹲）便器及安全扶手，为有自主行动能力但需借助外力完成蹲起动作的老年人设置

的厕位。

3.18

智能系统intelligentsystem

充分利用智能化设备获取数据信息，通过管理平台对数据进行汇总、分析、处理，使公共厕所达到

安全、高效、便利、生态的服务功能。

4规划设计

4.1公共厕所设置间距应符合CJJ27的规定。

4.2独立式公共厕所应按周边环境和建筑设计要求分为一类、二类和三类。独立式公共厕所类别应符

合表1的规定。

表1独立式公共厕所类别

设置区域类别

商业区、重要公共设施，重要交通客运设施、公共绿地及其他环境要求高的区域一类

主、次干路及居住区等二类或一类

一般区域三类或二类或一类

4.3附属式公共厕所应按场所和建筑设计要求分为一类和二类。附属式公共厕所类别设置应符合表2

的规定。

表2附属式公共厕所类别

设置区域类别

大型商场、宾馆、饭店、机场、车站、影剧院、大型体育场馆和二、三级医院等公共建筑一类

一般商场（含超市）、加油（气）站、高速公路服务区、港口码头、专业性服务机关单位、

二类或一类

体育场馆、集贸市场、一级医院等公共建筑

4.4独立式公共厕所与相邻活动场地、道路宜设置绿化隔离带，绿化隔离带宽度宜不小于3.0m。

4.5城市新建公共厕所应当达到或高于二类设计标准；城市改造和镇（乡）公共厕所应达到或高于三

类设计标准。

4.6公共厕所建设地点应进出方便，易于寻找，便于粪便污水抽排。

4.7公共厕所的用地面积应包括建筑物及其配套设施的面积。

4.8公共厕所应设在不易积水，常年主导风向的下风向处，与集中给水点和地下取水构筑物等设施的

距离应不小于30m。

5建筑设计

3

DB12/T1132—2022

5.1一般要求

5.1.1公共厕所设计应遵循以人为本、因地制宜、经济适用、生态环保、安全高效的原则。

5.1.2公共厕所的设计应符合天津市定位，不追求奢华。外观和色彩设计应与周边环境相协调；内部

设计应简洁、大方、便于维护管理。

5.1.3公共厕所的设计应合理进行功能分区，卫生器具及其通道等使用空间应流线布置，在保证良好

通风与采光的同时应有私密性设计，但应减少墙体转折带来的死角和过于封闭产生的阴暗区域。

5.1.4公共厕所的设计应充分考虑建筑节能的要求，应符合GB55015的规定。

5.1.5既属于城市公共厕所又属于旅游公共厕所的，除符合本文件外还应符合GB/T18973的要求。

5.2面积、层高

5.2.1公共厕所建筑面积：一类公共厕所建筑面积应不小于90m2，用地面积应不小于130m2；二类公共

厕所建筑面积应不小于60m2，用地面积应不小于100m2；三类公共厕所建筑面积应不小于30m2，用地面

积应不小于70m2。

5.2.2一类和二类独立式公共厕所室内净高不应低于3.5m；三类独立式公共厕所室内净高不宜低于

3.5m；附属式公共厕所室内净高根据所依附的建筑层高而定。

5.2.3独立式公共厕所室内地坪标高应高于室外地坪，高差应在0.15m～0.45m之间。

5.2.4一类公共厕所大、小便间应分间设置；二类公共厕所大、小便间宜分间设置。

5.2.5一类和二类公共厕所应设置管理间，一类公共厕所管理间面积宜大于6m2，二类公共厕所管理间

面积宜4m2～6m2，附属式公共厕所管理间可不单独设置。

5.2.6一类公共厕所工具间面积应不小于2m2；二类和三类工具间面积应1m2～2m2。

5.2.7一类公共厕所应设置设备间，面积可根据设备尺寸而定，应不小于2m2，且宽度不小于1m；二

类公共厕所宜设置设备间，可与工具间合建。

5.3无障碍

5.3.1无障碍设施应与公共厕所同步设计、同步建设。

5.3.2无障碍设计应符合DB/T29-196的规定。

5.3.3公共厕所门厅与厕间应无高差；厕间与无障碍厕位应无高差；厕间与普通厕位、老年厕位宜无

高差。

5.3.4无障碍出入口宜为平坡式；不能平坡设置时，应同时设置无障碍坡道和台阶。

5.3.5无障碍出入口和坡道的地面应平整、防滑、不积水、反光小。

5.3.6无障碍坡道的净宽度不应小于1.2m，每段坡度应小于1：12。

5.3.7无障碍坡道高度大于0.30m，且坡度大于1：20时，两侧应设置无障碍扶手。

5.3.8无障碍坡道起点、终点和中间休息平台的水平长度不应小于1.5m。

5.3.9无障碍坡道较长时，应设计成直线形、直角形或折返形，不应设计成弧形或圆形，应保持坡道

的连贯性和完整性。

5.3.10扶手应符合下列要求：

a)双层无障碍扶手上层扶手距地高度应为0.85m～0.90m，下层扶手距地高度应为0.65m～0.70m；

b)无障碍扶手应保持连贯，起点与终点处水平延伸长度应不小于0.30m；

c)无障碍扶手末端应向内拐到墙面，或向下延伸不小于0.10m，栏杆式扶手应向下成弧形或延伸

到地面上固定；

d)圆形扶手的直径应为35mm～50mm；矩形扶手截面尺寸应为35mm～50mm。扶手内侧与墙面的距

离应为40mm～50mm；

4

DB12/T1132—2022

e)扶手应安装坚固、位置合理、易于抓握，宜选用防滑、耐腐蚀、抗菌、防静电、热惰性好的

材料。

5.4厕位、厕间

5.4.1厕位比例应符合以下要求：

a)在人流集中的场所，女厕位与男厕位（含小便站位）比例不应小于2:1；

b)在其他场所，男厕位（含小便站位）与女厕位比例可按下式计算：

R=1.5w/m···········································································(1)

式中：

R——女厕位数与男厕位数的比值；

1.5——女性与男性如厕占用时间比值；

w——女性如厕测算人数；

m——男性如厕测算人数。

c)一类公共厕所男、女厕位比例宜为1:2；二类公共厕所男、女厕位比例宜为1:2～1:1.5；三

类公共厕所男、女厕位比例宜为1:1.5～1:1，男厕位均含小便站位；

d)厕位数量和厕位（坐位、蹲位和站位）比例应符合CJJ14的规定。

5.4.2每个厕位应有独立的使用空间，尺寸应符合表3的规定。

表3公共厕所厕位最小尺寸

单位为米

一类公厕厕位尺寸二类公厕厕位尺寸三类公厕厕位尺寸

厕位类型开门方式

宽×深宽×深宽×深

内开门1.00×1.500.90×1.500.90×1.40

大便厕位

外开门1.00×1.300.90×1.300.90×1.20

0.80×0.900.80×0.900.70×0.90

小便厕位—

（器具0.40+使用空间0.50）（器具0.40+使用空间0.50）（器具0.40+使用空间0.50）

注：行李放置区应设置在厕位隔间内。火车站、客运站、机场、码头和购物中心宜在厕位隔间内提供0.90×0.35的

行李放置区，但不应占据便器的使用空间。便器宜安置在靠近门安装合页的一侧。

5.4.3公共厕所大便厕位走道的最小宽度宜符合表4的规定。

表4公共厕所大便厕位走道最小宽度

单位为米

最小宽度

类型

走道长度≤4.00走道长度＞4.00

单排（内开门）1.001.20

单排（外开门）1.201.40

双排（内开门）1.201.40

双排（外开门）1.701.90

5.4.4公共厕所小便厕位走道的最小宽度宜符合表5的规定。

5

DB12/T1132—2022

表5公共厕所小便厕位走道的最小宽度

单位为米

最小宽度

类型

走道长度≤4.00走道长度＞4.00

单排1.101.40

双排1.601.90

注：单排小便厕位走道宽度为小便器外缘至对面墙的距离，双排小便厕位走道宽度为两小便器外缘之间距离。

5.4.5公共厕所大便厕位和小便厕位共间设置走道的最小宽度宜符合表6的规定。

表6公共厕所大便厕位和小便厕位共间设置走道的最小宽度

单位为米

最小宽度

类型

走道长度≤4.00走道长度＞4.00

厕位内开门1.101.30

厕位外开门1.701.90

注：走道宽度为小便器外缘至对面大便厕位的距离。

5.4.6隔断板应符合以下要求：

a)厕位隔断板应选用坚固、环保、防腐、防划、防烫、防火、利于回收、易清洁材料，其连接

件应选用坚固、耐腐蚀材料；

b)大便厕位之间应有隔断板，高度不应低于1.80m，下部距地面高度应在0.10m～0.15m之间；

c)小便站位之间应有隔断板，隔断板外缘宜采用切角、圆角设计,上方应设宽度0.20m的置物平

台。隔断板尺寸宜符合表7的规定（图1）；

d)成人挂式小便器的受水面距地面高度宜为0.60m；儿童挂式小便器受水面距地面高度宜为

0.30m；无障碍小便器受水面距地面高度不应大于0.40m。

表7小便器隔断板尺寸

单位为米

类型宽度高度距地面高度置物平台高度置物平台宽度

成人小便器0.450.950.551.500.20

儿童小便器0.400.850.251.100.20

6

DB12/T1132—2022

单位为毫米

图1小便厕位隔断板尺寸示意图

5.4.7便器应符合以下要求：

a)应采用节水防臭、性能可靠、故障率低、维修方便的便器；

b)蹲便器应采用前冲水式，长度应不小于0.60m，前缘距厕位门应不小于0.35m，后缘距墙应不

小于0.20m；

c)小便器应采用半挂式，男厕间应设置1个无障碍小便器，无障碍小便器可采用落地式；

d)蹲（坐）便器每次用水量应不大于4L；小便器每次用水量应不大于1.5L。

5.4.8第三卫生间、无障碍厕间、无障碍厕位、老年厕位：

a)一类公共厕所应设置第三卫生间；二类公共厕所应设置无障碍厕间或男、女厕间均应设置不

少于一个无障碍厕位；三类公共厕所男、女厕间均应设置不少于一个无障碍厕位；

b)公共厕所男、女厕间内均应设置不少于一个老年厕位；

c)第三卫生间、无障碍厕间或无障碍厕位与外部地面应无高差，老年厕位与外部地面宜无高差。

无障碍厕位或老年厕位宜靠近厕间出入口设置；

d)多层独立式公共厕所第三卫生间或无障碍厕间应设在地坪层；

e)第三卫生间使用面积应不小于6.5m2；无障碍厕间使用面积应不小于4.0m2；无障碍厕位应不

小于1.8m×1.0m，宜为2.0m×1.5m；老年厕位使用面积与普通厕位一致；

f)第三卫生间和无障碍厕间开门净宽不应小于0.90m，无障碍厕位开门净宽不应小于0.80m，应

采用平开门或推拉门，采用平开门时应向外开启，不应采用弹簧门，应能由管理人员从外部

开启；

g)老年厕位开门宽度、开启方向和普通厕位一致，宜能由管理人员从外部开启；

h)第三卫生间、无障碍厕间或无障碍厕位的门里侧和外侧均应在距地面0.90m处设置横执门把

手；

i)第三卫生间或无障碍厕间在门开启方向一侧，应预留宽度不小于0.40m的墙面；

j)第三卫生间或无障碍厕间内部应留有直径不小于1.50m的轮椅回转空间；

k)老年厕位可设置坐便器或蹲便器。两侧均应设置承载力应不小于1.0kN的安全扶手；

l)第三卫生间、无障碍厕间、无障碍厕位应设置紧急呼叫按钮，老年厕位宜设置紧急呼叫按钮，

按钮高度宜为0.4m～0.5m；

7

DB12/T1132—2022

m)第三卫生间应设置折叠式婴儿安全整理台、折叠式儿童安全座椅、无障碍扶手、成人坐便器、

儿童坐便器、成人洗手盆、儿童洗手盆、安全面镜、紧急呼叫按钮、高低2个挂衣钩、洗手

液、烘手器、废纸篓、安全电源插座；

n)无障碍厕间应设置无障碍扶手、成人坐便器、成人洗手盆、安全面镜、紧急呼叫按钮、高低2

个挂衣钩、洗手液、废纸篓、安全电源插座；

o)无障碍厕位应设置无障碍扶手、成人坐便器、紧急呼叫按钮、高低2个挂衣钩、废纸篓；

p)老年厕位应设置安全扶手、成人蹲（坐）便器、高低2个挂衣钩、废纸篓；

q)高位挂衣钩距地高度宜为1.65m，低位挂衣钩距地高度不应大于1.20m，承重均应不小于5kg；

r)折叠式婴儿安全整理台长度不宜小于0.70m，宽度不宜小于0.40m，距地高度宜为0.60m；折

叠式儿童安全座椅应设置在靠近成人坐便器或成人可触及位置，距地高度宜为0.40m。

5.5盥洗间（区）

5.5.1一类和二类公共厕所盥洗间（区）应设置盥洗台，洗手盆宜采用台下式，边缘不得突出于台面，

盥洗台台面边缘宜设置挡水边。

5.5.2一类公共厕所男、女盥洗间应分间设置；二类公共厕所男、女盥洗间宜分间设置，可共用盥洗

间（区）；三类公共厕所盥洗区可与厕间合并设置。

5.5.3一类和二类公共厕所男、女盥洗间（区）均应设置儿童盥洗台。

5.5.4当设置无障碍厕位时，应在盥洗间（区）设置无障碍洗手盆，盥洗台下方应做临空设计。

5.5.5成人盥洗台台面高度宜为0.75m～0.80m，儿童盥洗台台面高度宜为0.60m。成人盥洗台台面外

缘距水龙头直线距离不宜大于0.40m；儿童盥洗台台面外缘距水龙头直线距离不宜大于0.25m。

5.5.6盥洗间（区）应设安全面镜，设置位置应避免泄露如厕者隐私。

5.5.7盥洗用具设计应符合下列要求：

a)纸巾盒宜设置于面镜下方，采用暗装方式；

b)废纸篓宜设置在靠近纸巾盒处；

c)烘手器应靠近盥洗台设计，宜采用感应式；

d)洗手液宜采用壁挂感应式。

5.6其他设施

5.6.1门窗应符合以下要求：

a)独立式公共厕所外门净宽度应不小于1.50m，附属式公共厕所外门净宽度宜不小于1.50m，若

厕间门即是外门参照5.6.1b）的规定。公共厕所外门应设置观察窗，观察窗玻璃应为安全玻

璃；

b)男、女厕间门净宽度应不小于0.80m，厕位门净宽度应不小于0.65m；

c)公共厕所外门应采用双向开启的平开门或感应门，不应采用弹簧门，在门向外完全开启状态

下，外部平台净深度不应小于
