T/CWAN 0038-2021 龙门激光切割机

ICS2516030

CCSJ6.4.

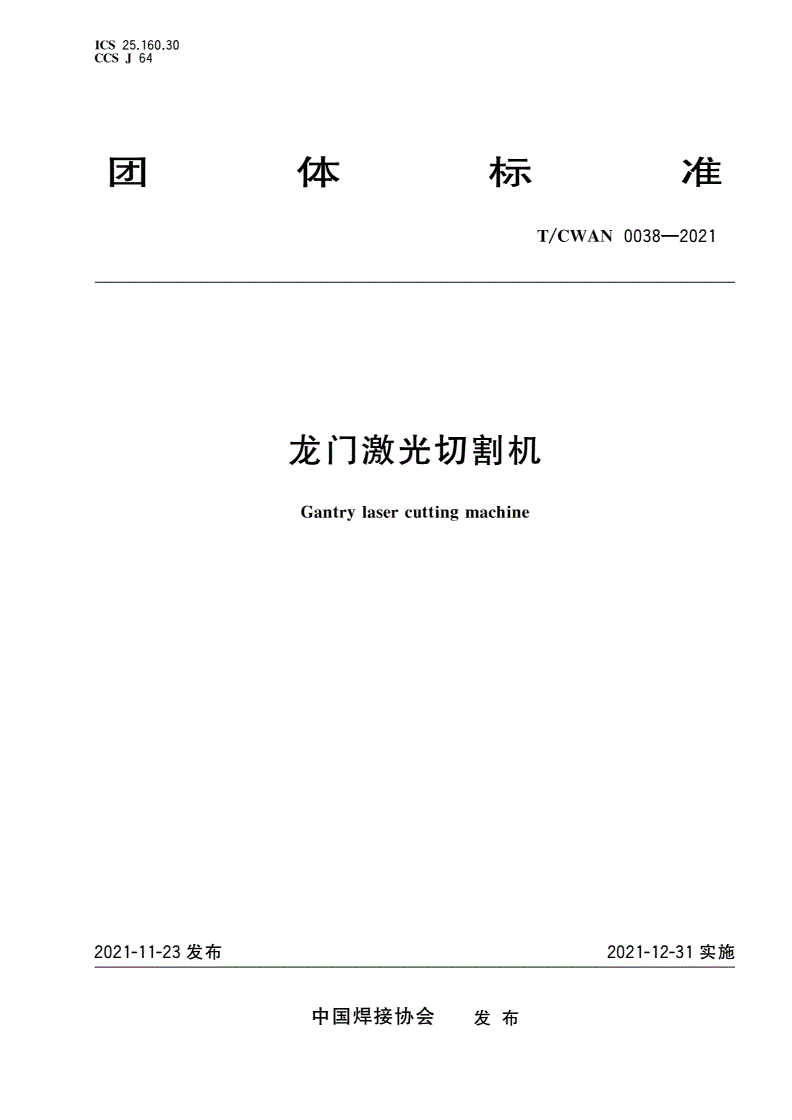

团体标准

T/CWAN0038—2021

龙门激光切割机

Gantrylasercuttingmachine

2021-11-23发布2021-12-31实施

中国焊接协会发布

T/CWAN0038—2021

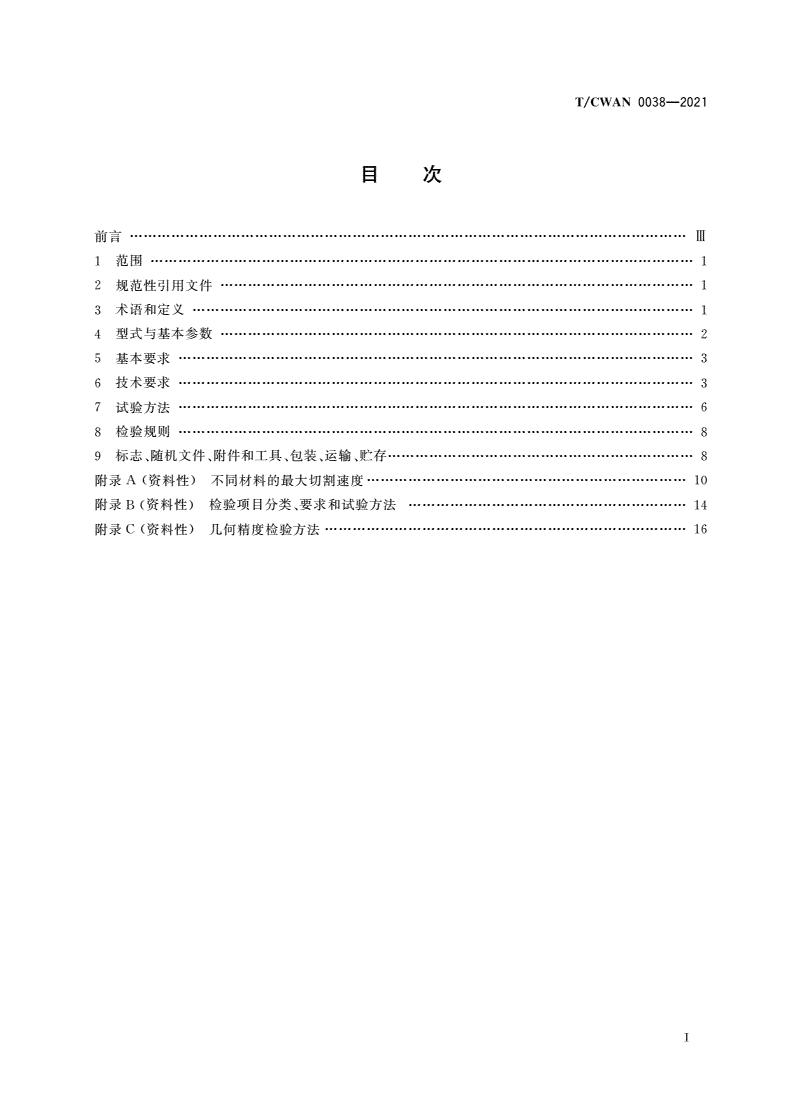

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

型式与基本参数

4…………………………2

基本要求

5…………………3

技术要求

6…………………3

试验方法

7…………………6

检验规则

8…………………8

标志随机文件附件和工具包装运输贮存

9、、、、、…………8

附录资料性不同材料的最大切割速度

A()……………10

附录资料性检验项目分类要求和试验方法

B()、……………………14

附录资料性几何精度检验方法

C()……………………16

Ⅰ

T/CWAN0038—2021

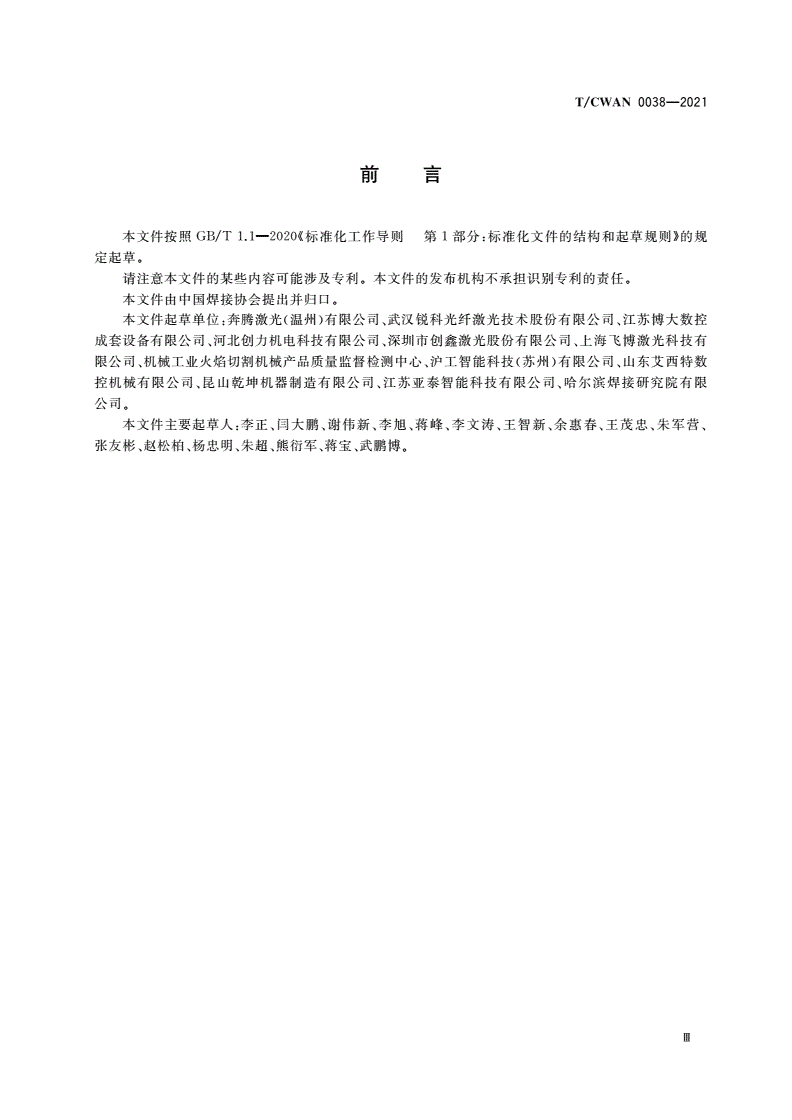

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规

GB/T1.1—2020《1:》

定起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国焊接协会提出并归口

。

本文件起草单位奔腾激光温州有限公司武汉锐科光纤激光技术股份有限公司江苏博大数控

:()、、

成套设备有限公司河北创力机电科技有限公司深圳市创鑫激光股份有限公司上海飞博激光科技有

、、、

限公司机械工业火焰切割机械产品质量监督检测中心沪工智能科技苏州有限公司山东艾西特数

、、()、

控机械有限公司昆山乾坤机器制造有限公司江苏亚泰智能科技有限公司哈尔滨焊接研究院有限

、、、

公司

。

本文件主要起草人李正闫大鹏谢伟新李旭蒋峰李文涛王智新余惠春王茂忠朱军营

:、、、、、、、、、、

张友彬赵松柏杨忠明朱超熊衍军蒋宝武鹏博

、、、、、、。

Ⅲ

T/CWAN0038—2021

龙门激光切割机

1范围

本文件规定了龙门激光切割机以下简称切割机的术语和定义型式与基本参数基本要求技

(“”)、、、

术要求试验方法检验规则标志随机文件附件和工具包装运输贮存

、、、、、、、、。

本文件适用于激光功率的龙门结构跨距不小于的数控激光切割机

3000W~30000W2.5m。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

包装储运图示标志

GB/T191

安全标志及其使用导则

GB2894

机械电气安全机械电气设备第部分通用技术要求

GB/T5226.1—20191:

机床润滑系统

GB/T6576—2002

激光产品的安全第部分设备分类要求

GB7247.1—20121:、

标牌

GB/T13306

机电产品包装通用技术条件

GB/T13384

激光术语

GB/T15313

机床检验通则第部分数控轴线的定位精度和重复定位精度的确定

GB/T17421.22:

激光加工机械金属切割的性能规范与标准检查程序

GB/Z18462

机械安全激光加工机第部分通用安全要求

GB/T18490.1—20171:

机械安全激光加工机第部分激光加工机和手持式加工机及相关辅

GB/T18490.3—20173:

助设备的噪声降低和测量方法准确度级

(2)

数控激光切割机

GB/T34380—2017

热切割质量和几何技术规范

JB/T10045(ISO9013:2002,MOD)

3术语和定义

及界定的以及下列术语和定义适用于本文件

GB7247.1—2012、GB/T15313GB/Z18462。

31

.

定位速度positioningspeed

为X轴的定位速度vx和Y轴的定位速度vy的合成值计算方法见式

,(1):

vx2+vy2

……(1)

式中

:

vxX轴的定位速度单位为米每分

———,(m/min);

vyY轴的定位速度单位为米每分

———,(m/min)。

1
