DB61/T 983-2015 旧水泥混凝土路面共振碎石化技术规范

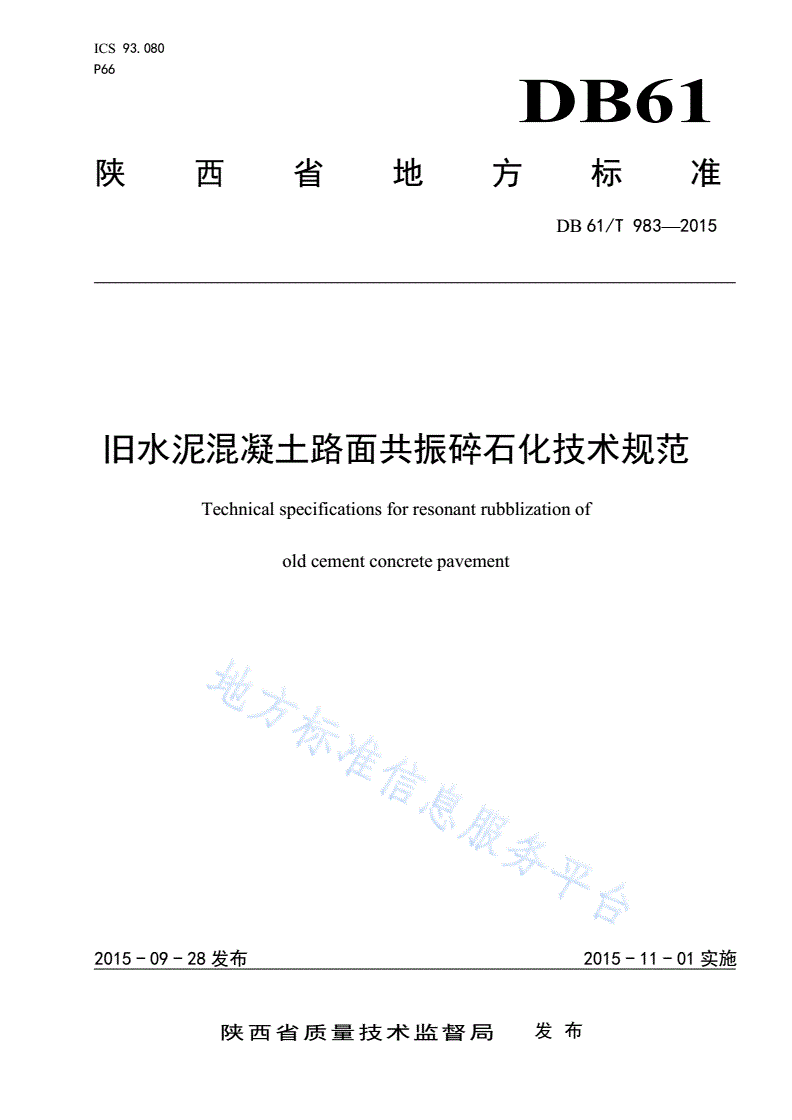

ICS93.080

P66

DB61

陕西省地方标准

DB61/T983—2015

旧水泥混凝土路面共振碎石化技术规范

Technicalspecificationsforresonantrubblizationof

oldcementconcretepavement

2015-09-28发布2015-11-01实施

陕西省质量技术监督局发布

DB61/T983—2015

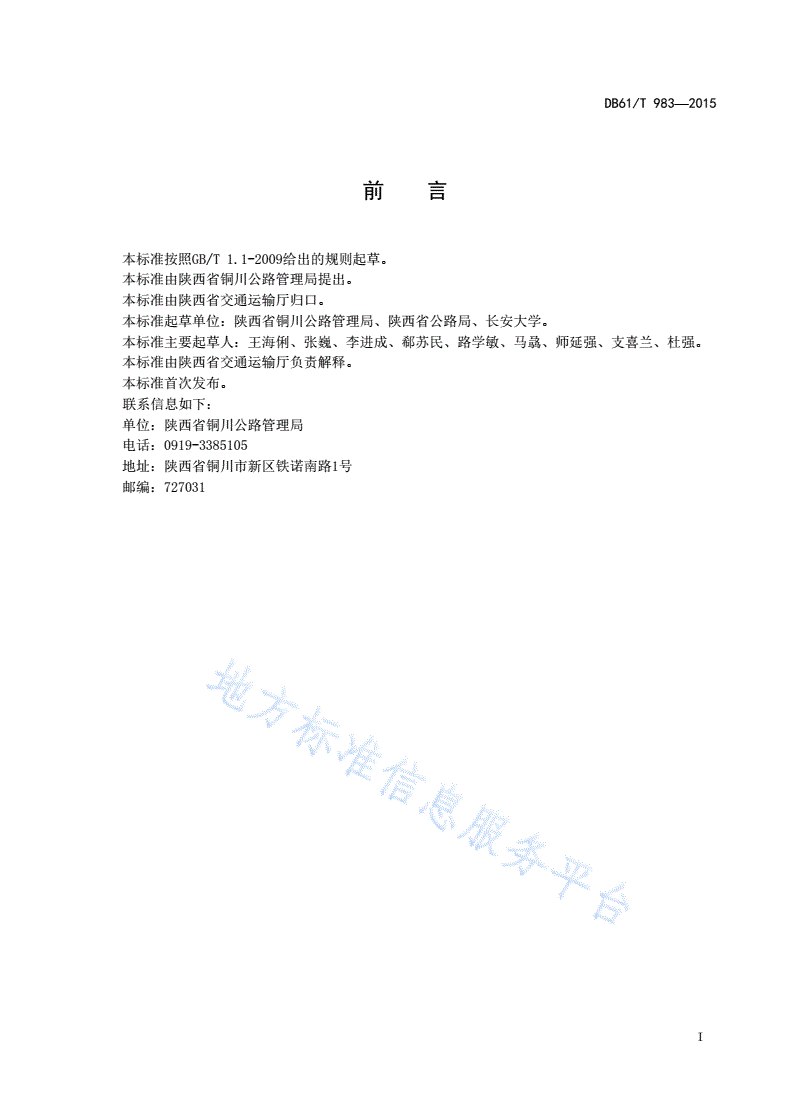

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由陕西省铜川公路管理局提出。

本标准由陕西省交通运输厅归口。

本标准起草单位：陕西省铜川公路管理局、陕西省公路局、长安大学。

本标准主要起草人：王海俐、张巍、李进成、郗苏民、路学敏、马骉、师延强、支喜兰、杜强。

本标准由陕西省交通运输厅负责解释。

本标准首次发布。

联系信息如下：

单位：陕西省铜川公路管理局

电话：0919-3385105

地址：陕西省铜川市新区铁诺南路1号

邮编：727031

I

DB61/T983—2015

旧水泥混凝土路面共振碎石化技术规范

1范围

本标准规定了旧水泥混凝土路面共振碎石化技术旧路况调查与评价、共振碎石化施工、加铺层结构

设计及施工质量检查与验收的基本要求。

本标准适用于采用旧水泥混凝土路面共振碎石化技术的本省各等级公路改造。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGD40公路水泥混凝土路面设计规范

JTGD50公路沥青路面设计规范

JTGE30-2005公路工程水泥及水泥混凝土试验规程

JTGE60-2008公路路基路面现场测试规程

JTG/TF30公路水泥混凝土路面施工技术细则

JTG/TF31-2014公路水泥混凝土路面再生利用技术细则

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGH20-2007公路技术状况评定标准

JTGH30公路养护安全作业规程

3术语

下列术语和定义适用于本文件。

3.1

碎石化技术rubblizationtechnique

采用各类破碎设备将旧水泥混凝土路面板就地破碎成具有一定尺寸的颗粒嵌挤体，以作为路面基层

或底基层使用的技术。

3.2

共振破碎机resonantbreaker

一种通过共振梁或浮动式共振箱体的高频低幅振动将旧水泥混凝土板块破碎为一定尺寸颗粒的碎

石化专用设备。

3.3

共振碎石化技术resonantrubblizationtechnique

1

DB61/T983—2015

采用共振破碎机进行旧水泥棍凝土路面就地碎石化再生利用的技术。

3.4

试振区teststrip

采用共振碎石化技术大面积施工前，以确定基本施工工艺参数为目的而选定的代表性试振区域。

3.5

隔振沟isolationtrenches

为防止共振碎石化施工对道路附近设施造成破坏，在道路附近存在建筑物或设施的局部路段，施工

前在道路两侧或路肩外侧边缘处开挖的一定深度和宽度的沟渠。

3.6

综合回弹模量compositemodulusofresilience

用现场测试方法获得的碎石化层顶面以下部分的回弹模量值。

4基本要求

4.1应对将进行共振碎石化施工的旧水泥混凝土路面进行调查，划分施工段落。

4.2通过试振，分别确定各段落的施工工艺参数。

4.3共振碎石化施工后，应以碎石化层顶面弯沉值的均匀性作为碎石化效果评定与质量验收的指标。

4.4为保证碎石化后整体强度的均匀性，对强度薄弱区域应采取必要的工程措施进行处理。

4.5应以共振碎石化层顶面的综合回弹模量作为加铺层基础的设计参数。

4.6加铺层的设计与施工应执行JTGD40、JTGD50、JTG/TF30、JTGF40的相关规定。

4.7旧水泥混凝土路面共振碎石化技术除应符合本标准的规定外，还应符合相关国家标准和行业标准

的规定。

5旧水泥混凝土路面路况调查

5.1一般规定

5.1.1应对旧水泥混凝土路面的旧路基础资料、沿线设施和路面技术状况进行调查。

5.1.2应收集共振碎石化施工机械与施工经验参数，调查加铺层设计所需要的交通量、环境条件、筑

路材料等资料。

5.1.3应记录与整理调查资料。

5.2旧路现状调查

5.2.1旧路现状调查应包括水泥混凝土路面板厚度、强度、损坏状况、换板与修补情况、基层与路基

状况、排水状况、构造物位置、道路两侧建筑物情况、交通量及轴载谱等。

5.2.2应调查水泥混凝土路面病害，并绘制病害分布图。水泥混凝土路面损坏类型应符合JTGH20-2007

中3.2条的要求。

5.2.3应对旧水泥混凝土路面板按路面病害相似、路面技术状况相近情况分段进行取芯，每个路段钻

取3个Ф150mm的芯样，并量测芯样高度，计算路面板实际厚度平均值；按照JTGE30-2005中T0554

的规定测试芯样的轴心抗压强度，计算旧水泥混凝土路面板的水泥混凝土抗压强度平均值。

2

DB61/T983—2015

5.2.4应对旧水泥混凝土路面进行整体强度检测和评价。检测方法可采用JTGE60-2008中T0951贝克

曼梁测定路基路面回弹弯沉试验方法或JTGE60-2008中T0953落锤式弯沉仪测定弯沉试验方法，宜每

车道每5m检测1点。

5.2.5应调查沿线桥梁、涵洞、挡土墙、地下管线等构造物情况，实测并记录桩号；参照JTG/TF31-2014

的4.2.4的规定调查道路两侧8m宽度范围内的建筑物、分布情况、以及到路面边缘的距离。

6共振碎石化施工

6.1一般规定

6.1.1应根据旧水泥混凝土路面调查情况划分施工段落。

6.1.2共振碎石化施工前应制定施工组织方案，确定施工设备，符合施工技术要求方可施工。

6.1.3对不同状况的旧水泥混凝土路面应采用不同的施工工艺参数进行共振碎石化施工。

6.1.4共振碎石化施工中应采取扬尘控制措施。

6.1.5应减少共振碎石化施工产生的噪声与振动对环境的影响。

6.1.6雨天不得进行共振碎石化施工，已碎石化路段应保持排水畅通。

6.1.7共振碎石化施工作业面距离构造物或建筑物的最小距离应符合表1的要求。

表1共振碎石化施工作业面距离构造物或建筑物的最小距离

单位为m

构造物

类型建筑物

桥梁和涵洞挡土墙地下管线和地下构造物

最小距离1.50.51.05.0
