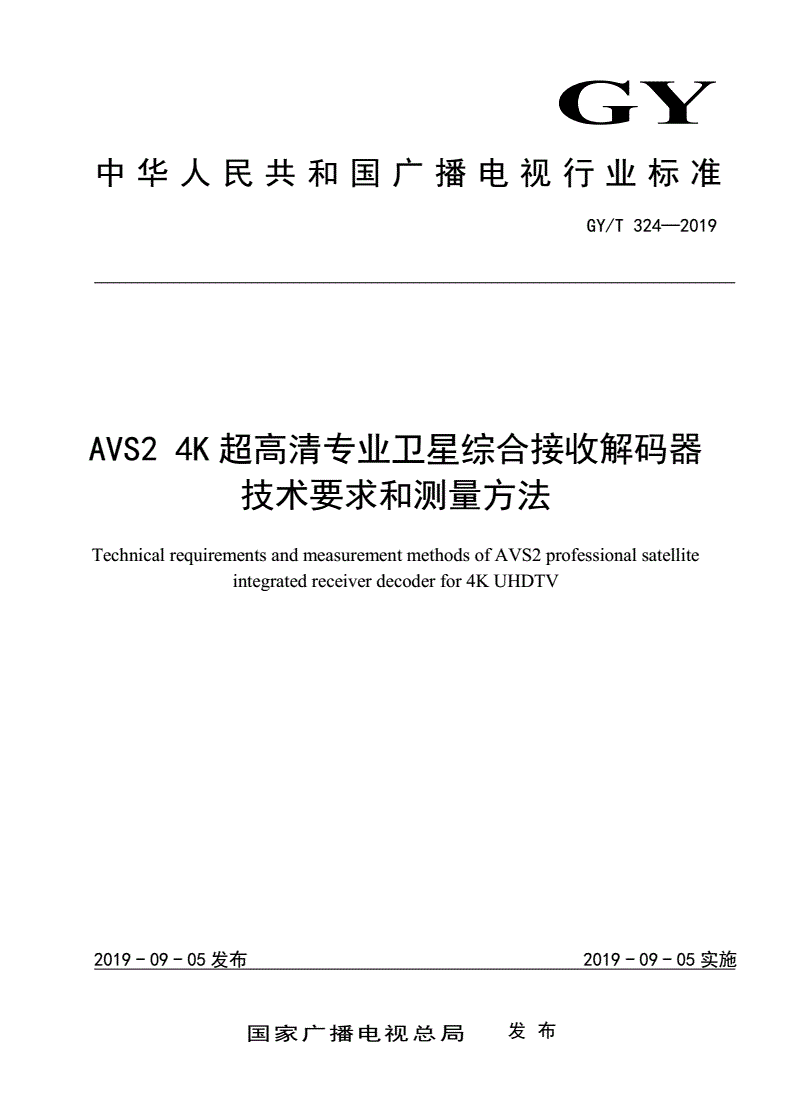

GY/T 324-2019 AVS2 4K超高清专业卫星综合接收解码器技术要求和测量方法

GY

中华人民共和国广播电视行业标准

GY/T324—2019

AVS24K超高清专业卫星综合接收解码器

技术要求和测量方法

TechnicalrequirementsandmeasurementmethodsofAVS2professionalsatellite

integratedreceiverdecoderfor4KUHDTV

2019-09-05发布2019-09-05实施

国家广播电视总局发布

GY/T324—2019

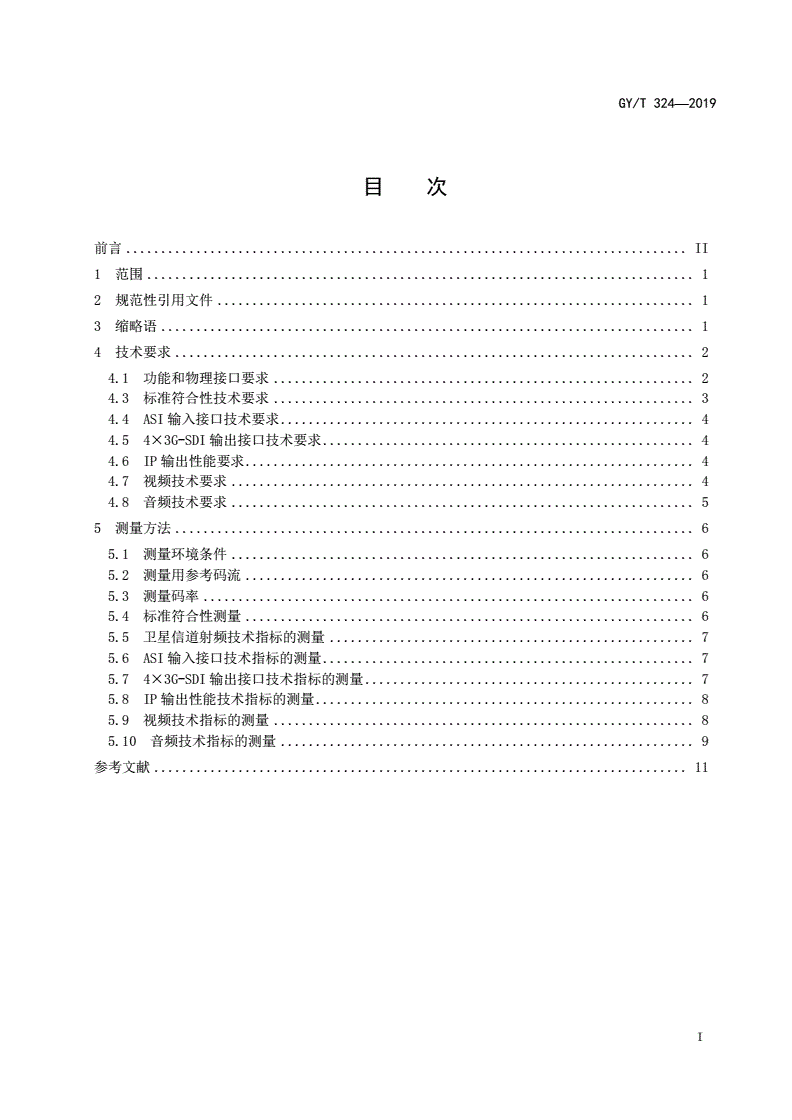

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3缩略语............................................................................1

4技术要求..........................................................................2

4.1功能和物理接口要求............................................................2

4.3标准符合性技术要求............................................................3

4.4ASI输入接口技术要求...........................................................4

4.54×3G-SDI输出接口技术要求.....................................................4

4.6IP输出性能要求................................................................4

4.7视频技术要求..................................................................4

4.8音频技术要求..................................................................5

5测量方法..........................................................................6

5.1测量环境条件..................................................................6

5.2测量用参考码流................................................................6

5.3测量码率......................................................................6

5.4标准符合性测量................................................................6

5.5卫星信道射频技术指标的测量....................................................7

5.6ASI输入接口技术指标的测量.....................................................7

5.74×3G-SDI输出接口技术指标的测量...............................................7

5.8IP输出性能技术指标的测量......................................................8

5.9视频技术指标的测量............................................................8

5.10音频技术指标的测量...........................................................9

参考文献............................................................................11

I

GY/T324—2019

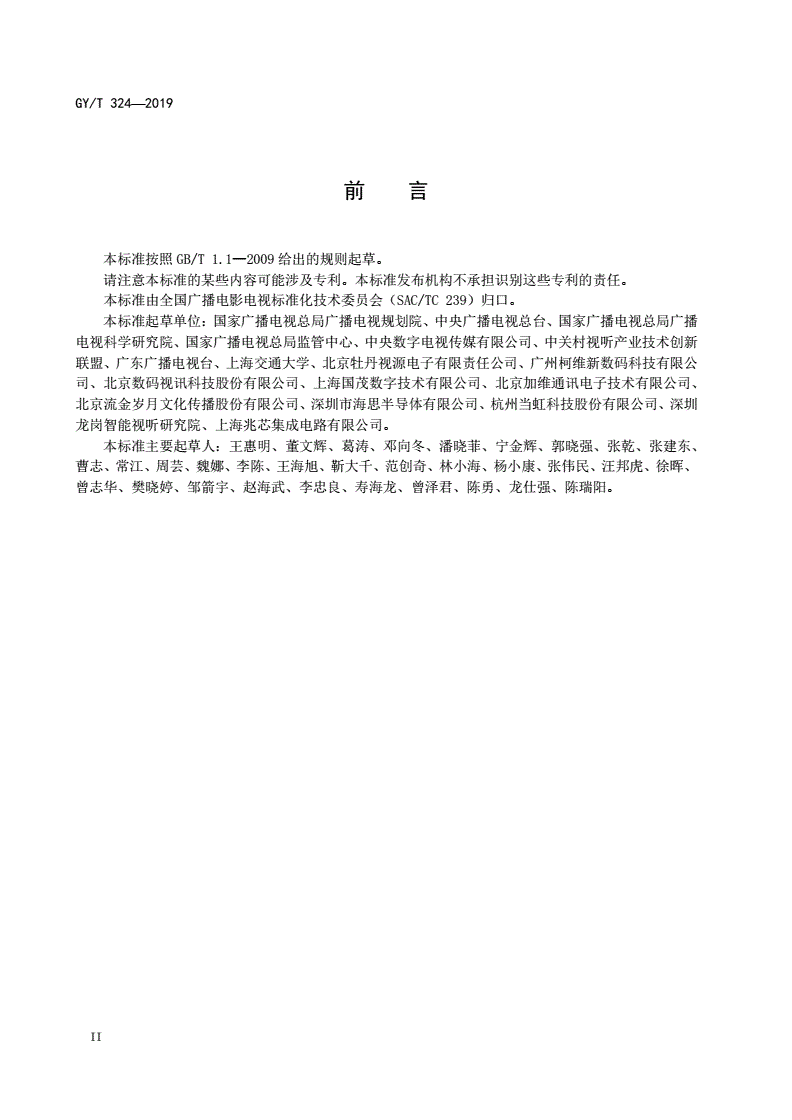

前言

本标准按照GB/T1.1—2009给出的规则起草。

请注意本标准的某些内容可能涉及专利。本标准发布机构不承担识别这些专利的责任。

本标准由全国广播电影电视标准化技术委员会（SAC/TC239）归口。

本标准起草单位：国家广播电视总局广播电视规划院、中央广播电视总台、国家广播电视总局广播

电视科学研究院、国家广播电视总局监管中心、中央数字电视传媒有限公司、中关村视听产业技术创新

联盟、广东广播电视台、上海交通大学、北京牡丹视源电子有限责任公司、广州柯维新数码科技有限公

司、北京数码视讯科技股份有限公司、上海国茂数字技术有限公司、北京加维通讯电子技术有限公司、

北京流金岁月文化传播股份有限公司、深圳市海思半导体有限公司、杭州当虹科技股份有限公司、深圳

龙岗智能视听研究院、上海兆芯集成电路有限公司。

本标准主要起草人：王惠明、董文辉、葛涛、邓向冬、潘晓菲、宁金辉、郭晓强、张乾、张建东、

曹志、常江、周芸、魏娜、李陈、王海旭、靳大千、范创奇、林小海、杨小康、张伟民、汪邦虎、徐晖、

曾志华、樊晓婷、邹箭宇、赵海武、李忠良、寿海龙、曾泽君、陈勇、龙仕强、陈瑞阳。

II

GY/T324—2019

AVS24K超高清专业卫星综合接收解码器技术要求和测量方法

1范围

本标准规定了视频解码采用GY/T299.1—2016（简称AVS2）的4K超高清专业卫星综合接收解码器的

技术要求和测量方法。

本标准适用于AVS24K超高清专业卫星综合接收解码器的开发、测试、生产、使用和维护。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17191.3信息技术具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的编码

第3部分:音频

GB/T17975.1信息技术运动图像及其伴音信息的通用编码第1部分：系统

GB/T22726多声道数字音频编解码技术规范

GB/T32631高清晰度电视3Gbps串行数据接口和源图像格式映射

GB/T33475.3信息技术高效多媒体编码第3部分：音频

GY/T148—2000卫星数字电视接收机技术要求

GY/T150—2000卫星数字电视接收站测量方法—室内单元测量

GY/T170—2001有线数字电视广播信道编码与调制规范

GY/T299.1—2016高效音视频编码第1部分：视频

GY/T307—2017超高清晰度电视系统节目制作和交换参数值

GY/T315—2018高动态范围电视节目制作和交换图像参数值

SJ/T11336数字电视接收设备条件接收接口规范第1-1部分：DTV-CI技术规范

T/AVS102AVS互联互通测试规范

T/AVS107高效多媒体编码视频符合性测试

ETSITR101290DVB系统测量指南（MeasurementguidelinesforDVBsystems）

ETSITS102366v1.4.1数字音频压缩标准（AC-3和增强型AC-3）（Digitalaudiocompression

(AC-3,enhancedAC-3)standard）

SMPTEST425-1:20173Gb/s串行接口源图像格式及辅助数据映射（SourceImageFormatand

AncillaryDataMappingforthe3Gb/sSerialInterface）

SMPTEST425-5:20154链路3Gb/s串行接口源图像格式及辅助数据映射（ImageFormatand

AncillaryDataMappingfortheQuadLink3Gb/sSerialInterface）

SMPTEST2081-1:20156Gb/s信号/数据串行接口（6Gb/ssignal/dataserialinterface）

SMPTEST2082-1:201512Gb/s信号/数据串行接口（12Gb/ssignal/dataserialinterface）

3缩略语

1

GY/T324—2019

下列缩略语适用于本文件。

ASI异步串行接口（AsynchronousSerialInterface）

CI公共接口（CommonInterface）

ETSI欧洲电信标准协会（EuropeanTelecommunicationsStandardsInstitute）

SQD方形分割（SquareDivision）

TS传送流（TransportStream）

UHDTV超高清晰度电视（UltraHighDefinitionTelevision）

2SI2样本交错（2SampleInterleave）

3G-SDI3Gb/s串行数字接口（3Gb/sSerialDigitalInterface）

6G-SDI6Gb/s串行数字接口（6Gb/sSerialDigitalInterface）

12G-SDI12Gb/s串行数字接口（12Gb/sSerialDigitalInterface）

4技术要求

4.1功能和物理接口要求

解码器的功能和物理接口要求见表1。

表1功能和物理接口要求

序号项目技术要求必备/可选

1卫星信道射频输入接口具有卫星信道射频输入接口，技术指标符合4.2必备

2条件接收接口具有符合SJ/T11336的CI接口必备

符合GY/T170—2001表A5的要求，接口类型为BNC，75，最大输入码

3ASI输入接口必备

率至少为75Mbps（不包含空包）

支持接口类型为RJ45的TSoverIP输入接口，最大输入码率至少为

4IP输入接口必备

75Mbps（不包含空包），支持单播和多播输入

4链路3G-SDI（GB/T32631和SMPTEST425-5:2015）输出接口，接口

54×3G-SDI输出接口必备

类型为BNC，75，同时支持2SI和SQD图像映射方式

6传送流包长传送流的输入格式支持188字节包长和204字节包长必备

7输入传送流类型支持AVS2视频编码的符合GB/T17975.1的传送流类型必备

8多节目传送流解码支持多节目传送流的解码必备

9音视频相对延时调整音视频相对延时应可调整到±2ms以内
