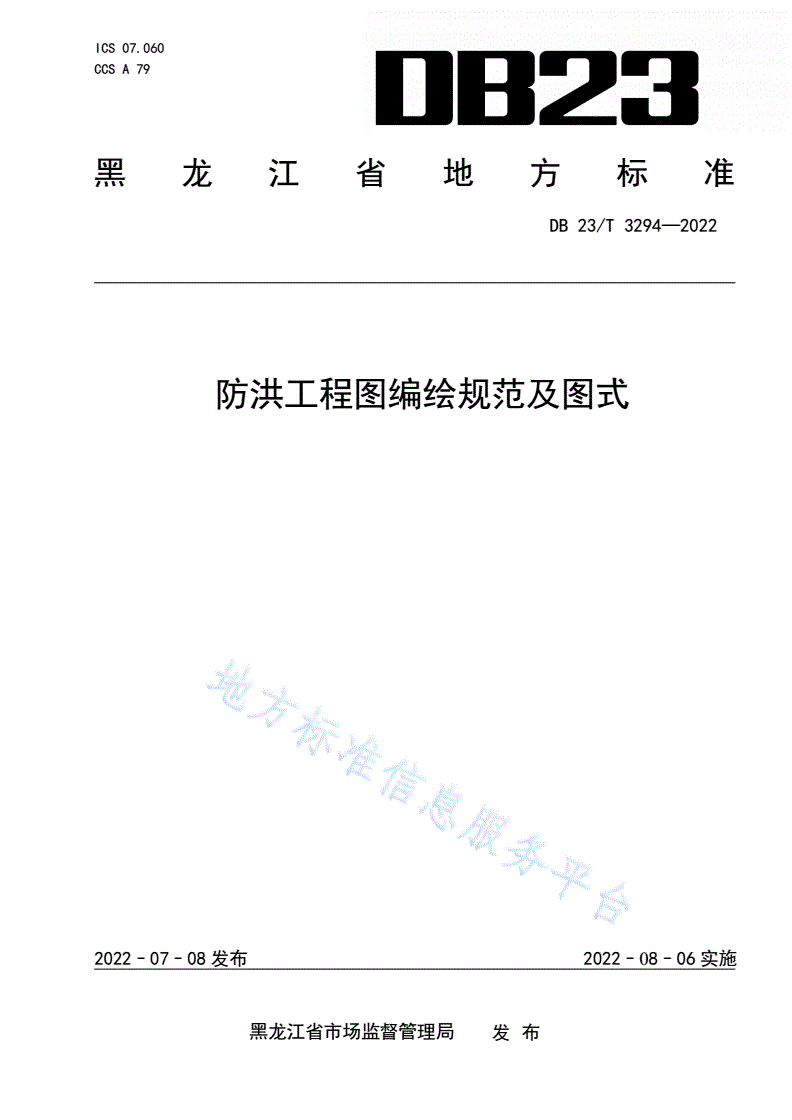

DB23/T 3294-2022 防洪工程图编绘规范及图式

ICS07.060

CCSA79

黑龙江省地方标准

DB23/T3294—2022

防洪工程图编绘规范及图式

2022–07–08发布2022–08–06实施

黑龙江省市场监督管理局发布

DB23/T3294—2022

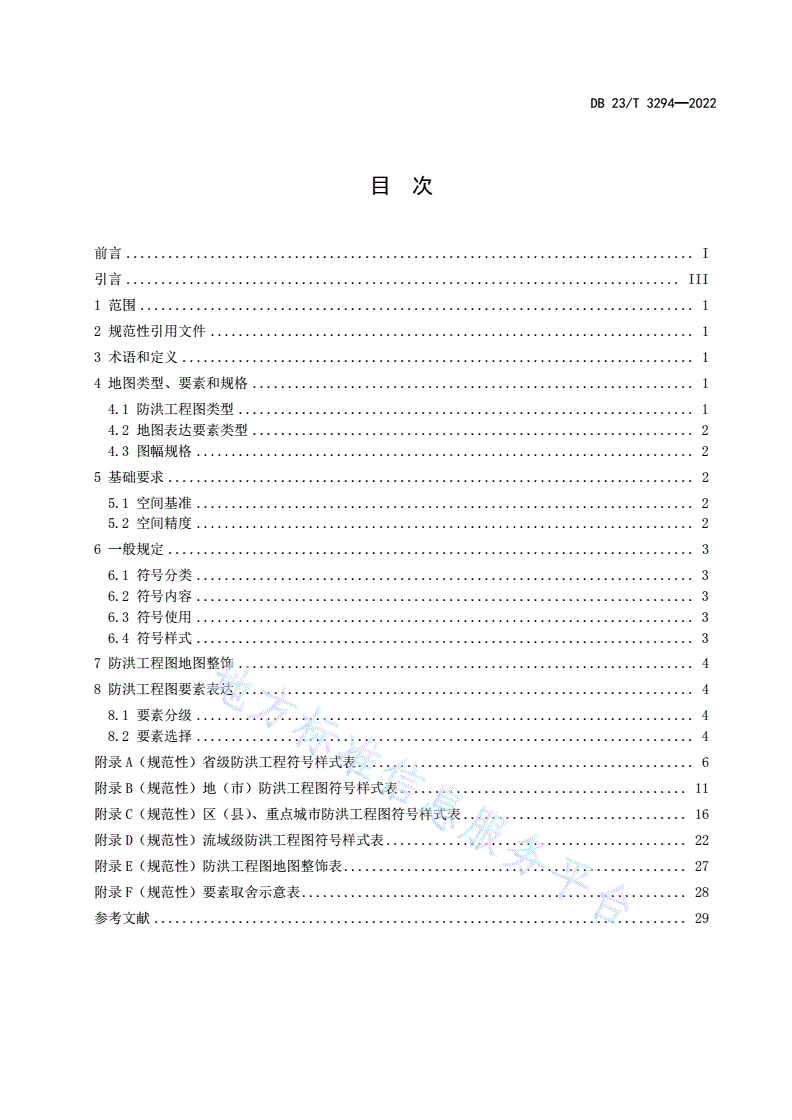

目次

前言.................................................................................I

引言...............................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4地图类型、要素和规格...............................................................1

4.1防洪工程图类型.................................................................1

4.2地图表达要素类型...............................................................2

4.3图幅规格.......................................................................2

5基础要求...........................................................................2

5.1空间基准.......................................................................2

5.2空间精度.......................................................................2

6一般规定...........................................................................3

6.1符号分类.......................................................................3

6.2符号内容.......................................................................3

6.3符号使用.......................................................................3

6.4符号样式.......................................................................3

7防洪工程图地图整饰.................................................................4

8防洪工程图要素表达.................................................................4

8.1要素分级.......................................................................4

8.2要素选择.......................................................................4

附录A（规范性）省级防洪工程符号样式表................................................6

附录B（规范性）地（市）防洪工程图符号样式表.........................................11

附录C（规范性）区（县）、重点城市防洪工程图符号样式表................................16

附录D（规范性）流域级防洪工程图符号样式表...........................................22

附录E（规范性）防洪工程图地图整饰表.................................................27

附录F（规范性）要素取舍示意表.......................................................28

参考文献............................................................................29

DB23/T3294—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由黑龙江省测绘地理信息局提出、归口、组织实施，并负责解释。

本文件起草单位：自然资源部黑龙江基础地理信息中心、黑龙江省水旱灾害防御保障中心。

本文件主要起草人：杨爱玲、董卫、候松岩、吴迪、王昱、关显明、张一、刘淑红、李冰、管立

志、刘禹鑫、张奥、杨佳琪、宋永柱、刘涵宇。

I

DB23/T3294—2022

II

DB23/T3294—2022

引言

为了填补我省水利工程图标注没有标准的空白，制定《防洪工程图编绘规范及图式》是防御水旱

灾害的基础性工作，本指导性技术文件规定了防洪工程要素符号的基本内容、符号样式及空间要素的

组织和表达。为摸清各类防汛工程底数和抗洪薄弱环节，全面掌握水资源管理现状，预防和遏制洪涝

灾害对人民生命财产造成巨大影响奠定基础。

III

DB23/T3294—2022

防洪工程图编绘规范及图式

1范围

本文件适用于防洪专题图的编制，包括洪水风险图及防洪工程电子地图。

本文件适用于水利专题图和涉及水利工程图的编制。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB13923-2007基础地理信息要素分类与代码

GB20257.1-2007国家基本比例尺地图图式第1部分：1:5001:10001:2000地形图图式

SL730-2015水利空间要素图式与表达规范

3术语和定义

下列术语和定义适用于本文件。

3.1

专题地图thematicmap

专题地图是一种深入反映制图区域内一种或几种具有自然与社会人文要素专题特征的地图。它按

照地图主题的要求，突出而完善地表示与主题相关的一种或者几种要素，从而使地图的内容更加专题

化，用途更具专业化。

3.2

防洪工程图floodcontrolengineeringdrawing

防洪工程图就是将与防洪工程有关的特定的要素完备而详尽地显示，形成防洪工程专题化的地图。

4地图类型、要素和规格

4.1防洪工程图类型

防洪工程图内容设计必须突出防汛主题，讲究资料信息间的相互承启作用，最直观地反映主要防

洪工程、设施的具体位置，最大限度地满足防汛指挥工作的决策需求。按不同的制图单元，防洪工程

图可以分为省图、流域图、地（市）图、区（县）图和重点城市图5个系列类型：

a)省图：以全省范围为制图单元的防洪工程图；

b)流域图：编制范围根据流域区片划分，以流域界为准，图名以流域名命名；

1

DB23/T3294—2022

c)地（市）图：以地（市）范围为制图单元的防洪工程图；

d)区（县）图：以区（县）范围为制图单元的防洪工程图；

e)重点城市图：以重点城市主城区为制图单元的防洪工程图。

4.2地图表达要素类型

4.2.1底图要素

底图要素是专题图的一个重要组成部分，是专题地图编制中不可缺少的实现空间信息可视化显示

的基础，包括居民地、道路、水系（河流、渠道等）、境界等一系列地物、地貌的基本信息，数据源

宜使用国家基础测绘1：10000—1：250000地形图数据。

4.2.2专题要素

指与防洪工程设施有关的元素，包括堤防工程、穿堤建筑物、治河工程、险工、水文站、水位站、

山洪站点、水库等。

4.2.3统计表格

以统计表格的形式，表达堤防、水库、易受灾害村屯等专题要素的基本情况、特征值、主要效益

指标等。

4.2.4文字说明

以文字说明的形式，对防洪专题图内的区域概况和专题要素进行必要描述。

4.3图幅规格

4.3.1图幅

选择合理制图范围，宜矩形分幅，不宜跨图幅拼接。

4.3.2比例尺

按要素分级，根据专题图图幅尺寸及图幅内容确定比例尺。

5基础要求

5.1空间基准

数据的大地基准和地图投影应按照具体要求如下：

a)大地基准：采用2000国家大地坐标系（CGCS2000），具体应符合GB13923-2007的规定，

其中1：500、1：1000、1：2000比例尺数据也可采用地方坐标系，但需转化为CGCS2000

坐标系；

b)地图投影：1：500、1：1000、1：2000、1：5000、1：10000采用3°分带的高斯-克吕格

投影，1：500、1：1000、1：2000确有必要时，也可按1.5°分带，1：50000和1：250000

采用6°分带的高斯-克吕格投影，1：1000000采用双标准纬线等面积圆锥投影；自由分幅

的防洪专题图，要采用所在区域正中的经线作为中央子午线进行投影。

5.2空间精度

空间精度应参照相应比例尺地形图空间精度要求。

2

DB23/T3294—2022

6一般规定

6.1符号分类

符号分类分为依比例尺符号、半依比例尺符号和不依比例尺符号三类。

a)依比例尺符号：地物依比例尺缩小后，其长度和宽度能依比例尺表示的地物符号；

b)半依比例尺符号：地物依比例尺缩小后，其长度能依比例尺而宽度不能依比例尺表示的符号；

c)不依比例尺符号：地物依比例尺缩小后，其长度和宽度不能依比例尺表示。

6.2符号内容

6.2.1地理基础底图要素

包括河流、湖泊等水系、道路、地名点、境界、地貌。

a)河流、湖泊等水系，在地理基础底图要素中是重要的元素，所有的防洪工程专题要素均是以

河流、湖泊等水系要素为依托，围绕水系加以编绘、定位，来确保防洪工程设施位置的准确

性；

b)道路：包括铁路、高速、国道、高铁、省道、县道等，道路具有防洪抢险指向性，特别是堤

防的上堤路；

c)地名点：包括省、县、乡（镇）、村、屯级别的地名点，有选择的表示；

d)境界：包括国、省、市、县四级，以中国国界线画法标准样图（1：100万）的境界划定为准；

e)地貌：利用数字高程模型制作地貌晕渲图、等高线等，用来表征地势高低起伏。

6.2.2防洪工程专题要素

包括堤防、治河工程、穿堤建筑物、水库、山洪站点、水文（位）站、易受山洪灾害威胁村屯等。

a)堤防：根据不同防洪工程图类型，不分级或分级表示各堤防要素，分级表示的有主要堤防、

一般堤防、堤垸等，涵盖所在河流、岸别、堤防级别、规划防洪标准年、堤防长度、保护效

益等信息；

b)治河工程：主要包括护坡、护岸，涵盖名称、治河范围、治河长度、治河原因等信息；

c)穿堤建筑物：主要包括涵闸、泵站、拦河闸坝，涵盖堤顶高程、校核洪水标准、过闸流量等

信息；

d)水库：指大、中、小型规模水库，涵盖水库规模、坝址控制流域面积、设计/现状防洪限制水

位、总库容、坝顶高程、水库效益等信息；

e)山洪站点：包括雨量站、山洪站点、水库山洪站点等涵盖测站编码、所属河流名称等信息；

f)水文（位）站：包括河道水文（位）站及水库水文（位）站，涵盖坐标、名称、警戒水位、

保证水位、堤顶高程等信息；

g)易受山洪灾害威胁村屯：包括村屯名称、经纬度、行政区划、威胁总人口、总户数、影响房

屋数量等信息；

h)蓄滞洪区：包括行洪区、分洪区、蓄洪区和滞洪区等信息；

i)转移路线：包括示意路线、避灾安置点等信息。

6.3符号使用

地理基础底图要素、防洪工程专题要素建议按本文件规定执行。

6.4符号样式

3

DB23/T3294—2022

防洪工程专题要素在色彩上主要以浓重、高饱和度、鲜艳、夺目的色彩表示，以达到图面上专题

要素突出、而不突兀，与底图要素和谐呈现的效果。

防洪工程图要素图式符号的样式、大小、配置，应符合附录A、附录B、附录C、附录D规定的图

形符号样式。本文件未包含的可自行扩展，但样式风格应与本图式协调一致。

7防洪工程图地图整饰

包括内外图廓、图廓花边、图名、图例、编制时间、编制单位的整饰要求，应符合附录E规定的图

形符号样式。本文件未包含的可自行扩展，但样式风格应与本图式协调一致。

8防洪工程图要素表达

8.1要素分级

防洪工程图的空间要素组织应符合制图区域的地理特征，基础地理要素、防洪工程专题要素之间

的关系协调，层次分明，主题明确，注记正确、位置指向明确。

按不同的防洪工程图类型、数据源比例尺、制图比例尺、显示比例尺将防洪工程图的空间要素分

为13级表达，每级之间保持适宜的负载，层次分明且过渡平缓。制图时，每级应与表1所列的相应比例

尺对应。

表1分级对照表

数据源比例尺

防洪工程图类型显示比例尺

制图比例尺

省级1：1000000—1：7500001：500000—1：250000

1：320000—1：2800001：500000—1：250000

流域级1：280000—1：1450001：250000—1：50000

1：145000—1：800001：50000—1：25000

1：440000—1：2800001：500000—1：250000

地（市）级1：280000—1：1700001：250000—1：50000

1：170000—1：1100001：50000—1：25000

1：200000—1：1450001：250000—1：50000

区（县）级1：145000—1：550001：50000—1：25000

1：55000—1：270001：25000—1：10000

1：42000—1：330001：50000—1：25000

重点城市级

1：33000—1：100001：25000—1：10000

8.2要素选择

8.2.1基本原则

宜根据所编制防洪工程图的主题、用户需求、比例尺、幅面、载体等因素选择要素内容，可参考

附录F。

8.2.2地理基础要素取舍原则

a)河流、湖泊等水系：根据地理基础资料情况表示，双线河用依比例尺真形符号填充表示，单

4

DB23/T3294—2022

线表示的河流以半依比例尺线状符号表示，图幅主区以外只表示主要河流；

b)道路：根据最新资料对交通要素进行更新，表示铁路、高速公路、国道。道路较少的地区有

选择地表示省道、县道，道路特别稀少地区有选择地表示乡道；

c)地名点：表示县级、县级以上地名点，乡、村级地名点有选择地表示，河流、水库、防洪工

程等要素附近地名点有选择地表示。省会及省会以上级别地名点用依比例尺真形符号表示，

其他级别地名点用不依比例尺点状符号表示，图幅主区以外的地名点不表示；

d)境界：表示国界、县级以上境界；

e)地貌：表示图幅主区高程剖面图，有选择的表示主要山峰、河流、防洪工程要素附近的高程

值。

8.2.3防洪工程专题要素取舍原则

a)堤防：以河流流域面积作为阈值和管理机构要求，按堤防等级有选择的表示主要堤防、一般

堤防、堤垸等；

b)治河工程：以河流流域面积作为阈值和管理机构要求，表示护坡、护岸等要素；

c)穿堤建筑物：以河流流域面积作为阈值和管理机构要求，表示涵闸、泵站、拦河闸坝等穿堤

建筑物；

d)水库：表示大、中、小型水库有选择的表示，大型水库用依比例尺真形符号表示，中、小型

水库用不依比例点状符号表示；

e)山洪站点：在保证信息完整性的基础上，有选择的表示；

f)水文（位）站：详实表示主要河流、水库、防洪工程等要素附近的水文（位）站，图幅主区

以外不表示；

g)易受山洪灾害威胁村屯：在保证信息完整性的基础上，有选择的表示；

j)蓄滞洪区（行洪区）：在保证信息完整性的基础上，有选择的表示；

k)转移路线：在保证信息完整性的基础上，有选择的表示。

5

DB23/T3294—2022

附录A

（规范性）

省级防洪工程符号样式表

表A.1详述了省级防洪工程图注记符号的样式、大小、配置。

表A.1省级防洪工程图注记符号样式表

注记符号样式字体字大颜色描边

外国表面注记方正大黑简体15mmK100描边1.5mm

省级表面注记方正隶书简体描边

15mmK1001.5mm

省级行政中心方正大黑简体8mmM100Y100K40描边0.8mm

描边0.5mm

地级市行政中心方正正中黑简体7mmM100Y100K40

Y40

外国主要城市方正正中黑简体5mmK100描边0.5mm

外国主要城市附名方正黑体简体4.5mmK100描边0.6mm

县级行政中心

方正黑体简体5.5mmM100Y100K20描边0.5mm

（外国一般城市同）

乡、镇级行政中心方正中等线简体4mmK100

其他居民地方正细黑一简体3.5mmK90

机场方正隶变简体4.5mmM100Y32K30外观投影

白色描边

易发山洪乡镇方正小标宋简体4mmM100Y100K20

0.5mm

白色描边

0.5mm

易发山洪村屯方正隶二简体3.8mmM100Y100K20

垂直缩放

110%

白色描边

水位站方正中等线简体3.5mmM100Y100K200.5mm

垂直缩放90%

白色描边

水文站方正中等线简体4mmM100Y100K200.5mm

垂直缩放90%

6

DB23/T3294—2022

表A.1省级防洪工程图注记符号样式表（续）

注记符号样式字体字大颜色描边

白色描边

0.5mm

雨量站方正中等线简体3.5mmM100K20

垂直缩放

90%

白色描边

山洪站点方正细黑一简体3.5mmC100M15Y50K30

0.5mm

白色描边

泵站方正楷体简体4mmK100

0.5mm

白色描边

拦河闸坝方正细黑一简体3.5mmC20M100

0.5mm

白色描边

涵闸方正楷体简体4mmM100Y100

0.5mm

白色描边

堤防方正大黑简体4.5mmM100Y100K20

0.5mm

治河工程C100M100

方正黑体简体白色描边

大型水库坝4.5mmC80M30

（斜体）0.4mm

方正黑体简体白色描边

中型水库坝4mmC80M30

（斜体）

0.4mm

方正黑体简体白色描边

小型水库3.5mmC80M30

（斜体）0.4mm

主要河流（面状）

（包含：双线河、大、中、C70

小型水库）

主要河流（线状）

（包含：双线河、单线河、C100M20

大、中、小型水库边线）

其他河流（面状）

C50

（包含：双线河、其他面状）

7

DB23/T3294—2022

表A.1省级防洪工程图注记符号样式表（续）

注记符号样式字体字大颜色描边

其他河流（线状）

（包含：双线河、单线河、C70

其他面状水边线）

河道干涸M40Y60K30
