GB/T 17193-1997 电气安装用超重荷型刚性钢导管

GB/T17193-1997

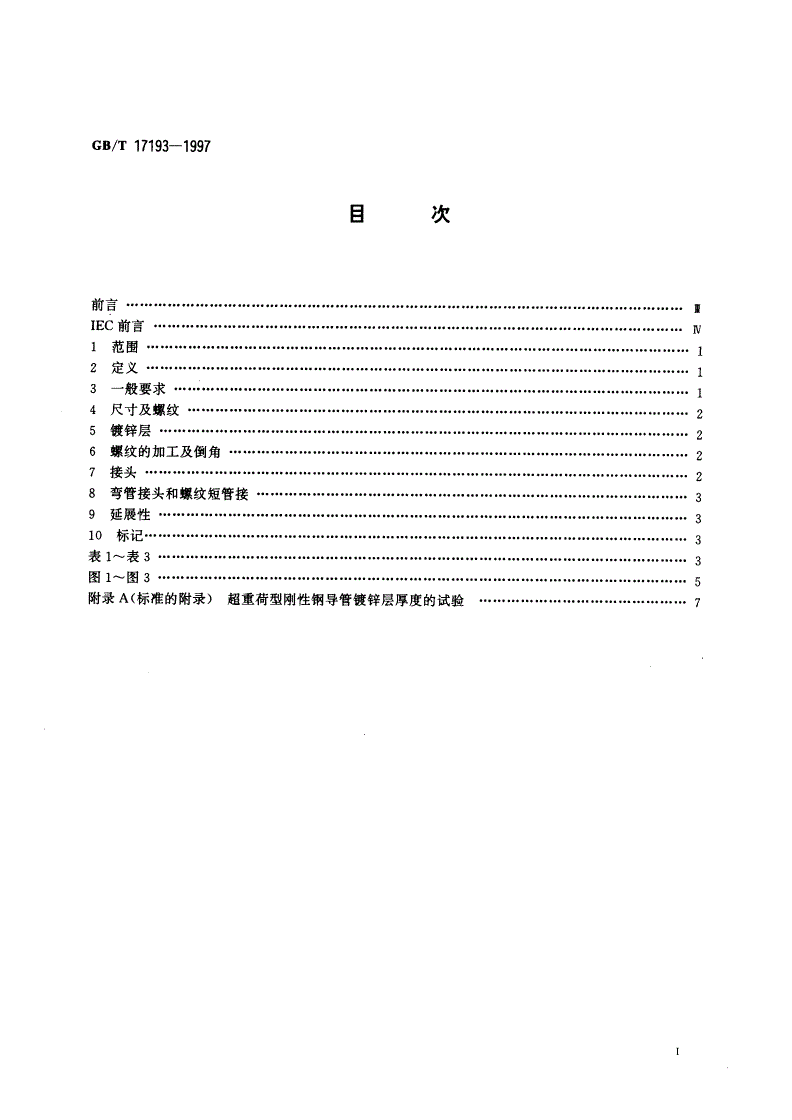

曰牙

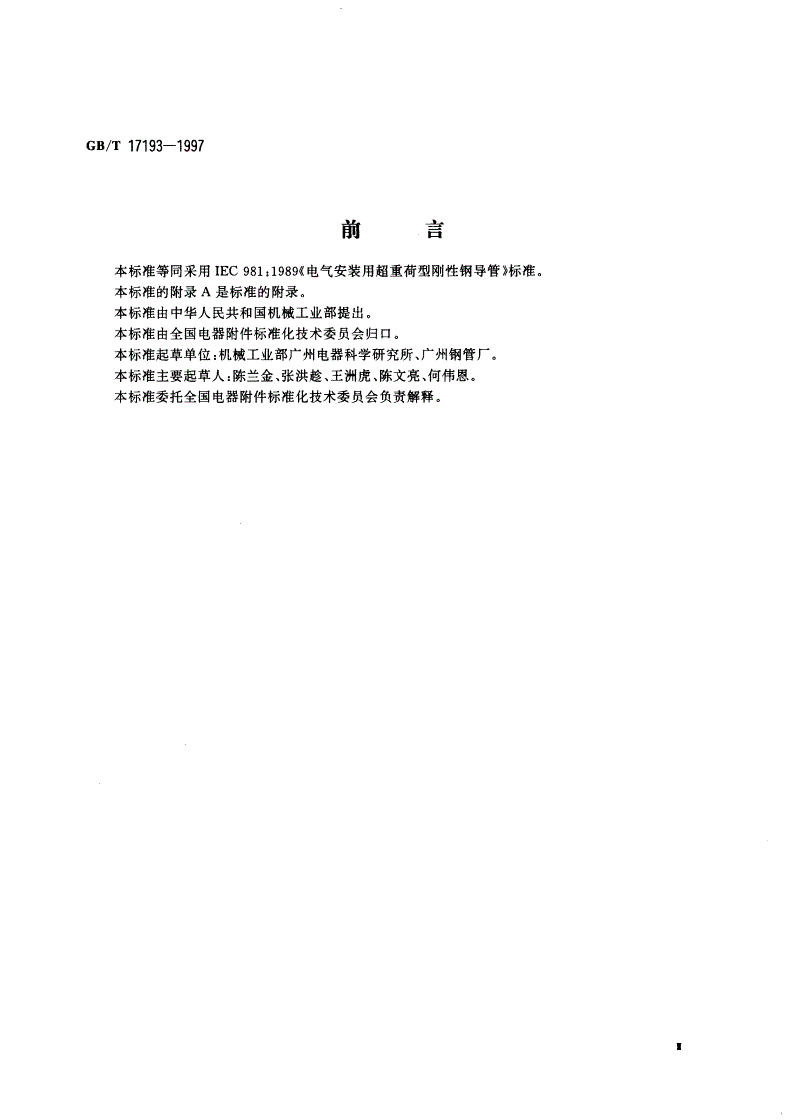

前口

本标准等同采用IEC9&1:1989《电气安装用超重荷型刚性钢导管》标准。

本标准的附录A是标准的附录。

本标准由中华人民共和国机械工业部提出。

本标准由全国电器附件标准化技术委员会归口。

本标准起草单位：机械工业部广州电器科学研究所、广州钢管厂。

本标准主要起草人：陈兰金、张洪趁、王洲虎、陈文亮、何伟恩。

本标准委托全国电器附件标准化技术委员会负责解释。

Gs/T17193-1997

了了，才，诬班‘-=it

且i'rt,.n叨b

1．由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的IEC有关技术问题的正

式决议或协议，已尽可能地表达了对所涉及的问题在国际上的一致意见。

2．这些决议或协议以推荐标准的形式提供给国际上使用，并在这个意义上为各国家委员会所承

认。

3．为了促进国际上的统一，IEC希望：各个国家委员会在其国内情况所许可的范围内，应采用IEC

所推荐标准内容来作为他们国家的规定。IEC所推荐的标准与相应的国家规定之间如有不一致之处，应

尽可能在国家规定中明确地指出。

国际标准IEC981;1989《电气安装用超重荷型刚性钢导管》由IEC第23（电器附件）技术委员会的

23A电（器附件）技术委员会的23A电（气导管）分技术委员会制定，本标准以下列文件为基础：

爪扣2233AA}}((}}}}1}}川;

关于本标准表决的详情见上表所列的表决报告。

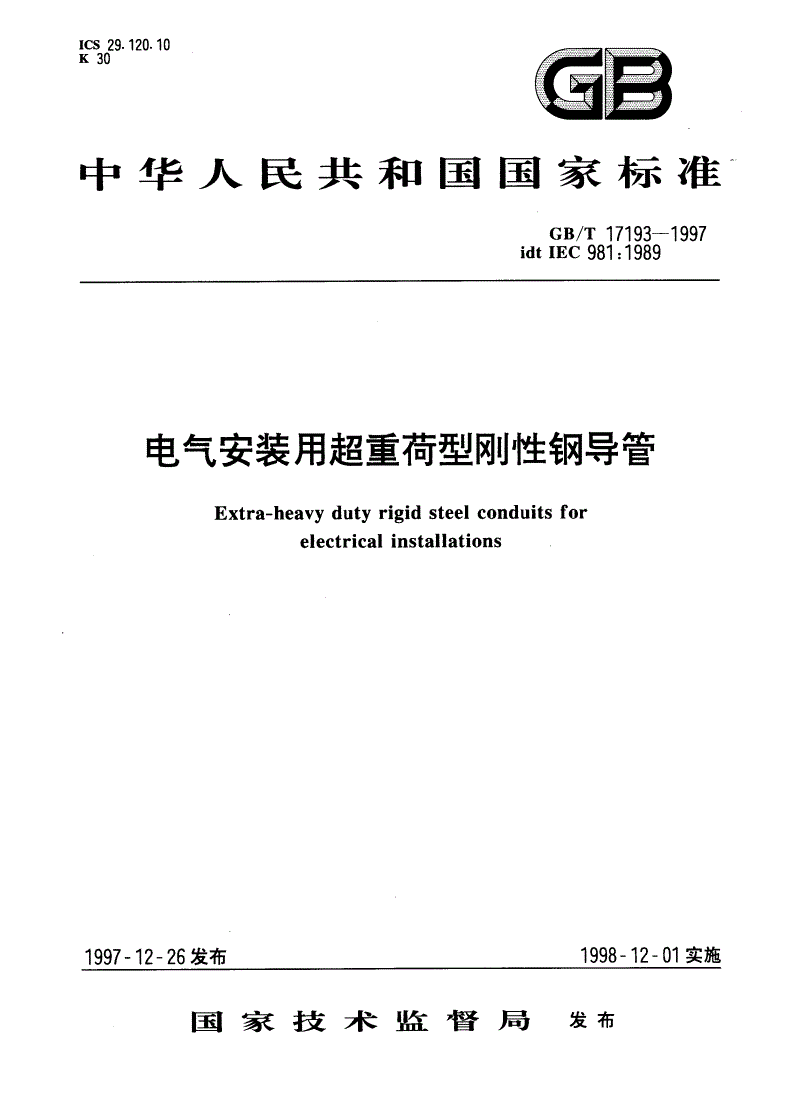

中华人民共和国国家标准

申＿气L容势用招重薪型刚怜橱身答GB/T17193--1997

＿＿＿，一－一，一一··一·－，一·，·，，～idtIEC981:1989

Extra-heavydutyrigidsteelconduitsfor

electricalinstallations

1范围

本标准规定了对电气安装用超重荷型刚性钢导管(EHDRS）的性能及对这种导管和配件的螺纹要

求。

2定义

本标准采用下列定义。

2.1超重荷型刚性钢导管extra-heavydutyrigidsteelconduits，简称为EHDRS

用在封闭式布线系统中，以焊接工艺制成的刚性钢导管，其横截面成圆形；能给电气安装用的导线

或电缆提供超重荷机械保护，并使导线或电缆得以进出或更换。

注：超重荷机械保护是通过本标准中规定的等级和厚度的钢材来提供的。

2.2螺纹管接头threadedcoupling

一种用以连接两截超重荷型刚性钢导管的有内螺纹的圆钢管。

2.3弯管接头或弯头elboworbend

是由超重荷型刚性钢导管制成的弯曲零件，且两端均有螺纹。

2.4短管接nipple

由超重荷型刚性钢导管制成的直线型部件，长不超过。.6m，且两端均有螺纹。

2.5型式试验typetest

在试样上进行的，检查某一种特定产品的设计是否符合有关标准要求的试验。

以下为简单起见，超重荷型刚性钢导管在本标准中简称为“导管”。

3一般要求

3.1试验

按本标准进行的试验为型式试验。

除另有规定外，试验在室温下进行；在有争议时，试验在20℃士5℃的环境下进行。

除非另有规定，否则，每项试验应在两个新的试样上进行。如果有一个试样在按本标准进行试验时

不合格，应以两个附加试样进行复试，这两个附加试样均应符合本标准的所有要求。

3.2圆形截面

导管的横截面应是完整的圆形，其精度应足以使螺纹能按图1的要求进行切削。是否合格，通过测

量检查。

3.3管壁厚度

管壁的厚度应符合表1中规定的尺寸要求。是否合格，通过测厚检查。

国家技术监督局1997一12一26批准1998-12一01实施

GB/T17193-1997

3.4外观要求

导管的内外表面应无碎裂、无鳞片状物、没有其他会损坏导线或电缆的缺陷和毛刺。其保护层应能

将其内
