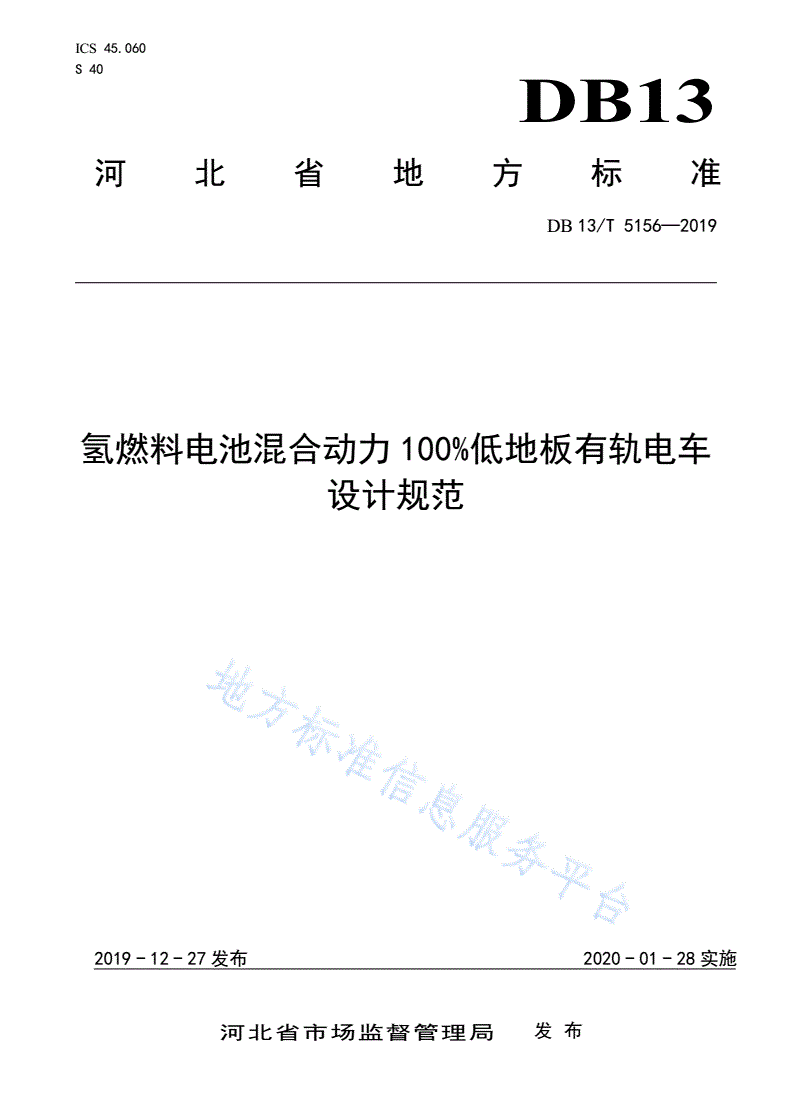

DB13/T 5156-2019 氢燃料电池混合动力100%低地板有轨电车设计规范

ICS45.060

S40

DB13

河北省地方标准

DB13/T5156—2019

氢燃料电池混合动力100%低地板有轨电车

设计规范

2019-12-27发布2020-01-28实施

河北省市场监督管理局发布

DB13/T5156—2019

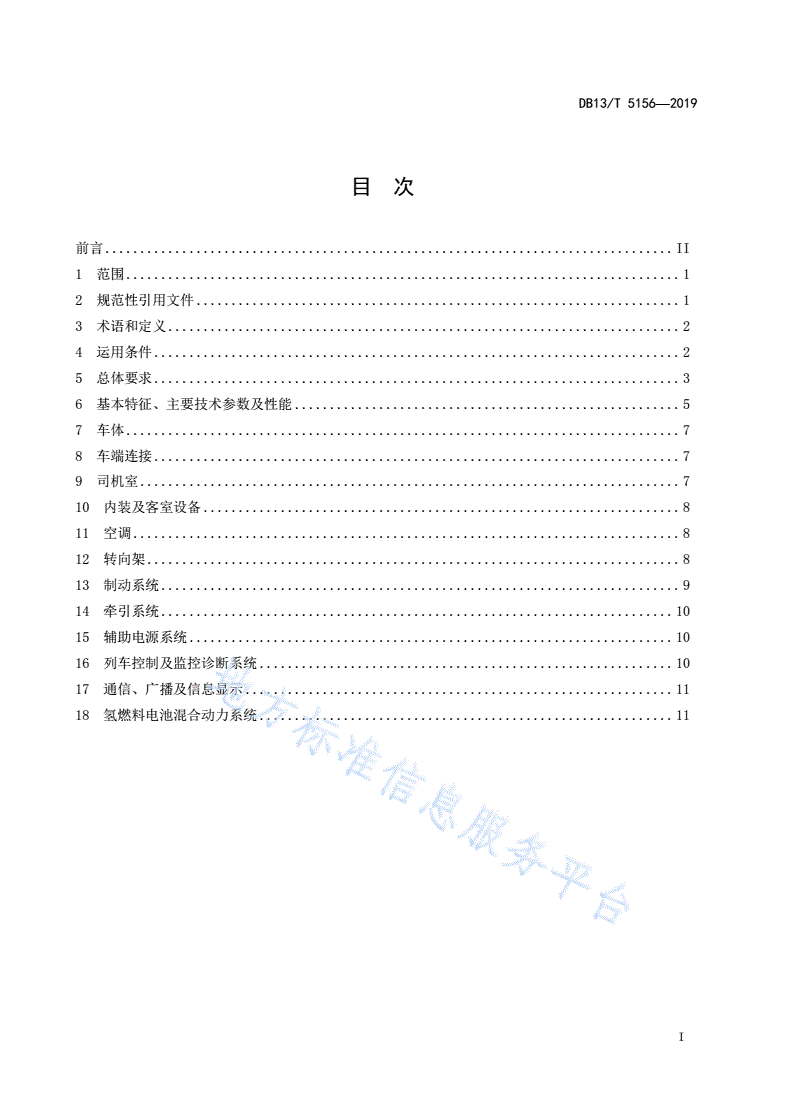

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4运用条件...........................................................................2

5总体要求...........................................................................3

6基本特征、主要技术参数及性能.......................................................5

7车体...............................................................................7

8车端连接...........................................................................7

9司机室.............................................................................7

10内装及客室设备....................................................................8

11空调..............................................................................8

12转向架............................................................................8

13制动系统..........................................................................9

14牵引系统.........................................................................10

15辅助电源系统.....................................................................10

16列车控制及监控诊断系统...........................................................10

17通信、广播及信息显示.............................................................11

18氢燃料电池混合动力系统...........................................................11

I

DB13/T5156—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由唐山市市场监督管理局提出。

本标准起草单位：中车唐山机车车辆有限公司、唐山学院。

本标准主要起草人：王志伟、臧晓艳、曹春伟、李宝泉、张瑞玲、岳成林、袁娜、潘硕、皮国瑞、

曹泽乾、张秋敏、孙加平、刘晋、贾旭杰、高晓英。

II

DB13/T5156—2019

氢燃料电池混合动力100%低地板有轨电车设计规范

1范围

本标准规定了氢燃料电池混合动力100%低地板有轨电车(以下简称有轨电车)的运用条件、总体要

求、基本特征、主要技术参数及性能、车体、车端连接、司机室、内装及客室设备、空调、转向架、

制动系统、牵引系统、辅助电源系统、列车控制及监控诊断系统、通信、广播及信息显示和氢燃料电

池混合动力系统。

本标准适用于由氢燃料电池和储能系统组成的混合动力供电的100%低地板有轨电车。其它有轨电

车可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T3634.2氢气第2部分：纯氢、高纯氢和超纯氢

GB/T4208外壳防护等级（IP代码）(GB/T4208－2017，IEC60529：2013，IDT)

GB/T4649工业用乙二醇

GB/T5599铁道车辆动力学性能评定和试验鉴定规范

GB5914.2机车司机室前窗、侧窗和其他窗的配置

GB/T11446.1电子级水

GB14892城市轨道交通列车噪声限值和测量方法

GB/T14894城市轨道交通车辆组装后的检查和试验规则(GB/T14894—2005，IEC61133：1992，

MOD）

GB/T15329.1橡胶软管及软管组合件织物增强液压型第1部分油基流体用

GB18045铁道车辆用安全玻璃

GB/T21562轨道交通可靠性、可用性、可维修性和安全性规范及示例(GB/T21562—2008，IEC

62278：2002，IDT)

GB/T21563轨道交通机车车辆设备冲击和振动试验(GB/T21563—2018，IEC61373：2010，MOD)

GB/T23431城市轻轨交通铰接车辆通用技术条件

GB/T24338.3轨道交通电磁兼容第3-1部分：机车车辆列车和整车

GB/T24338.4轨道交通电磁兼容第3-2部分：机车车辆设备

GB/T24549燃料电池电动汽车安全要求

GB/T25118铁路应用机车车辆电气设备开启式功率电阻器规则(GB/T25118—2010，IEC60322：

2001，IDT)

GB/T25122.1轨道交通机车车辆用电力变流器第1部分特性和试验方法(GB/T25122.1—

2018，IEC61287：2014，MOD)

GB/T25123.2电力牵引轨道机车车辆和公路车辆用旋转电机第2部分：电子变流器供电的交流

电动机(GB/T25123.2—2018，IEC60349-2：2010，MOD)

1

DB13/T5156—2019

GB/T26779燃料电池电动汽车加氢口

GB/T26990燃料电池电动汽车车载氢系统技术条件

GB/T28816燃料电池术语(IEC/TS62282-1：2010)

GB/T29838燃料电池模块

QC/T741车用超级电容器

QC/T743电动汽车用锂离子蓄电池

TB/T1451机车、动车组前窗玻璃

TB/T1804铁道车辆空调空调机组

EN12663-1：2010+A1：2014铁路设施-铁路车辆车身的结构要求第1部分：机车和客运车辆（以

及货车的替代方法）（Railwayapplications-Structuralrequirementsofrailwayvehicle

bodies-Part1:Locomotivesandpassengerrollingstock(andalternativemethodforfreight

wagons)

EN14752铁路应用-车辆门系统(Railwayapplications-Bodysideentrancesystemsfor

rollingstock)

EN15085（所有部分）轨道应用轨道车辆和车辆部件的焊接(Railwayapplications-Weldingof

railwayvehiclesamdcomponents)

EN15227铁路应用铁路车辆车体的防撞性要求(Railwayapplications-Crashworthiness

requirementsforrailwayvehiclebodies)

EN45545（所有部分）铁路应用-铁路车辆防火(Railwayapplications-Fireprotectionon

railwayvehicles)

3术语和定义

GB/T28816界定的下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T28816中

的一些术语和定义。

3.1

燃料电池模块fuelcellmodule

一个或多个燃料电池堆和其他主要及适当的附加部件的集成体，目的组装到一个发电装置或一个
