JJF 1101-2019 环境试验设备温度、湿度参数校准规范

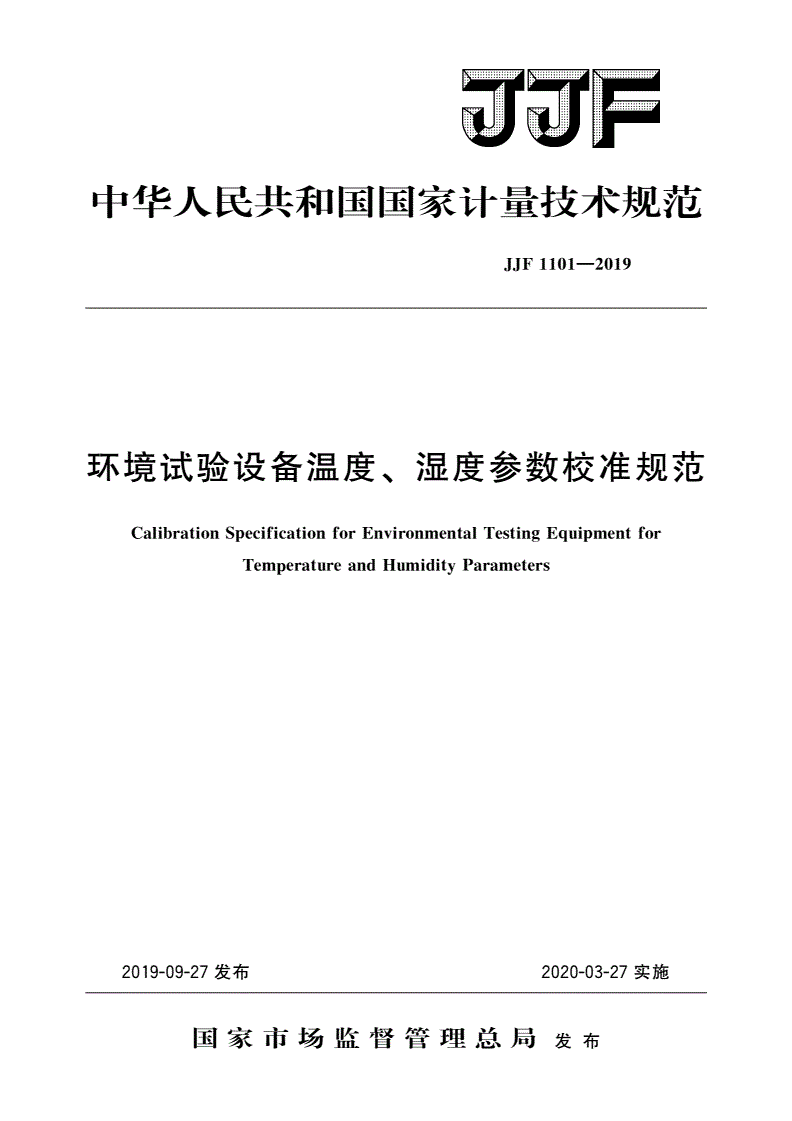

中华人民共和国国家计量技术规范

JJF1101—2019

环境试验设备温度、湿度参数校准规范

CalibrationSpecificationforEnvironmentalTestingEquipmentfor

TemperatureandHumidityParameters

2019-09-27发布2020-03-27实施

国家市场监督管理总局发布

JJF1101—2019

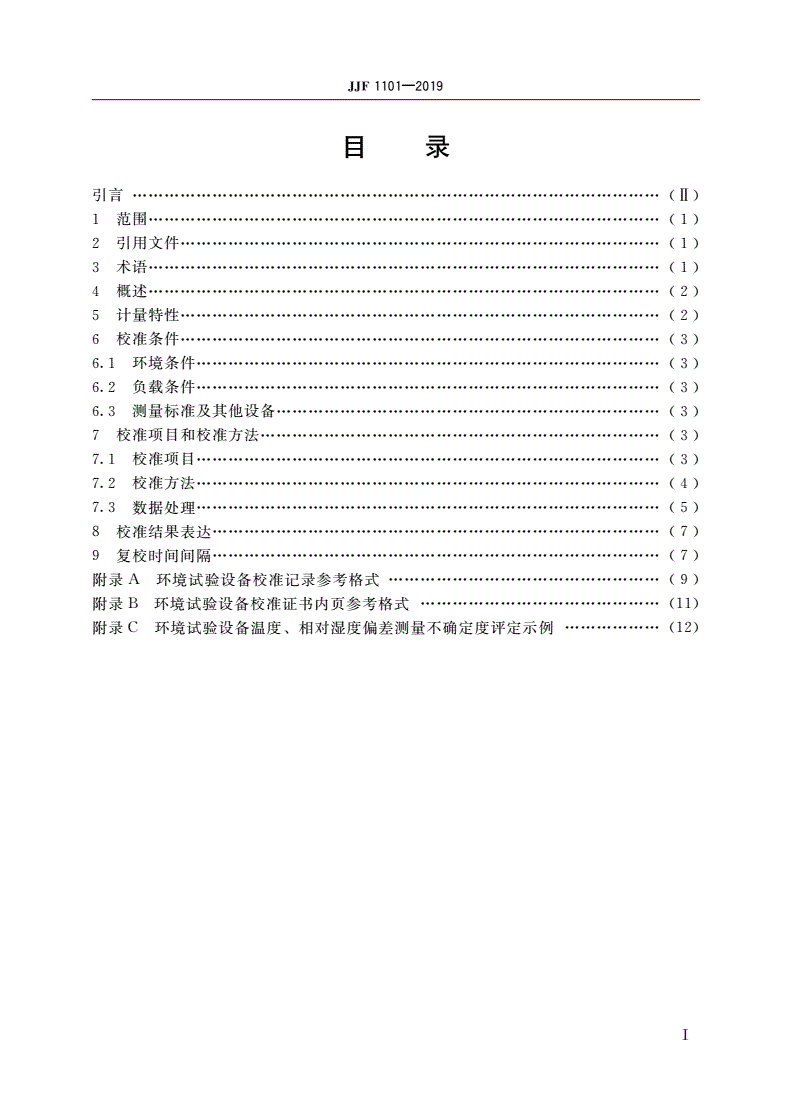

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语

3……………………(1)

概述

4……………………(2)

计量特性

5………………(2)

校准条件

6………………(3)

环境条件

6.1……………(3)

负载条件

6.2……………(3)

测量标准及其他设备

6.3………………(3)

校准项目和校准方法

7…………………(3)

校准项目

7.1……………(3)

校准方法

7.2……………(4)

数据处理

7.3……………(5)

校准结果表达

8…………(7)

复校时间间隔

9…………(7)

附录环境试验设备校准记录参考格式

A……………(9)

附录环境试验设备校准证书内页参考格式

B………(11)

附录环境试验设备温度相对湿度偏差测量不确定度评定示例

C、………………(12)

Ⅰ

JJF1101—2019

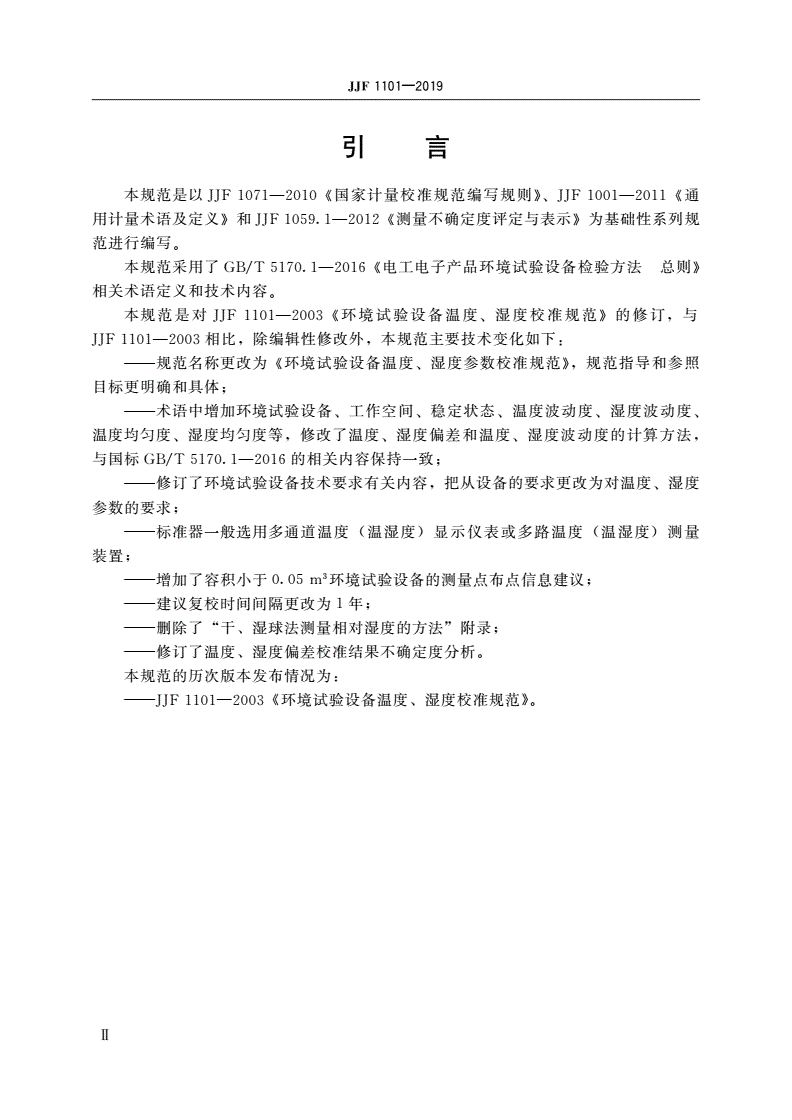

引言

本规范是以国家计量校准规范编写规则通

JJF1071—2010《》、JJF1001—2011《

用计量术语及定义和测量不确定度评定与表示为基础性系列规

》JJF1059.1—2012《》

范进行编写

。

本规范采用了电工电子产品环境试验设备检验方法总则

GB/T5170.1—2016《》

相关术语定义和技术内容

。

本规范是对环境试验设备温度湿度校准规范的修订与

JJF1101—2003《、》,

相比除编辑性修改外本规范主要技术变化如下

JJF1101—2003,,:

规范名称更改为环境试验设备温度湿度参数校准规范规范指导和参照

———《、》,

目标更明确和具体

;

术语中增加环境试验设备工作空间稳定状态温度波动度湿度波动度

———、、、、、

温度均匀度湿度均匀度等修改了温度湿度偏差和温度湿度波动度的计算方法

、,、、,

与国标的相关内容保持一致

GB/T5170.1—2016;

修订了环境试验设备技术要求有关内容把从设备的要求更改为对温度湿度

———,、

参数的要求

;

标准器一般选用多通道温度温湿度显示仪表或多路温度温湿度测量

———()()

装置

;

增加了容积小于3环境试验设备的测量点布点信息建议

———0.05m;

建议复校时间间隔更改为年

———1;

删除了干湿球法测量相对湿度的方法附录

———“、”;

修订了温度湿度偏差校准结果不确定度分析

———、。

本规范的历次版本发布情况为

:

环境试验设备温度湿度校准规范

———JJF1101—2003《、》。

Ⅱ

JJF1101—2019

环境试验设备温度、湿度参数校准规范

1范围

本规范适用于温度范围湿度范围的干燥箱

-80℃~300℃、10%RH~100%RH、

培养箱气候老化箱霉菌试验箱盐雾试验箱腐蚀气体试验箱高低温试验箱交

、、、、、、

变湿热试验箱恒温恒湿箱等环境试验设备的温度湿度参数的校准

、、。

其他范围环境试验设备的温度湿度参数也可参照本规范进行校准

、。

2引用文件

本规范引用了下列文件

:

通用计量术语及定义

JJF1001—2011

电工电子产品环境试验设备检验方法总则

GB/T5170.1—2016

环境试验设备检验方法第部分温度试验设备

GB/T5170.2—20172:

电工电子产品环境试验设备检验方法湿热试验设备

GB/T5170.5—2016

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语

界定的及以下术语和定义适用于本规范

JJF1001—2011、GB/T5170.1—2016。

环境试验设备

3.1environmentaltestingequipment

模拟一种或一种以上环境条件对产品进行环境试验的设备

,。

工作空间

3.2workingspace

环境试验设备中能将规定的温度相对湿度性能保持在规定偏差范围内的那部分

、

空间

。

稳定状态

3.3steadystate

环境试验设备工作空间内任意点的温度相对湿度变化量达到设备本身性能指标要

、

求时的状态

。

温度偏差

3.4temperaturedeviation

环境试验设备稳定状态下工作空间各测量点在规定时间内实测最高温度和最低温

,

度与设定温度的上下偏差温度偏差包含温度上偏差和温度下偏差

。。

定义

[GB/T5170.1—2016,3.2.4]

相对湿度偏差

3.5relativehumiditydeviation

环境试验设备稳定状态下工作空间各测量点在规定时间内实测最高相对湿度和最

,

低相对湿度与设定相对湿度的上下偏差相对湿度偏差包含相对湿度上偏差和相对湿度

。

下偏差

。

定义

[GB/T5170.1—2016,3.2.5]

1

JJF1101—2019

温度波动度

3.6temperaturefluctuation

环境试验设备稳定状态下在规定的时间间隔内工作空间任意一点温度随时间的

,,

变化量

。

相对湿度波动度

3.7relativehumidityfluctuation

环境试验设备稳定状态下在规定的时间间隔内工作空间任意一点相对湿度随时

,,

间的变化量

。

温度均匀度

3.8temperatureuniformity

环境试验设备稳定状态下工作空间在某一瞬时任意两点温度之间的最大差值

,。

定义

[GB/T5170.1—2016,3.2.8]

相对湿度均匀度

3.9relativehumidityuniformity

环境试验设备稳定状态下工作空间在某一瞬时任意两点相对湿度之间的最大

,

差值

。

定义

[GB/T5170.1—2016,3.2.9]

4概述

环境试验设备是模拟一种或一种以上环境条件所有试验设备的总称根据模拟环境

。

因素类别的不同环境试验设备分为气候环境试验设备力学环境试验设备电磁环境

,、、

试验设备和综合环境试验设备等环境试验设备主要用于电工电子化工医疗卫生等

。、、

行业的研究性试验产品的定型型式试验生产检查试验产品的验收试验安全

、()、、、

性试验可靠性试验失效分析和失效验证试验等

、、。

5计量特性

环境试验设备的温度偏差温度波动度温度均匀度相对湿度偏差相对湿度波

、、、、

动度相对湿度均匀度常用技术要求见表

、1。

表1环境试验设备温度、湿度技术要求

参数名称温度湿度

范围10℃~85℃10℃~85℃

-80℃~200℃200℃~300℃

>75%RH≤75%RH

温度

偏差±2.0℃±3.0℃±2.0℃±2.0℃

湿度

——————±3.0%RH±5.0%RH

温度

均匀度2.0℃3.0℃2.0℃2.0℃

湿度

——————5.0%RH7.0%RH

温度

波动度±0.5℃±1.0℃±0.5℃±1.0℃

湿度

——————±3.0%RH±3.0%RH

注:对计量特性另有要求的温度、湿度试验设备,按有关技术文件规定的要求进行校准。

1

注:以上指标要求不用于合格性判断,仅供参考。

2

2

JJF1101—2019

6校准条件

环境条件

6.1

温度

:15℃~35℃;

湿度不大于

:85%RH;

气压

:80kPa~106kPa。

环境试验设备周围应无强烈振动及腐蚀性气体存在应避免其他冷热源影响实

,、。

际工作中环境条件还应满足测量标准器正常使用的要求

,。

负载条件

6.2

一般在空载条件下校准根据用户需要也可以在负载条件下进行但应说明负载的

,,

情况

。

测量标准及其他设备

6.3

温度测量标准

6.3.1

温度测量标准一般应选用多通道温度显示仪表或多路温度测量装置传感器宜选用

,

四线制铂电阻温度计通道传感器数量不少于个并能满足校准工作需求

,9,。

湿度测量标准

6.3.2

湿度测量标准一般应选用多通道温湿度显示仪表或多路温湿度测量装置通道传感

,

器数量不少于个并能满足校准工作需求

3,
