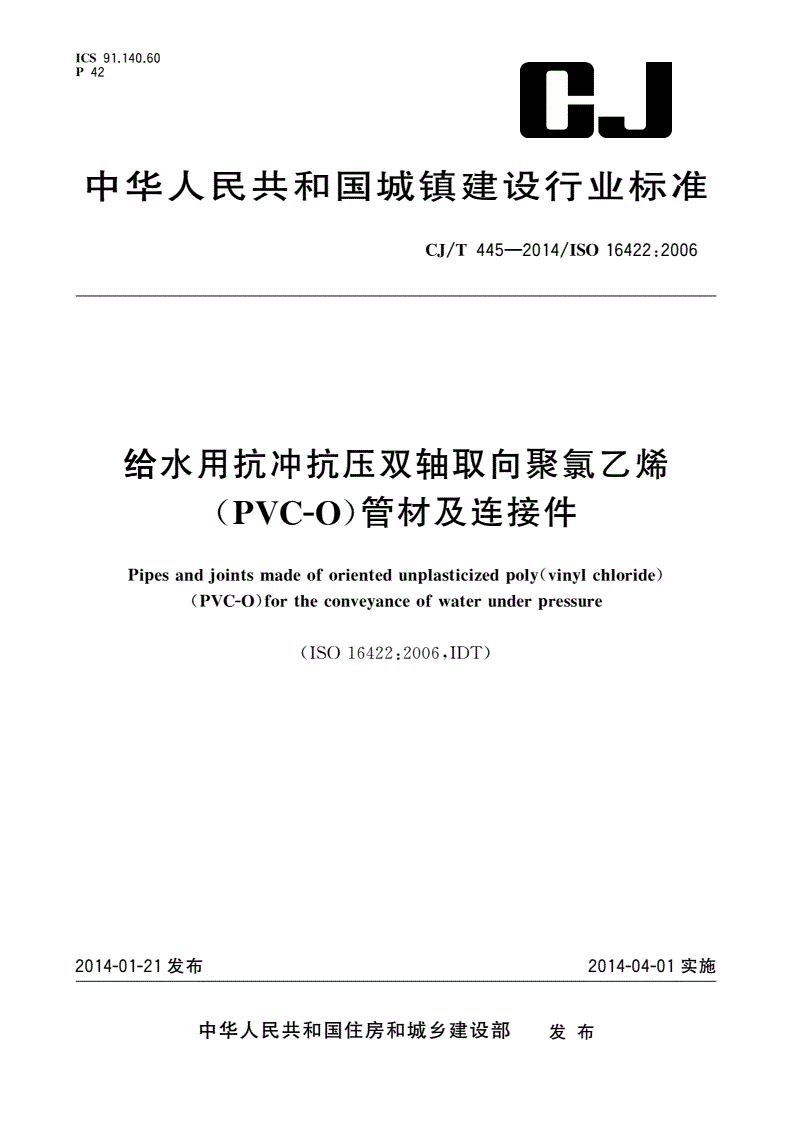

CJ/T 445-2014 给水用抗冲抗压双轴取向聚氯乙烯(PVC-O)管材及连接件

ICS9114060

P42..

中华人民共和国城镇建设行业标准

CJ/T445—2014/ISO164222006

:

给水用抗冲抗压双轴取向聚氯乙烯

PVC-O管材及连接件

()

Piesandointsmadeoforientedunlasticizedolvinlchloride

pjppy(y)

PVC-Ofortheconveanceofwaterunderressure

()yp

(ISO16422:2006,IDT)

2014-01-21发布2014-04-01实施

中华人民共和国住房和城乡建设部发布

CJ/T445—2014/ISO164222006

:

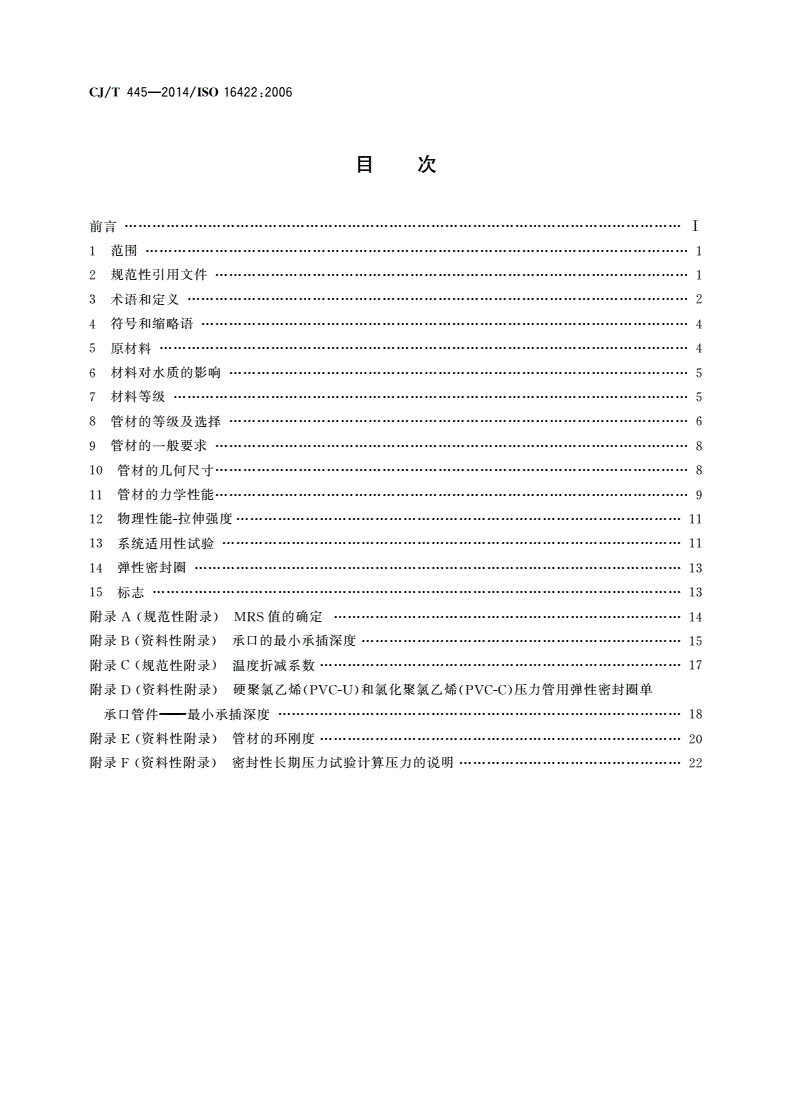

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

符号和缩略语

4……………4

原材料

5……………………4

材料对水质的影响

6………………………5

材料等级

7…………………5

管材的等级及选择

8………………………6

管材的一般要求

9…………………………8

管材的几何尺寸

10…………………………8

管材的力学性能

11…………………………9

物理性能拉伸强度

12-……………………11

系统适用性试验

13………………………11

弹性密封圈

14……………13

标志

15……………………13

附录规范性附录值的确定

A()MRS…………………14

附录资料性附录承口的最小承插深度

B()……………15

附录规范性附录温度折减系数

C()……………………17

附录资料性附录硬聚氯乙烯和氯化聚氯乙烯压力管用弹性密封圈单

D()(PVC-U)(PVC-C)

承口管件最小承插深度

———……………18

附录资料性附录管材的环刚度

E()……………………20

附录资料性附录密封性长期压力试验计算压力的说明

F()…………22

CJ/T445—2014/ISO164222006

:

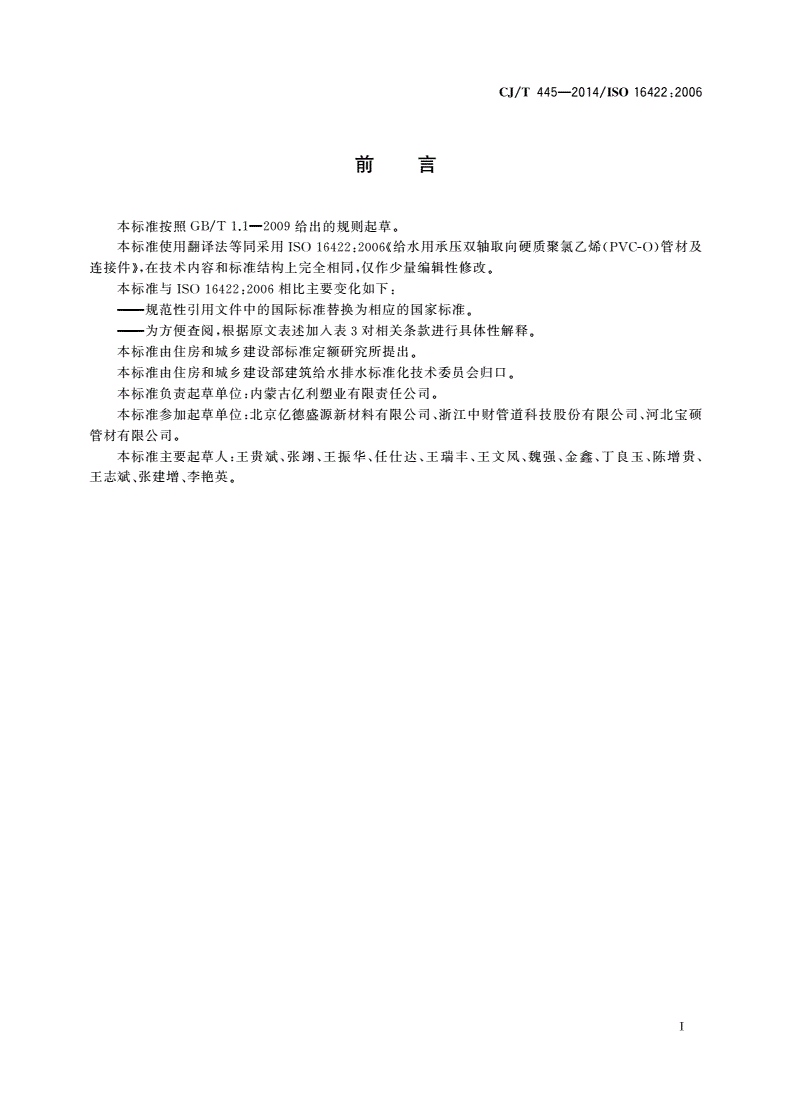

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准使用翻译法等同采用给水用承压双轴取向硬质聚氯乙烯管材及

ISO16422:2006《(PVC-O)

连接件在技术内容和标准结构上完全相同仅作少量编辑性修改

》,,。

本标准与相比主要变化如下

ISO16422:2006:

规范性引用文件中的国际标准替换为相应的国家标准

———。

为方便查阅根据原文表述加入表对相关条款进行具体性解释

———,3。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口

。

本标准负责起草单位内蒙古亿利塑业有限责任公司

:。

本标准参加起草单位北京亿德盛源新材料有限公司浙江中财管道科技股份有限公司河北宝硕

:、、

管材有限公司

。

本标准主要起草人王贵斌张翊王振华任仕达王瑞丰王文凤魏强金鑫丁良玉陈增贵

:、、、、、、、、、、

王志斌张建增李艳英

、、。

Ⅰ

CJ/T445—2014/ISO164222006

:

给水用抗冲抗压双轴取向聚氯乙烯

PVC-O管材及连接件

()

1范围

本标准规定了管材和连接件的应用范围是在无阳光直接暴晒的埋地和地面承压输水系统

PVC-O

和灌溉系统的主干线和支线管道

。

根据本标准管道系统主要是指用于输送温度不高于的承压冷水包括饮用水和普通要求的

,45℃,

水也可用于一些特殊领域如有冲击负载和压力波动的场合压力等级不超过

,,:,2.5MPa。

本标准中涉及的其他材料生产的管件除应符合本标准的规定外尚应符合相应国家现行标准规定

,。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

优先数和优先数系

GB/T321—2005(ISO3:1997,IDT)

热塑性塑料维卡软化温度的测定

GB/T1633(VST)

用毛细管黏度计测定聚氯乙烯树脂稀溶液的黏度

GB/T3401(GB/T3401—2007,ISO1648-2:

1998,MOD)

流体输送用热塑性塑料管材公称外径和公称压力

GB/T4217(GB/T4217—2008,ISO161-1:

1996,IDT)

流体输送用热塑性塑料管材耐内压试验方法

GB/T6111(GB/T6111—2003,ISO1167:1996,

IDT)

热塑性塑料管材拉伸性能测定第部分硬聚氯乙烯氯化聚

GB/T8804.2—20032:(PVC-U)、

氯乙烯和高抗冲聚氯乙烯管材

(PVC-C)(PVC-HI)(ISO6259-2:1997,IDT)

塑料管道系统塑料部件尺寸的测定

GB/T8806(GB/T8806—2008,ISO3126:2005,IDT)

热塑性塑料管材环刚度的测定

GB/T9647(GB/T9647—2003,ISO9969:1994,IDT)

给水用硬聚氯乙烯管件

GB/T10002.2—2003(PVC-U)(ISO4422-3:1996,MOD;ISO4422-5:

1996,IDT)

热塑性塑料管材通用壁厚表

GB/T10798(GB/T10798—2001,ISO4065:1996,IDT)

水及燃气用球墨铸铁管管件和附件

/、(/—,:,)

GBT13295GBT132952008ISO25311998MOD

热塑性塑料管材耐外冲击性能试验方法时针旋转法

GB/T14152(GB/T14152—2001,

eqvISO3127:1994)

生活饮用水输配水设备及防护材料的安全性能评价标准

GB/T17219

塑料管道系统用外推法确定热塑性塑料以管材形式的长期静液压强度

GB/T18252—2008

(ISO9080:2003,IDT)

热塑性塑料压力管材和管件用材料分级和命名总体使用设计系数

GB/T18475()(GB/T18475—

2001,eqvISO12162:1995)

塑料管道系统硬聚氯乙烯管材弹性密封圈式承口接头偏角密封试

GB/T19471.1(PVC-U)

验方法

(GB/T19471.1—2004,ISO13845:2000,IDT)

1

CJ/T445—2014/ISO164222006

:

塑料管道系统硬聚氯乙烯管材弹性密封圈式承口接头负压密封试

GB/T19471.2(PVC-U)

验方法

(GB/T19471.2—2004,ISO13844:2000,IDT)

塑料管材和管件不透光性的测定

GB/T21300(GB/T21300—2007,ISO7686:2005,IDT)

橡胶密封件给排水管及污水管道用接口密封圈材料规范

GB/T21873、(GB/T21873—

2008,ISO4633:2002,MOD)

流体输送用热塑性塑料管材尺寸和公差第部分公制系列

ISO11922-1-1:(Thermoplastics

pipesfortheconveyanceoffluids—Dimensionsandtolerance—Part1:metricseries.)

塑料管道系统硬聚氯乙烯端部承载的双承口连接件密封和承受弯曲及

ISO13783(PVC-U)

内压的试验方法

(Plasticspipingsystems—Unplasticizedpoly(vinylchloride)(PVC-U)end-load-

bearingdouble-socketjoints—Testmethodforleaktightnessandstrengthwhilesubjectedtobending

andinternalpressure)

塑料管道系统热塑承压管用端部承载和无端部承载组件和连接件测定水内压长

ISO13846

期密封性的试验方法

(Plasticspipingsystems—End-load-bearingandnon-end-load-bearingassemblies

andjointsforthermoplasticspressurepiping—Testmethodforlong-termleaktightnessunderinternal

waterpressure)

3术语和定义

下列术语和定义适用于本文件

。

31

.

公称外径nominaloutsidediameter

dn

管材及管件插口外径的规定数值单位为毫米

,(mm)。

32

.

公称壁厚nominalwallthickness

en

管材壁厚的规定值等同于最小允许壁厚ey单位为毫米

,,min,(mm)。

33

.

公称压力nominalpressure

PN

与管道系统部件耐压能力有关的参考数值为便于使用通常取系列的优先数

,,R10。

34

.

内压hydrostaticpressure

p

管内介质施加在单位面积上的力单位为兆帕

,(MPa)。

35

.

工作压力workingpressure

管道系统中允许连续使用的流体最大工作压力单位为兆帕

,(MPa)。

36

.

环向应力hydrostaticstress

σ

内压在管壁中引起的沿管材圆周方向的应力单位为兆帕

,(MPa)。

它可由式计算得到

(1):

2

CJ/T445—2014/ISO164222006

:

pd-ey

σ=(em,min)

ey…………(1)

2,min

式中

:

p内压单位为兆帕

———,(MPa);

d管材的平均外径单位为毫米

em———,(mm);

ey测定的管材的最小壁厚单位为毫米

,min———,(mm)。

37

.

20℃50年长期强度long-termhydrostaticstrengthfor50yearsat20℃

,

σLTHS

管材在承受年的平均强度或预测平均强度单位为兆帕

20℃50,(MPa)。

38

.

预测静液压强度置信下限lowerconfidencelimitofthepredicted

σLPL

置信度为时对应于温度T和时间t的静液压强度预测值的下限σσTt与

97.5%,,LPL=(,,0.975),

应力有相同的量纲

。

39

.

最小要求强度minimumrequiredstrength

MRS

将年置信下限σ的值按或系列向下圆整到最接近的一个优先数得到的应力

20℃、50LCLR10R20

值单位为兆帕当σ小于时按系列圆整当σ大于等于时按系

,(MPa)。LCL10MPa,R10,LCL10MPaR20

列圆整

。

310

.

总体使用设计系数overallservicedesigncoefficient

()()

C

一个大于的数值它的大小考虑了使用条件和管路其他附件的特性对管系的影响是在置信下限

1,,

所包含因素之外考虑的管系的安全裕度

。

311

.

管系列piposeries

S

与公称外径和公称壁厚有关的无量纲数可用于指导管材规格的选用S值可由下列任一式

,。(2)、

式或式计算并按一定规则圆整

(3)(4),。

S=(d-e)e

nn/2n…………(2)

S=(-)

SDR1/2…………(3)

S=σp

/…………(4)

式中

:

d管材公称外径单位为毫米

n———,(mm);

e公称壁厚单位为毫米

n———,(mm);

标准尺寸比

SDR———;

p管材内压单位为兆帕

———,(MPa);

σ环向应力单位为兆帕

———,(MPa)。

312

.

标准尺寸比standarddimensionratio

SDR

管材的公称外径d和公称壁厚e的比值由下列任一式或计算并按一定规则圆整

nn,(5)(6):

3

CJ/T445—2014/ISO164222006

:

=de

SDRn/n…………(5)

=S+

SDR21…………(6)

式中

:

d管材公称外径单位为毫米

n———,(mm);

e公称壁厚单位为毫米

n———,(mm);

S管系列

———。

4符号和缩略语

41符号

.

下列符号适用于本文件

。

C总体使用设计系数

()

d任一点外径

e

d平均外径

em

d任一点内径

i

d承口平均内径

im

d公称外径

n

公称尺寸

DN

ey任一点壁厚

e平均壁厚

m

e公称壁厚

n

f降级或升级使用因子

a()

折减系数

ft

KK值

p内压

测试压力

pt

公称压力

PN

δ材料密度

σ环向应力

σ设计应力

s

42缩略语

.

下列缩略语适用于本文件

。

置信下限

LPL

最小要求强度

MRS

允许工作压力

PFA

硬聚氯乙烯

PVC-U

S管系列

标准尺寸比

SDR

5原材料

51概述

.

生产管材的原料应是以树脂为主其中可加入为达到本标准要求的管材和管件所必需的添加

PVC,

4

CJ/T445—2014/ISO164222006

:

剂所有添加剂应分散均匀根据检查时树脂的K值应大于当根据

。。GB/T3401,PVC64。GB/T1633

测试时该混配料的维卡软化温度不小于

,80℃。

52回用材料

.

在生产和检测过程中产生的回收料如符合本标准对原料的要求可作为原材料用于生产

,PVC-O

管材但不应使用外购的回收料

,。

6材料对水质的影响

61当在设计条件下使用时与饮用水接触的材料不得含有毒成分不应滋生微生物不会导致任何

.,,。

怪味和臭气不应使水变混浊或变色

,。

62在饮用水相关应用场合所有的管材管件和密封圈的材料应符合及与饮用水接触

.,、GB/T17219

相关的法律法规

。

7材料等级

71MRS值

.

由给定混配料生产的在切线和轴线方向均具有一定取向度的双轴取向管应根据附录

PVC-U,,A

中规定的程序进行评估值应按和表进行分类

。MRS7.31。

表1原材料等级

管材原材料等级代码

315355400450500

a

MRS/MPa31.535.5404550

C

1.621.621.621.41.621.41.62

σ

s/MPa201622182520322823363225

a可以选择或者更高等级的只要符合规定的范围

R20MRS,GB/T321—2005。

72总体使用设计系数C

.()

管材的总体使用设计系数最小值应为此外在管材轴向收缩由于受到更大的设计

PVC-O()1.6。,(

应力不会导致接头分开的情况下和等级的总体使用设计系数可以是在这

),MRS450MRS500()1.4。

种情况下宜根据附录进行

,B。
