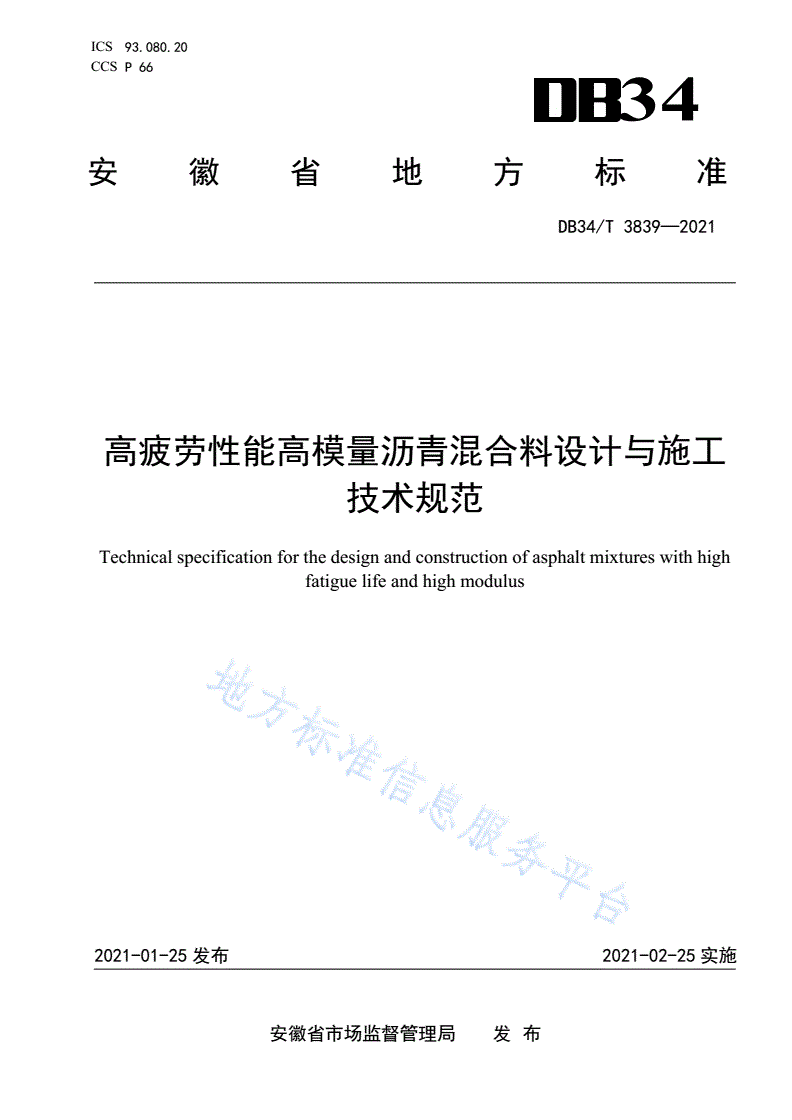

DB34/T 3839-2021 高疲劳性能高模量沥青混合料设计与施工技术规范

ICS93.080.20

CCSP66

34

安徽省地方标准

DB34/T3839—2021

高疲劳性能高模量沥青混合料设计与施工

技术规范

Technicalspecificationforthedesignandconstructionofasphaltmixtureswithhigh

fatiguelifeandhighmodulus

2021-01-25发布2021-02-25实施

安徽省市场监督管理局发布

DB34/T3839—2021

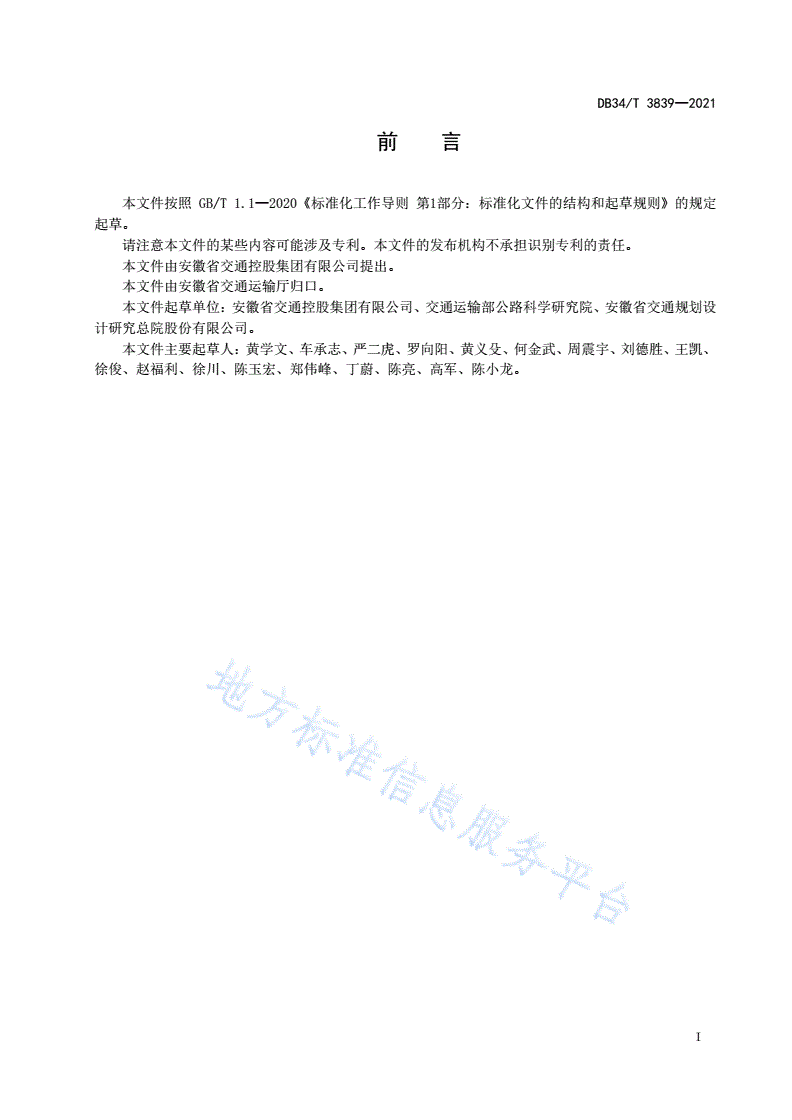

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由安徽省交通控股集团有限公司提出。

本文件由安徽省交通运输厅归口。

本文件起草单位：安徽省交通控股集团有限公司、交通运输部公路科学研究院、安徽省交通规划设

计研究总院股份有限公司。

本文件主要起草人：黄学文、车承志、严二虎、罗向阳、黄义殳、何金武、周震宇、刘德胜、王凯、

徐俊、赵福利、徐川、陈玉宏、郑伟峰、丁蔚、陈亮、高军、陈小龙。

I

DB34/T3839—2021

高疲劳性能高模量沥青混合料设计与施工技术规范

1范围

本文件规定了高疲劳性能高模量沥青混合料的材料、沥青混合料设计、沥青混合料施工和质量检验。

本文件适用于公路沥青路面工程中高疲劳性能高模量沥青混合料的设计、施工及质量检验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法

GB/T1633热塑性塑料软化温度(VST)的测定

GB/T3682.1塑料热塑性塑料熔体质量流动速率(MFR)和熔体体积流动速率(MVR)的测定第1部

分：标准方法

GB/T17037.4塑料热塑性塑料材料注塑试样的制备第4部分：模塑收缩率的测定

JTG3430公路土工试验规程

JTG3450公路路基路面现场测试规程

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGE51公路工程无机结合料稳定材料试验规程

JTGF40公路沥青路面施工技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

低标号道路石油沥青pavinggradeasphaltoflowpenetration

25℃条件下的针入度不大于45（0.1mm）的道路石油沥青。

3.2

高模量剂highmodulusadditive

以聚烯烃类高分子聚合物为主要成分，经过一定的工艺制备成均匀的颗粒状材料。

3.3

微粒化岩沥青改性沥青modifiedasphaltwithmicronizedrockasphalt

岩沥青材料经研磨等加工工艺得到的平均粒径小于5μm的粉状，掺入道路石油沥青中混合、剪切

得到的改性沥青成品。

3.4

高疲劳性能高模量沥青混合料asphaltmixtureofhighfatiguelifeandhighmodulus

一种在100万疲劳次数作用下（15℃、10Hz）的失效应变不小于130με，动态压缩模量(20℃、

10Hz)不小于13000MPa的沥青混合料。

1

DB34/T3839—2021

4符号和缩略语

下列符号和缩略语适用于本文件。

C——碳酸钙含量；

CaCO3

SBT——层间剪切强度；

HFM——高疲劳性能高模量沥青混合料。

5材料

5.1沥青结合料

5.1.1沥青结合料类型

根据工程交通荷载、气候和工程实际条件，按表1选择合适沥青结合料类型。

表1HFM沥青结合料类型选择

混合料类型

结合料类型适用条件

HFM-20HFM-16

各交通荷载等级，

20号

其中20号适合于冬温区和冬冷20号

低标号沥青15号

区，15号适合于冬温区，25号适15号

25号

合于冬寒区。

特重及以上交通、长大纵坡等特高模量剂+35号高模量剂+35号

高模量剂+低标号沥青

殊路段。高模量剂+25号高模量剂+25号

特重及以上交通、长大纵坡等特

殊路段；II

微粒化岩沥青

其中I型适合于冬寒区，II型IIII

改性沥青

适合于冬冷区，III型适合于冬IIIIII

温区

5.1.2低标号道路石油沥青

低标号道路石油沥青应符合表2的技术要求。

表2低标号道路石油沥青技术要求

技术要求

项目单位试验方法

35号25号20号15号

针入度(25℃，5s，100g)0.1mm30-4520-3015-2510-20JTGE20T0604

针入度指数PI--1.5～＋1.0JTGE20T0604

软化点(TR&B)，不小于℃52575963JTGE20T0606

动力黏度（60℃），不小于Pa·s50075015002000JTGE20T0620

延度（25℃，5cm/min），不小于cm50403020JTGE20T0605

2

DB34/T3839—2021

表2（续）

技术要求

项目单位试验方法

35号25号20号15号

蜡含量(蒸馏法)，不大于％2.2JTGE20T0615

闪点(COC)，不小于℃260JTGE20T0611

溶解度（三氯乙烯），不小于％99.0JTGE20T0607

相对密度(25℃)-实测JTGE20T0603

TFOT(或RTFOT)后JTGE20T0609

质量变化，不大于％0.50.30.30.3或JTGE20T0610

针入度比（25℃，5s，100g），

％65676767JTGE20T0604

不小于

5.1.3微粒化岩沥青改性沥青

HFM沥青混合料用的微粒化岩沥青改性沥青结合料技术要求见表3。

表3微粒化岩沥青改性沥青技术要求

技术要求

项目单位试验方法

IIIIII

针入度（25℃，5s，100g）0.1mm25-4020-3515-25JTGE20T0604

软化点（TR&B），不小于℃556065JTGE20T0606

延度（25℃，5cm/min），不小于cm352515JTGE20T0605

表观黏度（175℃），不大于Pa·s3.0JTGE20T0625

闪点（COC），不小于℃230JTGE20T0611

弹性恢复（25℃），不小于％605550JTGE20T0662

离析（48h软化点差），不大于℃2.5JTGE20T0661

相对密度（25℃）-实测JTGE20T0603

JTGE20T0609

质量变化，不大于％±0.5

或JTGE20T0610

老化后针入度比（25℃，5s，100g），

％65JTGE20T0604

残留物不小于

延度（25℃，5cm/min），

cm15108JTGE20T0605

不小于

5.1.4高模量剂

5.1.4.1高模量剂其性能应符合表4的规定。

表4高模量剂技术要求

项目单位技术要求试验方法

熔体质量流动速率（190℃，2.16kg），不小于g/10min1.5GB/T3682.11

灰分含量，不大于％30JTGE20T0614

密度g/cm3实测GB/T1033.12

单个颗粒质量，不大于g0.03称量法3

3

DB34/T3839—2021

表4（续）

项目单位技术要求试验方法

纵向％1.2

收缩率，不大于GB/T17037.44

横向％0

维卡软化温度，不小于B50法℃35GB/T1633

注1：采用热塑性塑料熔体流动速率的质量测量方法。

注2：采用非泡沫塑料密度的液体比重瓶法。

注3：缩分出两组样品，每组不少于10颗；采用感量为0.001g的电子天平，称量每组样品质量，计算每组单个

颗粒质量，准确至0.001g；取两组单个颗粒质量的算数术平均值作为试验结果。

注4：采用热塑性塑料材料注塑试样的制备中模塑收缩率的测定方法。

5.1.4.2在最佳掺量条件下，高模量剂与实际工程应用的低标号道路石油沥青掺配后的沥青结合料其

性能应符合表5的规定。

表5掺加高模量剂的沥青结合料性能要求

项目单位技术要求试验方法

软化点增加值，不小于℃10JTGE20T0606

延度（25℃，5cm/min），不小于cm10JTGE20T0605

表观黏度（135℃），不大于Pa·s3.0JTGE20T0625

注：高模量剂的最佳掺量由供货商提供，一般为沥青质量的5％～9％。

5.2集料

5.2.1粗集料

5.2.1.1粗集料应采用反击破机械加工生产。

5.2.1.2粗集料应洁净、干燥、表面粗糙，符合JTGF40中粗集料的技术要求。

5.2.2细集料

5.2.2.1细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配。

5.2.2.2细集料应符合JTGF40中细集料的技术要求。

5.3填料

5.3.1矿粉

5.3.1.1矿粉应采用石灰岩岩石作为母料。

5.3.1.2矿粉应干燥、洁净、无结块，质量应符合表6的技术要求。

表6矿粉技术要求

项目单位技术要求试验方法

外观-无团粒结块目测

表观相对密度，不小于–2.50JTGE42T0352

含水率，不大于％1JTG3430T0103

4

DB34/T3839—2021

表6（续）

项目单位技术要求试验方法

通过百分率

0.6mm％100

0.15mm％90～100JTGE42T0351

0.075mm％75～100

亲水系数，不大于-1JTGE42T0353

亚甲蓝值

0～0.15mm，不大于g/kg7JTGE42T0349

加热安定性
