DB35/T 1874-2019 五氧化三钛镀膜材料通用技术条件

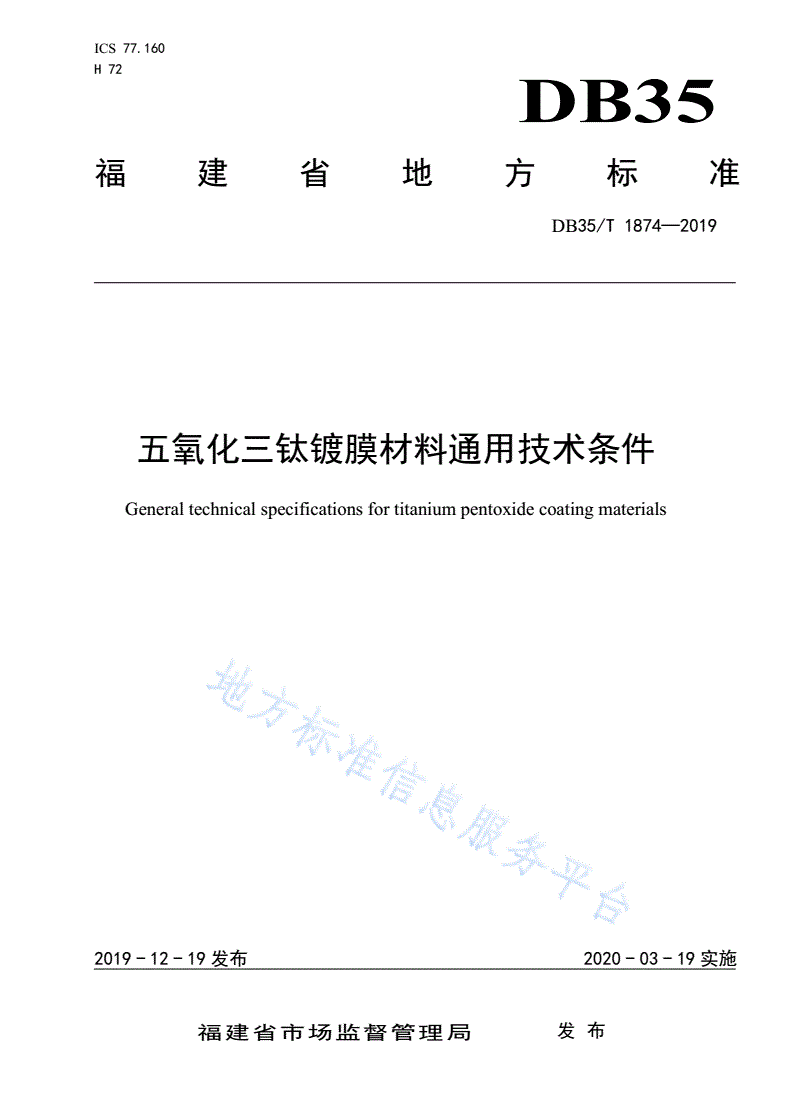

ICS77.160

H72

DB35

福建省地方标准

DB35/T1874—2019

五氧化三钛镀膜材料通用技术条件

Generaltechnicalspecificationsfortitaniumpentoxidecoatingmaterials

2019-12-19发布2020-03-19实施

福建省市场监督管理局发布

DB35/T1874—2019

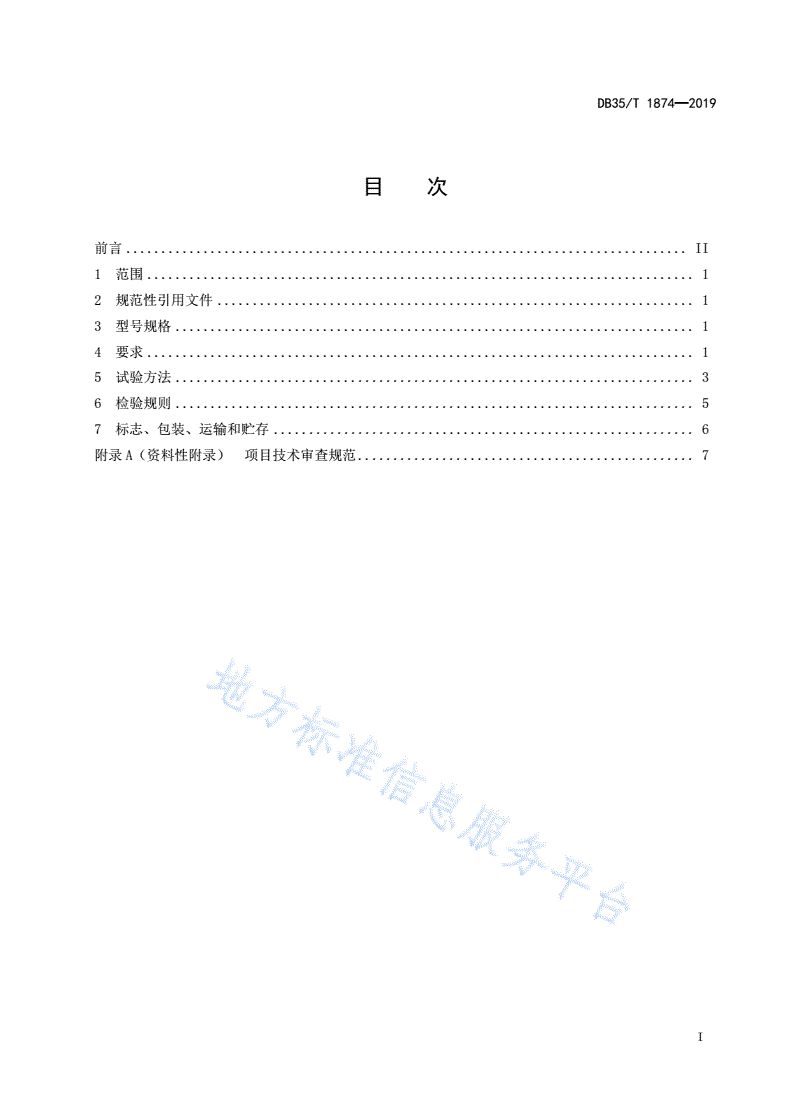

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3型号规格..........................................................................1

4要求..............................................................................1

5试验方法..........................................................................3

6检验规则..........................................................................5

7标志、包装、运输和贮存............................................................6

附录A（资料性附录）项目技术审查规范................................................7

I

DB35/T1874—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由福建阿石创新材料股份有限公司提出。

本标准由福建省工业和信息化厅归口。

本标准起草单位：福建阿石创新材料股份有限公司、福建省测试技术研究所、福建省产品质量检验

研究院、福州允能光电有限公司、福州荣德光电有限公司。

本标准主要起草人：张瑜、陈丹红、陈本宋、陈钦忠、任小英、郑建文。

II

DB35/T1874—2019

五氧化三钛镀膜材料通用技术条件

1范围

本标准规定了五氧化三钛镀膜材料的型号规格、要求、试验方法、检验规则、标志、包装、运输和

贮存。

本标准适用于生产滤光片、冷光源涂层、增透膜、多层膜蒸发镀膜的五氧化三钛材料。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T15337—2008原子吸收光谱分析法通则

GB/T26125电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的

测定

YB/T5320—2006金属材料定量相分析X射线衍射K值法

3型号规格

型号规格见表1。

表1型号规格

型号形状规格

1mm～3mm

MU3颗粒

0.5mm～3mm

4要求

4.1化学成分

4.1.1含量

五氧化三钛含量应大于等于99%。

4.1.2杂质限量指标

杂质限量指标见表2。

1

DB35/T1874—2019

表2杂质限量指标

杂质KCaSiAlNiFeMg

限量/（mg/kg）≤100≤100≤100≤100≤50≤50≤20

4.2物理性能

4.2.1外观

紫黑色或紫红色晶体，无蓝色、红片等偏色。

4.2.2粒径分布

产品粒径分布见表3。

表3粒径分布

品名规格da/mm规格分布要求/mm占比

d＜1≤10%

1≤d≤31≤d≤3≥80%

d＞3≤10%

MU3

d＜0.5≤10%

0.5≤d≤30.5≤d≤3
