CJ/T 448-2014 城镇燃气加臭装置

ICS91140

P47.

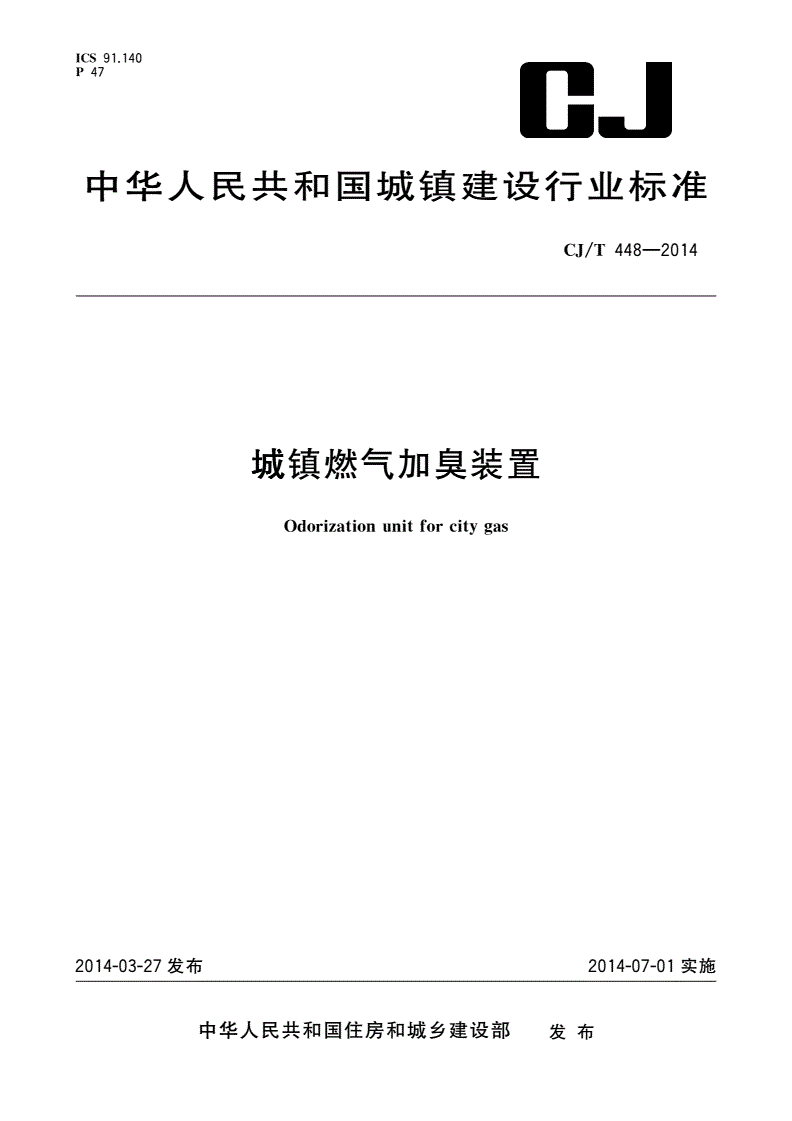

中华人民共和国城镇建设行业标准

CJ/T448—2014

城镇燃气加臭装置

Odorizationunitforcitygas

2014-03-27发布2014-07-01实施

中华人民共和国住房和城乡建设部发布

CJ/T448—2014

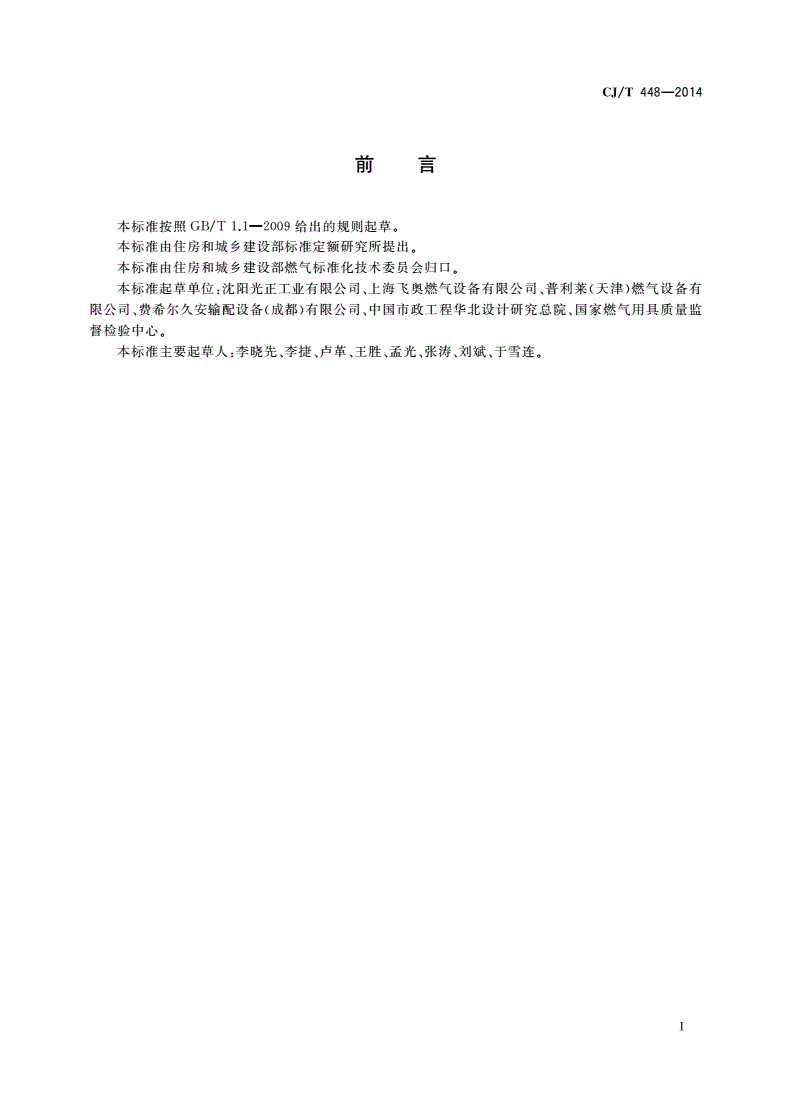

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部燃气标准化技术委员会归口

。

本标准起草单位沈阳光正工业有限公司上海飞奥燃气设备有限公司普利莱天津燃气设备有

:、、()

限公司费希尔久安输配设备成都有限公司中国市政工程华北设计研究总院国家燃气用具质量监

、()、、

督检验中心

。

本标准主要起草人李晓先李捷卢革王胜孟光张涛刘斌于雪连

:、、、、、、、。

Ⅰ

CJ/T448—2014

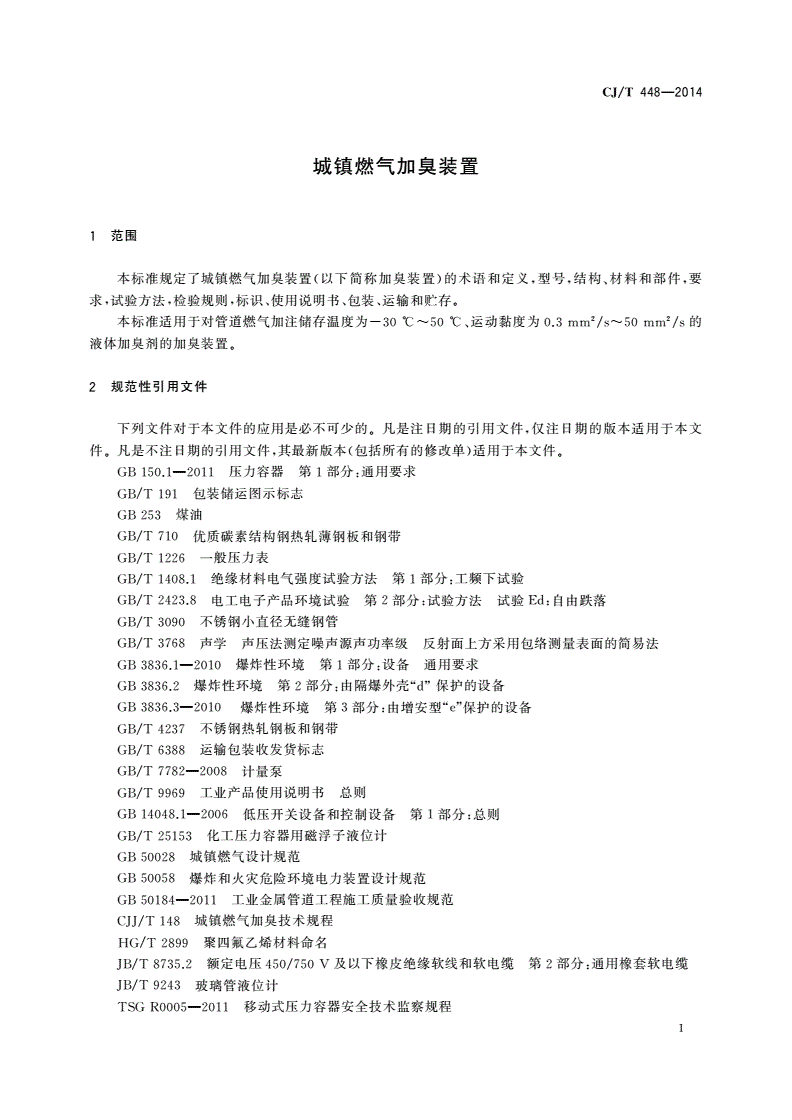

城镇燃气加臭装置

1范围

本标准规定了城镇燃气加臭装置以下简称加臭装置的术语和定义型号结构材料和部件要

(),,、,

求试验方法检验规则标识使用说明书包装运输和贮存

,,,、、、。

本标准适用于对管道燃气加注储存温度为运动黏度为22的

-30℃~50℃、0.3mm/s~50mm/s

液体加臭剂的加臭装置

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

压力容器第部分通用要求

GB150.1—20111:

包装储运图示标志

GB/T191

煤油

GB253

优质碳素结构钢热轧薄钢板和钢带

GB/T710

一般压力表

GB/T1226

绝缘材料电气强度试验方法第部分工频下试验

GB/T1408.11:

电工电子产品环境试验第部分试验方法试验自由跌落

GB/T2423.82:Ed:

不锈钢小直径无缝钢管

GB/T3090

声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB/T3768

爆炸性环境第部分设备通用要求

GB3836.1—20101:

爆炸性环境第部分由隔爆外壳保护的设备

GB3836.22:“d”

爆炸性环境第部分由增安型保护的设备

GB3836.3—20103:“e”

不锈钢热轧钢板和钢带

GB/T4237

运输包装收发货标志

GB/T6388

计量泵

GB/T7782—2008

工业产品使用说明书总则

GB/T9969

低压开关设备和控制设备第部分总则

GB14048.1—20061:

化工压力容器用磁浮子液位计

GB/T25153

城镇燃气设计规范

GB50028

爆炸和火灾危险环境电力装置设计规范

GB50058

工业金属管道工程施工质量验收规范

GB50184—2011

城镇燃气加臭技术规程

CJJ/T148

聚四氟乙烯材料命名

HG/T2899

额定电压及以下橡皮绝缘软线和软电缆第部分通用橡套软电缆

JB/T8735.2450/750V2:

玻璃管液位计

JB/T9243

移动式压力容器安全技术监察规程

TSGR0005—2011

1

CJ/T448—2014

3术语和定义

界定的以及下列术语和定义适用于本文件

CJJ/T148。

31

.

阀门组valvegroup

控制加臭剂流动方向的阀门组合体

。

32

.

自检循环internalcirculation

加臭剂储罐内的加臭剂经由加臭剂注入设备输出到阀门组后通过回流管回到加臭剂储罐内的循

,

环运转过程

。

33

.

单次输出量singleoutput

加臭剂注入设备动作一次输出的加臭剂体积量

。

34

.

标定器calibrator

对单次输出量进行校验的部件

。

35

.

输出精度outputaccuracy

加臭剂的实际输出量与设定输出量之间的最大差值除以设定输出量的百分比

,。

36

.

呼吸阀breathvalve

避免加臭剂罐内超压或负压的阀门

。

37

.

周转式储罐replacementtank

可循环周转使用的加臭剂储罐

。

4型号

加臭装置型号编制应符合以下格式

:

□□-□-□/□-□

产品特征或序号由生产厂家自行编写

()

加臭剂最大输出压力单位

(MPa)

加臭剂最大输出量单位

(L/h)

加臭剂储存量单位

(kg)

加臭剂注入设备类别计量泵差压阀气动阀

(B———,C———,Q———,

其他类别

T———)

加臭装置代号

(JC)

示例加臭剂注入设备使用计量泵加臭剂储存量加臭剂最大输出流量加臭剂最大输出压力

:、200kg、1.5L/h、

的型加臭装置表示为

1.6MPaX:JCB-200-1.5/1.6-X。

2

CJ/T448—2014

5结构材料和部件

、

51结构与材料

.

511加臭装置主要组成部分应包括加臭控制器加臭剂储罐加臭剂注入设备阀门组和加臭管线

..、、、、

加臭剂注入喷嘴标定器撬体和设备箱等部件

、、。

512加臭装置的加臭剂注入设备应有备用

..。

513加臭装置的加臭剂注入设备应设置紧急停机开关

..。

514对于燃气流量长期处于微小流量小于设备最大输出量的或长期处于停止状态的加臭装

..(5%)

置应配备防止加臭剂液体回灌倒流的不锈钢电磁阀

,()。

515加臭装置中的与液态加臭剂接触的金属部件应采用含量不低于的不锈钢材

..Cr、Ni06Cr19Ni10

质不锈钢管应符合的规定最小内径应大于不锈钢板应符合的规定

,GB/T3090,4mm。GB/T4237,

压力表应符合的规定阀门应符合国家现行相关标准的规定

GB/T1226,。

516加臭装置中的不与液态加臭剂接触的金属部件外表面应做防腐处理其中碳素钢板的材质应

..,,

符合的规定

GB/T710。

517与液态或接近饱和浓度的气态加臭剂接触的非金属密封材料应采用符合规定的

..,HG/T2899

聚四氟乙烯或其他不受加臭剂腐蚀的材料

(PTFEDE241)。

518加臭剂上料器的软管应选用耐加臭剂腐蚀或溶解的材料软管内壁应光滑易于清洗

..(),、。

519加臭装置的焊缝不应有漏焊咬边烧损等缺陷焊口外表面应均匀

..,、、,。

52部件

.

521加臭控制器

..

5211加臭控制器应能够显示加臭标准加臭剂储量燃气瞬时流量单次输出量注入设备状态设

...、、、、(

备号开停状态运行模式工作频率等运行数据

、、、)。

5212加臭控制器输出信号应有指示灯并应与输出信号同步

...,。

5213加臭控制器自动运行出现故障或失灵时加臭控制器应能够采取手动等方式控制加臭剂注入

...,

设备继续运行

。

5214加臭控制器外壳防护等级不应低于

...IP54。

5215加臭控制器外表面不应有凸起凹陷粗糙不平和其他损伤漆面应平整光滑均匀和色调一

...、、。、、

致不应有斑点和黏附物

,。

5216需独立安装的加臭控制器应具有便于固定的连接件且应牢固可靠

...,。

522电气元件及电缆

..

5221加臭装置的电气元件应符合国家现行有关标准的规定安装在现场的电气设备和零部件应符

...,

合规定的防爆区的要求并符合和的规定

GB500581,GB3836.1GB3836.2。

5222加臭装置电气线路电缆的连接应固定电缆应符合的规定

...,JB/T8735.2。

523加臭剂储罐

..

5231固定安装的加臭剂储罐应有显示加臭剂储量的液位计吸收器加臭剂上料器等附件常压储

...
