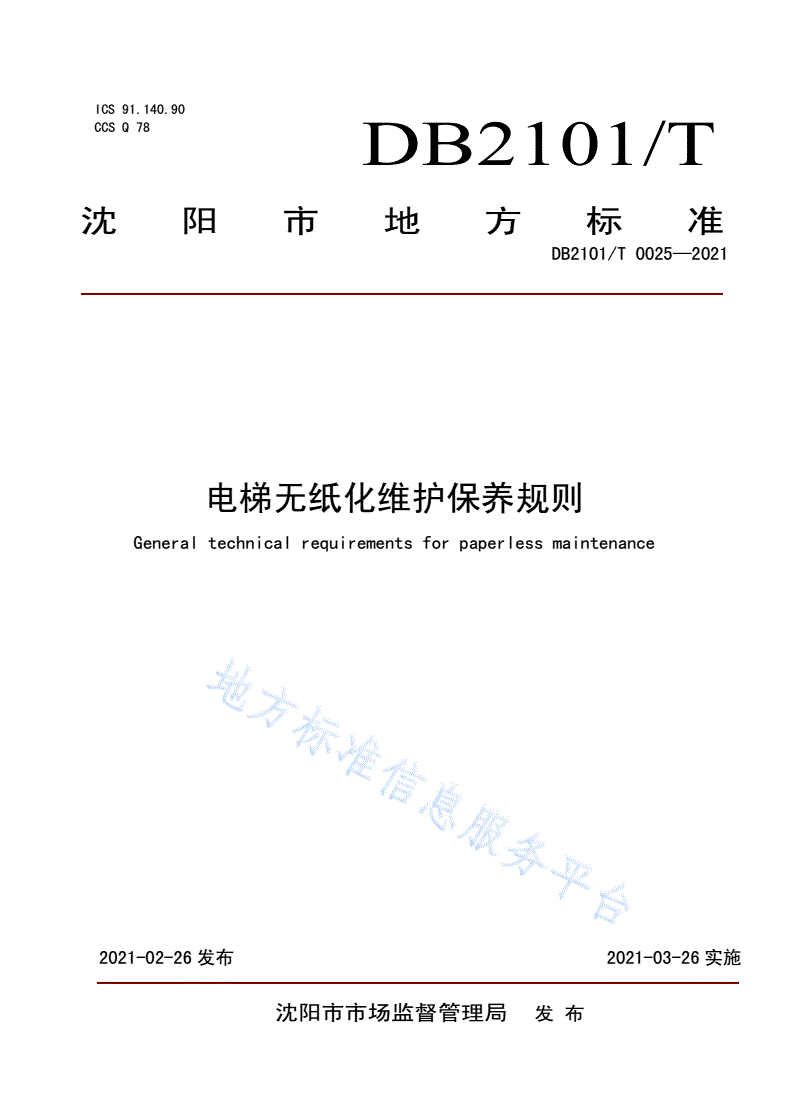

DB2101/T 0025-2021 电梯无纸化维护保养规则

ICS91.140.90

CCSQ78DB2101/T

沈阳市地方标准

DB2101/T0025—2021

电梯无纸化维护保养规则

Generaltechnicalrequirementsforpaperlessmaintenance

2021-02-26发布2021-03-26实施

沈阳市市场监督管理局发布

DB2101/T0025—2021

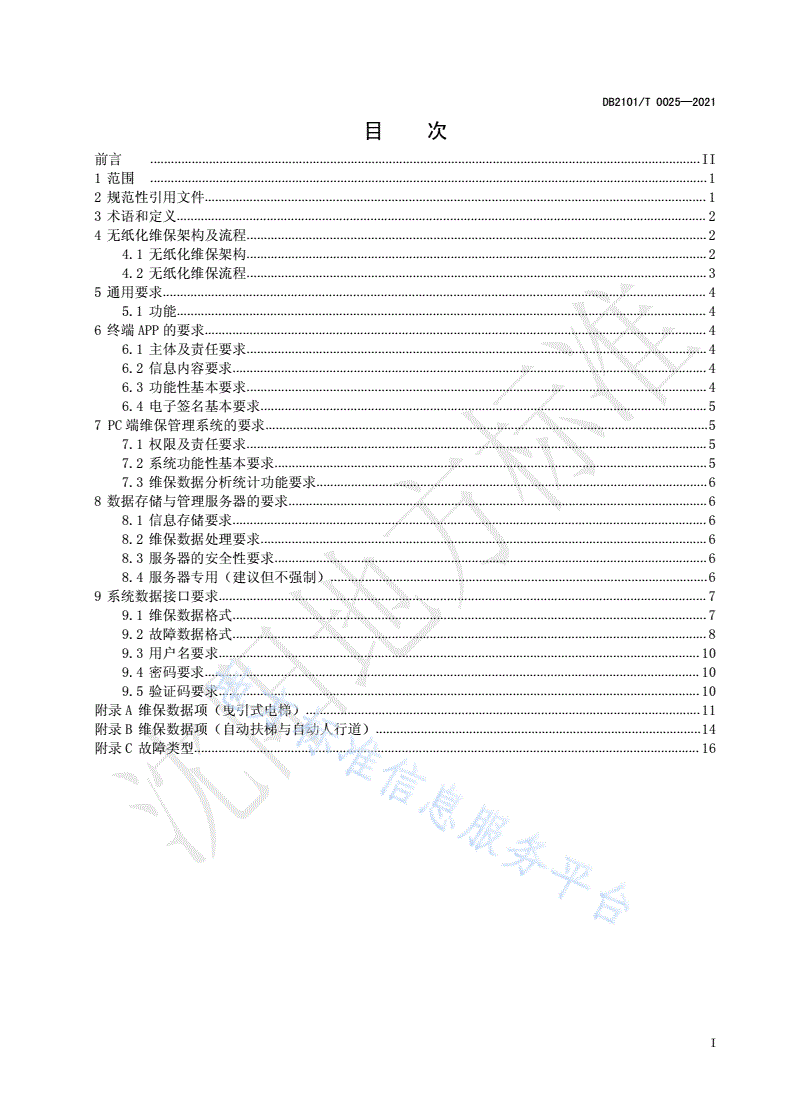

目次

前言...............................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.................................................................................................................................................1

3术语和定义.........................................................................................................................................................2

4无纸化维保架构及流程.....................................................................................................................................2

4.1无纸化维保架构.....................................................................................................................................2

4.2无纸化维保流程.....................................................................................................................................3

5通用要求.............................................................................................................................................................4

5.1功能.........................................................................................................................................................4

6终端APP的要求.................................................................................................................................................4

6.1主体及责任要求.....................................................................................................................................4

6.2信息内容要求.........................................................................................................................................4

6.3功能性基本要求.....................................................................................................................................4

6.4电子签名基本要求.................................................................................................................................5

7PC端维保管理系统的要求................................................................................................................................5

7.1权限及责任要求.....................................................................................................................................5

7.2系统功能性基本要求.............................................................................................................................5

7.3维保数据分析统计功能要求.................................................................................................................6

8数据存储与管理服务器的要求.........................................................................................................................6

8.1信息存储要求.........................................................................................................................................6

8.2维保数据处理要求.................................................................................................................................6

8.3服务器的安全性要求.............................................................................................................................6

8.4服务器专用（建议但不强制）.............................................................................................................6

9系统数据接口要求.............................................................................................................................................7

9.1维保数据格式.........................................................................................................................................7

9.2故障数据格式.........................................................................................................................................8

9.3用户名要求...........................................................................................................................................10

9.4密码要求...............................................................................................................................................10

9.5验证码要求...........................................................................................................................................10

附录A维保数据项（曳引式电梯）..................................................................................................................11

附录B维保数据项（自动扶梯与自动人行道）..............................................................................................14

附录C故障类型..................................................................................................................................................16

I

DB2101/T0025—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件由沈阳市市场监督管理局提出并归口，同时负责标准的宣贯、监督实施等工作。

本文件起草单位：沈阳市市场监管事务服务中心、东北大学、日立电梯（中国）有限公司辽宁分公

司、上海三菱电梯有限公司辽宁分公司、迅达（中国）电梯有限公司沈阳分公司、浙江新再灵科技股份

有限公司。

本文件主要起草人：王瑞斌、胡熙玉、冯辉、常兵、国宝、毕晓林、温迪、刘林、李军杰、张永峰、

贾明兴、牛大鹏、尤富强、鲍常涛、宋天吉、王圣东、姜洋。

本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈，

我们将及时答复并认真处理，根据实际情况依法进行评估及复审。

本文件归口部门联系电话：024-24011181；联系地址：沈阳市沈河区南关路118号。

本文件起草单位联系电话：024-86725734；联系地址：沈阳市皇姑区崇山西路9号。

II

DB2101/T0025—2021

电梯无纸化维护保养规则

1范围

本文件规定了电梯无纸化维护保养（以下简称无纸化维保）基本要求、通用技术要求，包括电梯无

纸化维保平台的架构要求，终端App的要求，PC端维保管理系统的要求，数据存储与管理服务器的要

求，以及系统数据接口要求。

本文件适用于本市信息化管理的曳引与强制驱动电梯、自动扶梯与自动人行道（液压驱动电梯，防

爆电梯，消防员电梯，杂物电梯不适用于本标准）。

2规范性引用文件

下列文件中的内容通过本文件的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用

于本文件。

GB5226.1—2008机械电气安全机械电气设备第1部分：通用技术条件

GB/T5465.2—2008电气设备用图形符号第2部分：图形符号

GB/T7024电梯、自动扶梯、自动人行道术语

GB7588电梯制造与安装安全规范及第1号修改单

GB9254—2008信息技术设备的无线电骚扰限值和测量方法

GB10408.5入侵探测器第5部分：室内用被动红外探测器

GB/T14048.1低压开关设备和控制设备第1部分：总则

GB/T15211—2013安全防范报警设备环境适应性要求和试验方法

GB16895.2—2005低压电气装置第4-42部分：安全反复热效应保护

GB/T16895.21低压电气装置第4-41部分：安全反复电击防护

GB16899自动扶梯和自动人行道的制造与安装安全规范

GB/T19638.1—2014固定型阀控式铅酸蓄电池第1部分:技术条件

GB21240液压电梯制造与安装安全规范

GB/T24476—2017电梯、自动扶梯和自动人行道物联网的技术规范

JB/T11137—2011锂离子蓄电池总成通用要求

TSGT5002—2017电梯维护保养规则

TSG08-2017特种设备使用管理规则

ISO16484-5建筑自动化和控制系统第5部分：数据通信协议（Buildingautomationandcontrol

systems-Part5:Datacommunicationprotocol）

3术语和定义

GB7588—2003、GB/T7024—2008、GB16899—2011、GB21240—2007、GB/T24476—2017确立

的以及下列术语和定义适用于本文件。

3.1

信息化管理的电梯

运用现代通信、网络及数据库等技术进行辅助管理的电梯。

3.2

故障

可能影响和中断设备正常运行的状态。

[来源：GB/T24476—2017，定义3.4]

3.3

1

DB2101/T0025—2021

无纸化维保

借助现代通信及信息化技术手段记录不少于TSGT5002—2017电梯维护保养规则要求的设备信息、

日常维护保养、修理、故障处理、应急救援等活动信息。

3.4

事件

设计中预计的在设备运行过程中发生的状态变化。

[来源：GB/T24476—2017，定义3.5]

3.5

协议转换装置

将电梯维保信息采用本标准规定的协议格式输出的装置。

3.6

手持终端

用以上传维保信息的手持终端，如手机或Pad。

4无纸化维保架构及流程

4.1无纸化维保架构

无纸化维保系统平台架构见图1。无纸化维保系统平台应具有图1所示功能，但不限于上述功能。

图1无纸化维保系统平台架构

4.2无纸化维保主要流程

无纸化维保流程见图2。

2

DB2101/T0025—2021

图2无纸化维保流程

5通用要求

5.1功能

5.1.1无纸化维保主要功能

无纸化维保应以实现替代现有的纸质化维保记录为目标。无纸化维保记录格式、内容和要求应当满

足相关法律、法规和安全技术规范的要求。使用无纸化维保系统的，其数据在保存过程中不得有任何程

度和任何形式的更改，确保储存数据的公正、客观和安全，并可实时进行查询。

5.1.2无纸化维保具体功能要求

无纸化维保具体功能要求如下：

a)日常维护保养记录及图像、视频、音频等数据信息应在规定期限内上传至企业平台和监管系统平

台；

b)采取必要技术手段保证上传的日常维护保养记录的真实性，比如照片比对、地址水印和时间水印、

卫星定位等技术，不仅限于以上技术；

c)日常维护保养记录数据处理：用于将电梯日常维护保养记录数据按照要求进行处理和存储；使用

单位无法当日确认维保记录的应于维保记录生成3个工作日内确认；

d)图像、视频、音频数据采集及处理：实现对电梯轿厢内相关图像信息现场采集及维保过程中电梯

重要部件维保前后不同状态的现场拍照、视频取证，并进行处理、存储，主要由摄像机等视频图像采集

设备来完成；

e)手持终端管理：用于实现查看、记录、上传、修改日常维护保养记录，查看和提取服务器存储的

历史日常维护保养记录；

f)维保记录可追溯性：日常维护保养记录应有安全的存储服务器并至少保存1年。

6终端APP的要求

3

DB2101/T0025—2021

6.1主体及责任要求

6.1.1主体明确性

现场维保人员为终端APP的使用主体，现场维保人员是维保信息上传的唯一合法主体。

6.1.2责任明确性

维保人员是手持终端及电子维保信息上传的唯一责任人。

6.2信息内容要求

按照内容格式分类，明确手持终端涉及的信息内容：

a)视频信息要求：视频信息应满足通用要求的容量和清晰度；

b)图片信息要求：对于图片的格式和图片占用存储做出要求说明；

c)文字信息要求：至少包括语言规范性和专业术语要求；

d)数字信息要求：至少包括数字进制和数字位数的要求。

6.3功能性基本要求

功能性基本要求如下：

a)能实现维保人员、电梯安全管理员等确认；

b)能够实现维保人员在维保现场签到，可采用现场二维码签到、上传GPS信息、维保设备使用方负

责人签字的方式，不仅限于以上方式；

c)维保单接收消息提醒；

d)用于记录电梯维保人员到现场对电梯进行维保工作的开始时间和结束时间；

e)能存储、记录、上传各种形式的维保信息，如文字、图片、视频等；

f)能链接移动网络和无线网络；

g)手持终端方便、耐用，可用于不同环境的工作场所；

h)保证录入信息的真实性；

i)保证录入信息的实时性；

j)保证录入信息的安全性。

6.4电子签名基本要求

应满足随时调取查询、内容保持完整、未被修改的要求。

7PC端维保管理系统的要求

7.1权限及责任要求

明确规定不同访问者的权限，根据维保单位不同职位角色的不同工作职责赋予不同的系统访问和操

作权限。

7.2系统功能性基本要求

电梯
