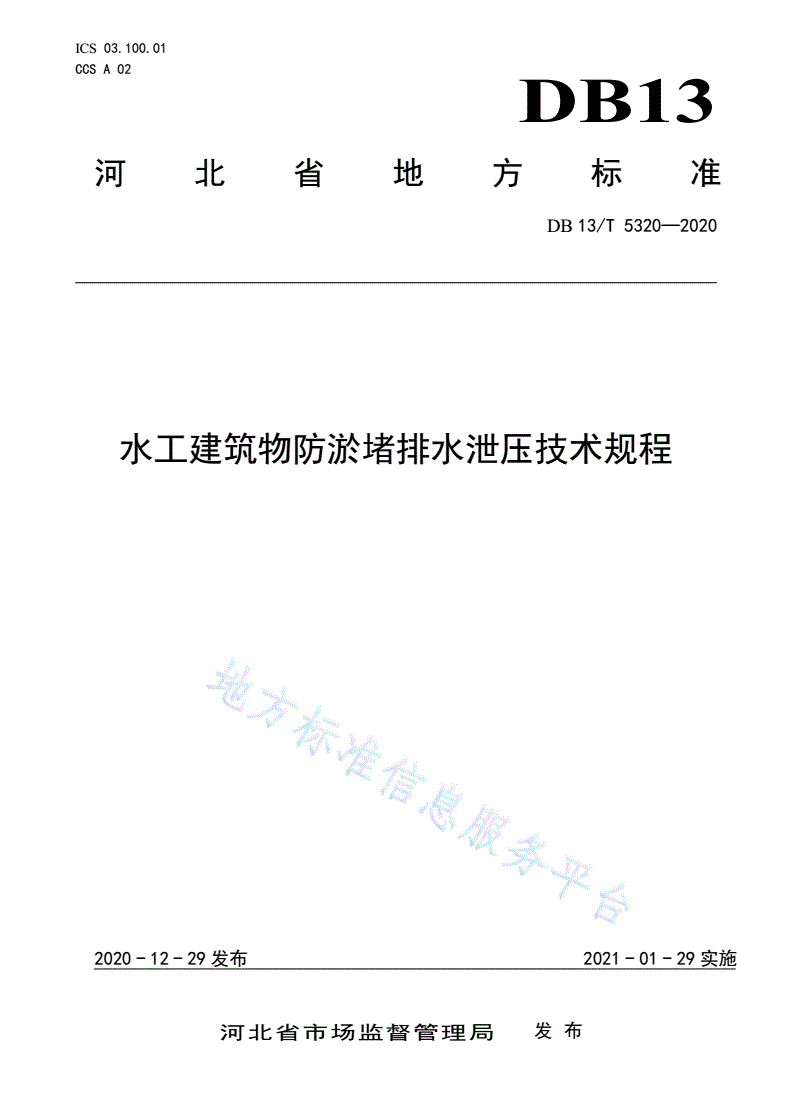

DB13/T 5320-2020 水工建筑物防淤堵排水泄压技术规程

ICS03.100.01

CCSA02

DB13

河北省地方标准

DB13/T5320—2020

水工建筑物防淤堵排水泄压技术规程

2020-12-29发布2021-01-29实施

河北省市场监督管理局发布

DB13/T5320—2020

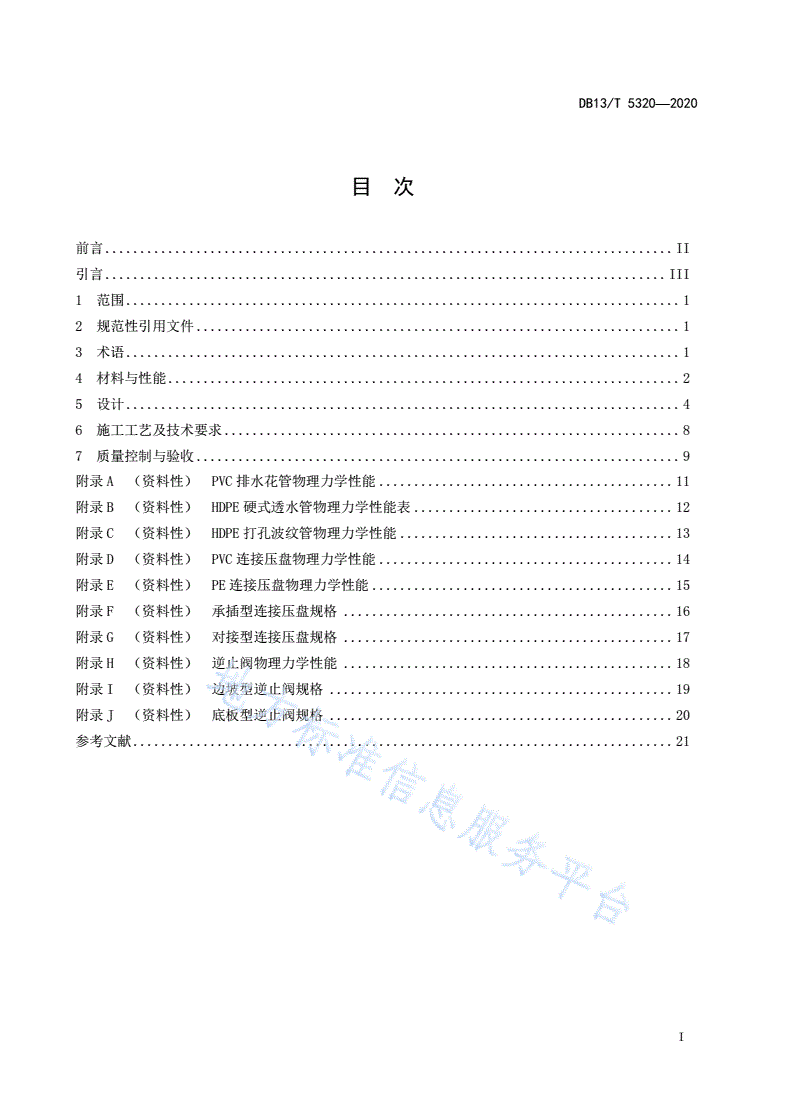

目次

前言.................................................................................II

引言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语...............................................................................1

4材料与性能.........................................................................2

5设计...............................................................................4

6施工工艺及技术要求.................................................................8

7质量控制与验收.....................................................................9

附录A（资料性）PVC排水花管物理力学性能..........................................11

附录B（资料性）HDPE硬式透水管物理力学性能表.....................................12

附录C（资料性）HDPE打孔波纹管物理力学性能.......................................13

附录D（资料性）PVC连接压盘物理力学性能..........................................14

附录E（资料性）PE连接压盘物理力学性能...........................................15

附录F（资料性）承插型连接压盘规格...............................................16

附录G（资料性）对接型连接压盘规格...............................................17

附录H（资料性）逆止阀物理力学性能...............................................18

附录I（资料性）边坡型逆止阀规格.................................................19

附录J（资料性）底板型逆止阀规格.................................................20

参考文献.............................................................................21

I

DB13/T5320—2020

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河北省水利厅提出并归口。

本文件起草单位：河北省水利科学研究院、衡水道一工程材料有限公司、中国雄安集团生态建设

投资有限公司、河北大学、河北农业大学。

本文件主要起草人：霍学平、朱永涛、高武刚、张娜、赵名彦、崔菲菲、刘鹏义、王红肖、常鹏、

朱晓磊、王洪杰、刘文学、赵建国、刘宏权、冉彦立、李秀梅、夏辉、张西平、朱雨、朱晓娟。

II

DB13/T5320—2020

引言

本文件的制定以国家水体污染控制与治理科技重大专项《白洋淀与大清河流域（雄安新区）水生

态环境整治与水安全保障关键技术研究与示范》科研成果，及北方近自然湿地地区地下水排水泄压工

程实践经验为基础，可服务雄安新区的水生态环境治理及水安全保障。

III

DB13/T5320—2020

水工建筑物防淤堵排水泄压技术规程

1范围

本文件规定了水工建筑物防淤堵排水泄压技术的材料、设计、施工、验收等技术要求。

本文件适用于水工建筑物结构层下地下水排水泄压工程的设计、施工及验收。既有水工建筑物的

维修加固可参照使用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法

GB/T1958产品几何技术规范（GPS)几何公差检测与验证

GB4806.7食品安全国家标准食品接触用塑料材料及制品

GB5749生活饮用水卫生标准

GB/T6671热塑性塑料管材纵向回缩率的测定

GB/T8802热塑性塑料管材、管件维卡软化温度的测定

GB/T9647热塑性塑料管材环刚度的测定

GB/T10002.1给水用硬聚氯乙烯（PVC-U）管件

GB/T14152热塑性塑料管材耐性外冲击性能试验方法时针旋转法

GB/T15820聚乙烯压力管材与管件连接的耐拉拔试验

GB/T17391聚乙烯管材与管件热稳定性试验方法

GB/T18042热塑性塑料管材蠕变比率的试验方法

GB/T27726热塑性塑料阀门压力试验方法及要求

GB/T34725结构用人造板集中荷载和冲击荷载性能测试方法

GB50202建筑地基基础工程施工质量验收标准

GB50268给排水管道施工及验收规范

GB50300建筑工程施工质量验收统一标准

3术语

下列术语和定义适用于本文件。

3.1

水工建筑物防淤堵排水泄压技术

以持续性疏导地下水的方式，降低建筑物结构层下水压力，解决水压力造成结构破坏、裂缝渗水

等问题的技术。

3.2

1

DB13/T5320—2020

逆止阀

依靠介质本身流动而自动开、闭，用来防止介质倒流的阀门。

4材料与性能

4.1集水管

4.1.1集水管材质

集水管的材质选择应考虑变形量、水压、接触介质、使用环境等因素，并符合下列要求：

a)其卫生指标应符合国家标准GB5749及GB4806.7的有关规定；

b)弱酸、碱环境下，宜选用PVC打孔花管；

c)低温条件下，宜选用HDPE硬式透水管或HDPE打孔波纹管。

除上述推荐的几种集水管结构型式外，亦可选用具有同等功能的其他结构型式，如：软式透水管、

排水盲管等。

4.1.1集水管的性能

集水管应具有透水、通水等功能，并符合下列要求：

a)PVC打孔花管的物理力学性能宜符合本文件附录A的规定；

b)HDPE硬式透水管的物理力学性能宜符合本文件附录B的规定；

c)HDPE打孔波纹管的物理力学性能宜符合本文件附录C的规定。

4.2管件

管件应符合GB/T10002.1的有关规定。

4.3粘接溶剂

粘接溶剂应选用与管材匹配的胶粘剂。

4.4连接压盘

4.4.1连接压盘材质

土工膜与出水管惯穿部位使用的连接压盘，材质选择应考虑变形量、水压、接触介质、使用环境

等因素并符合下列规定：

a)其卫生指标应符合国家标准GB5749及GB4806.7的有关规定；

b)宜与其连接管材材质相同；

c)吸水率低。

4.4.2连接压盘的性能

连接压盘应具良好的密封性，并符合以下要求：

a)PVC连接压盘的物理力学性能宜符合附录D的规定；

b)PE连接压盘的物理力学性能宜符合附录E的规定。

4.4.3连接压盘型式

连接压盘型式的选择宜符合下列规定：

2

DB13/T5320—2020

a)设计压强值较高或相连管材管径较大时宜采用承插型连接压盘，具体规格见附录F；

b)设计压强值较底或出水管长度与管径较小时宜采用对接型连接压盘,具体规格详见附录G。

除上述承插型和对接型结构型式外，亦可选用具有同等功能的其他结构型式，如：法兰型、平接

型等。

4.5逆止阀

4.5.1逆止阀材质

逆止阀材质选择应考虑变形量、水压、接触介质、使用环境等因素，并符合下列规定：

a)其卫生指标应符合国家标准GB5749及GB4806.7的相关规定；

b)优良的耐老化性；

c)弱酸、碱环境下，宜选用ABS材质；

d)高寒地区宜选用PA66或PE材质。

4.5.2逆止阀性能

逆止阀应具备以下性能：

a)防淤积性能，可设有防止杂物进入管道的防淤积罩盖；

b)自清洁性能，排水方向宜向下，能够对阀门及阀体四周进行清洁；

c)密封性能良好，防止外源水流入管道内部；

d)逆止阀的物理力学性能宜符合本文件附录H的要求。

4.5.3逆止阀型式

逆止阀型式的选择宜符合下列规定：

a)坡面、隧道内部的出水口宜选用边坡型逆止阀，具体规格见附录I；

b)底板、隧道内部的出水口宜选用底板型逆止阀，具体规格见附录J。

除上述逆止阀结构型式外，亦可选用具有同等功能的其他结构型式，如：承插型、拍门型、球型

等。

4.5.4逆止阀出水量

逆止阀出水口出水量要求宜大于表1中的数值。

表1逆止阀出水口最小出水量

最小出水量/（Q/L/min）

公称外径

ΔH=10cmΔH=20cmΔH=30cmΔH=50cm

758.5232942

9010253350

11012324158

16016.5374967

20022415870

注1：逆止阀的公称外径指与其相连管材的公称外径。
