GB/T 38291-2019 塑料材料中铅含量的测定

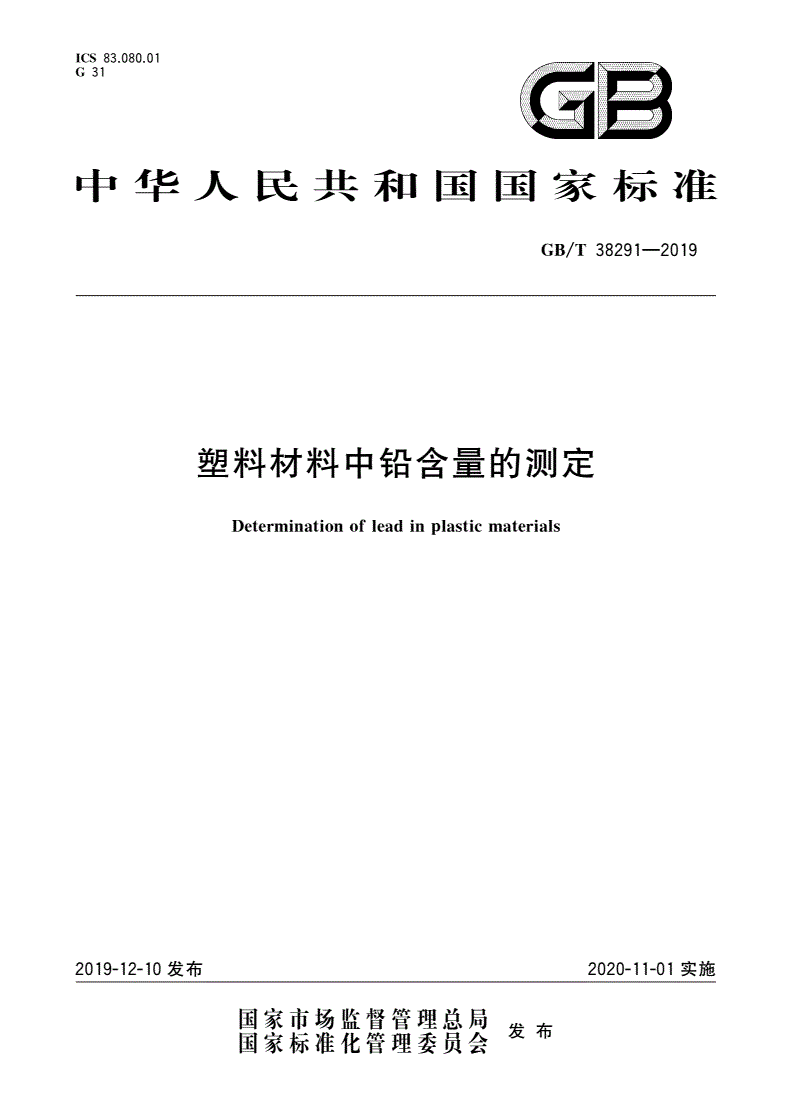

ICS83.080.01

G31

中华人民共和国国家标准

/—

GBT382912019

塑料材料中铅含量的测定

Determinationofleadinlasticmaterials

p

2019-12-10发布2020-11-01实施

国家市场监督管理总局

发布

国家标准化管理委员会

/—

GBT382912019

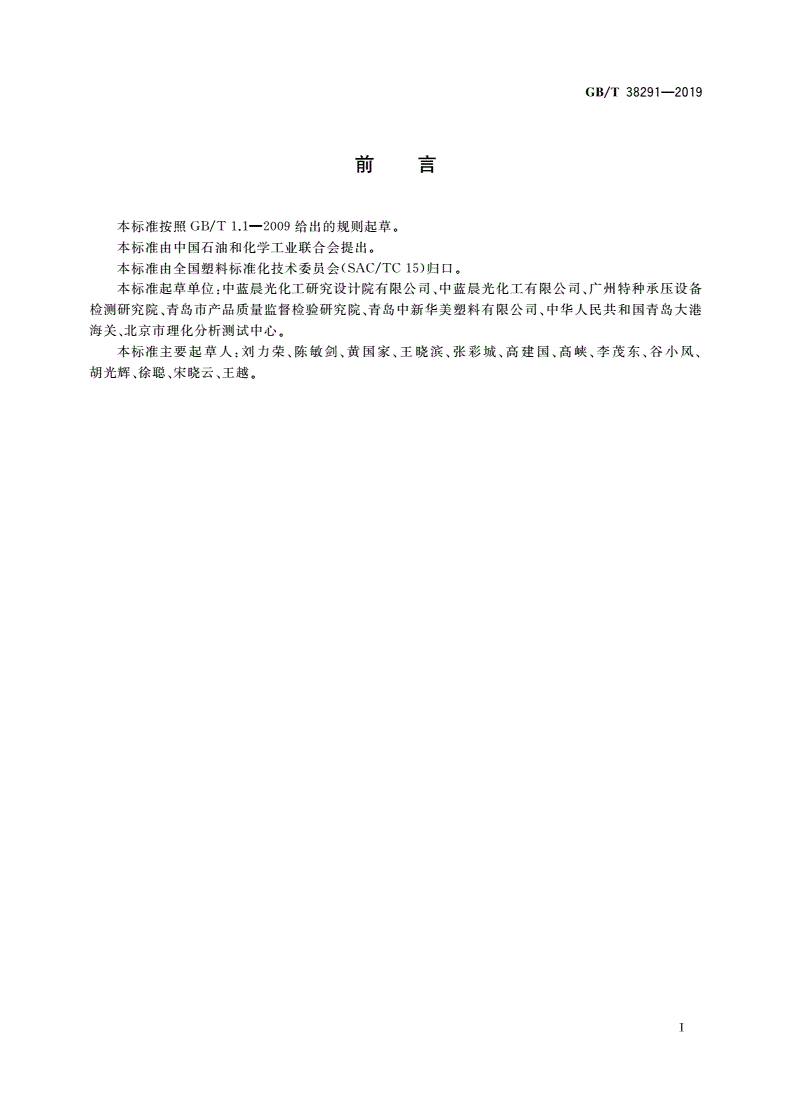

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国石油和化学工业联合会提出。

(/)。

本标准由全国塑料标准化技术委员会SACTC15归口

:、、

本标准起草单位中蓝晨光化工研究设计院有限公司中蓝晨光化工有限公司广州特种承压设备

、、、

检测研究院青岛市产品质量监督检验研究院青岛中新华美塑料有限公司中华人民共和国青岛大港

、。

海关北京市理化分析测试中心

:、、、、、、、、、

本标准主要起草人刘力荣陈敏剑黄国家王晓滨张彩城高建国髙峡李茂东谷小凤

、、、。

胡光辉徐聪宋晓云王越

Ⅰ

/—

GBT382912019

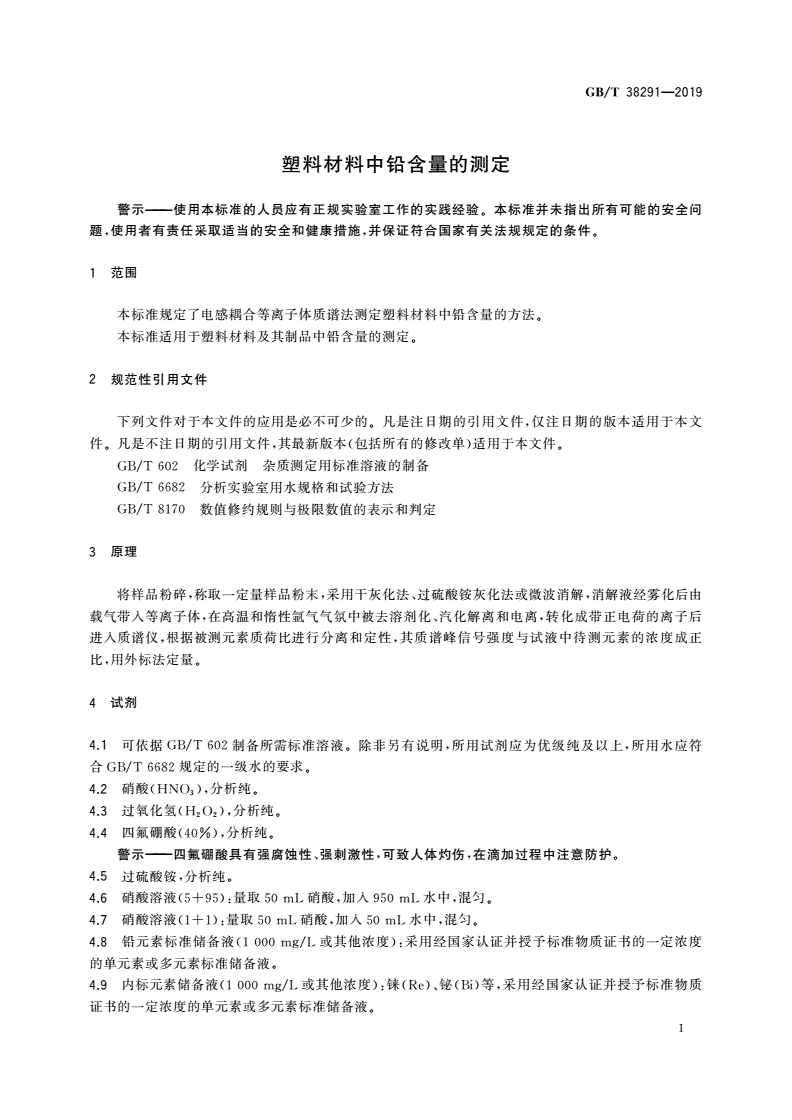

塑料材料中铅含量的测定

———。

警示使用本标准的人员应有正规实验室工作的实践经验本标准并未指出所有可能的安全问

,,。

题使用者有责任采取适当的安全和健康措施并保证符合国家有关法规规定的条件

1范围

本标准规定了电感耦合等离子体质谱法测定塑料材料中铅含量的方法。

本标准适用于塑料材料及其制品中铅含量的测定。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/化学试剂杂质测定用标准溶液的制备

GBT602

/分析实验室用水规格和试验方法

GBT6682

/数值修约规则与极限数值的表示和判定

GBT8170

3原理

,,、,

将样品粉碎称取一定量样品粉末采用干灰化法过硫酸铵灰化法或微波消解消解液经雾化后由

,、,

载气带入等离子体在高温和惰性氩气气氛中被去溶剂化汽化解离和电离转化成带正电荷的离子后

,,

进入质谱仪根据被测元素质荷比进行分离和定性其质谱峰信号强度与试液中待测元素的浓度成正

,。

比用外标法定量

4试剂

/。,,

4.1可依据GBT602制备所需标准溶液除非另有说明所用试剂应为优级纯及以上所用水应符

合/规定的一级水的要求。

GBT6682

(),。

4.2硝酸HNO3分析纯

(),。

4.3过氧化氢HO分析纯

22

(),。

4.4四氟硼酸40%分析纯

———、,,。

警示四氟硼酸具有强腐蚀性强刺激性可致人体灼伤在滴加过程中注意防护

,。

4.5过硫酸铵分析纯

():,,。

4.6硝酸溶液5+95量取50mL硝酸加入950mL水中混匀

():,,。

4.7硝酸溶液1+1量取50mL硝酸加入50mL水中混匀

(/):

4.8铅元素标准储备液1000mL或其他浓度采用经国家认证并授予标准物质证书的一定浓度

g

的单元素或多元素标准储备液。

(/):()、(),

4.9内标元素储备液1000mL或其他浓度铼Re铋Bi等采用经国家认证并授予标准物质

g

证书的一定浓度的单元素或多元素标准储备液。

1

/—

GBT382912019

5仪器设备

电感耦合等离子体质谱仪()。

5.1ICP-MS

:。

5.2微波消解仪配有聚四氟乙烯消解管或其他合适的消解管

5.3可调式电热板或电热套。

5.4马弗炉。

5.5不锈钢底筛的粗磨机或切割机。

5.6离心研磨器或球磨仪。

:。

5.7分析天平精度为0.0001g

:、、,。

5.8塑料容量瓶25mL50mL100mLA级

:,,。

注必要时所用玻璃器皿及聚四氟乙烯消解管可在稀硝酸中浸泡12h以上再用水冲洗干净后使用

6分析步骤

6.1样品粉碎

。

塑料材质的差异将导致最终可获得的最小粉末粒径不同粉碎后粒径仍然较大的样品也可通过延

。:

长消解时间等方式促使样品消解完全可根据实验室条件选用以下样品粉碎方法

)手工剪切:

a

手工剪切适用于粗剪和制备需要进一步粉碎的样品。

)/:

b粗磨碾碎

。/。

采用粗磨机或切割机等粗磨碾碎适用于将样品的直径减小至大约0.1mm
