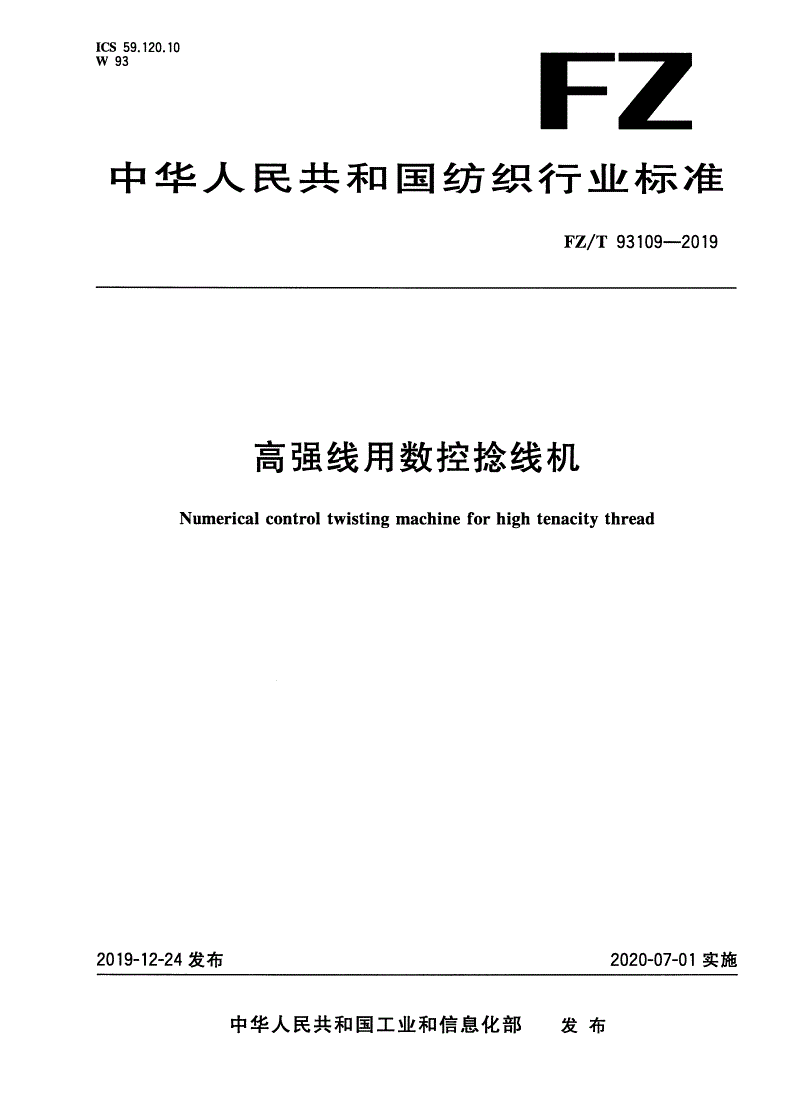

FZ/T 93109-2019 高强线用数控捻线机

ICS59.120.10

W93

FZ

中华人民共和国纺织行业标准

FZ/T93109—201X

高强线用数控捻线机

Numericalcontroltwistingmachineforhightenacitythread

（报批稿）

20XX-XX-XX发布20XX-XX-XX实施

中华人民共和国工业和信息化部发布

FZ/T931XX—201X

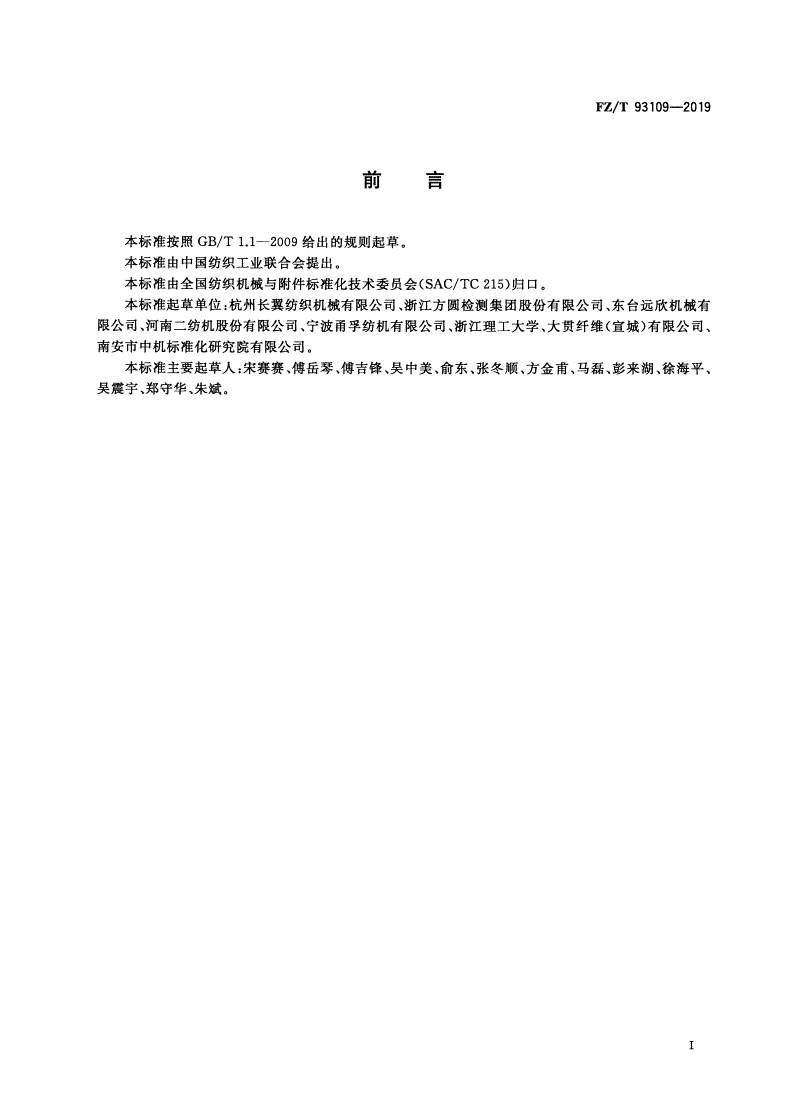

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由中国纺织工业联合会提出。

本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。

本标准起草单位:杭州长翼纺织机械有限公司、浙江方圆检测集团股份有限公司、东台远欣机械

有限公司、河南二纺机股份有限公司、宁波甬孚纺机有限公司、浙江理工大学、大贯纤维（宣城）有限

公司、南安市中机标准化研究院有限公司。

本标准主要起草人:宋赛赛、傅岳琴、傅吉锋、吴中美、俞东、张冬顺、方金甫、马磊、彭来湖、

徐海平、吴震宇、郑守华、朱斌。

I

FZ/T931XX—201X

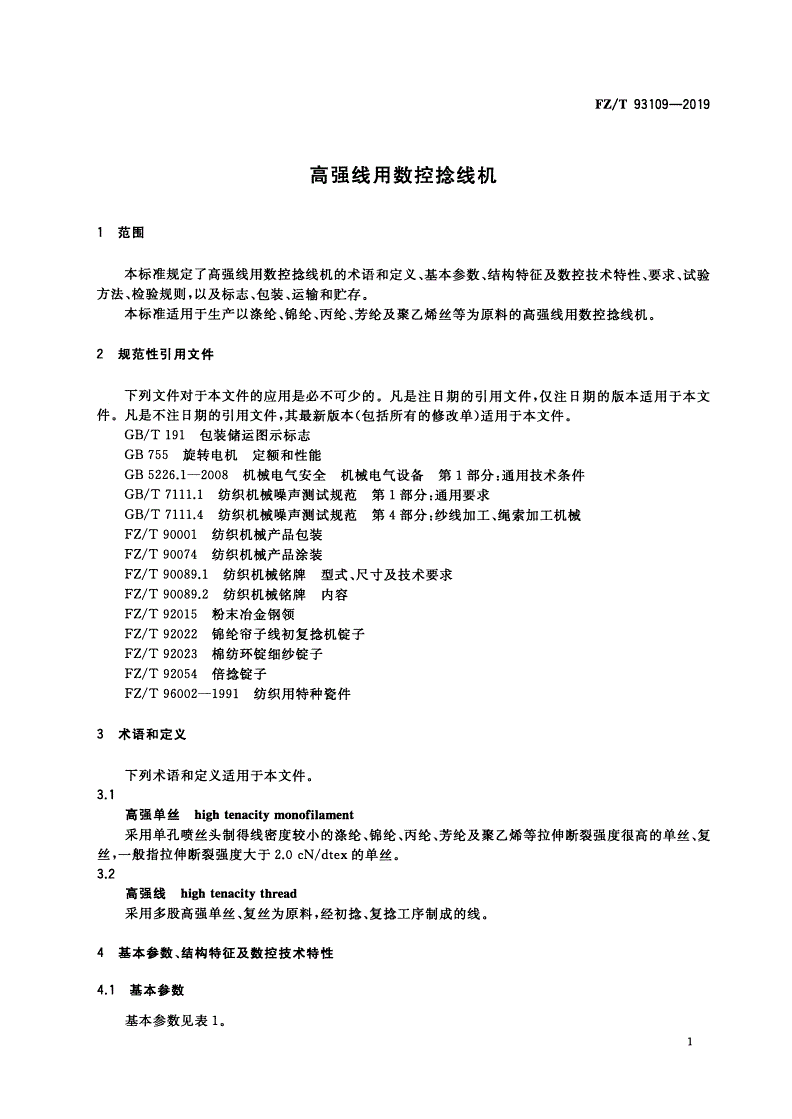

高强线用数控捻线机

1范围

本标准规定了高强线用数控捻线机的术语和定义、基本参数、结构特征及数控技术特性、要求、试

验方法、检验规则，以及标志、包装、运输和贮存。

本标准适用于生产以涤纶、锦纶、丙纶、芳纶及聚乙烯丝等为原料的高强线用数控捻线机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB755旋转电机定额和性能

GB5226.1—2008机械电气安全机械电气设备第1部分：通用技术条件

GB/T7111.1纺织机械噪声测试规范第1部分：通用要求

GB/T7111.4纺织机械噪声测试规范第4部分：纱线加工、绳索加工机械

FZ/T90001纺织机械产品包装

FZ/T90074纺织机械产品涂装

FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求

FZ/T90089.2纺织机械铭牌内容

FZ/T92015粉末冶金钢领

FZ/T92022锦纶帘子线初复捻机锭子

FZ/T92023棉纺环锭细纱锭子

FZ/T92054倍捻锭子

FZ/T96002—1991纺织用特种瓷件

3术语和定义

下列术语和定义适用于本文件。

3.1

高强单丝hightenacitymonofilament

采用单孔喷丝头制得线密度较小的涤纶、锦纶、丙纶、芳纶及聚乙烯等拉伸断裂强度很高的单丝、

复丝，一般指拉伸断裂强度大于2.0cN/dtex的单丝。

1

FZ/T931XX—201X

3.2

高强线hightenacitythread

采用多股高强单丝、复丝为原料，经初捻、复捻工序制成的线。

4基本参数、结构特征及数控技术特性

4.1基本参数

基本参数见表1。

表1

项目基本参数

初捻纤维线密度/dtex333～11100

复捻纤维线密度/dtex1998～66600

合并根数/根3～6

初捻锭子转速/(r/min)≥1000

复捻锭子转速/(r/min)≥1000

钢领内径/mm165～254

钢领板升降动程/mm300～540
