GB/T 26482-2011 止回阀 耐火试验
GB/T 26482-2011 Fire type-testing requirement for check valves
基本信息
本标准适用于石油管线用止回阀和井口装置用止回阀。
发布历史
-
2011年05月
研制信息
- 起草单位:
- 合肥通用机械研究院、合肥通用机电产品检测院、石油工业井控装置质量监督检验中心
- 起草人:
- 王晓钧、张继伟、江雨蓠、吴磊、刘晓春
- 出版信息:
- 页数:12页 | 字数:19 千字 | 开本: 大16开
内容描述
ICS23.060.50
J16
中华人民共和国国家标准
/—
GBT264822011
止回阀耐火试验
Firete-testinreuirementforcheckvalves
ypgq
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
2011-05-12发布2011-10-01实施
中华人民共和国国家质量监督检验检疫总局
发布
中国国家标准化管理委员会
/—
GBT264822011

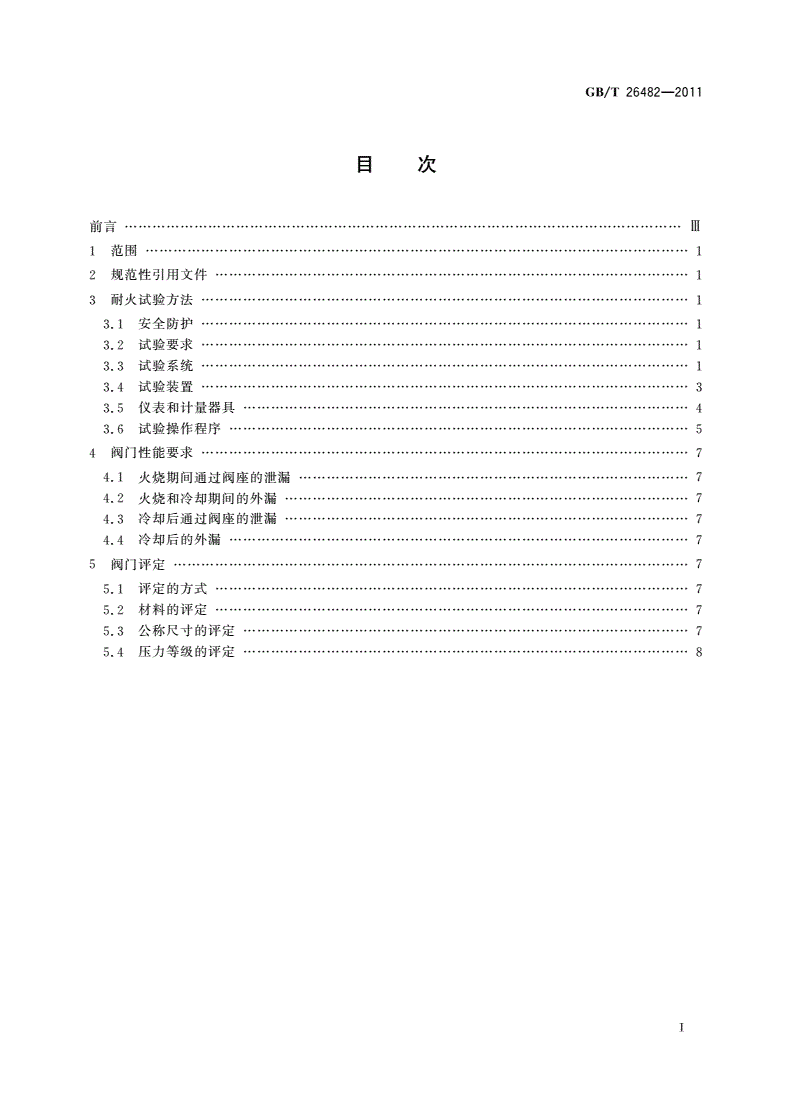

目次
前言…………………………Ⅲ
1范围………………………1
2规范性引用文件…………………………1
3耐火试验方法……………1
3.1安全防护……………1
3.2试验要求……………1
3.3试验系统……………1
3.4试验装置……………3
3.5仪表和计量器具……………………4
3.6试验操作程序………………………5
4阀门性能要求……………7
4.1火烧期间通过阀座的泄漏…………7
4.2火烧和冷却期间的外漏……………7
4.3冷却后通过阀座的泄漏……………7
4.4冷却后的外漏………………………7
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
5阀门评定…………………7
5.1评定的方式…………………………7
5.2材料的评定…………………………7
5.3公称尺寸的评定……………………7
5.4压力等级的评定……………………8
Ⅰ
/—
GBT264822011

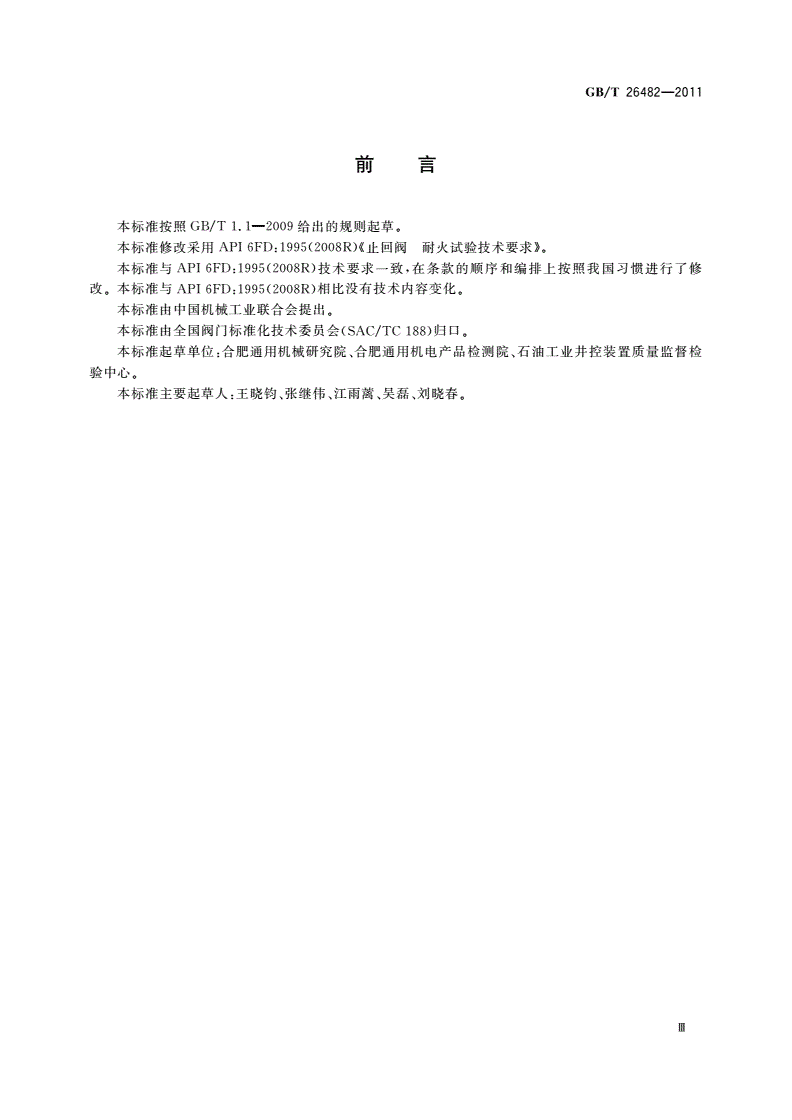

前言
本标准按照/—给出的规则起草。
GBT1.12009
本标准修改采用:()《止回阀耐火试验技术要求》。
API6FD19952008R
:(),
本标准与API6FD19952008R技术要求一致在条款的顺序和编排上按照我国习惯进行了修
。:()。
改本标准与API6FD19952008R相比没有技术内容变化
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
Ⅲ
/—
GBT264822011
止回阀耐火试验
1范围
、、。
本标准规定了止回阀耐火试验的耐火试验方法阀门性能要求阀门评定
本标准适用于石油管线用止回阀和井口装置用止回阀。
2规范性引用文件
。,
下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文
。,()。
件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件
/钢制阀门一般要求(/—,:,)
GBT12224GBT122242005ASTMB16.34a1998NEQ
/管线阀门技术条件(/—,:,)
GBT19672GBT196722005ISO143131999MOD
/井口装置和采油树规范
SYT5127
3耐火试验方法
3.1安全防护
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
,,
止回阀的耐火试验是具有潜在危险的试验被试止回阀在火烧时阀体腔内压力增加有可能产生破
。,。
裂因此在试验场地内应设置防护人身安全的保护措施
3.2试验要求
,,,
3.2.1被试止回阀在正常的安装位置试验用水做试验介质应在其指定流向的反向端施加试验压力
保持到火烧结束。
,。
3.2.2试验的燃料应采用气体燃料火源应有足够的能力使被试止回阀完全被火焰包裹被试止回阀
不得隔火保护。
,,
3.2.3火烧过程持续时间30min火焰的温度应在761℃~980℃之间火焰的温度由3.4.3所指定
位置的热电偶和测温块进行监测。
,。,。
3.2.4火烧时应观察阀门的情况火烧结束后同时检测阀门的内漏量和外漏量
3.3试验系统
止回阀耐火试验装置系统按图所示。
1
1
/—
GBT264822011
说明:
———试验泵;———燃料供给阀;———排气阀;
1917
2———压力泄放阀;10———试验炉;18———冷凝器;
———储水罐;———被试止回阀;———计量筒;
31119
4———液位计;12———燃气火头;20———止回阀;
———供水阀;———火焰热电偶;———截止阀;
51321
———截止阀;———火焰测温块;———截止阀;
61422
———压力表;———泄压阀;———排气阀;
71523
———阻汽管;———截止阀;———排气阀。
81624
a)用泵作为压力源的试验系统
国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页
说明:
———压缩气源;———燃料供给阀;———排气阀;
1917
2———气体压力调节阀;10———试验炉;18———冷凝器;
———储水罐;———被试止回阀;———计量筒;
31119
4———液位计;12———燃气火头;20———泄压阀;
———供水阀;———火焰热电偶;———截止阀;
51321
———截止阀;———火焰测温块;———截止阀;
61422
———压力表;———泄压阀;———排气阀;
715
