LY/T 1104-2011 转子式干燥机

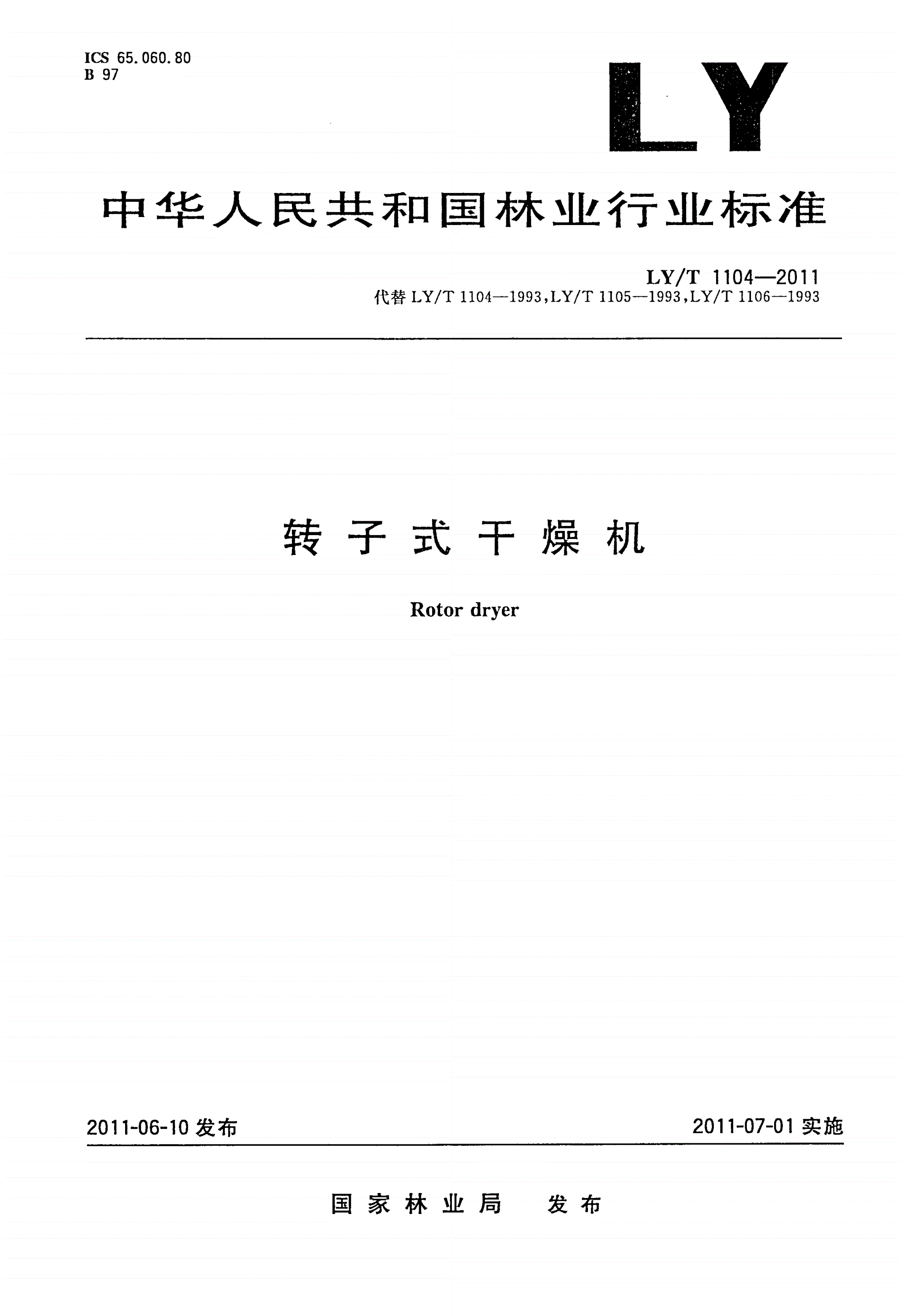

ICS65．060．80

B97

LY

中华人民共和国林业行业标准

1104—2011

LY／T

代替LY／T1104--1993，LY／T1105—1993，LY／T

1106一1993

转子式干燥机

Rotor

dryer

201201

1—06-10发布

国家林业局发布

1104—2011

LY／T

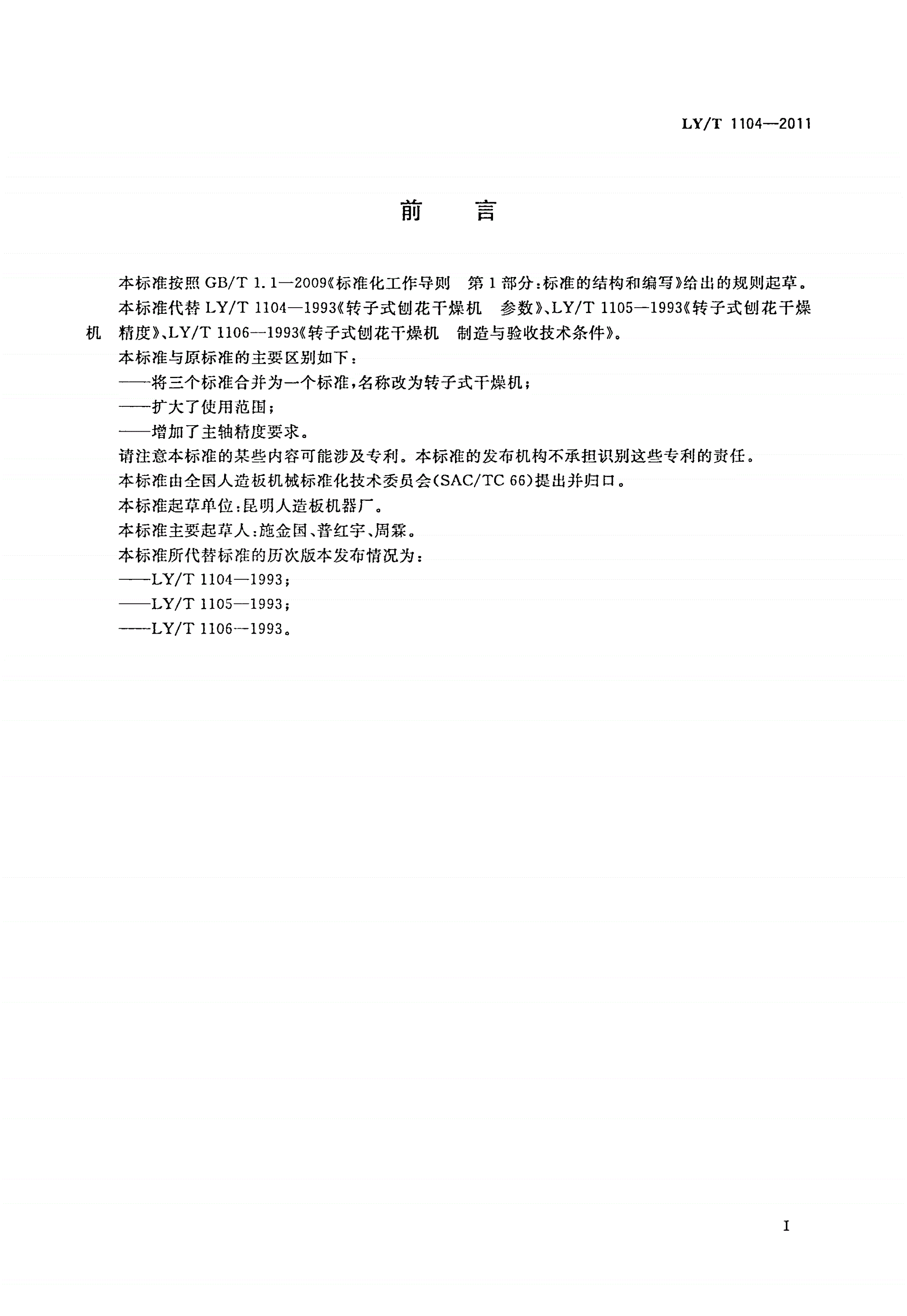

月U吾

本标准按照GB／T1．1—2009《标准化工作导则第l部分：标准的结构和编写》给出的规则起草。

本标准代替LY／T1104--1993(转子式刨花干燥机参数》、LY／T

机精度》、LY／T1106--1993《转子式刨花干燥机制造与验收技术条件》。

本标准与原标准的主要区别如下：

——将三个标准合并为一个标准，名称改为转子式干燥机；

一扩大了使用范围；

一增加了主轴精度要求。

请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

本标准由全国人造板机械标准化技术委员会(SAC／TC66)提出并归口。

本标准起草单位：昆明人造板机器厂。

本标准主要起草人：施金国、普红宇、周霖。

本标准所代替标准的历次版本发布情况为：

——LY／T1104—1993：

——LY／T11051993；

——LY／T1106一1993。

LY／T1104—2011

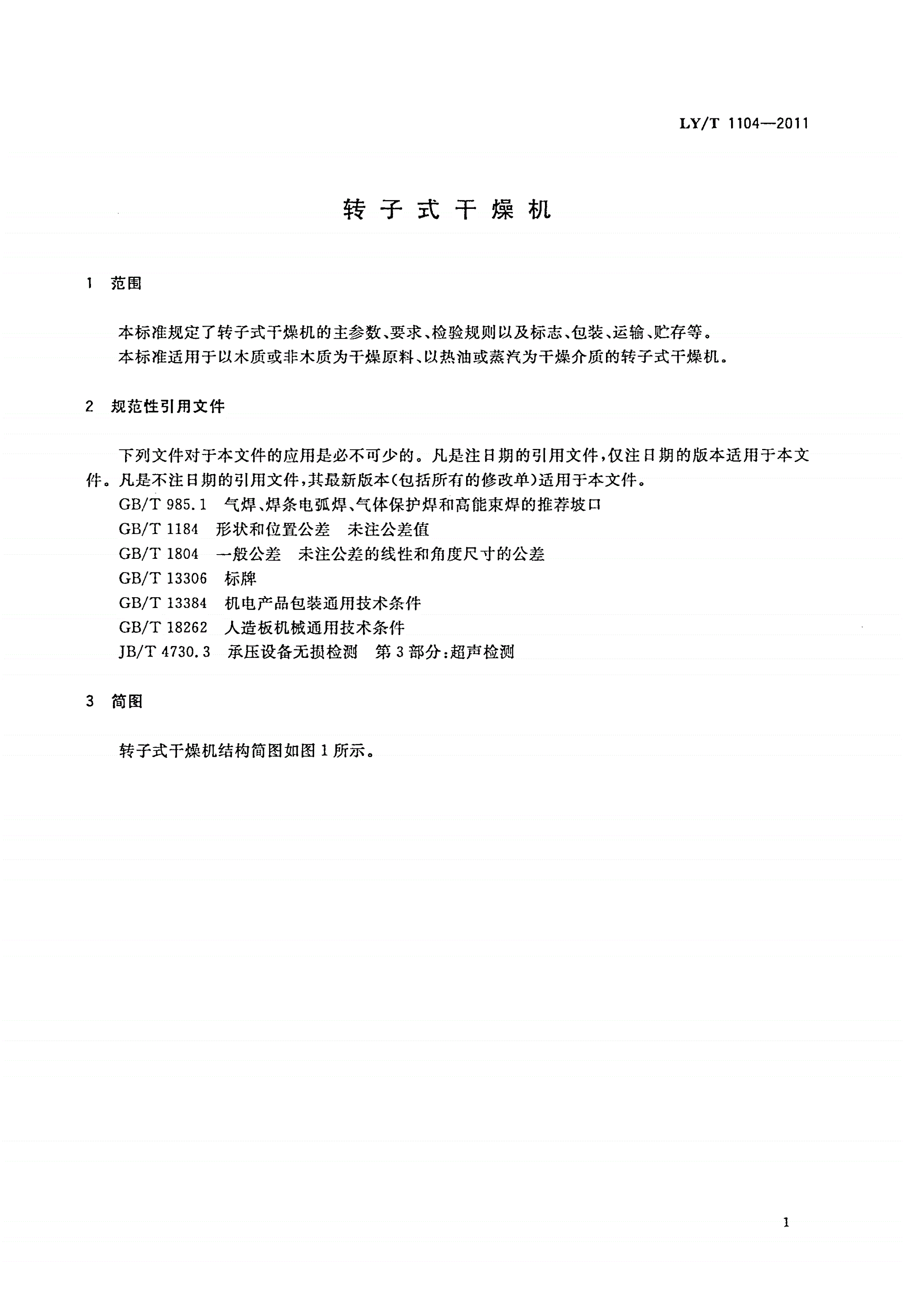

转子式干燥机

1范围

本标准规定了转子式干燥机的主参数、要求、检验规则以及标志、包装、运输、贮存等。

本标准适用于以木质或非木质为干燥原料、以热油或蒸汽为干燥介质的转子式干燥机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB／T985．1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口

GB／T1184形状和位置公差未注公差值

GB／T

1804一般公差未注公差的线性和角度尺寸的公差

GB／T13306标牌

GB，／T13384机电产品包装通用技术条件

GB／T

18262人造板机械通用技术条件

JB／T4730．3承压设备无损检测第3部分：超声检测

3简图

转子式干燥机结构简图如图1所示。

1104～2011

LY／T

1——进料回转下料器6——下壳体；

2——上蔗体；7——加热管组

3——主轴：8——转子；

4——密封头；9——热风机组

5——动力驱动装置；

注：本匿不限制转子式干燥机具津结构形式。

图1转子式干燥机结构简图

4主参数

转子式干燥机的主参数为转子直径(见表1)。

表1转子式干燥机主参数单位为毫米

5要求

5．1一般要求

5．1．1转子式干燥机的设计、制造与验收应符合本标准和GB／T18262的规定。

5．1．2角钢、槽钢、钢管等焊接件，焊前应校直，焊后应整形，其直线度允差不应大于1000：2。

5．1．3需进行机械加工的焊接结构件，本标准和图样中未予以规定的，其焊后加工的形状位置公差按

GB／T

1184中C级的规定执行。

行；对非机械加工表面，按IT16级执行。

5．1．5转子式干燥机焊缝的外形尺寸及表面质量应符合下列要求：

2

a)焊缝的外形尺寸应符合GB／T985．1以及产品图样的要求，在焊缝与母材的交界处应圆滑

过渡；

b)焊缝或热影响区表面不应有肉眼可见的裂纹、气孔、夹渣、弧坑、未熔合和焊瘤等缺陷；

c)对于承受压力的焊缝，其咬边深度不大于0．5mm，咬边连续长度不大于100mm，焊缝两侧咬

边总长不超过焊缝长度的10％。

5．1．6电器元件及其他配套件应具有合格证，主要配套件、电器元件应与转子式干燥机同时进行试验。

5．1．7转子式干燥机的上下壳体外壁应有保温层，保温层材料的性能应保证壳体外壁温度与环境温度

之差不大于20℃。

5．1．8转子式干燥机应有火情报警装置及灭火装置。如有火情应采用蒸汽或热水进行灭火。

5．1．9出厂的转子式干燥机应保证成套性，并配备有使用、维护所需的专用工具、附件及备件。

5．1．10用户宜采用节能环保的导热油作为转子式干燥机的热介质，并应满足下列要求：

a)转子式干燥机的进口处热油温度不应大于230℃；

b)用户在工艺上应考虑二次热油循环系统，以便保证热油流量和控制干燥温度。

5．1．
