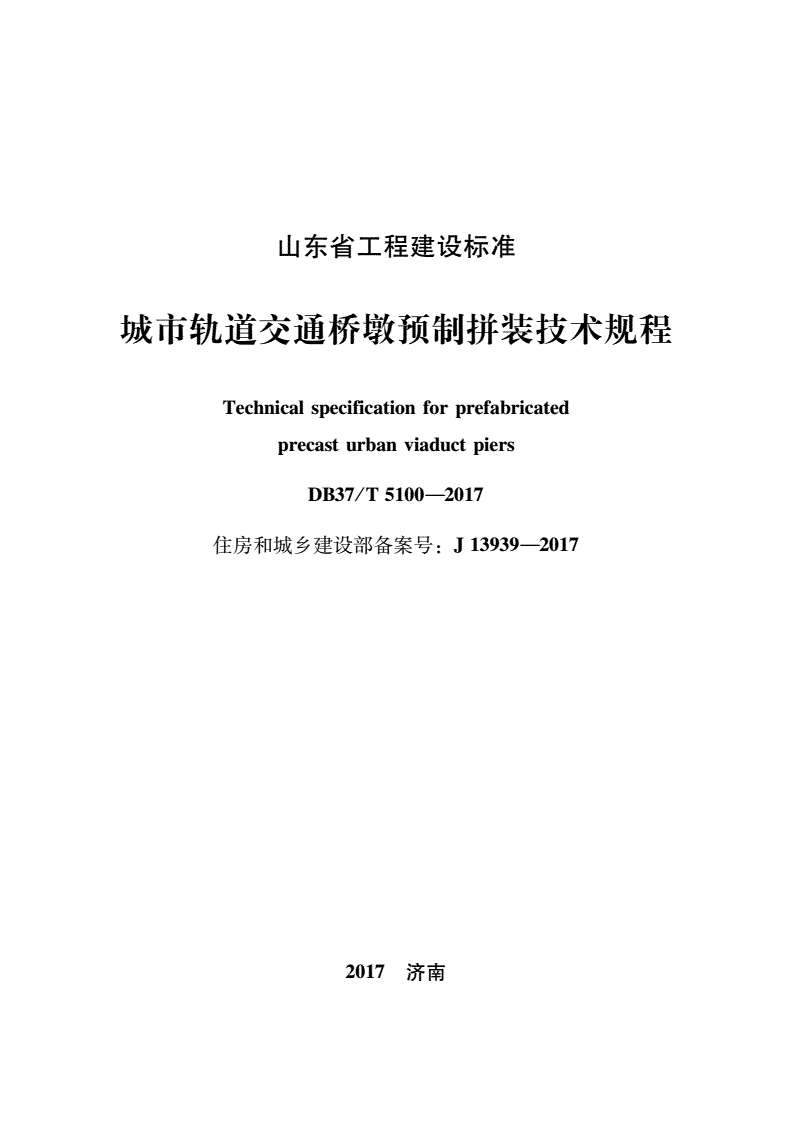

DB37/T 5100-2017 城市轨道交通桥墩预制拼装技术规程

山东省工程建设标准

城市轨道交通桥墩预制拼装技术规程

Ｔｅｃｈｎｉｃａｌｓｐｅｃｉｆｉｃａｔｉｏｎｆｏｒｐｒｅｆａｂｒｉｃａｔｅｄ

ｐｒｅｃａｓｔｕｒｂａｎｖｉａｄｕｃｔｐｉｅｒｓ

ＤＢ３７／Ｔ５１００—２０１７

住房和城乡建设部备案号：Ｊ１３９３９—２０１７

２０１７济南

书

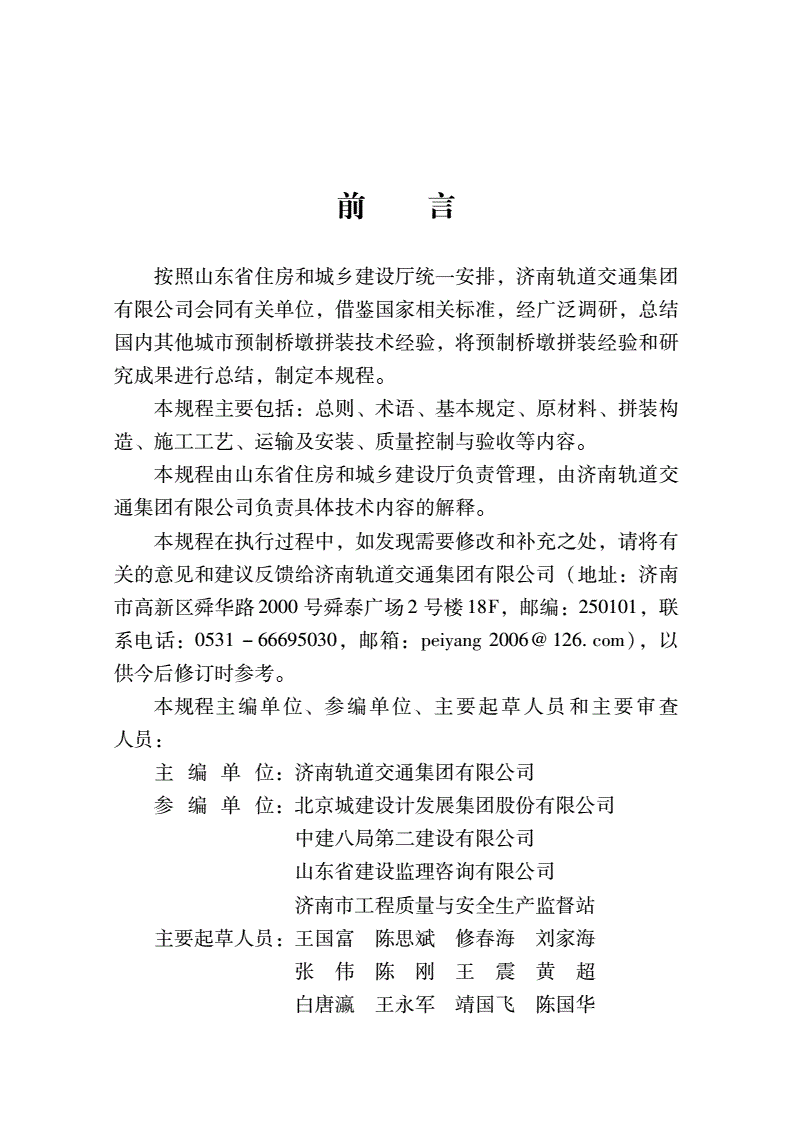

前言

按照山东省住房和城乡建设厅统一安排，济南轨道交通集团

有限公司会同有关单位，借鉴国家相关标准，经广泛调研，总结

国内其他城市预制桥墩拼装技术经验，将预制桥墩拼装经验和研

究成果进行总结，制定本规程。

本规程主要包括：总则、术语、基本规定、原材料、拼装构

造、施工工艺、运输及安装、质量控制与验收等内容。

本规程由山东省住房和城乡建设厅负责管理，由济南轨道交

通集团有限公司负责具体技术内容的解释。

本规程在执行过程中，如发现需要修改和补充之处，请将有

关的意见和建议反馈给济南轨道交通集团有限公司（地址：济南

市高新区舜华路２０００号舜泰广场２号楼１８Ｆ，邮编：２５０１０１，联

系电话：０５３１－６６６９５０３０，邮箱：ｐｅｉｙａｎｇ２００６＠１２６ｃｏｍ），以

供今后修订时参考。

本规程主编单位、参编单位、主要起草人员和主要审查

人员：

主编单位：济南轨道交通集团有限公司

参编单位：北京城建设计发展集团股份有限公司

中建八局第二建设有限公司

山东省建设监理咨询有限公司

济南市工程质量与安全生产监督站

主要起草人员：王国富陈思斌修春海刘家海

张伟陈刚王震黄超

白唐瀛王永军靖国飞陈国华

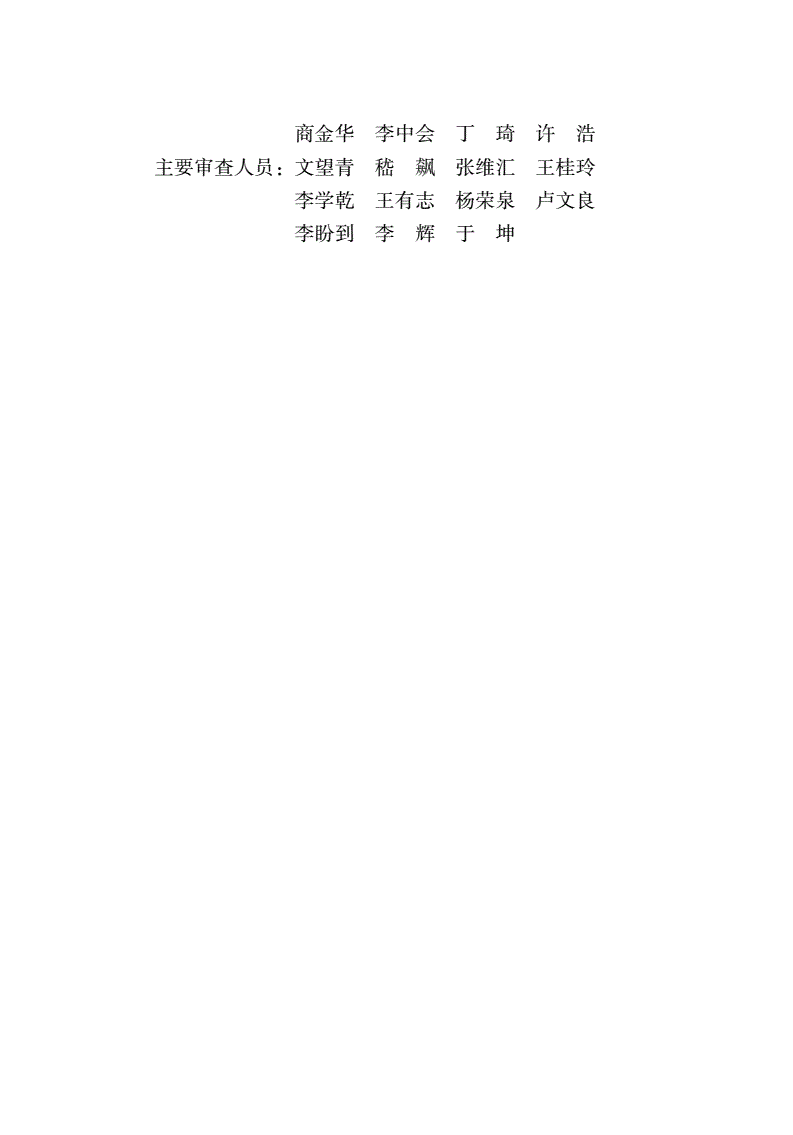

商金华李中会丁琦许浩

主要审查人员：文望青嵇飙张维汇王桂玲

李学乾王有志杨荣泉卢文良

李盼到李辉于坤

目次

１总则!!!!!!!!!!!!!!!!!!!!!!!１

２术语!!!!!!!!!!!!!!!!!!!!!!!２

３基本规定!!!!!!!!!!!!!!!!!!!!!４

４原材料!!!!!!!!!!!!!!!!!!!!!!５

４１一般原则!!!!!!!!!!!!!!!!!!!５

４２混凝土!!!!!!!!!!!!!!!!!!!!５

４３钢材!!!!!!!!!!!!!!!!!!!!!５

４４预应力筋－锚具组装件!!!!!!!!!!!!!６

４５灌浆料!!!!!!!!!!!!!!!!!!!!７

４６垫层!!!!!!!!!!!!!!!!!!!!!７

４７连接套筒!!!!!!!!!!!!!!!!!!!８

４８波纹管!!!!!!!!!!!!!!!!!!!!８

４９环氧粘结剂!!!!!!!!!!!!!!!!!!９

５拼装构造!!!!!!!!!!!!!!!!!!!!!１０

５１设计计算!!!!!!!!!!!!!!!!!!１０

５２构造要求!!!!!!!!!!!!!!!!!!１０

６预制施工!!!!!!!!!!!!!!!!!!!!!１２

６１一般规定!!!!!!!!!!!!!!!!!!１２

６２场地要求!!!!!!!!!!!!!!!!!!１３

６３墩柱预制施工!!!!!!!!!!!!!!!!１３

６４盖梁预制施工!!!!!!!!!!!!!!!!１４

６５连接套筒施工!!!!!!!!!!!!!!!!１５

６６波纹管施工!!!!!!!!!!!!!!!!!１６

６７预制构件存放!!!!!!!!!!!!!!!!１６

７运输及安装!!!!!!!!!!!!!!!!!!!!１７

７１一般规定!!!!!!!!!!!!!!!!!!１７

７２吊装!!!!!!!!!!!!!!!!!!!!１８

７３运输!!!!!!!!!!!!!!!!!!!!１８

７４预制墩柱和承台安装!!!!!!!!!!!!!１８

７５预制盖梁与墩柱连接!!!!!!!!!!!!!１９

７６预制墩柱节段拼装!!!!!!!!!!!!!!１９

７７灌浆连接工艺!!!!!!!!!!!!!!!!２０

８质量控制与验收!!!!!!!!!!!!!!!!!!２２

８１一般规定!!!!!!!!!!!!!!!!!!２２

８２检验规则!!!!!!!!!!!!!!!!!!２２

８３工程质量验收单元的划分!!!!!!!!!!!２３

８４工程施工质量验收的程序和组织!!!!!!!!２５

８５预制构件的制造验收!!!!!!!!!!!!!２６

８６预制构件的安装验收!!!!!!!!!!!!!２９

本规程用词说明!!!!!!!!!!!!!!!!!!!３１

引用标准名录!!!!!!!!!!!!!!!!!!!!３２

附：条文说明!!!!!!!!!!!!!!!!!!!!３５

Ｃｏｎｔｅｎｔｓ

１ＧｅｎｅｒａｌＰｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!!!!!!!１

２Ｔｅｒｍｓ!!!!!!!!!!!!!!!!!!!!!!!２

３ＢａｓｉｃＲｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!!!４

４Ｒａｗｍａｔｅｒｉａｌ!!!!!!!!!!!!!!!!!!!!５

４１Ｂａｓｉｃｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!５

４２Ｃｏｎｃｒｅｔｅ!!!!!!!!!!!!!!!!!!!５

４３Ｒｅｉｎｆｏｒｃｅｍｅｎｔ!!!!!!!!!!!!!!!!!５

４４Ｓｔｅｅｌｓｔｒａｎｄ!!!!!!!!!!!!!!!!!!６

４５Ｃｅｍｅｎｔｇｒｏｕｔｉｎｇｍａｔｅｒｉａｌ!!!!!!!!!!!!７

４６Ｃｕｓｈｉｏｎ!!!!!!!!!!!!!!!!!!!７

４７Ｃｏｎｎｅｃｔｉｎｇｓｌｅｅｖｅ!!!!!!!!!!!!!!!８

４８ｂｅｌｌｏｗｓ!!!!!!!!!!!!!!!!!!!!８

４９Ｅｐｏｘｙｂｉｎｄｅｒ!!!!!!!!!!!!!!!!!９

５Ｄｅｓｉｇｎ!!!!!!!!!!!!!!!!!!!!!!１０

５１Ｄｅｓｉｇｎｃａｌｃｕｌａｔｉｏｎ!!!!!!!!!!!!!!!１０

５２Ｄｅｔａｉｌｉｎｇｄｅｓｉｇｎ!!!!!!!!!!!!!!!!１０

６Ｃｏｎｓｔｒｕｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙ!!!!!!!!!!!!!!!１２

６１Ｂａｓｉｃｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!１２

６２Ｓｉｔｅｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!!１３

６３Ｐｒｏｃａｓｔｃｏｌｕｍｎｓ!!!!!!!!!!!!!!!!１３

６４Ｐｒｏｃａｓｔｃａｐｂｅａｍｓ!!!!!!!!!!!!!!!１４

６５Ｉｎｓｔａｌｌａｔｉｏｎｏｆｔｈｅｇｒｏｕｔｉｎｇｃｏｕｐｌｅｒｓ!!!!!!!!１５

６６Ｉｎｓｔａｌｌａｔｉｏｎｏｆｔｈｅｇｒｏｕｔｉｎｇｄｕｃｔｓ!!!!!!!!!１６

６７Ｓｔｏｒａｇｅｏｆｃｏｍｐｏｎｅｎｔ!!!!!!!!!!!!!１６

７Ｔｒａｎｓｐｏｒｔａｔｉｏｎａｎｄｉｎｓｔａｌｌｉｎｇ!!!!!!!!!!!!!１７

７１Ｂａｓｉｃｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!１７

７２Ｈｏｉｓｔｉｎｇ!!!!!!!!!!!!!!!!!!!１８

７３Ｔｒａｎｓｐｏｒｔａｔｉｏｎ!!!!!!!!!!!!!!!!１８

７４Ａｓｓｅｍｂｌｙｂｅｔｗｅｅｎｃｏｌｕｍｎａｎｄｐｉｌｅｆｏｏｔｉｎｇ!!!!!１８

７５Ａｓｓｅｍｂｌｙｂｅｔｗｅｅｎｃｏｌｕｍｎａｎｄｃａｐｂｅａｍ!!!!!!１９

７６Ａｓｓｅｍｂｌｙｂｅｔｗｅｅｎｃｏｌｕｍｎｓ!!!!!!!!!!!１９

７７Ｇｒｏｕｔｉｎｇｐｒｅｃｅｄｕｒｅｓ!!!!!!!!!!!!!!２０

８Ｑｕａｌｉｔｙｃｏｎｔｒｏｌａｎｄａｃｃｅｐｔａｎｃｅ!!!!!!!!!!!!２２

８１Ｂａｓｉｃｒｅｑｕｉｒｅｍｅｎｔｓ!!!!!!!!!!!!!!２２

８２Ｉｎｓｐｅｃｔｉｏｎｒｕｌｅｓ!!!!!!!!!!!!!!!!２２

８３Ｕｎｉｔｄｉｖｉｓｉｏｎ!!!!!!!!!!!!!!!!!２３

８４Ａｃｃｅｐｔａｎｃｅｐｒｏｃｅｄｕｒｅａｎｄｏｒｇａｎｉｚａｔｉｏｎ!!!!!!２５

８５Ｃｏｎｓｔｒｕｃｔｉｏｎ!!!!!!!!!!!!!!!!!２６

８６Ａｓｓｅｍｂｌｙ!!!!!!!!!!!!!!!!!!２９

Ｔｈｅｉｎｓｔｒｕｃｔｉｏｎｓｏｆｔｈｉｓｒｅｇｕｌａｔｉｏｎ!!!!!!!!!!!!!３１

Ｒｅｆｅｒｅｎｃｅｓｔａｎｄａｒｄｄｉｒｅｃｔｏｒｙ!!!!!!!!!!!!!!!３２

Ａｄｄｉｔｉｏｎ：Ｅｘｐｌａｎａｔｉｏｎｏｆｐｒｏｖｉｓｉｏｎｓ!!!!!!!!!!!!３５

１总则

１０１为了指导城市轨道交通桥墩预制拼装施工，做到安全适

用、经济合理、技术先进、确保质量和施工安全，统一检测验收

标准，制定本规程。

１０２本规程适用于山东省内抗震设防烈度为７度地区的城市

轨道交通桥墩预制拼装施工。

１０３预制墩柱与承台、墩柱与盖梁和墩柱节段之间采用灌浆

套筒（波纹管）连接时，应采取相应的构造保证措施。

１０４城市轨道交通桥墩的预制、拼装施工和质量控制内容除

应符合本规程外，尚应符合国家、行业及山东省有关规范、标准

的规定。

１

书

２术语

２０１预制混凝土构件ｐｒｅｃａｓｔｃｏｎｃｒｅｔｅｃｏｍｐｏｎｅｎｔ

在预制厂预先生产制作的混凝土桥墩（柱）、盖梁，简称预

制构件。

２０２桥墩拼装ｐｒｅｆａｂｒｉｃａｔｅｄｂｒｉｄｇｅｐｉｅｒｓ

预制混凝土桥墩（柱）、盖梁等构件，通过各种可靠的拼装

方式，形成整体的桥梁结构。

２０３钢筋套筒灌浆连接ｒｅｂａｒｓｐｌｉｃｉｎｇｂｙｇｒｏｕｔ－ｆｉｌｌｅｄｃｏｕｐｌｉｎｇｓｌｅｅｖｅ

在预制混凝土构件内预埋的金属套筒中插入钢筋并灌注灌浆

料拌合物，通过拌合物硬化形成整体并实现传力的钢筋连接

方式。

２０４钢筋连接用灌浆套筒ｔｈｅｇｒｏｕｔｉｎｇｃｏｕｐｌｅｒｆｏｒｒｅｂａｒｓｓｐｌｉｃｉｎｇ

通过灌浆料的传力作用将钢筋对接连接所用的金属套筒，通

常采用铸造工艺或者机械加工工艺制造，包括全灌浆套筒和半灌

浆套筒两种形式。

２０５波纹管连接ｒｅｂａｒｌａｐｐｉｎｇｉｎｇｒｏｕｔ－ｆｉｌｌｅｄｈｏｌｅｆｏｒｍｅｄｗｉｔｈ

ｍｅｔａｌｂｅｌｌｏｗ

在预制混凝土构件中预埋波纹管形成孔道，在孔道中插入需

搭接的钢筋，并灌注灌浆料而实现的钢筋搭接连接方式。

２０６钢筋的最小保护层厚度Ｔｈｅｍｉｎｉｍｕｍｔｈｉｃｋｎｅｓｓｏｆｐｒｏｔｅｃ

ｔｉｏｎｌａｙｅｒｏｆｓｔｅｅｌ

从混凝土表面到最外层钢筋外缘之间的最小距离。对后张法

预应力筋，为管道或孔道外边缘到混凝土表面的距离。

２０７混凝土抗剪粗糙面ｃｏｎｃｒｅｔｅｒｏｕｇｈｓｕｒｆａｃｅｆｏｒｓｈｅａｒｒｅｓｉｓｔｉｎｇ

预制构件结合面上用于抗剪的凹凸不平或骨料显露的表面，

２

简称粗糙面。

２０８灌浆料ｇｒｏｕｔ

在钢筋连接用的套筒（波纹管）中灌注的一种材料。灌浆

料以水泥为基本材料，配以适当的细骨料，以及少量的混凝土外

加剂和其他材料混合组成，加水搅拌后具有大流动度、早强、高

强、微膨胀等特性。

２０９接缝ｊｏｉｎｔ

预制构件与预制构件或现浇构件混凝土之间的交界面。

２０１０砂浆垫层ｂｅｄｄｉｎｇｍｏｒｔａｒ

填充在不同类型构件拼接缝之间的高强无收缩砂浆过渡层。

２０１１调节垫块ａｄｊｕｓｔｍｅｎｔｃｕｓｈｉｏｎｂｌｏｃｋ

设置在不同类型预制构件拼接缝之间的垫块，用于调节构件

标高、水平度、垂直度以及控制砂浆垫层的厚度。

２０１２调节设备ａｄｊｕｓｔｍｅｎｔｅｑｕｉｐｍｅｎｔ

用于调整预制构件空间姿态的设备。

３

３基本规定

３０１灌浆套筒（波纹管）用于预制桥墩拼装之间的连接时，

应采取必要的构造保证措施，并进行试验验证套筒连接的可

靠性。

３０２在预制桥墩设计阶段，应协调和加强设计、预制、运输、

施工等单位之间的关系和配合，应遵循通用化、模数化、标准化

的原则，合理确定预制构件的尺寸和形状。

３０３各项工序施工前，应根据施工技术现状、技术水平、设

计要求、施工和安装精度要求、现场情况等编制施工组织设计。

３０４预制墩柱、预制盖梁等构件应在专业预制场生产。预制

构件验收合格后方能出场，出厂前应在明显位置进行标识，包含

工程名称、位置、施工、监理单位，编号、日期等。

３０５预制桥墩应按１００年使用寿命设计。

３０６施工前应进行全过程样板施工，作为后续施工验收的

依据。

３０７宜运用ＢＩＭ信息化技术，实现设计、施工的信息化管理。

宜建立预制构件质量可追溯的编码标识系统和信息管理系统，便

于预制构件在设计、生产、存放、运输、安装和使用过程中的信

息查询和追溯。

３０８预制桥墩拼装应按分部工程进行验收，过程资料按单构

件归档，灌浆连接资料随套筒（波纹管）所处构件归档。

３０９在预制桥梁构件连接部位宜预埋监测元件，进行长期

监测。

４

４原材料

４１一般原则

４１１原材料应有供应商提供的出厂检验合格证书，并应按有

关检验项目、批次规定，严格实施进场检验。

４１２所有原材料的采购厂家、料源必须报审，必须经检验合

格并得到监理工程师的书面认可方可进场。

４１３对检验合格的场内材料必须进行复检，并经监理工程师

批准方可使用。

４１４原材料在运输或工地存贮时应有固定的地点和明确的标

识，不得混入影响质量的有害杂质，应按照不同品种、规格分开

存放。

４１５堆放场地地面应硬化，设置顶棚，防风保温，地面应平

整、排水通畅。

４２混凝土

４２１综合考虑预制桥墩构件的重要性、施工单位的施工水平

等因素，混凝土宜采用高性能混凝土，混凝土强度等级不宜低

于Ｃ４０。

４２２预制拼装桥墩所使用混凝土应符合现行行业标准《铁路

混凝土》ＴＢ／Ｔ３２７５、《铁路混凝土结构耐久性设计规范》ＴＢ

１０００５的相关要求。

４３钢材

４３１钢筋混凝土结构用钢筋的品种应符合下列现行国家标准

５

的规定：

《钢筋混凝土用钢第１部分：热轧光圆钢筋》ＧＢ／Ｔ１４９９１

《钢筋混凝土用钢第２部分：热轧带肋钢筋》ＧＢ／Ｔ１４９９２

４３２钢筋应具有出厂质量证明书，进场时除应检查外观和标

识外，尚应按批号、规格等分批抽样进行力学性能检验。

４３３钢筋在施工过程中，应采取适当措施，防止钢筋产生锈

蚀。对预留钢筋外露部分，宜采取包裹、涂刷防锈材料或其他有

效方式，进行临时性防护。

４３４钢筋级别、种类、直径应按设计规定采用，当需要代换

时，应得到设计人员的书面认可。

４４预应力筋－锚具组装件

４４１预制桥墩拼装用预应力筋宜采用预应力钢绞线，也可采

用精轧螺纹钢。

４４２预制桥墩拼装中的无粘结或有粘结预应力筋－锚具组装

件的锚固性能，应符合下列规定：

１锚具的静载锚固性能应符合下式要求：

ηａ≥０９５（４４２－１）

Ｅａｐｕ≥２０％（４４２－２）

式中ηａ———预应力筋－锚具组装件静载试验测得的锚具效率

系数；

Ｅａｐｕ———预应力筋－锚具组装件达到实测极限拉力时的总

应变。

２预应力筋－锚具组装件的抗震周期荷载性能，应确保预

应力筋在锚具夹持区域不发生破断。

３无粘结预应力筋耐久性应满足现行行业标准《无粘结预

应力混凝土结构技术规程》ＪＧＪ９２的相关要求。

６

４４３新型预应力筋－锚具组装件应经过有资质的检测单位检

测，并出具相应的合格报告，方可使用。

４５灌浆料

４５１灌浆套筒（波纹管）连接用水泥灌浆料应为高强无收缩

水泥灌浆料，其技术指标，除符合现行行业标准《水泥基灌浆材

料》ＪＣ／Ｔ９８６和《钢筋连接用套筒灌浆料》ＪＧ／Ｔ４０８外，尚应

符合表４５１－１的规定。

表４５１－１水泥灌浆料的主要技术指标

序号项目指标

１初始≥３００ｍｍ

流动度

２３０ｍｉｎ≥２６０ｍｍ

３１ｄ≥３５ＭＰａ

４抗压强度３ｄ≥６０ＭＰａ

５２８ｄ≥１００ＭＰａ

６竖向自由膨胀率（２４ｈ与３ｈ之差）００２％～０５０％

７氯离子含量≤００３％

８钢筋握裹力不低于钢筋应力

９泌水率０００％

４５２高强无收缩水泥灌浆料在干燥条件下未开封包装前，有

效存放时间不得大于３个月，开封后应立即使用，如有剩余应废

弃处理。

４６垫层

４６１不同类型构件拼接缝间宜采用高强无收缩灌浆料。

４６２当垫层采用高强度无收缩砂浆时，２８ｄ抗压强度应不低

于６０ＭＰａ，且高出被连接构件强度一个等级（７ＭＰａ），２８ｄ竖向

７

膨胀率应控制在００２％～０１０％。

４６３砂浆垫层应选用石英砂或质地坚硬、级配良好的中砂，

细度模数应不低于２６，含泥量应不大于１％，且不应有泥块

存在。

４６４砂浆垫层初凝时间宜大于２ｈ。

４７连接套筒

４７１灌浆连接套筒宜采用高强球墨铸铁制作，应符合现行行

业标准《钢筋连接用灌浆套筒》ＪＧ／Ｔ３９８的技术要求。

４７２灌浆连接套筒宜采用整体灌浆的方式。

４７３灌浆连接套筒一端为预制安装端，一端为现场拼装端，

中间应设钢筋限位挡板；两端钢筋伸入长度均不应小于１０ｄｓ（ｄｓ

为被连接纵向钢筋直径）；套筒下端应设置压浆口，套筒上端应

设置出浆口，压浆口下缘与端部净距应大于２０ｍｍ；套筒制作允

许偏差±２ｍｍ。

４７４灌浆连接套筒与高强无收缩水泥灌浆料组合体系性能应

符合现行行业标准《钢筋机械连接技术规程》ＪＧＪ１０７中Ｉ级连

接接头要求，且接头试件实测抗拉强度应不小于被连接钢筋的实

际拉断强度；应由具有相应资质的检验单位出具检验报告。

４７５厂家应提供与灌浆连接套筒相关的合格附属配件，包含

压浆管、出浆管、止浆塞等。

４８波纹管

４８１预应力波纹管可为金属波纹管或塑料波纹管。

４８２金属波纹管应符合现行行业标准《预应力混凝土用金属

波纹管》ＪＧ２２５的相关规定，塑料波纹管应符合现行行业标准

《预应力混凝土桥梁用塑料波纹管》ＪＴ／Ｔ５２９的相关规定；直径

８

应大于２ｄｓ（ｄｓ为被连接纵向钢筋直径），全长不应低于２４ｄｓ

（ｄｓ为被连接纵向钢筋直径），且不得拼接；内径不宜小于ｄｓ＋

４０ｍｍ，内径尺寸允许偏差±０５ｍｍ。

４８３波纹管下端应设压浆口，连接压浆管，上端应设置出浆

口，连接出浆管，压浆口下缘与端部净距应为２０～４０ｍｍ，浆管

的设置应考虑整体美观要求。

４８４波纹管储存和运输过程中应有防雨淋、锈蚀、污染、日

晒和损伤等的防护措施。

４９环氧粘结剂

４９１环氧粘结剂除应符合本节要求外，尚应符合现行国家标

准《混凝土加固设计规范》ＧＢ５０３６７和现行行业标准《公路桥

梁加固设计规范》ＪＴＧ／ＴＪ２２中的结构加固用粘结剂中Ａ级胶的

要求。

４９２同类构件之间用的环氧粘结剂初步固化时间不应小于

１ｈ，粘结时应在规定的两面涂刷厚度条件下，发生均匀的挤出

量，并仅有滴挂而无流淌现象。

４９３环氧粘结剂１ｄ抗压强度标准值应大于４０ＭＰａ，７ｄ抗压强

度标准值应大于６０ＭＰａ，７ｄ抗拉强度标准值应不小于９ＭＰａ，７ｄ

抗剪强度标准值应不小于２１ＭＰａ。

４９４环氧粘结剂应有防老化、防碳化、防腐蚀性的功能。

９

５拼装构造

５１设计计算

５１１满足本规程对灌浆连接套筒（波纹管）、高强无收缩水

泥浆灌浆材料及砂浆垫层等连接材料和构造要求时，预制拼装桥

墩、盖梁可按现行行业标准《铁路桥涵设计规范》ＴＢ１０００２、

《铁路桥涵混凝土结构设计规范》ＴＢ１００９２进行验算。

５１２灌浆连接套筒（波纹管）布置在预制墩柱中时，应考虑

套筒（波纹管）对墩柱刚度及相关构造的影响。

５１３应根据所处环境条件，考虑预制拼装墩柱和盖梁的拼装

缝、墩柱和盖梁预制构件的耐久性设计，拼接缝处环氧粘结剂和

垫层应满足耐久性能指标要求。

５１４拼接缝处正截面受拉边缘不允许出现拉应力。

５２构造要求

５２１预制桥墩构造设计除满足本规程要求外，尚应符号现行

行业标准《铁路桥涵设计规范》ＴＢ１０００２、《铁路
