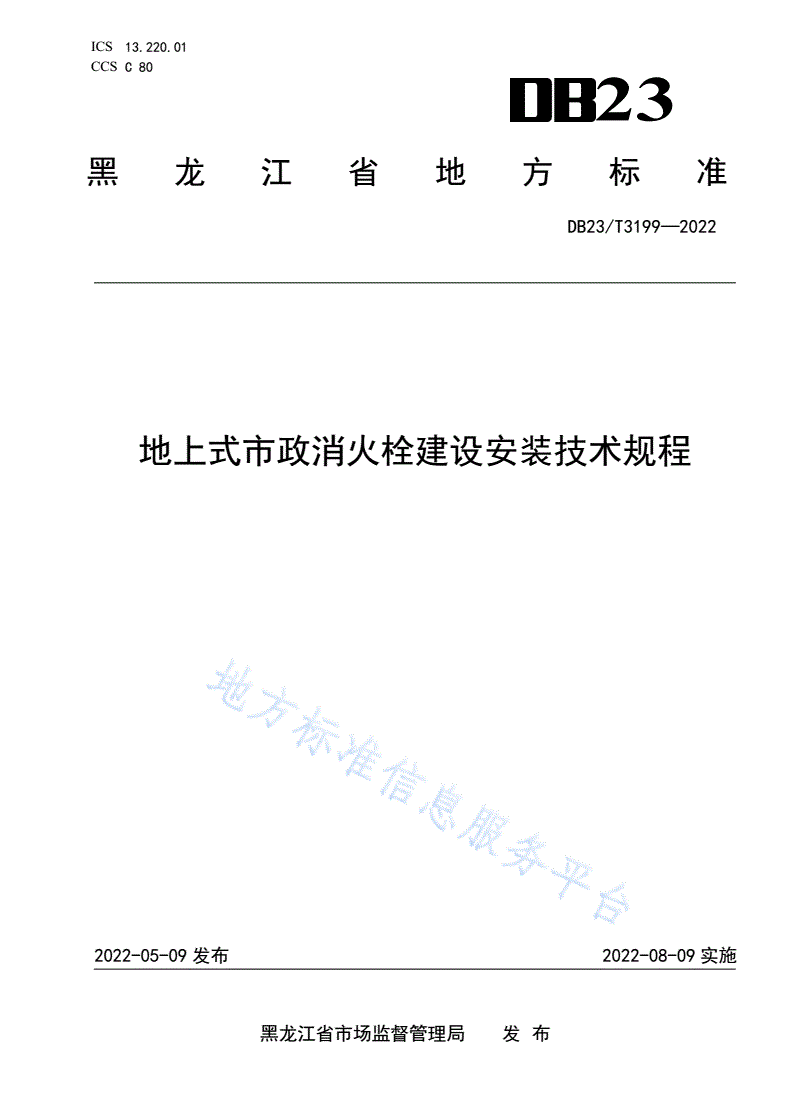

DB23/T 3199-2022 地上式市政消火栓建设安装技术规程

ICS13.220.01

CCSC80

23

黑龙江省地方标准

DB23/T3199—2022

地上式市政消火栓建设安装技术规程

2022-05-09发布2022-08-09实施

黑龙江省市场监督管理局发布

DB23/T3199—2022

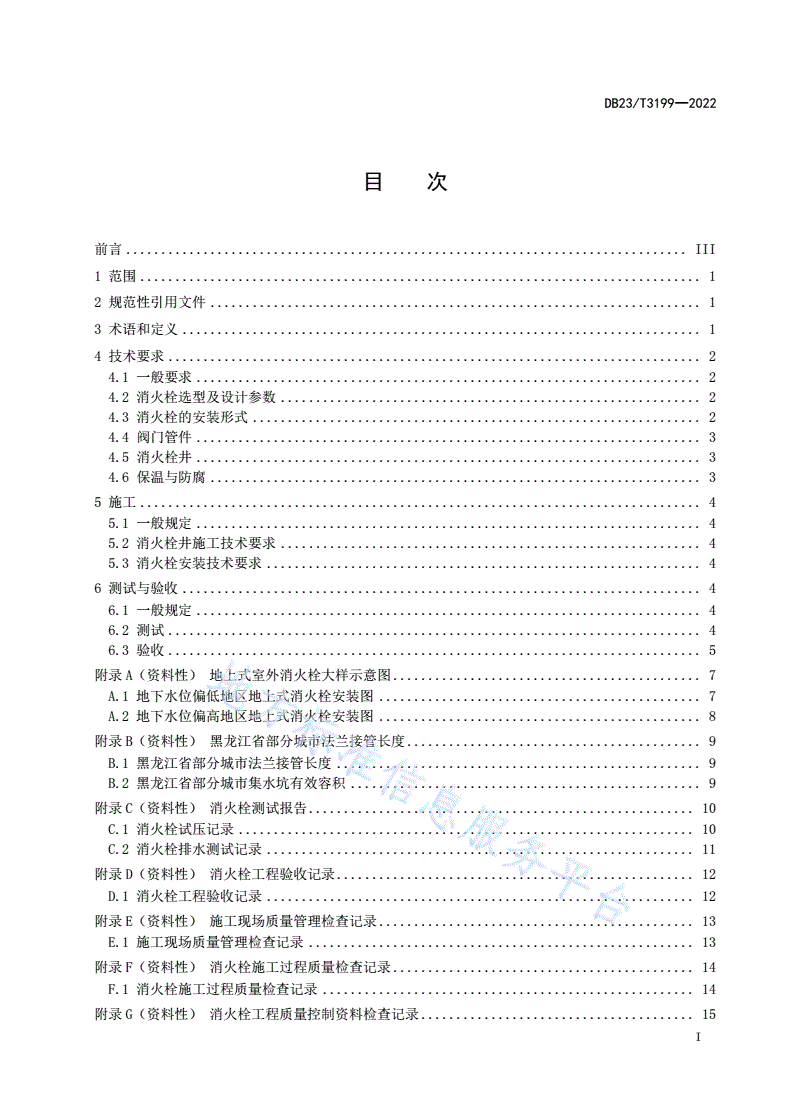

目次

前言................................................................................III

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4技术要求............................................................................2

4.1一般要求........................................................................2

4.2消火栓选型及设计参数............................................................2

4.3消火栓的安装形式................................................................2

4.4阀门管件........................................................................3

4.5消火栓井........................................................................3

4.6保温与防腐......................................................................3

5施工................................................................................4

5.1一般规定........................................................................4

5.2消火栓井施工技术要求............................................................4

5.3消火栓安装技术要求..............................................................4

6测试与验收..........................................................................4

6.1一般规定........................................................................4

6.2测试............................................................................4

6.3验收............................................................................5

附录A（资料性）地上式室外消火栓大样示意图............................................7

A.1地下水位偏低地区地上式消火栓安装图..............................................7

A.2地下水位偏高地区地上式消火栓安装图..............................................8

附录B（资料性）黑龙江省部分城市法兰接管长度..........................................9

B.1黑龙江省部分城市法兰接管长度....................................................9

B.2黑龙江省部分城市集水坑有效容积..................................................9

附录C（资料性）消火栓测试报告.......................................................10

C.1消火栓试压记录.................................................................10

C.2消火栓排水测试记录.............................................................11

附录D（资料性）消火栓工程验收记录...................................................12

D.1消火栓工程验收记录.............................................................12

附录E（资料性）施工现场质量管理检查记录.............................................13

E.1施工现场质量管理检查记录.......................................................13

附录F（资料性）消火栓施工过程质量检查记录...........................................14

F.1消火栓施工过程质量检查记录.....................................................14

附录G（资料性）消火栓工程质量控制资料检查记录.......................................15

I

DB23/T3199—2022

G.1消火栓工程质量控制资料检查记录..................................................15

II

DB23/T3199—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由黑龙江省住房和城乡建设厅提出并组织实施，由黑龙江省消防救援总队负责解释。

本文件起草单位：黑龙江省消防救援总队、哈尔滨市市政工程设计院有限公司、黑龙江省东城建筑

设计有限公司。

本文件主要起草人：梅英亭、昌新文、王冠鹏、李闻、田野、马博伦、全强、秦丽、尉雪、金旭阳、

马国航、郭少昱、张德平、邹海微、朱宇辉、孙焕波、刘子瑞。

III

DB23/T3199—2022

地上式市政消火栓建设安装技术规程

1范围

本文件规定了地上式市政消火栓的设计、施工、验收的要求。

本文件适用于新建和改建地上式市政消火栓的建设，室外消火栓的建设可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB4452室外消火栓

GB50032室外给水排水和燃气热力工程抗震设计规范

GB50268给水排水管道工程施工及验收规范

GB50300建筑工程施工质量验收统一标准

GB50974消防给水及消火栓系统技术规范

GB51080城市消防规划规范

GB/T36122-2018市政消防给水设施维护管理

3术语和定义

下列术语和定义适用于本文件。

3.1

地上消火栓pillarhydrart

与供水管路连接，由阀门、出水口和栓体等组成，且阀门、出水口及部分壳体露出地面的消防供水

（或泡沫混合液）装置。

[来源：GB4452—2011，3.1]

3.2

防撞型地上消火栓crash-worthypillarhydrant

受撞击后，只有某一部件断裂而栓体和阀体不损坏，且保证水不泄漏的一种地上消火栓。

[来源：GB445—2011，3.3]

3.3

减压稳压型消火栓pressurereducing-stabilizedhydrant

能将规定范围内的进水口压力减至某一出水口压力，并使出水口压力自动保持稳定的消火栓。

[来源：GB4452—2011，3.4]

3.4

市政消火栓municipalhydrant

与市政供水系统连接，由阀门、出水口和栓体等组成的公共消防供水装置。

[来源：GB/T36122—2018，3.2]

1

DB23/T3199—2022

3.5

市政消防给水设施municipalwatersupplyfacility

供灭火救援使用的市政消火栓、消防水鹤和江、河、湖、海、水库等天然水源的消防取水设施。

[来源：GB/T36122—2018，3.1]

3.6

防撞设施crashbarrier

市政消防给水设施周围防止外力碰撞冲击的保护装置。

[来源：GB/T36122—2018，3.5]

3.7

刚性接口rigidjointofpipeline

不能承受一定量的轴向线变位和相对角变位的管道接口，如用水泥类材料密封或用法兰连接的管道

接口。

[来源：GB/T50268—2008，2.0.5]

3.8

法兰接管flangepipeline

上端与消火栓栓体法兰连接，下端与消火栓阀体法兰连接，视为消火栓向下延伸的消防管道，与消

火栓一起由厂家配套供应，订购长度根据冻土深度按档定制，一般250mm为一档。

4技术要求

4.1一般要求

4.1.1消火栓的建设地点应符合GB50974和GB51080的规定。

4.1.2消火栓的设计要求应符合GB50974和GB4452的规定。

4.1.3消防管道的抗震设计应符合GB50032的规定。

4.2消火栓选型及设计参数

4.2.1消火栓设计应满足防冻和防沉降要求。

4.2.2消火栓防沉降设计主要包括井室与管道连接处以及井体的防沉降措施，相应措施应符合GB

50268的规定。

4.2.3消火栓应选用公称压力为1.6MPa的防撞型法兰式消火栓，栓口动压大于0.7MPa的应选用防

撞减压稳压型消火栓。

4.2.4消火栓在易碰撞的地点应设置防撞设施，防撞设施宜采用防撞杆。防撞杆应按照GB/T

36122-2018中5.4.2的规定。

4.2.5消火栓平时工作压力不应小于0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于15L/s，

且供水压力从地面算起不应小于0.10MPa。

4.2.6消火栓的接口直径宜采用DN150，消火栓应有一个直径为150mm或100mm和两个直径为65

mm的栓口。

4.3消火栓的安装形式

4.3.1消火栓底部供水竖管应设置在消火栓井内，不应采用直埋的方式敷设。

4.3.2消火栓井与阀门井宜合并设置。

2

DB23/T3199—2022

4.3.3阀门井单独设置时，其相关设计应符合本文件4.5的规定。

4.4阀门管件

4.4.1水表、倒流防止器等其他附件设计应对管道进行水力计算。

4.4.2支管阀门宜采用耐腐蚀的明杆闸阀或消防专用弹性座闸阀。

4.4.3当管道工作压力小于等于1.2MPa时，可采用热浸锌镀锌钢管；当管道工作压力大于1.2MPa

时，应采用热浸锌无缝钢管。

4.4.4井室内消火栓管道应采用法兰连接。

4.4.5平时管内有水的消防管道及泄水孔顶标高应设在冰冻线以下。

4.4.6法兰接管上端除法兰外均应设在井室内或室
