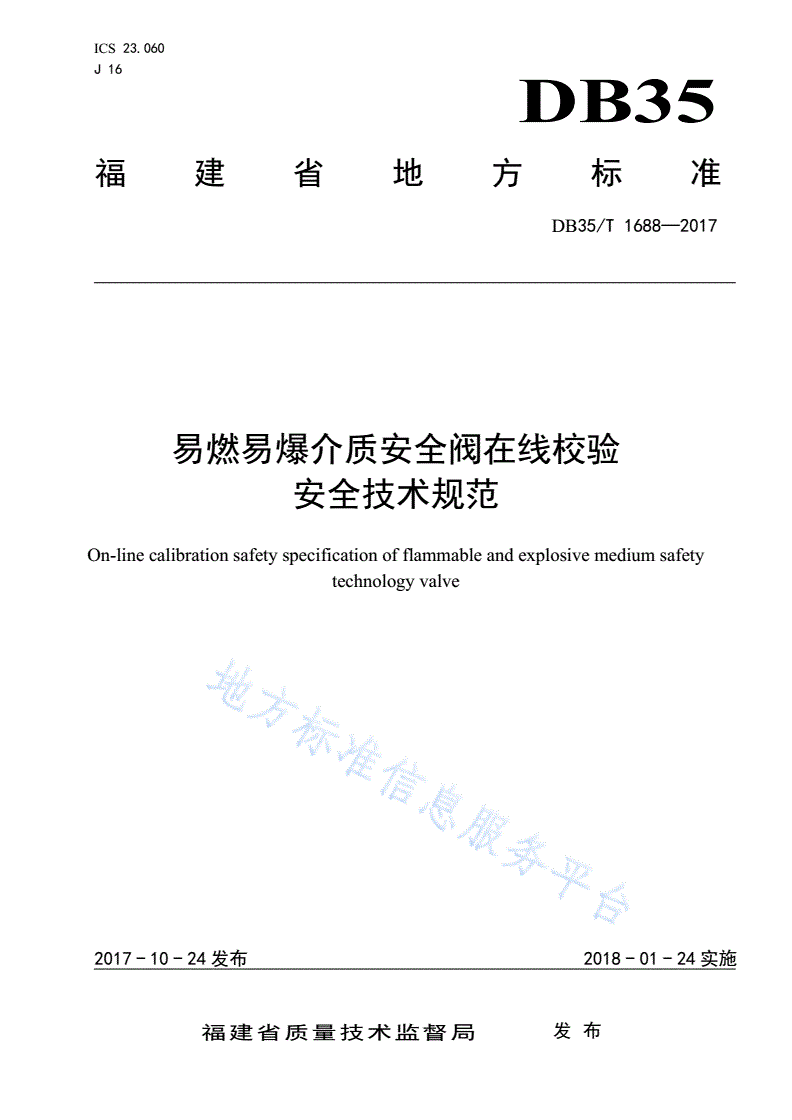

DB35/T 1688-2017 易燃易爆介质安全阀在线校验 安全技术规范

ICS23.060

J16

DB35

福建省地方标准

DB35/T1688—2017

易燃易爆介质安全阀在线校验

安全技术规范

On-linecalibrationsafetyspecificationofflammableandexplosivemediumsafety

technologyvalve

2017-10-24发布2018-01-24实施

福建省质量技术监督局发布

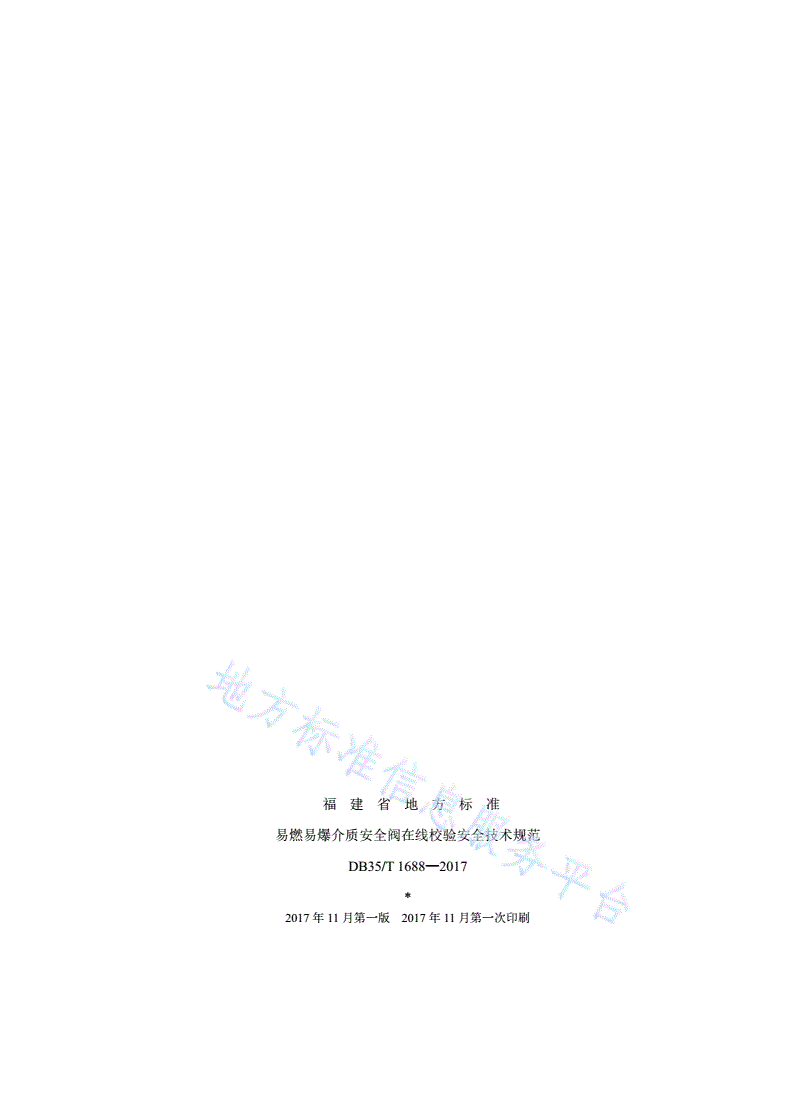

福建省地方标准

易燃易爆介质安全阀在线校验安全技术规范

DB35/T1688—2017

*

2017年11月第一版2017年11月第一次印刷

DB35/T1688—2017

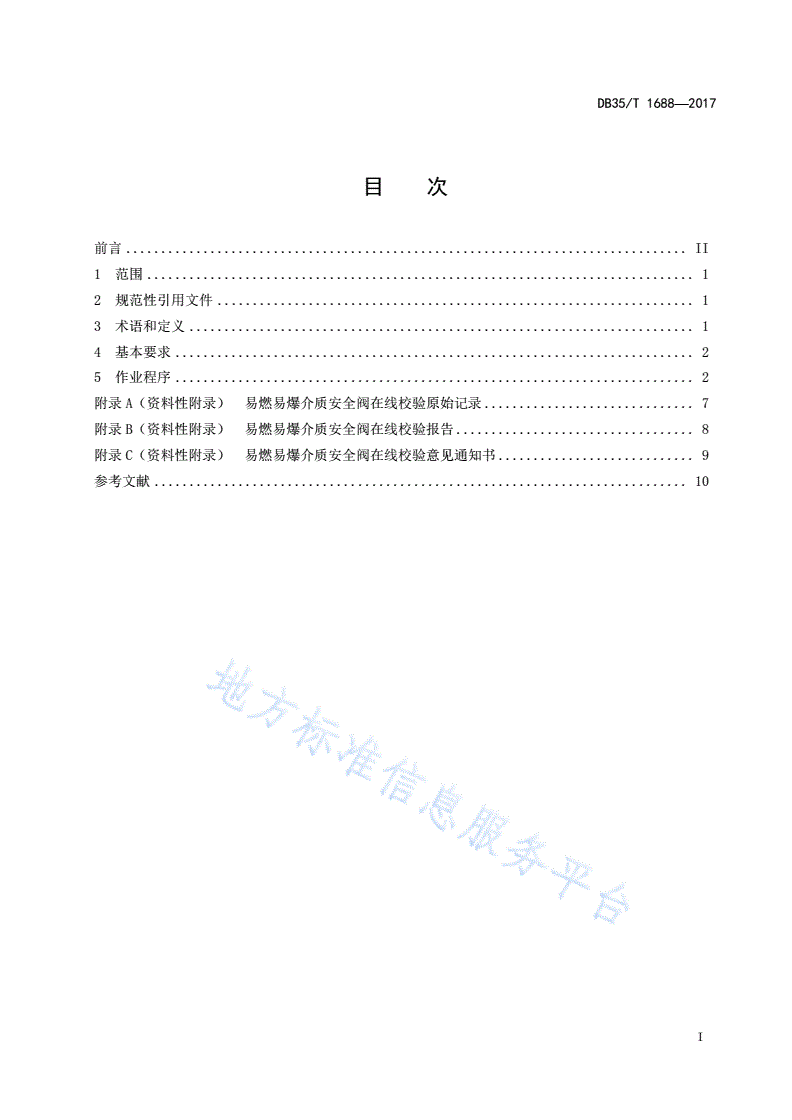

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本要求..........................................................................2

5作业程序..........................................................................2

附录A（资料性附录）易燃易爆介质安全阀在线校验原始记录..............................7

附录B（资料性附录）易燃易爆介质安全阀在线校验报告..................................8

附录C（资料性附录）易燃易爆介质安全阀在线校验意见通知书............................9

参考文献............................................................................10

I

DB35/T1688—2017

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由福建省锅炉压力容器检验研究院提出。

本标准由福建省承压类特种设备标准化技术委员会归口。

本标准起草单位：福建省锅炉压力容器检验研究院、福建联合石油化工有限公司、中化泉州石化有

限公司。

本标准主要起草人：郑荣部、陈宗杰、朱孝物、刘翔、黄琦、叶辉、郑积泉、黄理、杨峥山、

陈宝榕。

II

DB35/T1688—2017

易燃易爆介质安全阀在线校验安全技术规范

1范围

本标准规定了全封闭直接载荷式易燃易爆介质安全阀在线校验的基本要求、作业程序及相关记录。

本标准适用于压力容器和压力管道检验周期内，整定压力为0.2MPa～30MPa，且流道直径为15mm～

250mm全封闭直接载荷式易燃易爆介质安全阀的在线校验及实施过程中的安全防护。校验方式与本标准

类似的其他类型安全阀，也可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB8965.1防护服装阻燃防护第1部分:阻燃服

GB12014防静电服

GB24459铍铜合金防爆工具

TSGZF001安全阀安全技术监察规程

3术语和定义

下列术语和定义适用于本文件。

3.1

易燃易爆介质flammableandexplosivemedium

与一定浓度的氧气混合后，遇火源就容易发生燃烧、爆炸的的气体或液体物质。

3.2

安全阀safetyvalve

一种不借助任何外力而利用本身介质压力来排出额定数量的流体，以防止压力超过额定的安全值的

自动泄压装置。

3.3

整定压力settingpressure

安全阀阀瓣在运行条件下开始开启时的预定压力。

3.4

在线校验onlineinspection

在安全阀运行状态下，利用本身介质压力和外部附加力的总和来克服弹簧的预紧力，使安全阀强制

开启，从而实现对安全阀的整定压力进行校验。

1

DB35/T1688—2017

4基本要求

4.1校验机构

应符合TSGZF001的要求，经特种设备安全监督管理部门核准，具有专业的校验人员、装置、仪器

和场地，并且建立持续有效的质量管理体系。

4.2校验人员

应取得《特种设备作业人员证》Ⅱ级证书，并且在安全阀的校验和维修方面拥有丰富的经验，对安

全防护和事故应急预案较为熟悉。

4.3入场仪器

除安全阀在线校验仪、压力表等常规校验仪器仪表外，还需配备易燃易爆气体浓度检测仪、阀门内

漏检测仪等。仪器仪表应完好、专业、合格、精确，且在检定有效期内。

4.4入场工具

应采用符合GB24459规定的防爆工具，主要包括防爆克丝钳、防爆装柄八角锤、防爆双头梅花扳手、

防爆双头呆扳手、防爆活扳手、防爆喉式活扳手等。

4.5人员着装

防护服应符合GB12014和GB8965.1的要求。校验人员需正确穿着能防静电、能阻燃的防护服和能

防滑、防静电、耐腐蚀的防护鞋，并且正确佩带能防静电的安全帽和能防腐、防静电、防浸透、耐高温

的手套，以及耳塞和登高作业所需的安全带
