GB/T 17825.10-1999 CAD文件管理 存储与维护

ics35.240.10

L67搏8

中华人民共和国国家标准

Gs/T17825.1一17825.10-1999

CAD文件管理

ManagementofCADdocuments

1999一08一11发布2000一01一01实施

国家质鹰靛技术监督局发布

GB/T17825.10-1999

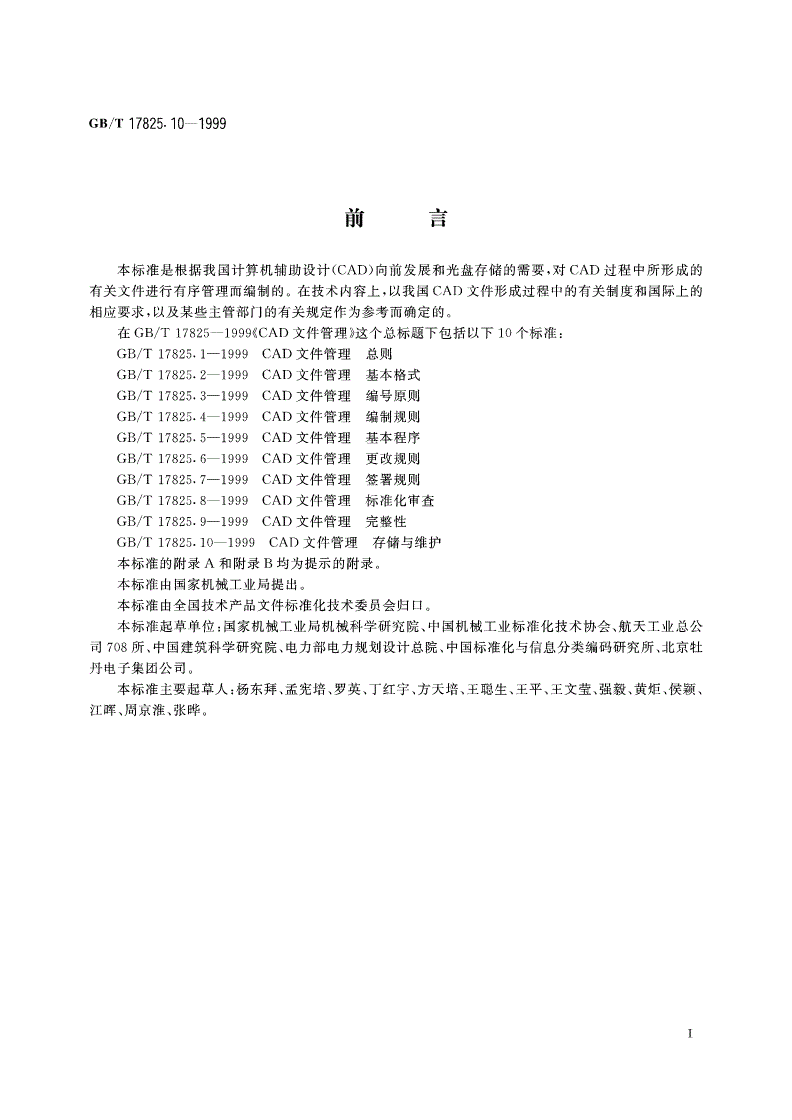

前言

本标准是根据我国计算机辅助设计(CAD)向前发展和光盘存储的需要，对CAD过程中所形成的

有关文件进行有序管理而编制的。在技术内容上，以我国CAD文件形成过程中的有关制度和国际上的

相应要求，以及某些主管部门的有关规定作为参考而确定的。

在GB/T17825-1999((CAD文件管理》这个总标题下包括以下10个标准:

GB/T17825.1-1999CAD文件管理总则

GB/T17825.2-1999CAD文件管理基本格式

GB/T17825.3-1999CAD文件管理编号原则

GB/T17825.4-1999CAD文件管理编制规则

GB/T17825.5-1999CAD文件管理基本程序

GB/T17825.6-1999CAD文件管理更改规则

GB/T17825.7-1999CAD文件管理签署规则

GB/T17825.8-1999CAD文件管理标准化审查

GB/T17825.9-1999CAD文件管理完整性

GB/T17825.10-1999CAD文件管理存储与维护

本标准的附录A和附录B均为提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准起草单位:国家机械工业局机械科学研究院、中国机械工业标准化技术协会、航天工业总公

司708.所、中国建筑科学研究院、电力部电力规划设计总院、中国标准化与信息分类编码研究所、北京牡

丹电子集团公司。

本标准主要起草人:杨东拜、孟宪培、罗英、丁红宇、方天培、王聪生、王平、王文莹、强毅、黄炬、侯颖、

江晖、周京淮、张哗。

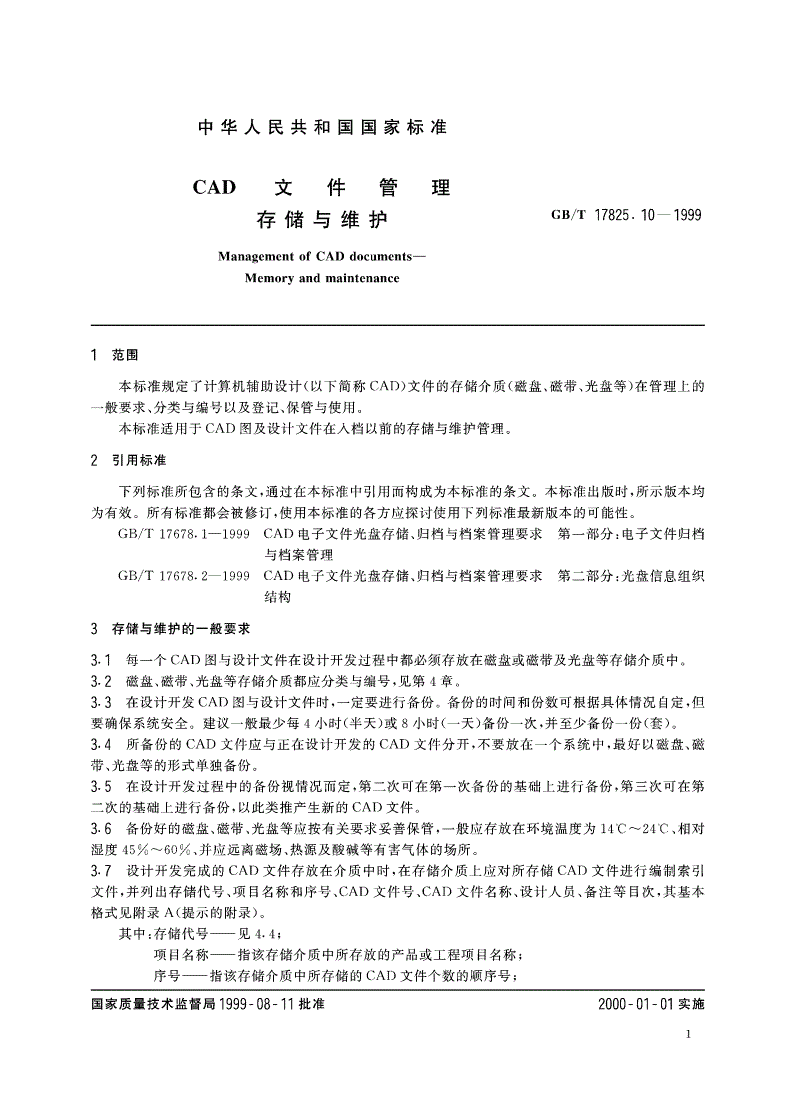

中华人民共和国国家标准

CAD文件管理

存储与维护GB/T17825.10一1999

ManagementofCADdocuments-

Memoryandmaintenance

范围

本标准规定了计算机辅助设计(以下简称CAD)文件的存储介质(磁盘、磁带、光盘等)在管理上的

一般要求、分类与编号以及登记、保管与便用。

本标准适用于CAD图及设计文件在人档以前的存储与维护管理。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T17678.1-1999CAD电子文件光盘存储、归档与档案管理要求第一部分:电子文件归档

与档案管理

GB/T17678.2-1999CAD电子文件光盘存储、归档与档案管理要求第二部分:光盘信息组织

结构

3存储与维护的一般要求

3.1每一个CAD图与设计文件在设计开发过程中都必须存放在磁
