DB34/T 2307-2015 额定电压 0.6/1 kV 氟塑料绝缘电力电缆

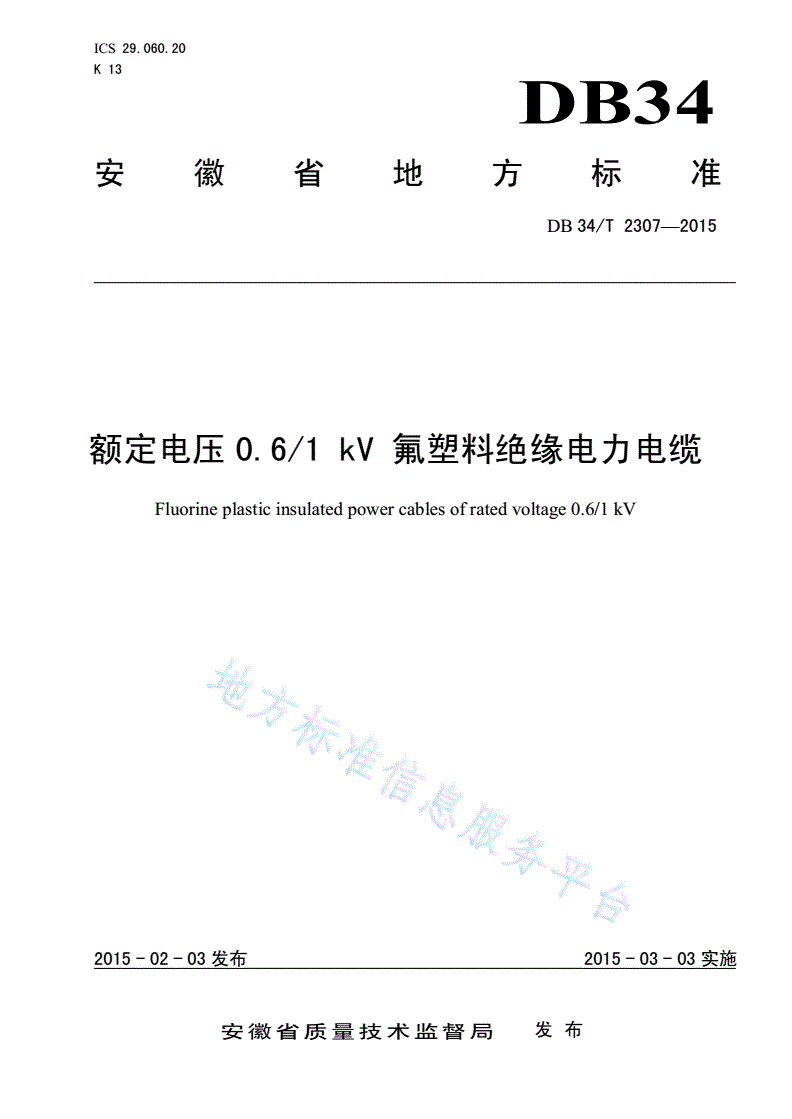

ICS29.060.20

K13

DB34

安徽省地方标准

DB34/T2307—2015

额定电压0.6/1kV氟塑料绝缘电力电缆

Fluorineplasticinsulatedpowercablesofratedvoltage0.6/1kV

文稿版次选择

2015-02-03发布2015-03-03实施

安徽省质量技术监督局发布

DB34/T2307—2015

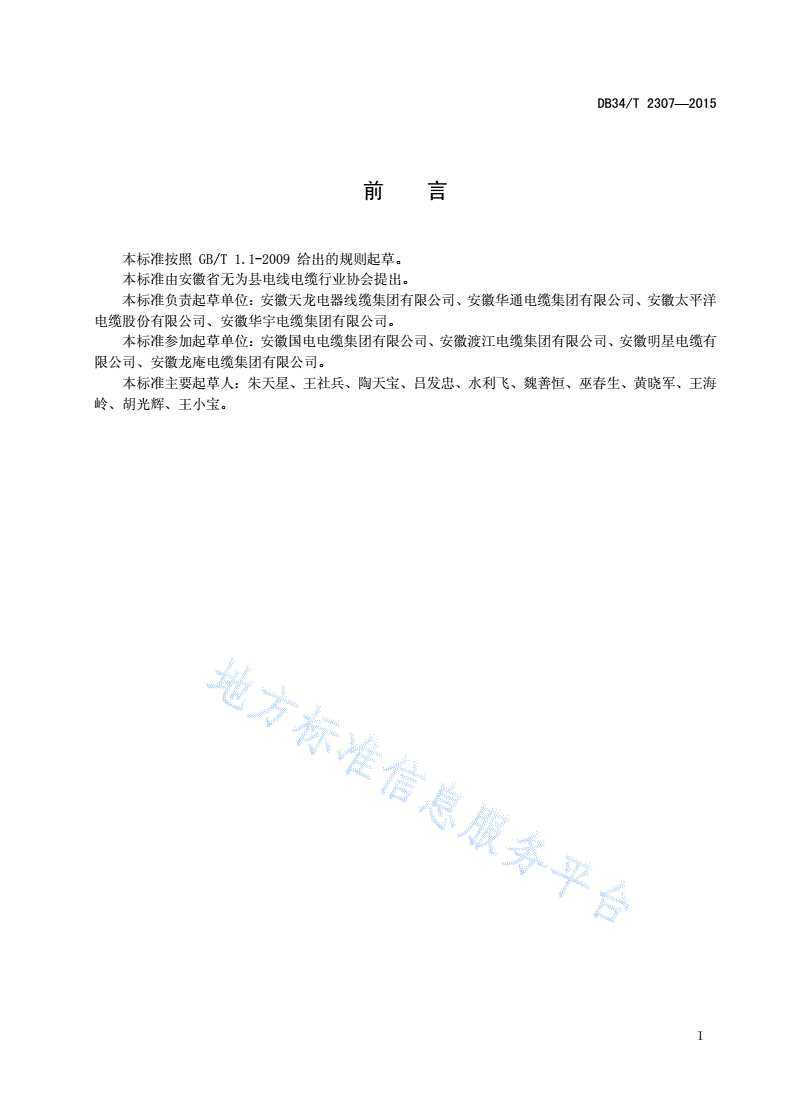

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省无为县电线电缆行业协会提出。

本标准负责起草单位：安徽天龙电器线缆集团有限公司、安徽华通电缆集团有限公司、安徽太平洋

电缆股份有限公司、安徽华宇电缆集团有限公司。

本标准参加起草单位：安徽国电电缆集团有限公司、安徽渡江电缆集团有限公司、安徽明星电缆有

限公司、安徽龙庵电缆集团有限公司。

本标准主要起草人：朱天星、王社兵、陶天宝、吕发忠、水利飞、魏善恒、巫春生、黄晓军、王海

岭、胡光辉、王小宝。

I

DB34/T2307—2015

额定电压0.6/1kV氟塑料绝缘电力电缆

1范围

本标准规定了额定电压0.6/1kV氟塑料绝缘电力电缆的术语和定义、使用特性、型号、规格和产

品表示方法、要求、试验方法和检验规则等。

本标准适用于高温环境或有酸碱腐蚀等场合使用的额定电压0.6/1kV氟塑料绝缘电力电缆。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺

寸测量机械性能试验

GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法第12部分:通用试验方法热老化试验方

法

GB/T2951.14电缆和光缆绝缘和护套材料通用试验方法第14部分:通用试验方法--低温试验

GB/T2951.21电缆和光缆绝缘和护套材料通用试验方法第21部分:弹性体混合料专用试验方法

--耐臭氧试验--热延伸试验--浸矿物油试验

GB/T2951.31电缆和光缆绝缘和护套材料通用试验方法第31部分:聚氯乙烯混合料专用试验方

法--高温压力试验--抗开裂试验

GB/T3048.4电线电缆电性能试验方法第4部分:导体直流电阻试验

GB/T3048.5电线电缆电性能试验方法第5部分:绝缘电阻试验

GB/T3048.8电线电缆电性能试验方法第8部分:交流电压试验

GB/T3048.9电线电缆电性能试验方法第9部分:绝缘线芯火花试验

GB/T3956电缆的导体

GB/T4909.2裸电线试验方法第2部分:尺寸测量

GB/T6995.3电线电缆识别标志方法第3部分:电线电缆识别标志

GB/T6995.5电线电缆识别标志方法第5部分:电力电缆绝缘线芯识别标志

GB/T12706.1额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分:额

定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆

JB/T8137（所有部分）电线电缆交货盘

JB/T10696.7电线电缆机械和理化性能试验方法第7部分:抗撕试验

3术语和定义

下列术语和定义适用于本文件。

3.1

1

DB34/T2307—2015

额定电压ratedvoltage

电缆的额定电压是电缆设计、使用和进行电性能试验用的基准电压。

额定电压用U0/U表示。

——U0表示任一主绝缘导体与“地”（金属屏蔽、金属套或周围介质）之间的电压有效值；

——U为多芯电缆或单芯电缆系统任意两相导体之间的电压有效值。

在交流系统中，电缆的额定电压应至少等于使用电缆的系统的标称电压，这个条件对U0和U值都

适用；在直流系统中，该系统的标准电压应不大于电缆额定电压的1.5倍。

系统的工作电压应不大于系统额定电压的1.1倍。

3.2尺寸值（厚度，截面积等）定义

3.2.1

标称值nominalvalue

指定的量值并经常用于表格之中，在本标准中通常标称值引伸出的量值考虑规定公差，通过测量进

行检验。

3.2.2

近似值approximatevalue

一个既不保证也不检查的数值，例如用于其他尺寸值的计算。

3.2.3

中间值medianvalue

将试验得到的若干数值以递增或递减的次序依次排列，若数值的数目是奇数，正中间的那个值为中

间值；若数值的数目是偶数，中间两个数值的平均值为中间值。

3.2.4

假设值fictitiousvalue

按GB/T12706.1附录A计算所得的值。

3.3有关试验的定义

3.3.1

例行试验routinetests

由制造方在成品电缆的所有制造长度上进行的实验，以检验所有电缆是否符合规定要求。

3.3.2

抽样试验sampletests

由制造方按规定的频度在成品电缆试样上，或在取自成品电缆的某些部件上进行的试验，以检验电

缆是否符合规定要求。

3.3.3

2

DB34/T2307—2015

型式试验typetests

按一般商业原则对本标准所包含的一种类型电缆在供货之前所进行的试验，以证明电缆具有能满足

预期使用条件的良好性能。

该试验的特点是除非电缆材料或设计或制造工艺的改变可能改变电缆的特性，试验做过以后就不需

要重做。

4使用特性

4.1额定电压：U0/U为0.6/1kV。

4.2电缆导体的长期允许工作温度:200℃。

4.3最低使用环境温度为：-65℃。

4.4电缆的允许弯曲半径

——单芯电缆，第1种、第2种铜导体应不小于电缆外径的20倍；第5种导体应不小于电缆

外径的15倍；

——多芯电缆，应不小于电缆外径的15倍。

5型号、规格和产品表示方法

5.1型号和名称

型号名称见表1。

表1型号名称

型号名称

FF氟塑料绝缘氟塑料护套电力电缆

FG氟塑料绝缘硅橡胶护套电力电缆

FF8F氟塑料绝缘镀锡铜丝编织铠装氟塑料护套电力电缆

FF8G氟塑料绝缘镀锡铜丝编织铠装硅橡胶护套电力电缆

FF9F氟塑料绝缘钢丝编织铠装氟塑料护套电力电缆

FF9G氟塑料绝缘钢丝编织铠装硅橡胶护套电力电缆

FFR氟塑料绝缘氟塑料护套电力软电缆

FGR氟塑料绝缘硅橡胶护套电力软电缆

注：单芯铠装必须用非磁性金属丝。

5.2规格

规格见表2。多芯电缆中性线导体截面积见附录A。

表2规格

芯数导体截面范围/mm2芯数导体截面范围/mm2

10.75～12041～35

20.75～503+1,4+1,3+22.5～35

30.75～5051～35

3

DB34/T2307—2015

5.3代号和产品表示方法

5.3.1代号

5.3.1.1导体代号

第1种、第2种铜导体………………………(T)省略

第5种导体（软结构）…………………R

5.3.1.2绝缘代号

氟塑料……………………F

5.3.1.3护套代号（包括挤包的内衬层和隔离套等）

氟塑料……………………F

5.3.1.4铠装代号

镀锡铜丝编织铠装………………………8

钢丝编织铠装……………9

5.3.1.5外护套代号

氟塑料……………………F

硅橡胶……………………G

5.4产品表示方法

产品用型号、规格及本标准编号表示。

5.4.1产品型号的组成和排列顺序

见图1。
